Схема подключения генератора с ВАЗ 2105 на ВАЗ 2106

Question

Как подключить генератор с ВАЗ 2105 на ВАЗ 2106? На генераторе 2105 некуда подключить провод, как было подключено на генераторе ВАЗ 2106.

pavlodubina5 · Accepted Answer

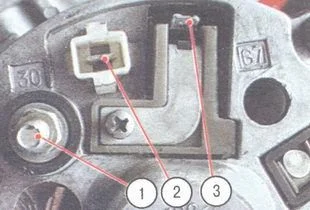

Так расположены выводы на задней крышке генератора:

1 — вывод «30»;

2 — штекер центрального вывода обмотки статора;

3 — вывод «67»

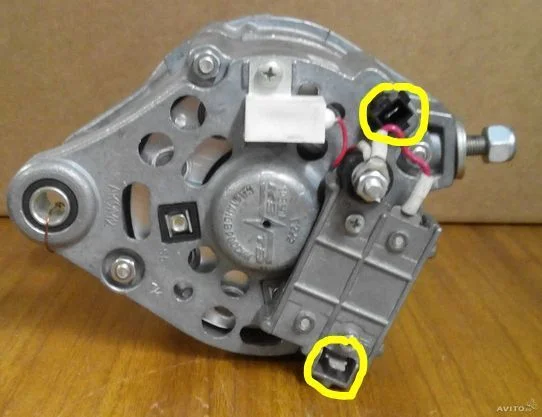

Чёрный — лампа на приборке.
Второй (внизу) — возбуждение
Гайка на чёрном изоляторе (2 красных провода) это ( + ) АКБ, потребители.
Корпус генератора ( — )

Mkolya74 · Answer

Обратился к электрикам они подключили.

Mkolya74 · Answer

Добрый день. Не совсем правильно вам объяснил. У меня вот такой генератор. ВАЗ-21074i (372.3701-03) А у меня как у вас на картинке ваз 2106. Спасибо за помощь. Если можно подскажите как его подключить?

Схема подключения генератора с ВАЗ 2105 на ВАЗ 2106
