Схема предохранителей ВАЗ 2106

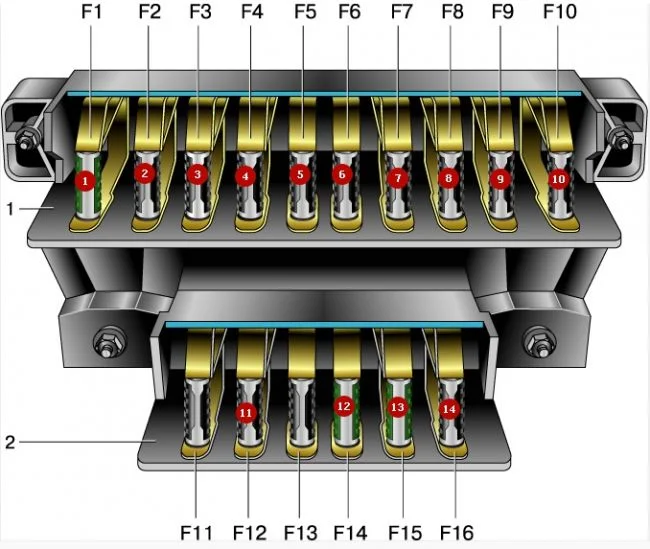

1) 1. Звуковой сигнал, 2. Штепсельная розетка, 3. Прикуриватель, 4. Часы, 5. Лампочка сигнала торможения, 6. Плафоны освещения;

2) 1. Реле дворников, 2. Моторчик печки, 3. Моторчики дворников и омывателя;

3) 1. Дальний свет левых фар, 2. Лампа сигнала включения дальнего света;

4) Дальний свет правых фар;

5) Ближний свет левой фары;

6) 1. Ближний свет правой фары, 2. Задний противотуманник;

7) 1. Габариты (левый подфарник, правый задний фонарь), 2. Подсветка багажника, 3. Подсветка прикуривателя, 4. Правый фонарь подсветки номеров, 5. Подсветка приборов;

8) 1. Габариты (правый подфарник, левый задний фонарь), 2. Левый фонарь подсветки номеров, 3. Подкапотная лампа, 4. Лампа сигнала включения габаритов;

9) 1. Лампа давления масла, 2. Указатель температуры ОЖ, 3. Указатель уровня топлива, 4. Лампа заряда аккумулятора, 5. Сигнализаторы поворотов, 6. Обмотка реле реле обогрева заднего стекла, 7. Сигнализатор положения возд. заслонки карбюратора;

10) 1. Регулятор напряжения, 2. Обмотка возбуждения генератора;

11) Предохранители F11, F12, F13 — резервные, для дополнительных устройств;

12) Элемент обогрева заднего стекла;

13) Электромоторчик вентилятора системы охлаждения;

14) Указатели поворотов в режиме аварийной сигнализации.

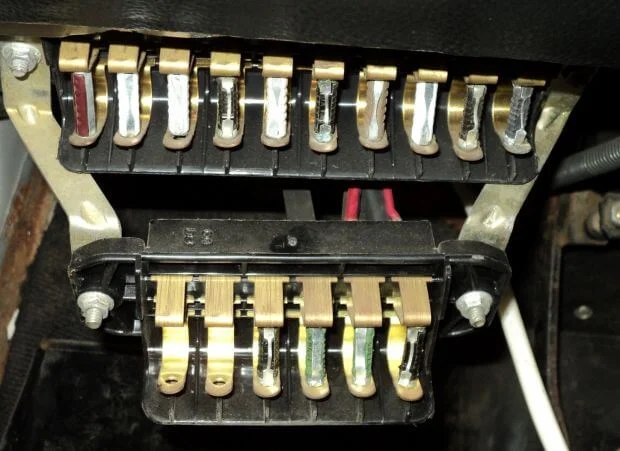

Блок предохранителей ВАЗ 2106 довольно прост и не содержит никаких диодов, монтажных плат и прочих наворотов присущих более современным автомобилям.

Срабатывание предохранителей довольно частое явление. Но торопится менять пред не стоит. Предварительно нужно узнать, за что отвечает этот предохранитель (в чем поможет картинка) и выяснить, почему он сгорел. После того, как причина короткого замыкания определена и устранена — можно ставить новый предохранитель.

Менять предохранители на монетки, шурупы и «жучки» ох как не стоит, это значительно увеличивает риск возникновения пожара. Нагружать на один предохранитель множество приборов (подогрев, магнитолу и т.д.) тоже лишнее.
