Нужна схема трубок вентиляции бака Пассат Б3

Volkswagen Passat Passat B3

Нужна точная схема подключения трубок вентиляции бака от бака до адсорбера

задан 6 лет назад

спросил alexrg239

2.3k просмотров

Напишите вин номер авто, может в каталоге запчастей будет схема. – Михаил Самсонов 6 лет назад

Пассат б3, 92 год, двигатель abs, универсал, wvwzzz31zne225458 В мануалах схемы есть но они так схематично нарисованы вариантов много и друг друга перекрывают, не видно какая трубка куда подходит особенно по клапанам на горловине. Мне это надо потому, что постоянно создаётся разряжение сильное, бак сжимает адсорбер поменял электро клапан то же всё норм. Мне летом варили заднюю часть как раз левые и правые арки с днищем, после снятия бака может что напутали, потому что после этого и началось.Буду благодарен если поможете кучу схем уже перекопал – alexrg239 6 лет назад

1 Ответы

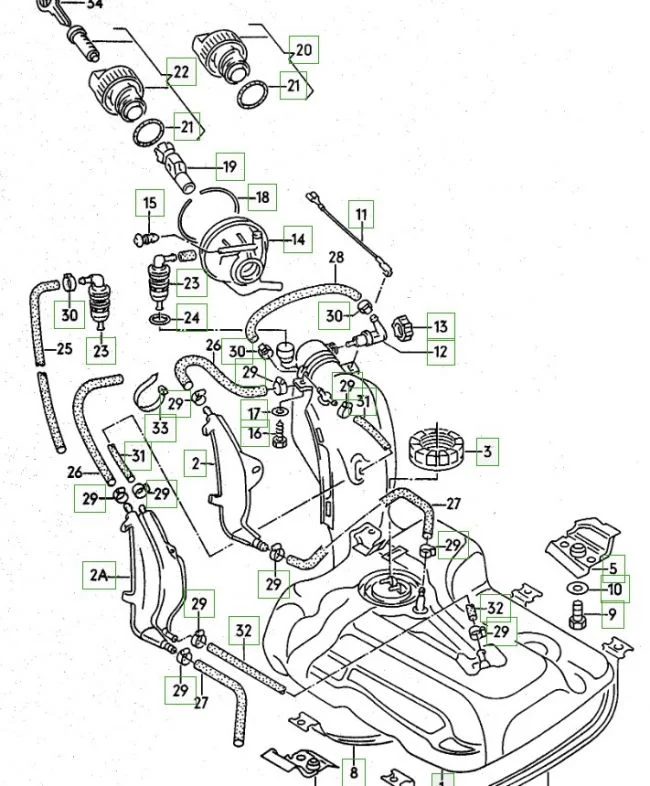

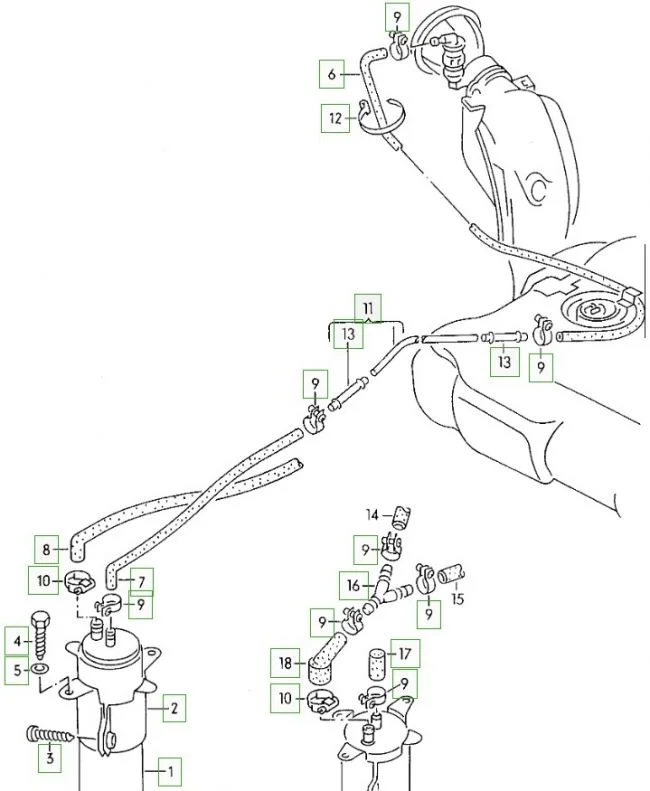

Есть вот такие схемы, может поможет.

Добавить комментарий

задан 6 лет назад

Михаил Самсонов

41974

Спасибо большое конечно но я видел их, верхняя это в 2 бак, а вот нижняя это мой, но там два типа подключений с одним компенсатором и с двумя, у меня с двумя и вот то ли я туплю то ли они так начертили. Судя по схеме шланг 26 должен присоединиться к аварийному клапану 23, шланг 25 который на адсорбер уходит куда втыкать по первой схеме туда где раньше клапан присоединялся не выйдет там заглушка 15 стоит с завода, это место только для одинарного компенсатора. Вот я и ломаю голову, а в живую негде посмотреть больше половины ездят уже без адсорбера и все трубки порезаны – alexrg239 6 лет назад
