Где и какие провода идут к замку зажигания от стартера?
Mercedes E-Class E-Class II (W210)
Мерседес 210 кузов. Плохо заводится. При повороте ключа, пол оборота и стартер отключается, или вообще не включается. Сделали профилактику стартера (поменяли бендикс, щетки) Проблема не ушла. Сделал диагностику, ни чего по теме. По совету, подъехал еще к одному электрику, тот был занят, но посоветовал проверить большой толстый провод, подходящий к замку зажигания. Как его найти, где он проходит? Если окажется, что с проводом все нормально, что может быть еще?
2 Ответы
О каком большом и толстом идет речь не совсем понятно… я предположу что возможно мастер имел введу провод от стартера на аккуму. В этих меринов это слабое место. Поскольку силовой провод стартера идущий от АКБ, установленного в задней части, проложили по днищу. Вывести «плюс» в моторный отсек решили через контактный болт в пластмассовой площадке (снаружи на него надета клемма другого провода, который подходит непосредственно к стартеру). Это соединение сгнивает за две-три зимы.

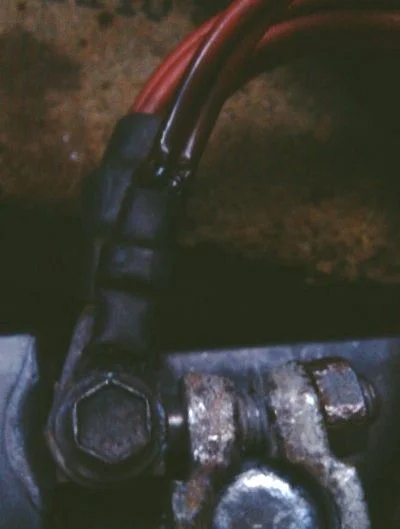

Здесь тонкие красные идут на блок предохранителей под сиденьем; толстый провод уходит на клемму X4, под водительским ковриком. Походу тебе сюда. Далее на зажигание, стартер, блок предохранителей под капотом. Вот этот толстый провод выходящий из X4 и идущий под днищем на стартер часто окисляется, поэтому смотри его.
Как снять замок зажигания Mercedes W210, чтобы разобраться с проводами, смотри вот это видео:
