Замена турбины Volkswagen T5

Турбина располагается с задней части двигателя возле моторного щита, прямо под лобовым стеклом. Устанавливаем автомобиль на яму и начинаем работу.

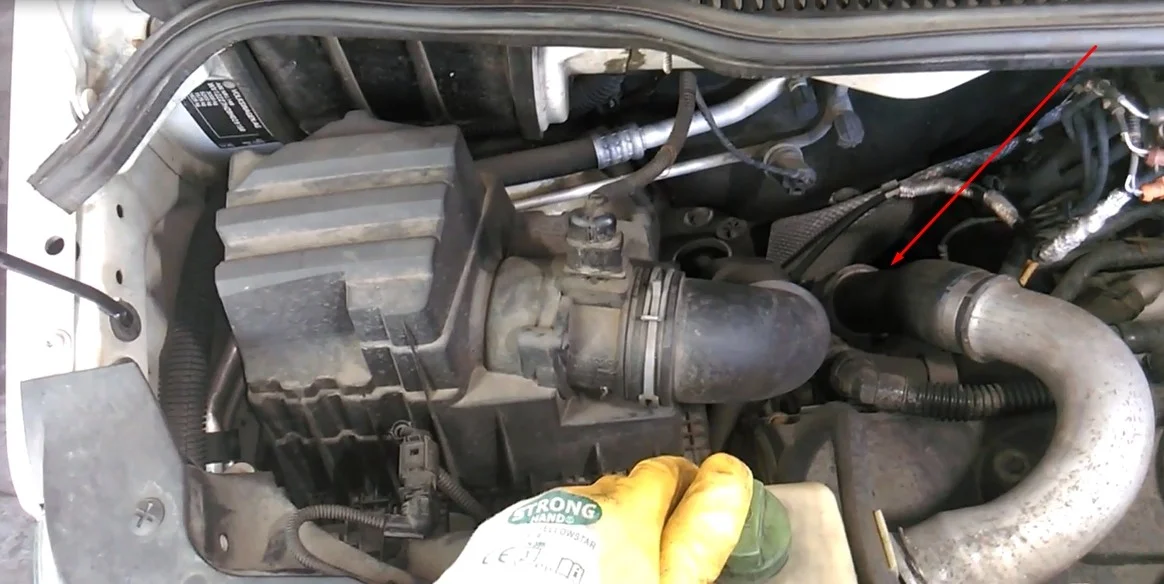

Для начала нам нужно демонтировать верхнюю часть корпуса воздушного фильтра. Для этого снимаем разъем питания датчика расхода воздуха. Отжимаем фиксатор в сторону провода и снимаем.

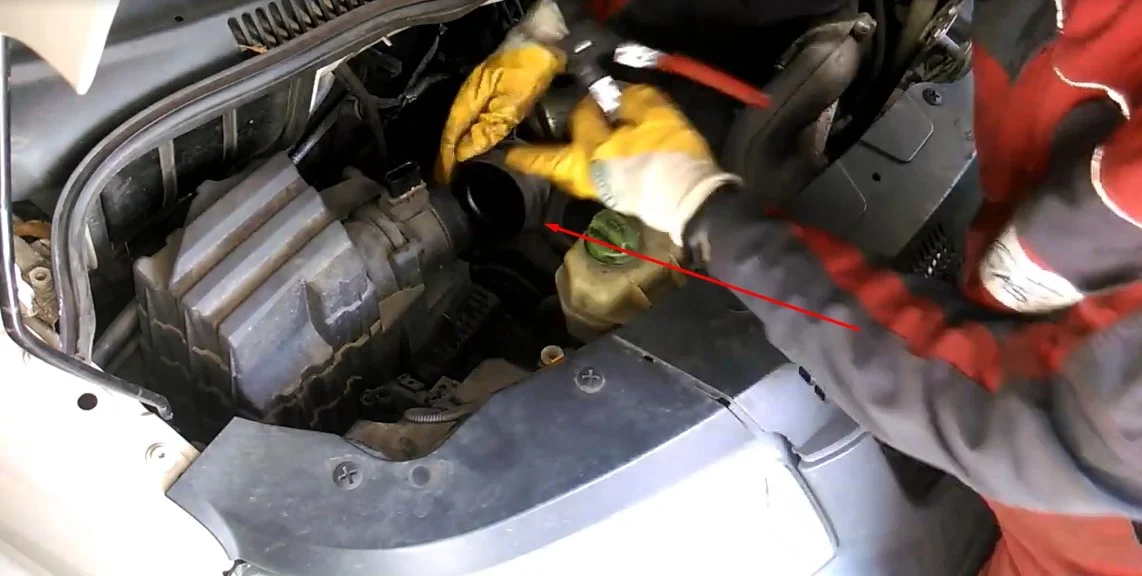

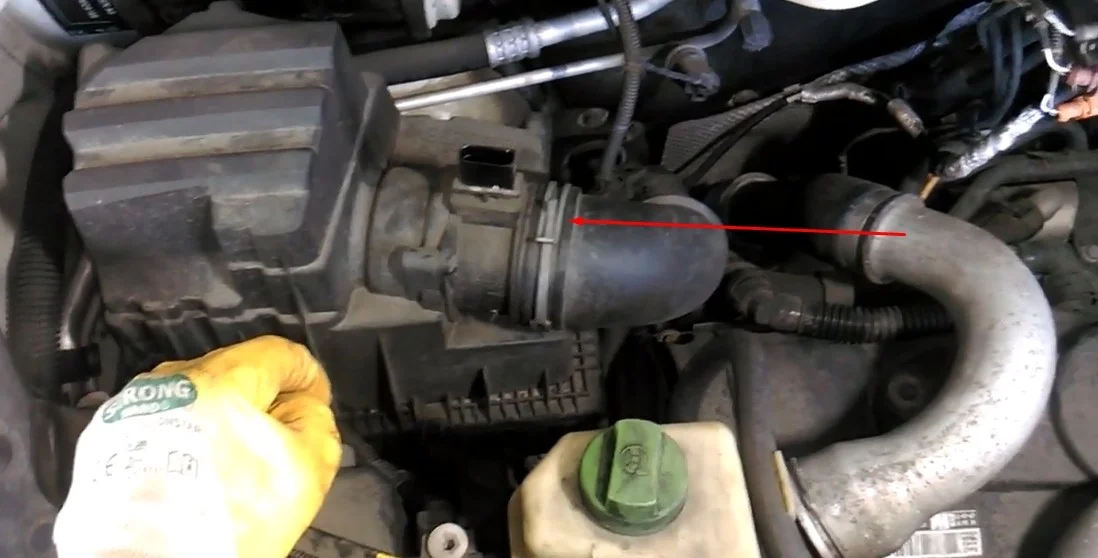

С помощью пассатижей сжимаем хомут патрубка подходящего к корпусу воздушного фильтра и снимаем его.

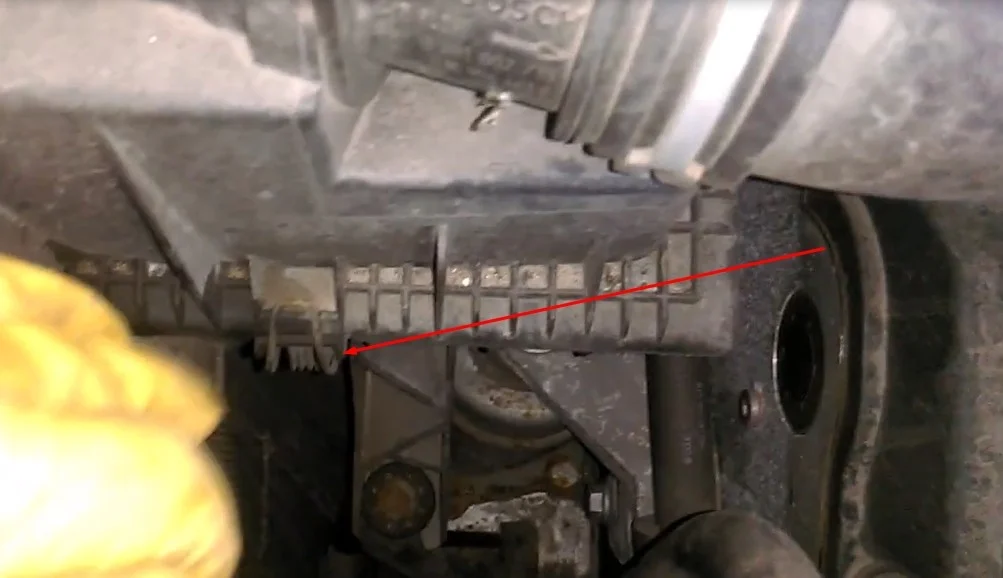

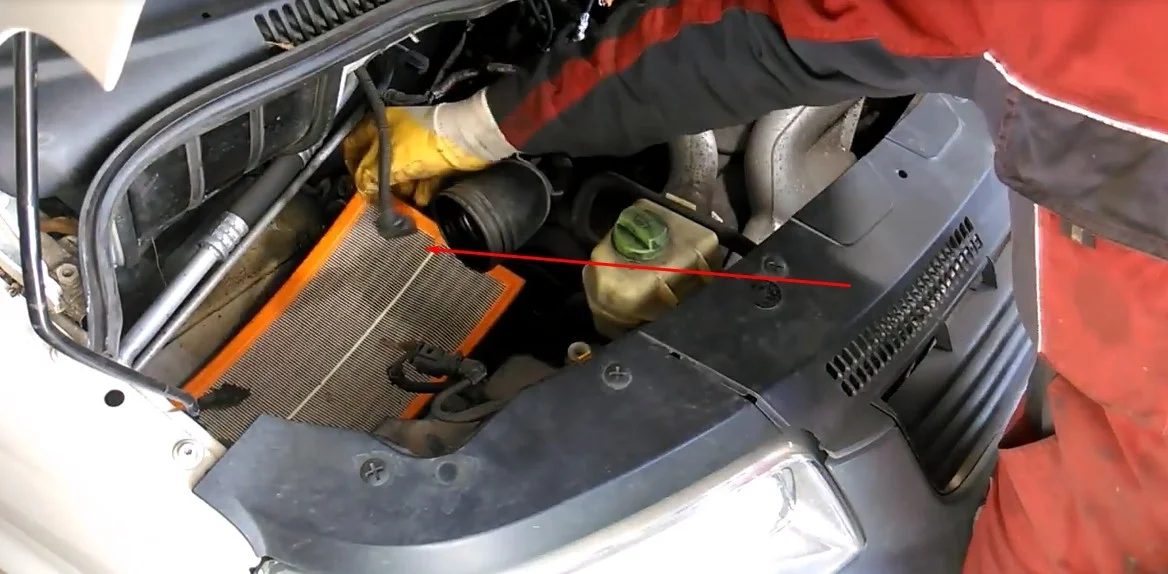

От руки открываем две защелки и снимаем верхнюю крышку корпуса воздушного фильтра. Также вынимаем сам фильтрующий элемент.

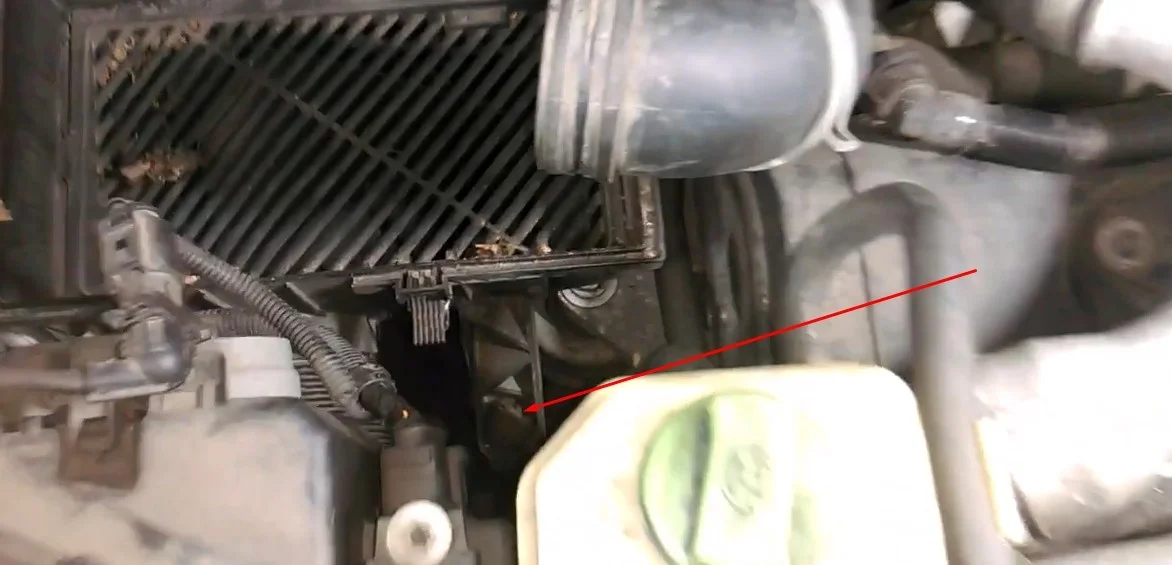

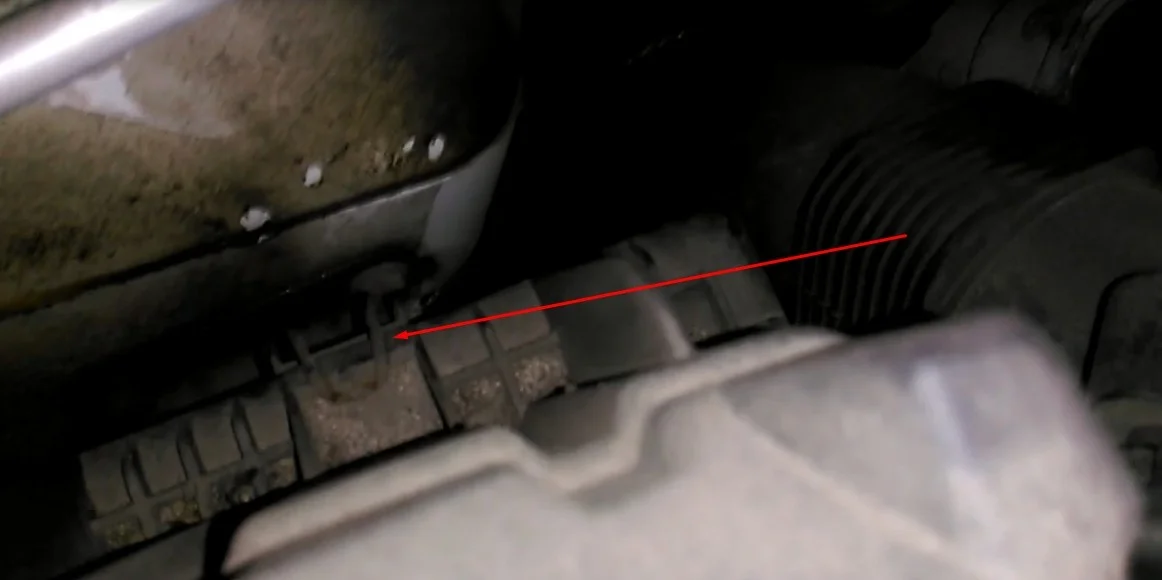

Теперь нам нужно демонтировать нижнюю часть корпуса фильтра. Для начала откручиваем болт крепежа корпуса к кронштейну. Болт под головку на десять.

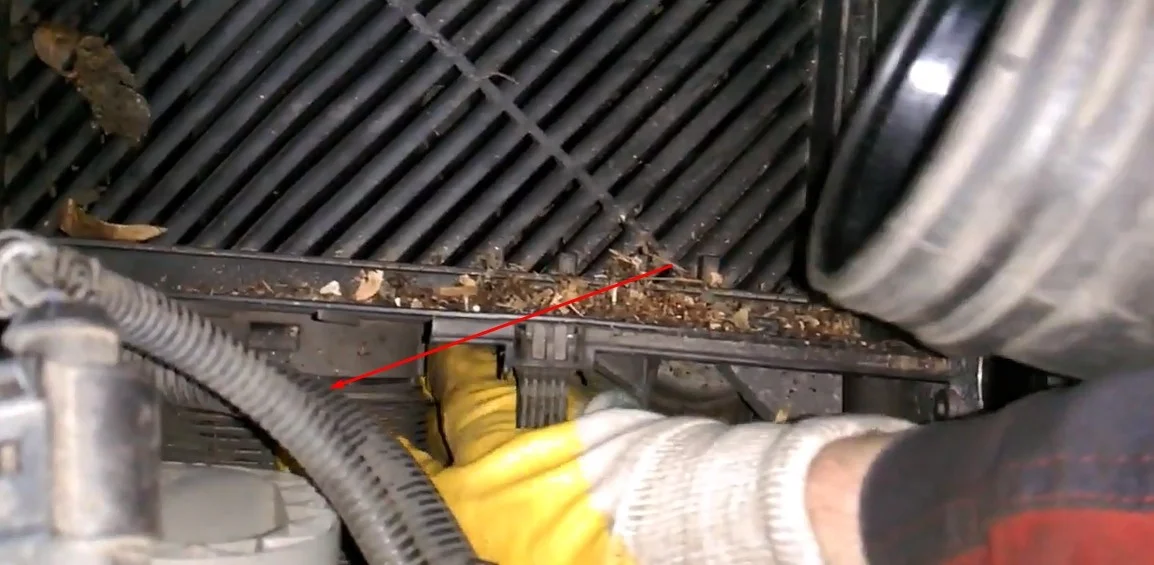

Немного поднимаем корпус вверх и одновременно выводим его из бокового паза и отсоединяем патрубок забора воздуха. Также снизу корпуса нужно сжать по бокам фиксаторы и отсоединить трубку для слива воды из фильтра.

Вынимаем из крепежа на патрубке который подходит к корпусу фильтра вакуумный шланг.

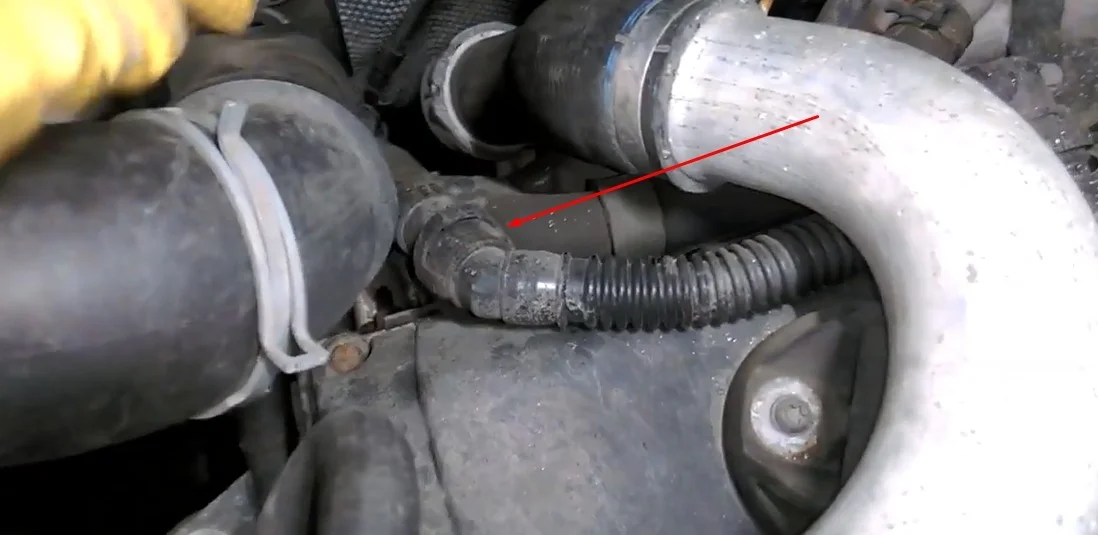

Сжимаем по бокам фиксаторы и снимаем патрубок вентиляции.

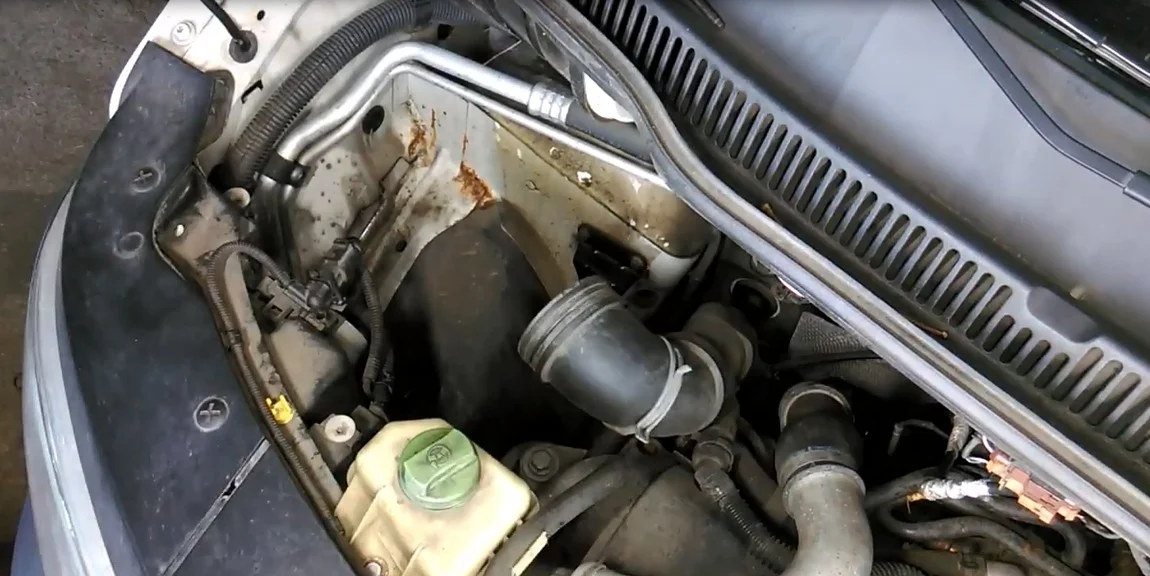

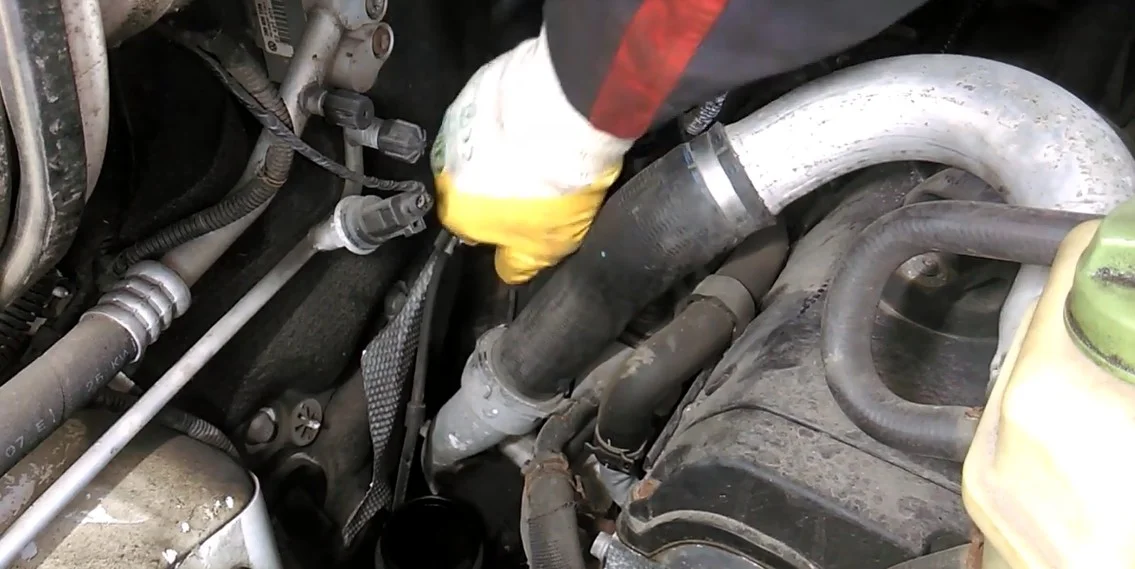

С помощью пассатижей сжимаем хомут патрубка идущего от воздушного фильтра на турбину и снимаем его.

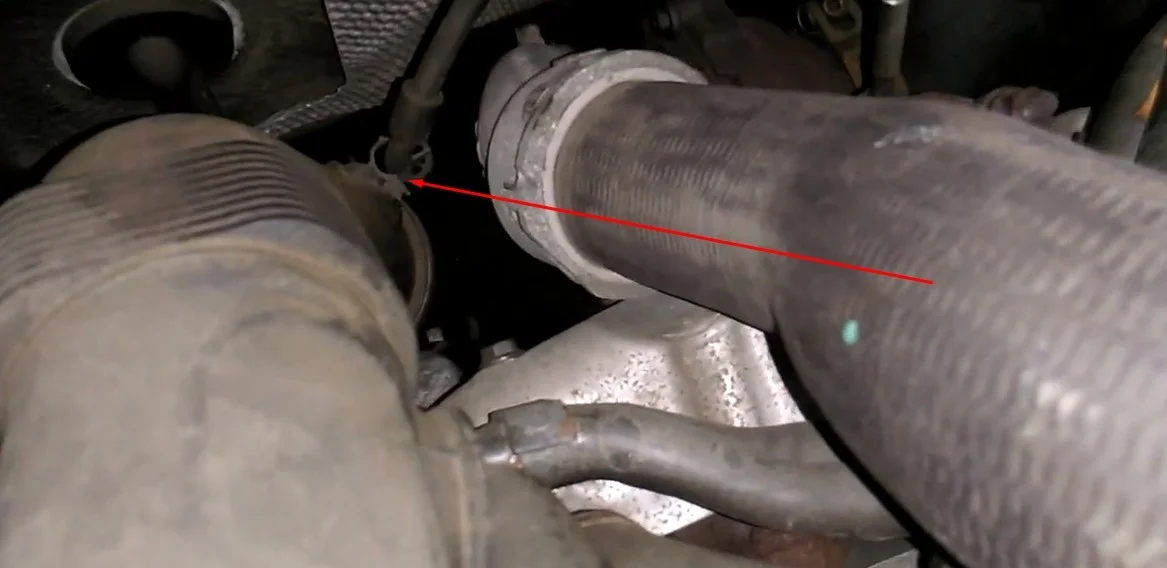

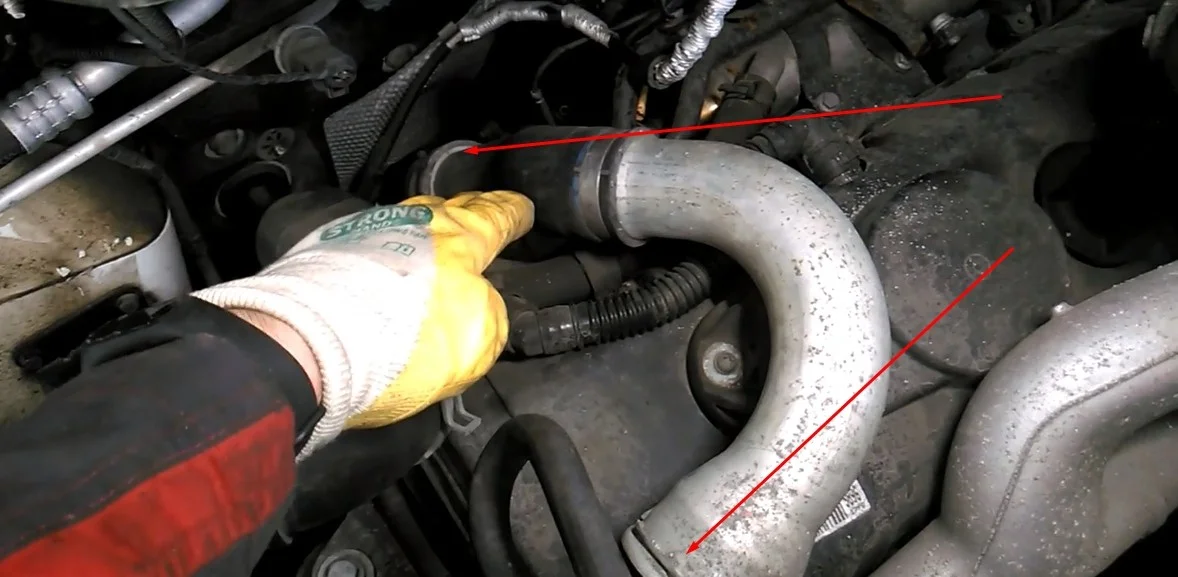

Снимаем второй патрубок, приходящий на турбину. Вынимаем стопорные пружины с помощью шлицевой отвертки и снимаем его.

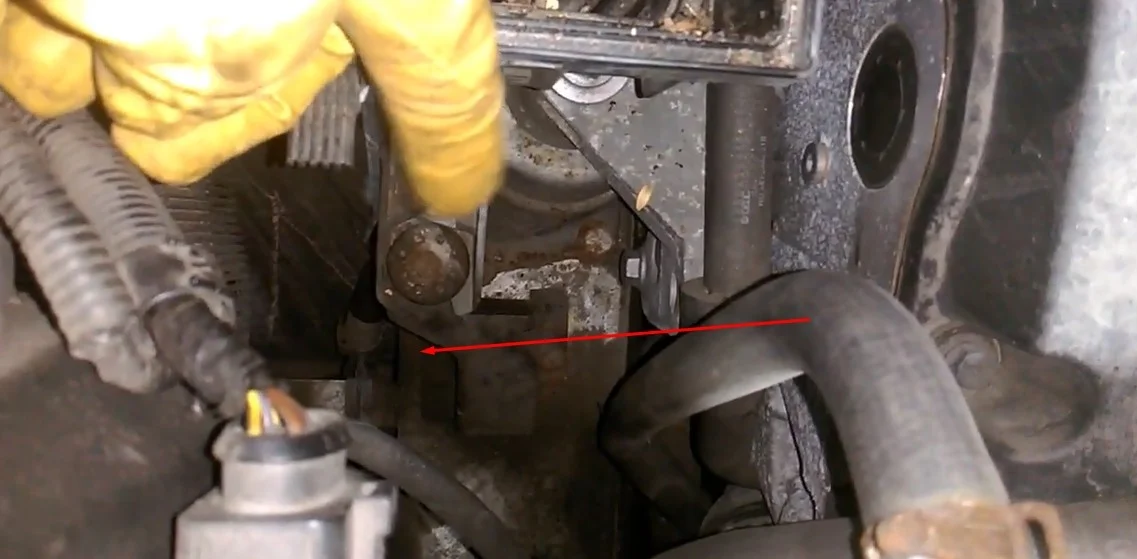

Ослабляем болт крепления хомута приемной трубы. После того как ослабили болт разъединяем хомут. Болт под шестигранник на пять.

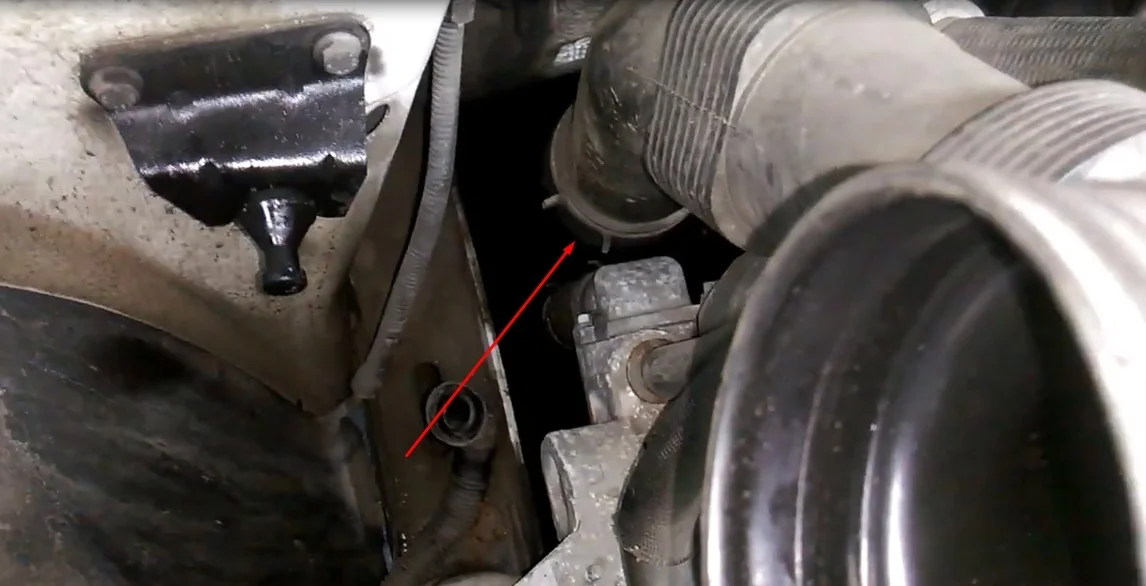

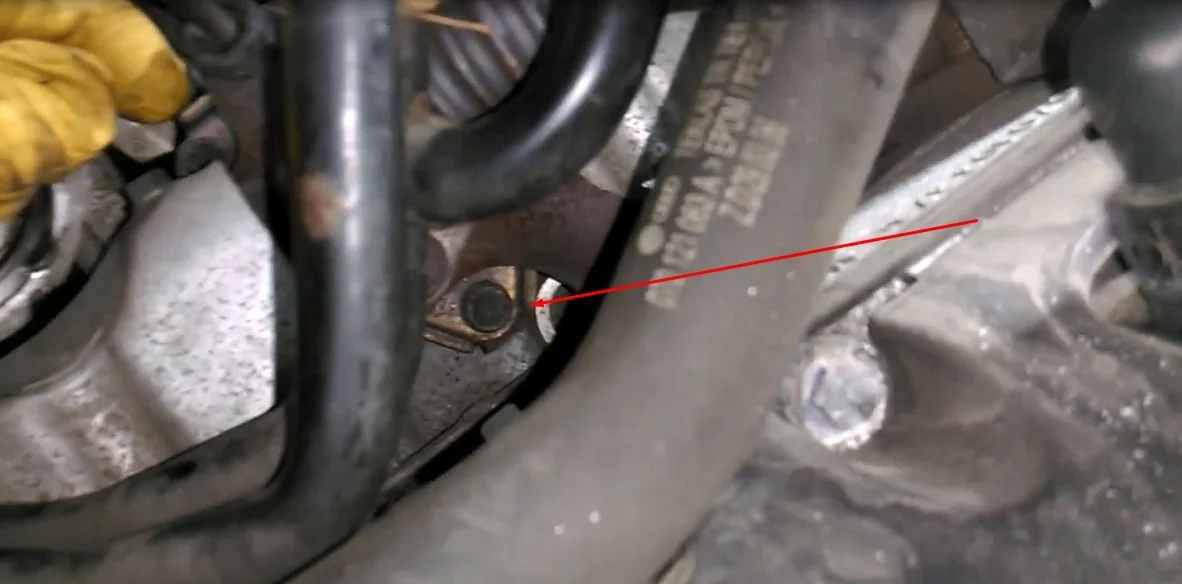

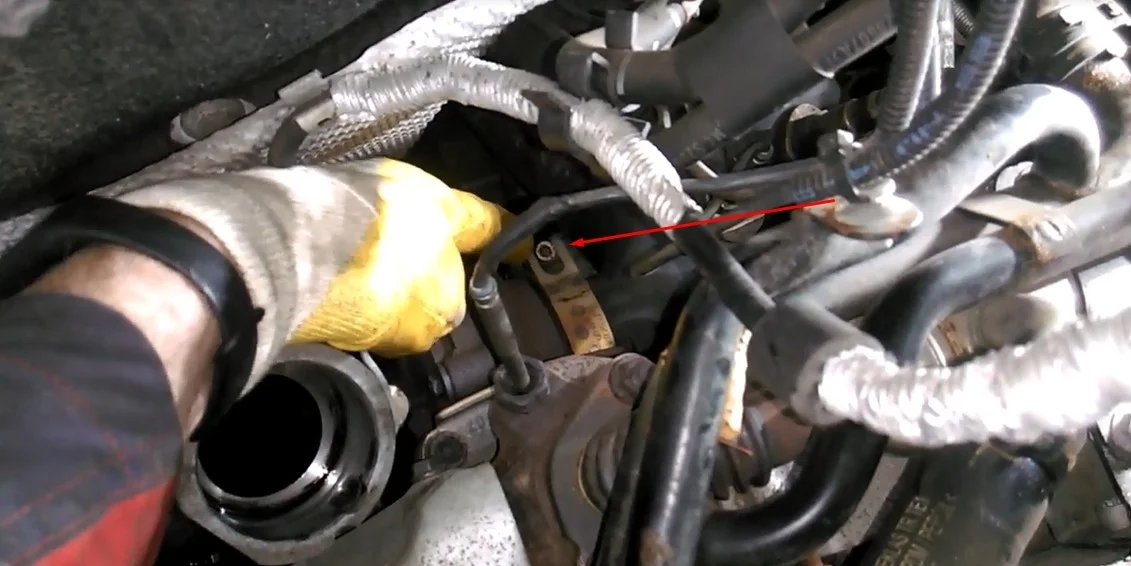

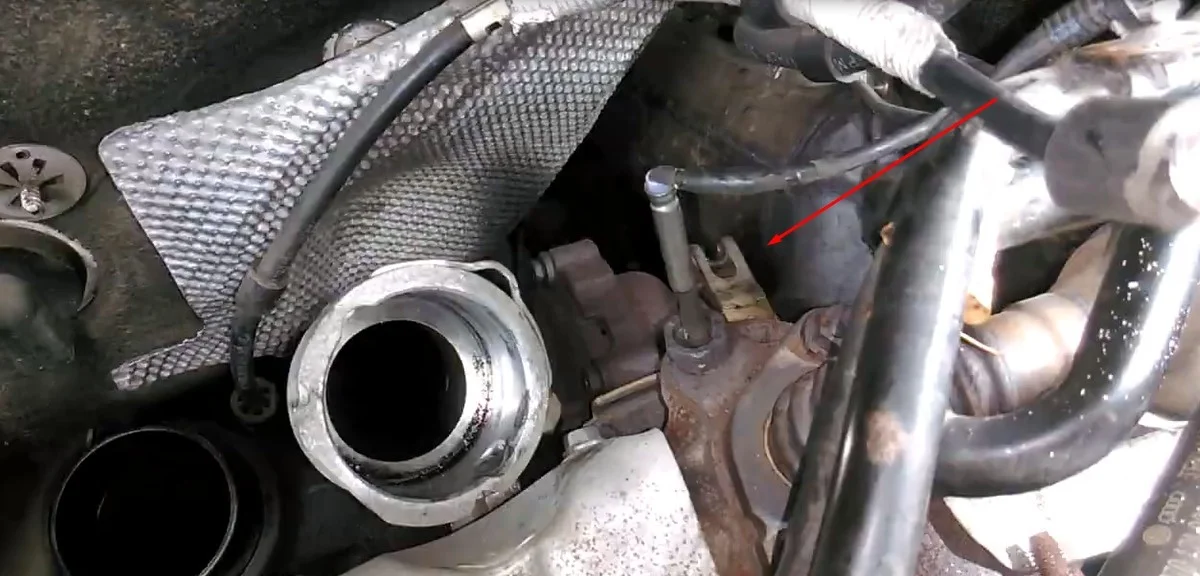

Отворачиваем три болта крепежа турбины к выпускному коллектору. Болты под внутреннюю двенадцатигранную головку на десять.

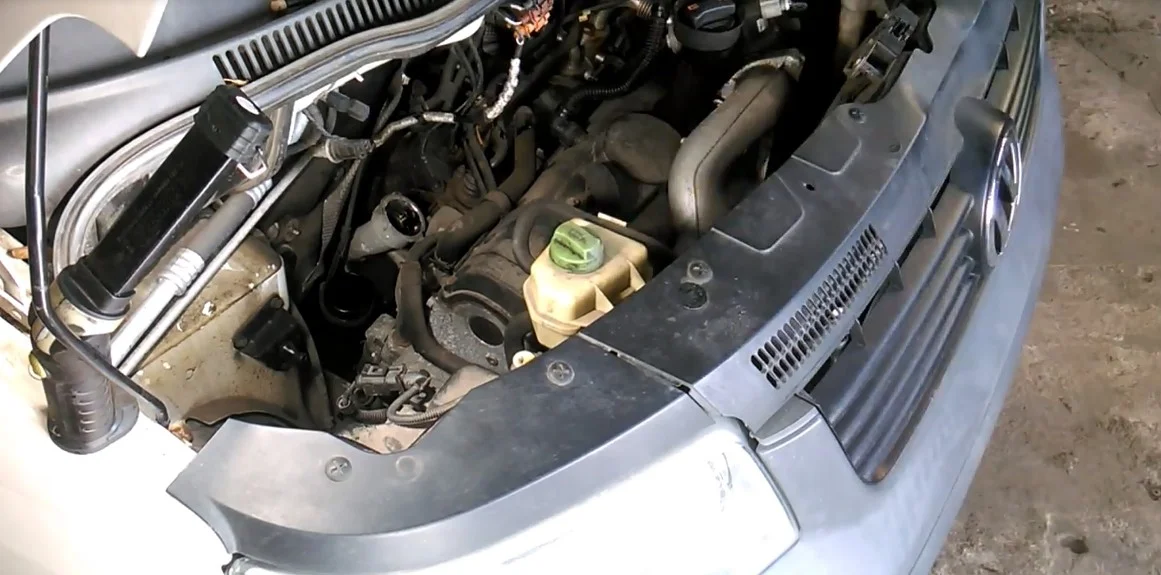

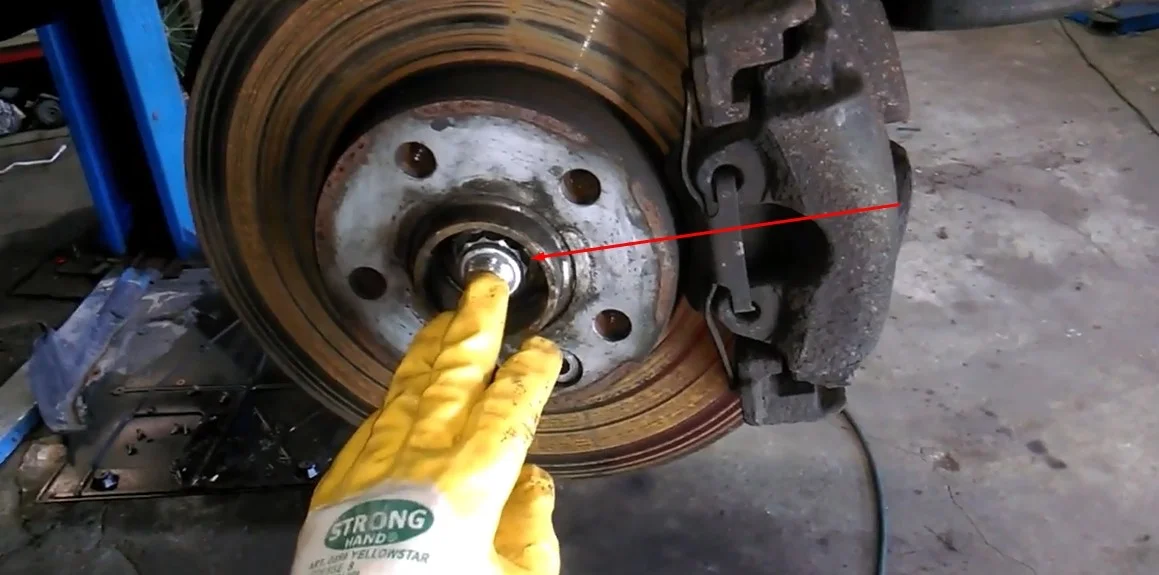

Для доступа к турбине нам нужно снять правую полуось. Срываем ступичную гайку пока машина стоит на колесах. Ступичная гайка под внешнюю двенадцатигранную головку на тридцать.

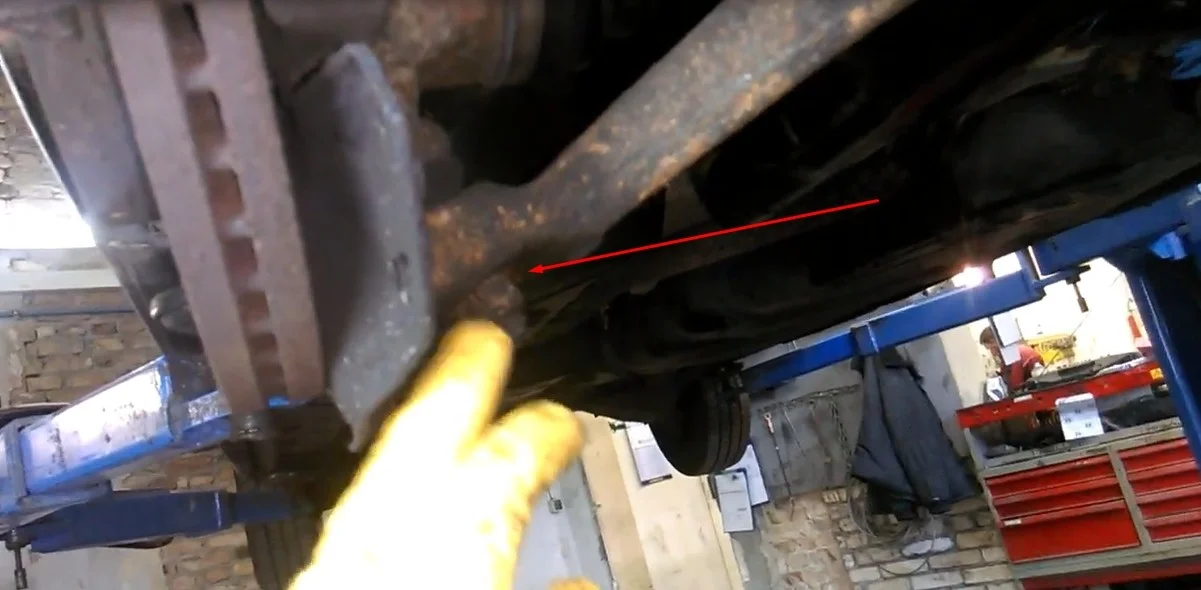

Домкратим и снимаем колесо. Далее откручиваем гайку крепления пальца шаровой опоры и вынимаем палец из проушины. Сделать это можно с помощью съемника или же можно ударить молотком в торец уха, куда вставлен палец и он выйдет. Гайка крепежа пальца шаровой под головку на двадцать один.

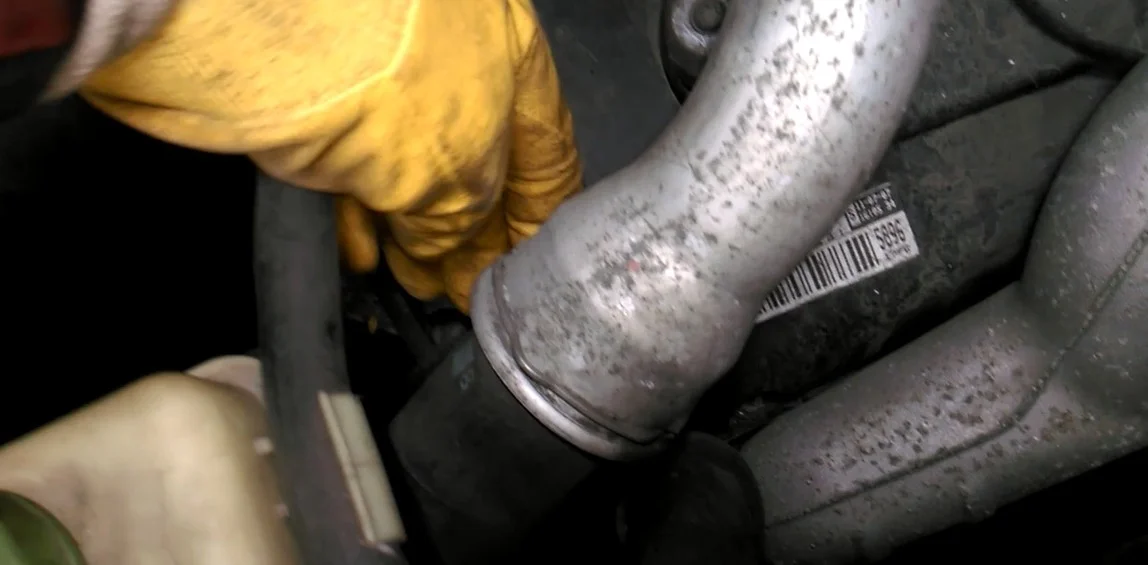

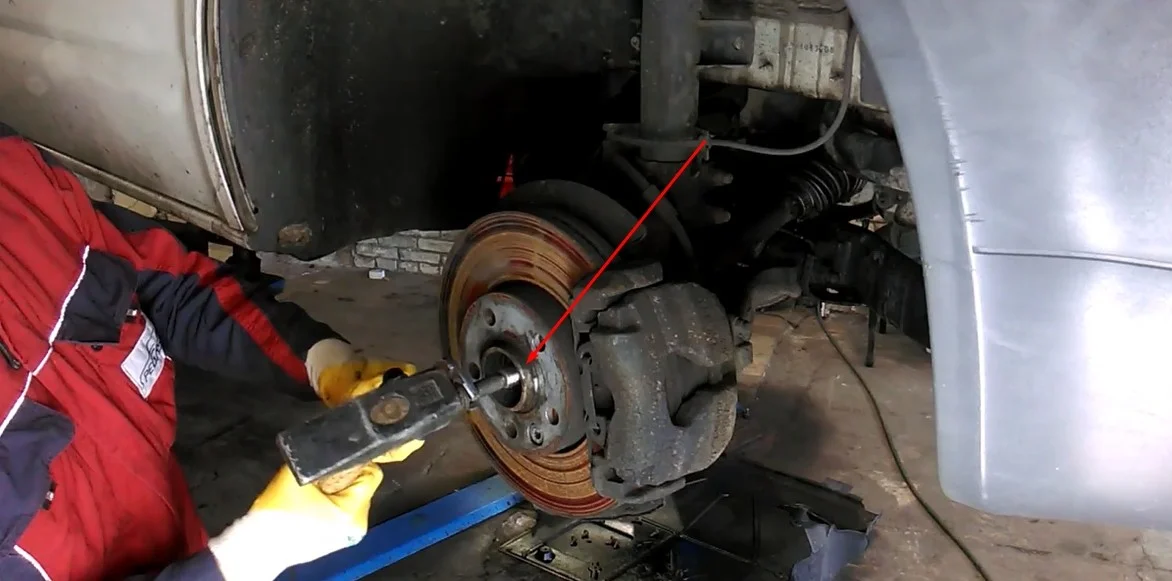

Выкручиваем полностью ступичную гайку и с помощью надставки страгиваем полуось с места. Надставка должна встать в проточку на полуоси.

Выворачиваем кулак в сторону и извлекаем полуось из кулака.

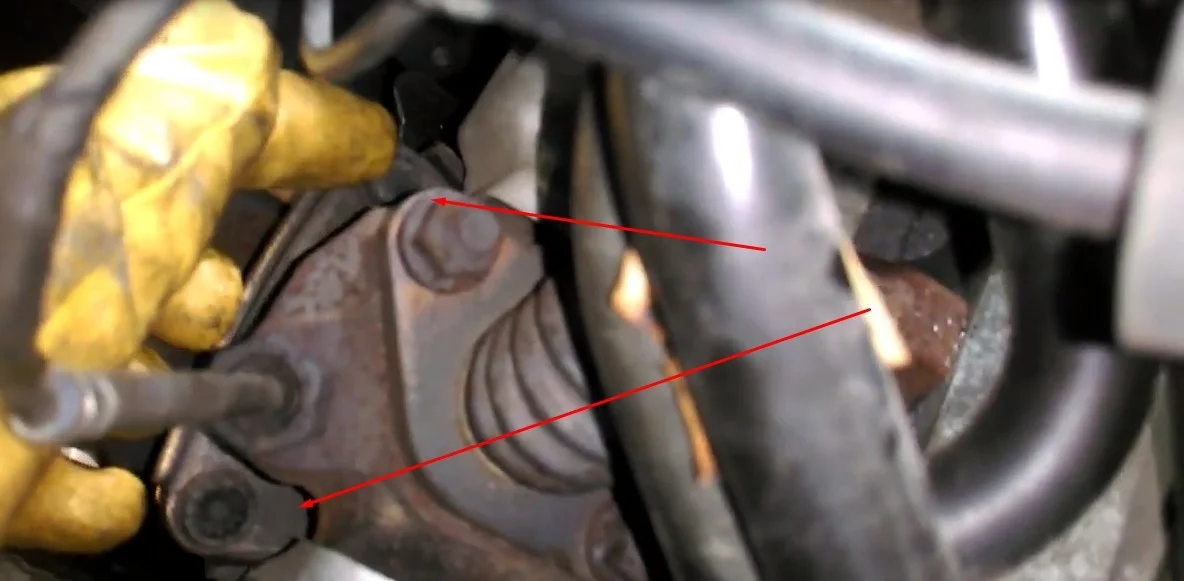

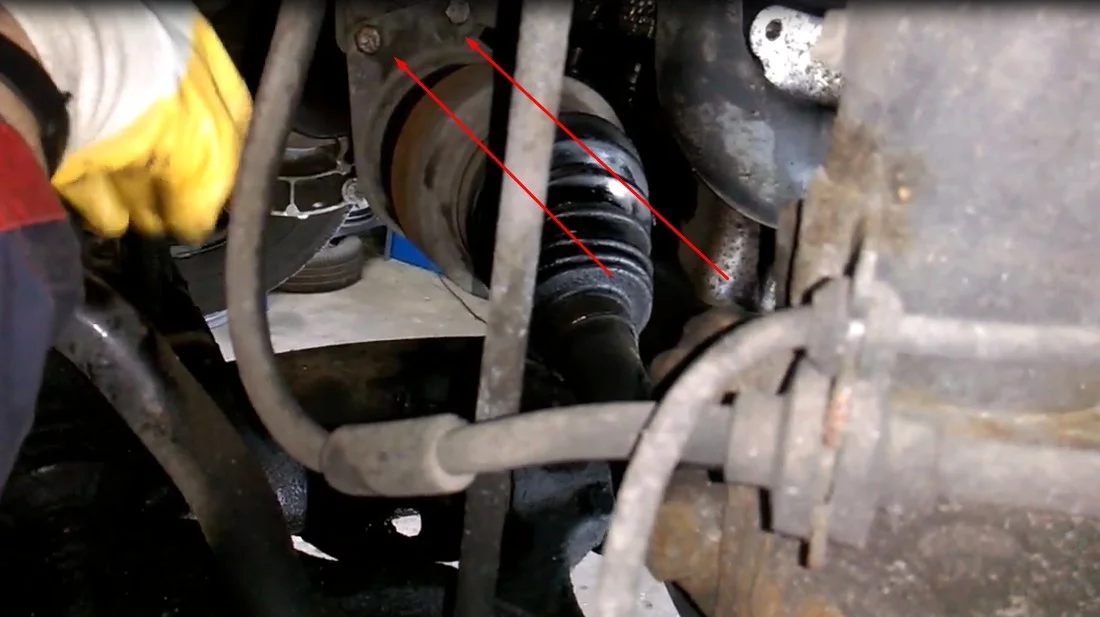

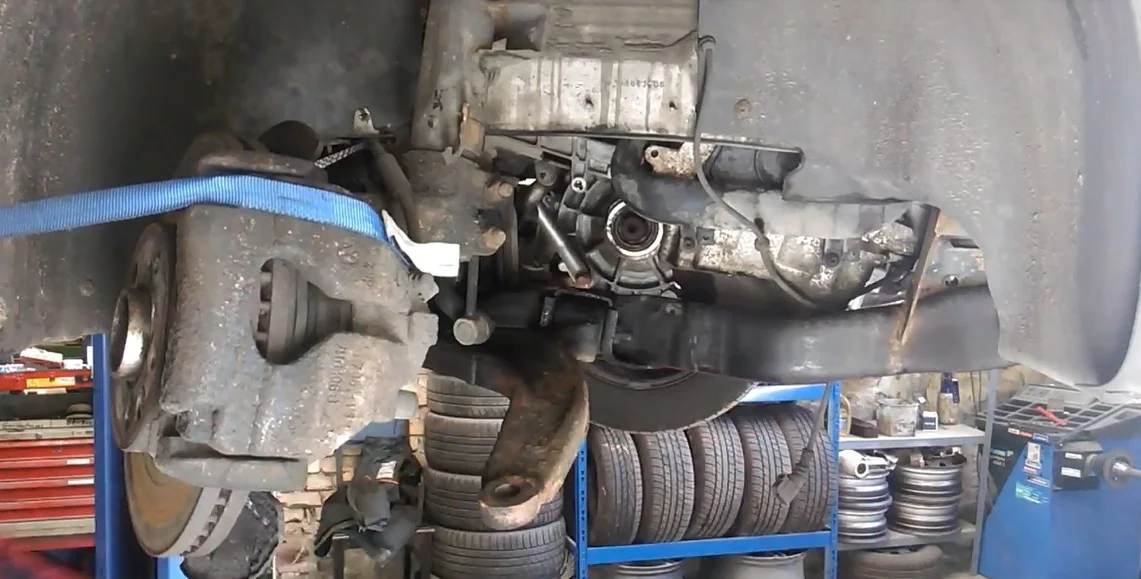

Откручиваем два болта крепления подвесного подшипника полуоси и вынимаем ее из коробки. Если полуось из коробки не выходит от руки можно слегка ей помочь молотком. Болты крепления подвесного подшипника под головку на тринадцать.

Переходим в яму и полностью снимаем хомут крепления турбины к приемной трубе.

Откручиваем два болта крепежа глушителя к кронштейну и за счет гофрированных патрубков отодвигаем фильтр влево от турбины.

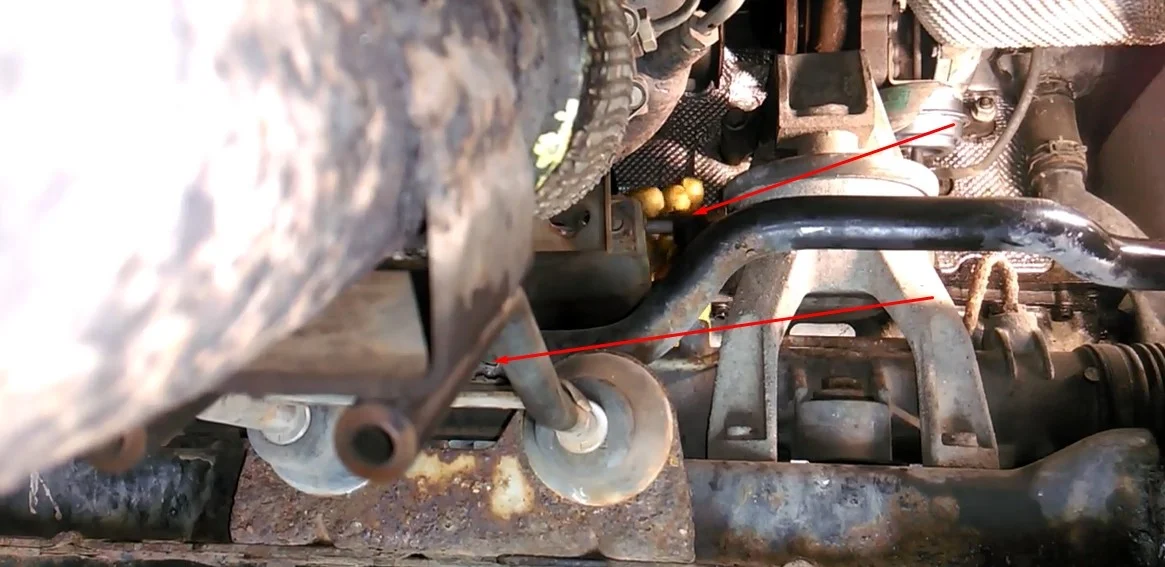

Откручиваем два болта крепления кронштейна глушителя. Один болт крепит кронштейн к задней опоре двигателя, а второй к КПП. Болты под головку на шестнадцать.

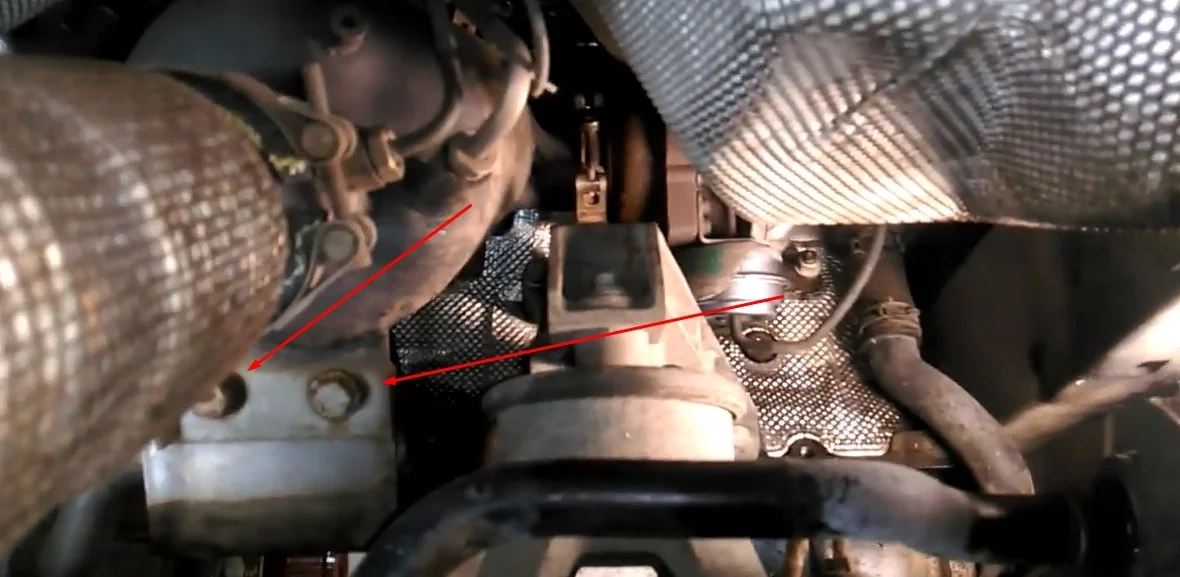

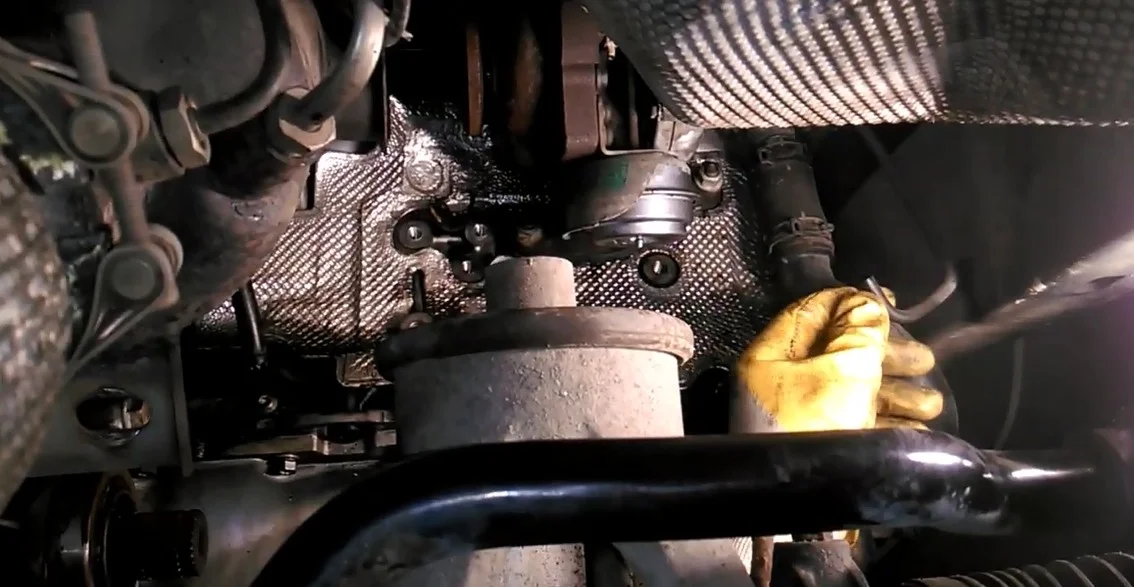

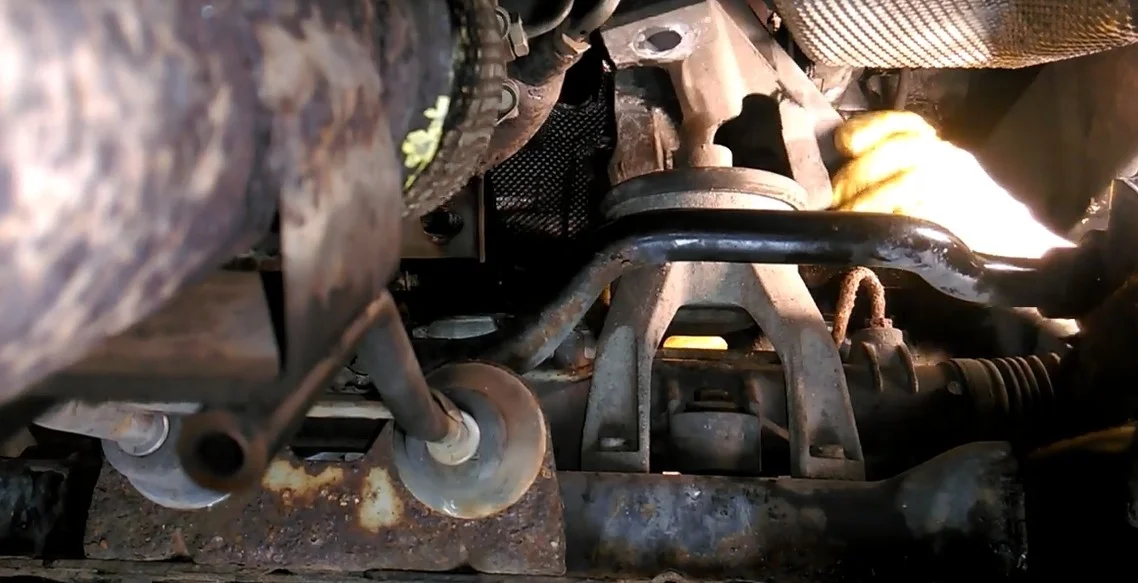

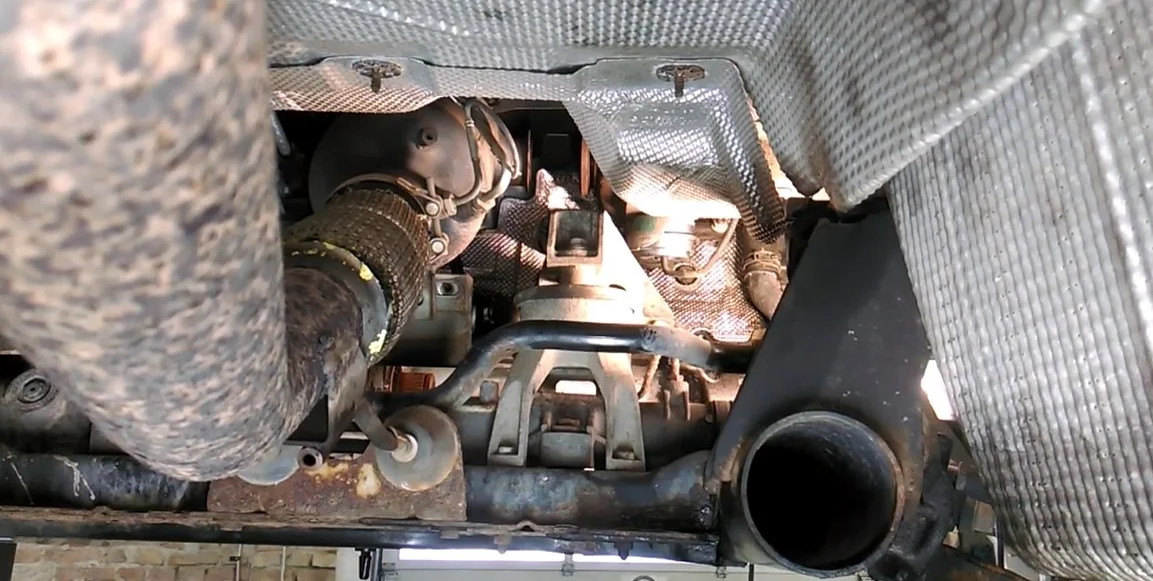

Отворачиваем пять болтов крепления задней опоры двигателя. Один центральный болт крепления самой опоры к кронштейну и четыре болта крепления кронштейна к блоку цилиндров. Болты под головку на шестнадцать.

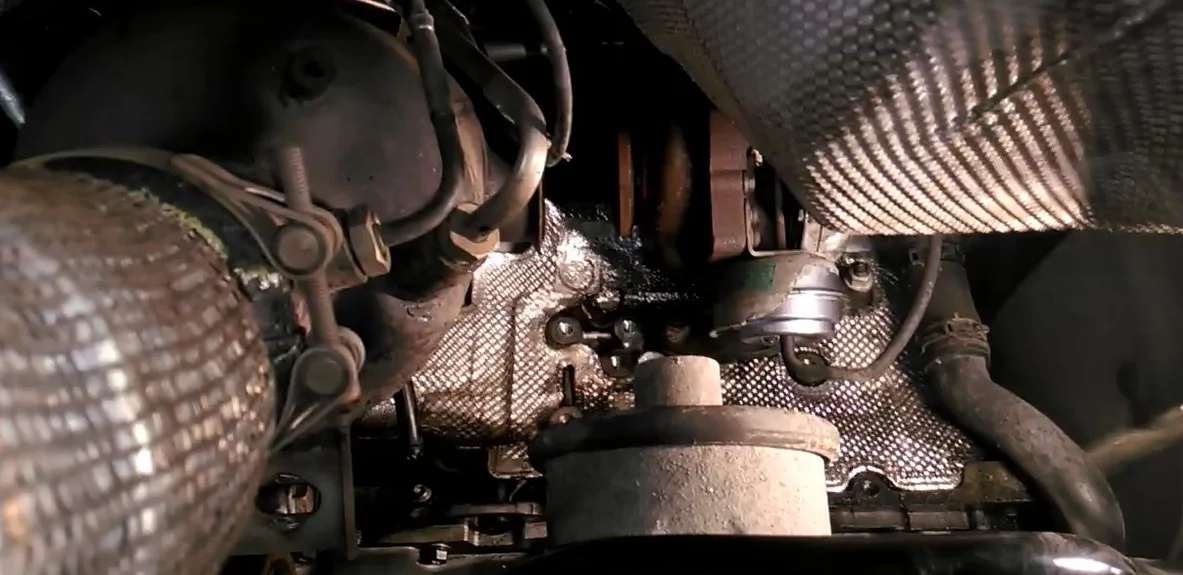

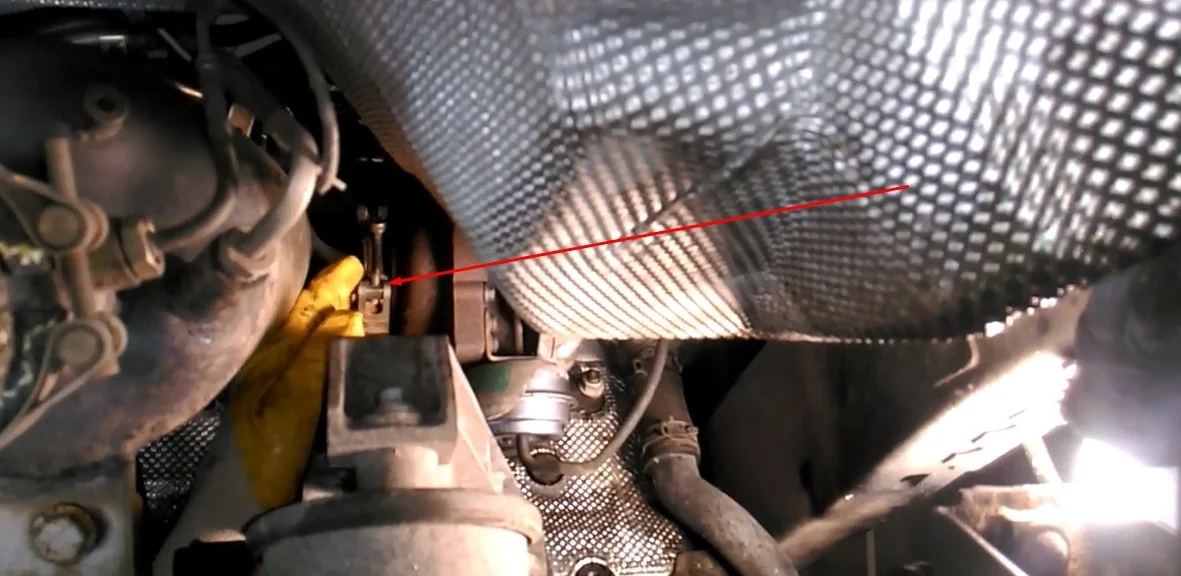

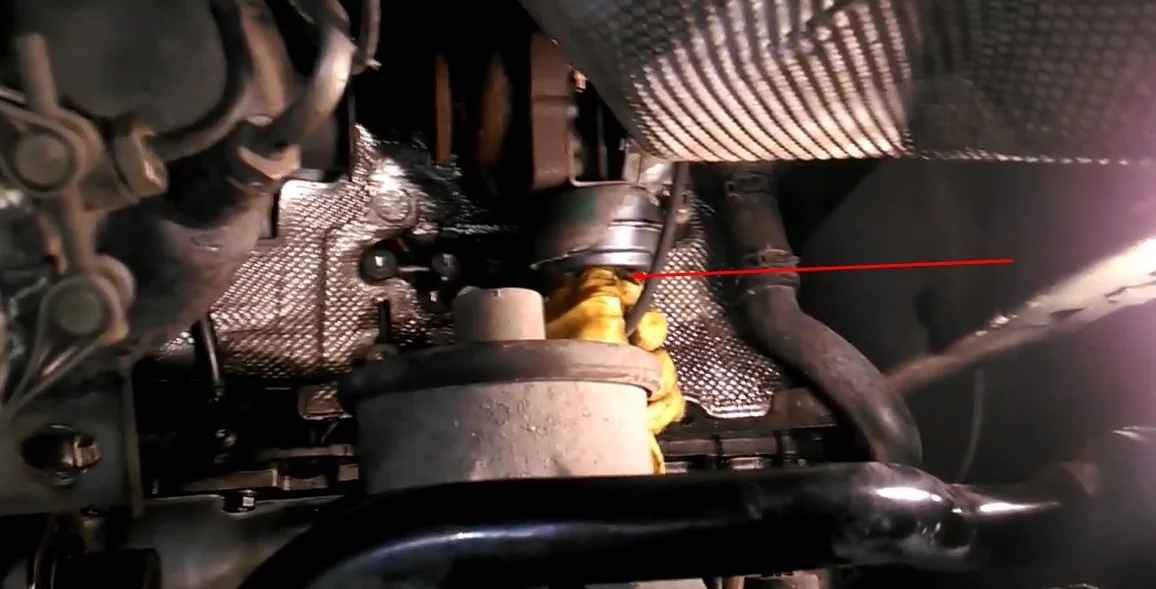

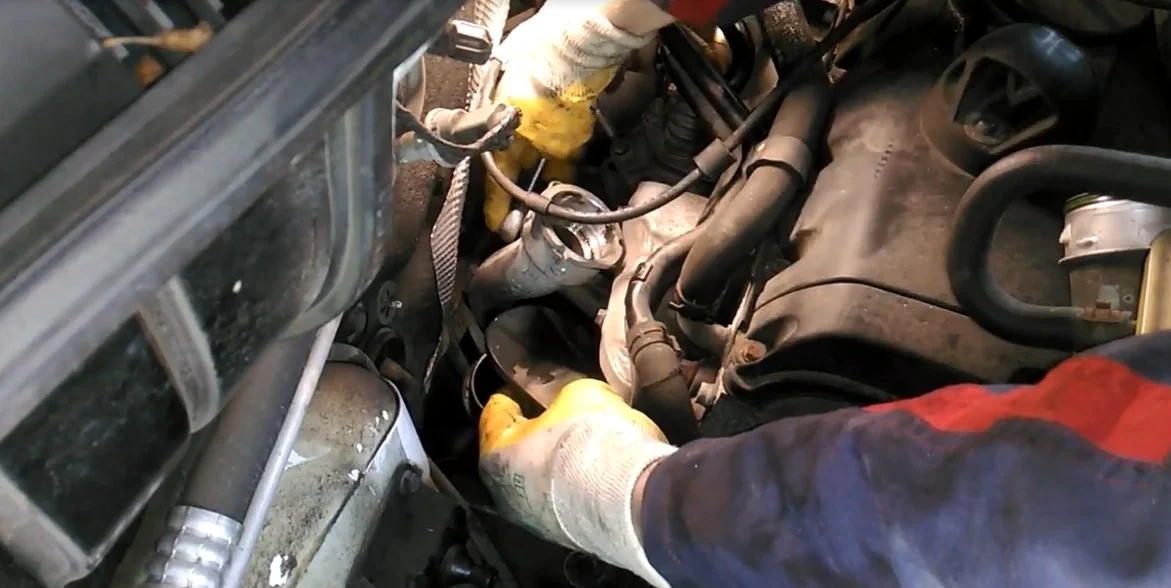

Мы получили хороший доступ турбонагнетателю. Далее стягиваем шланг вакуумного управления.

Откручиваем из-под капота болт крепежа турбины. Болт находится в труднодоступном месте, чтобы его увидеть понадобиться зеркало. Болт под двенадцатигранную внутреннюю головку на десять.

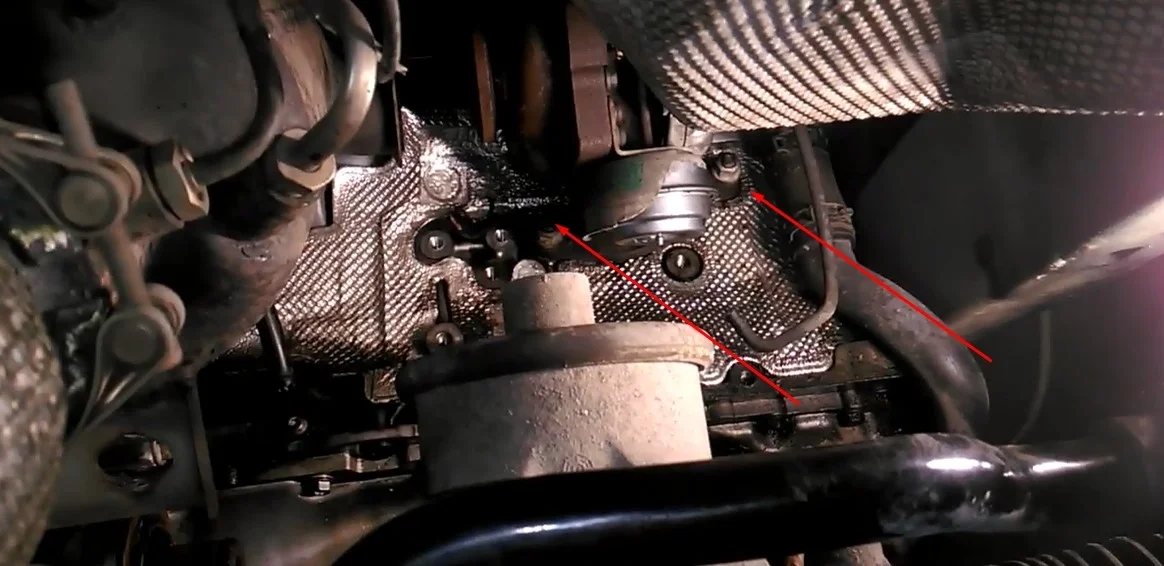

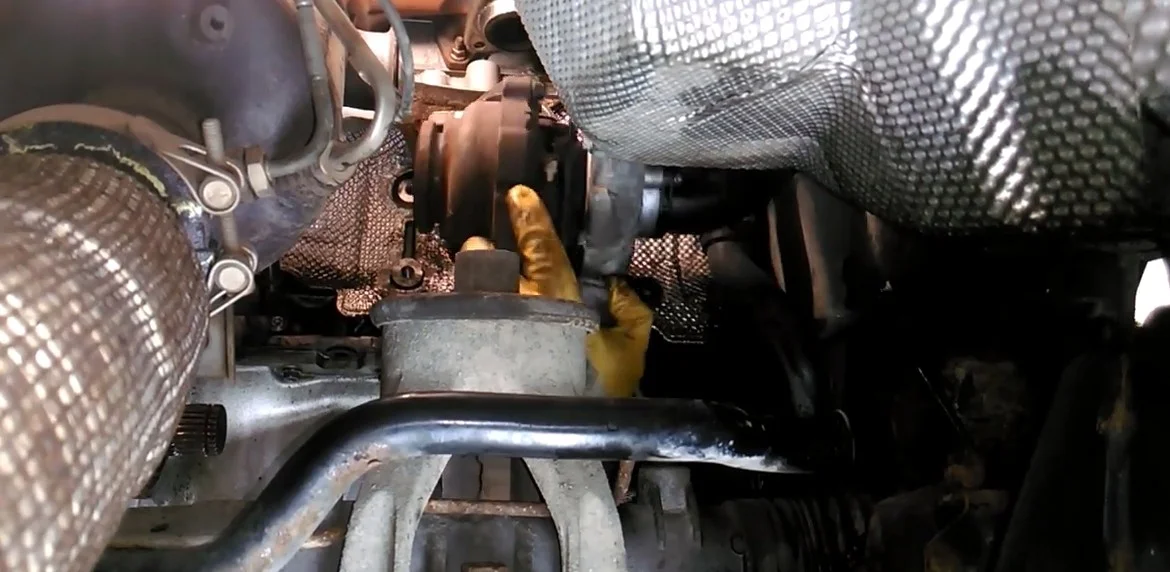

Отворачиваем две гайки крепления турбины внизу и демонтируем ее. Гайки под головку на тринадцать.

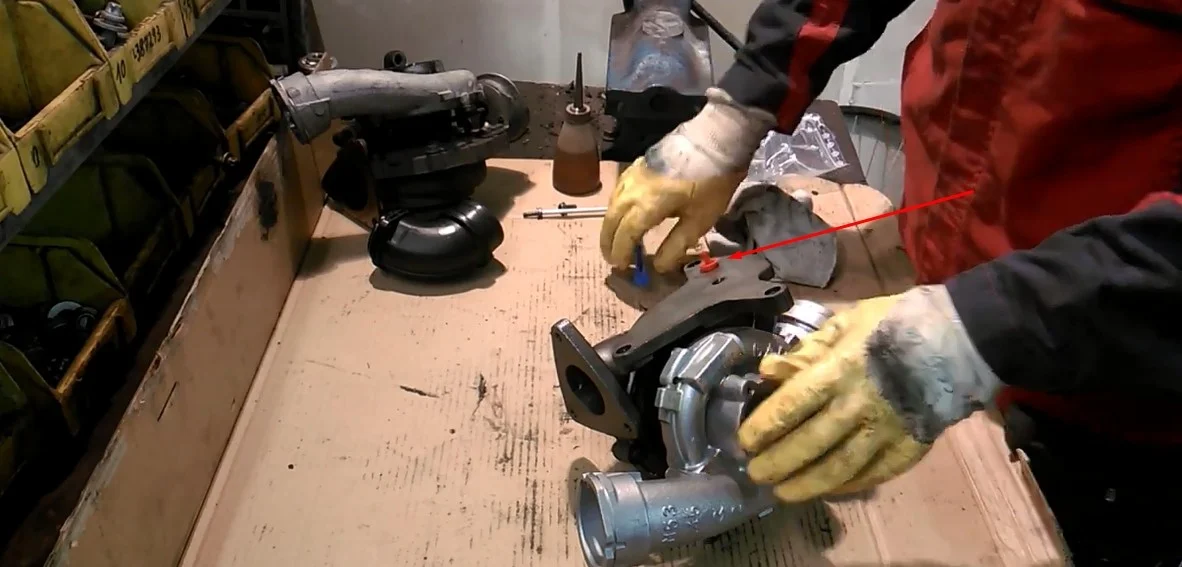

Извлекаем транспортировочную заглушку и шприцем заправляем турбину маслом поворачивая ее за вал. Шприц с маслом идет с новой турбиной в комплекте.

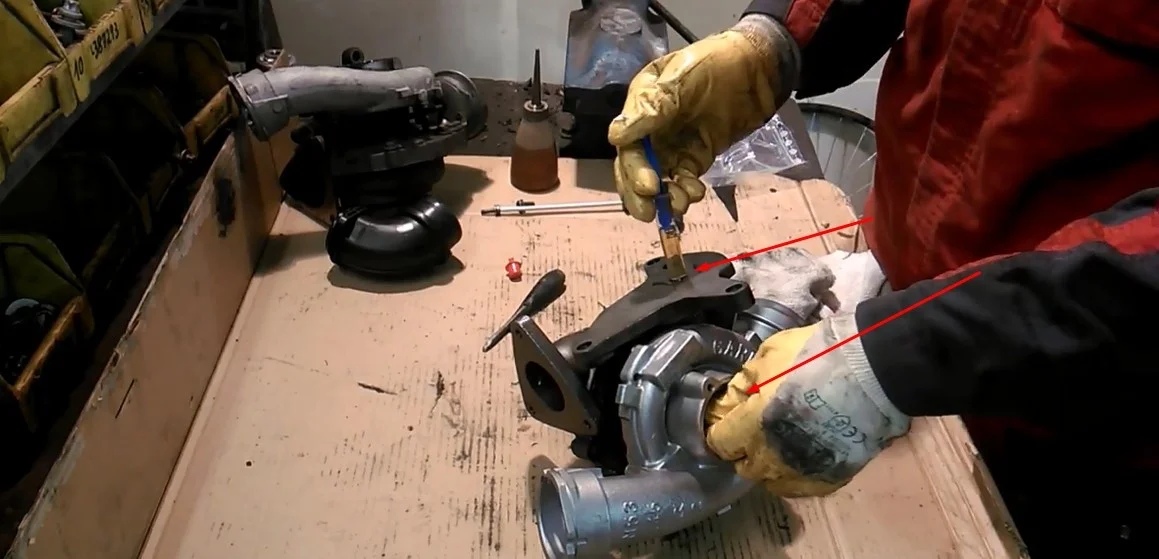

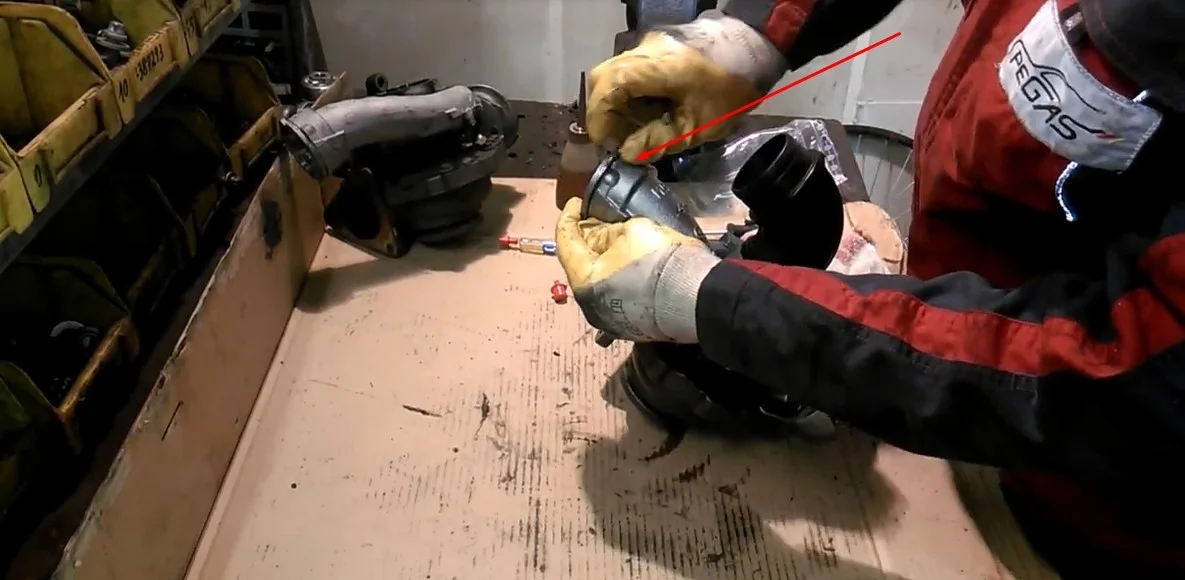

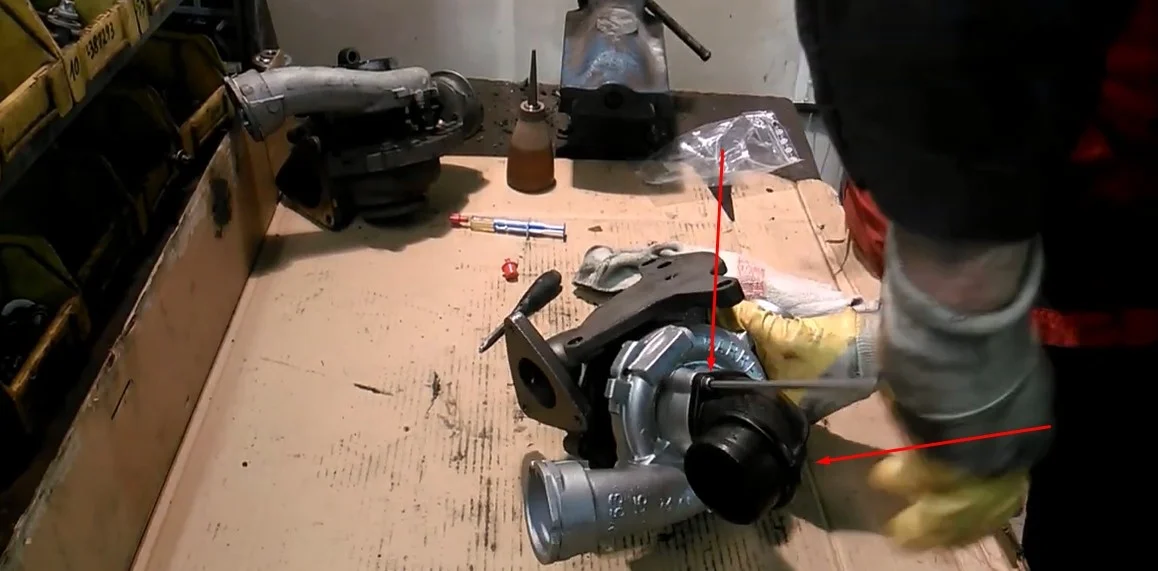

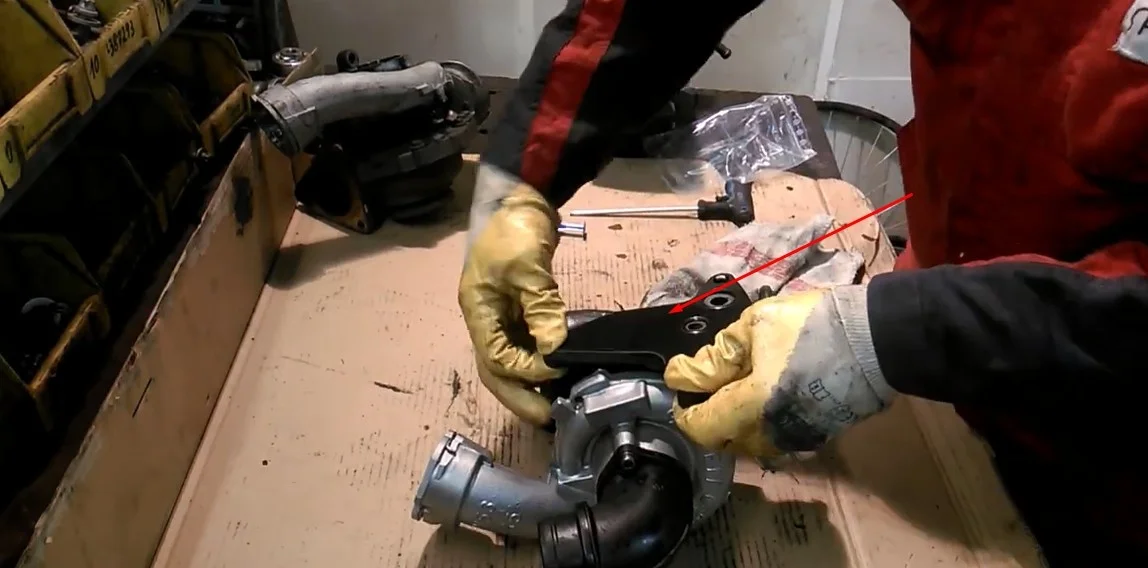

Демонтируем со старой и устанавливаем на новую турбину патрубок. Он крепится двумя болтами под шестигранник на пять.

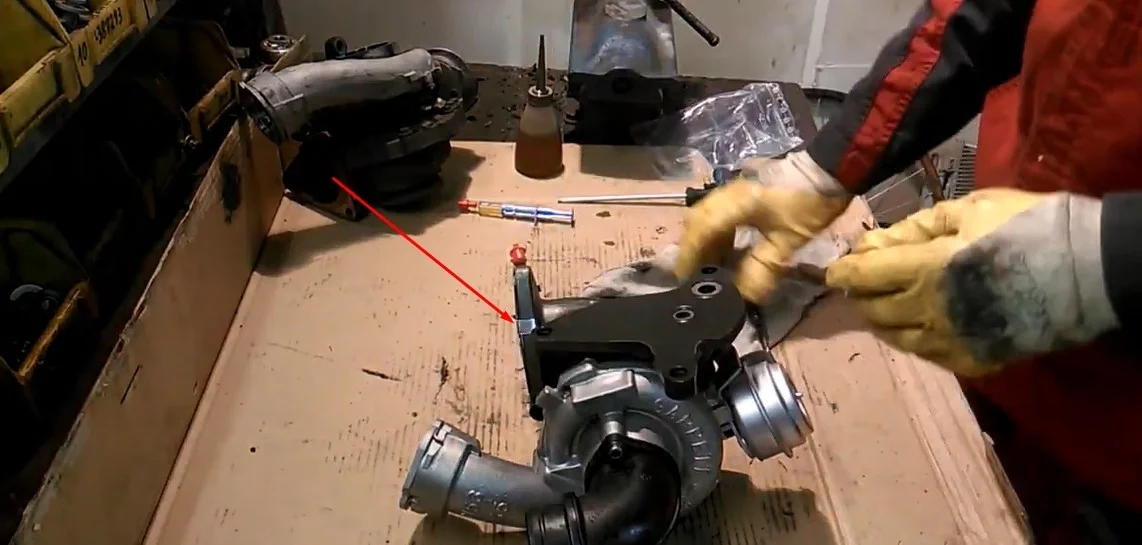

Переставляем со старой на новую турбину стопорные пружины патрубков.

Из комплекта устанавливаем прокладки в месте прилегания турбины к блоку цилиндров и в месте соединения с приемной трубой.

Далее производим обратную сборку и не забываем использовать новые прокладки и хомут из комплекта.
