Ремонт турбины Audi A6 C5 BFC 2.5

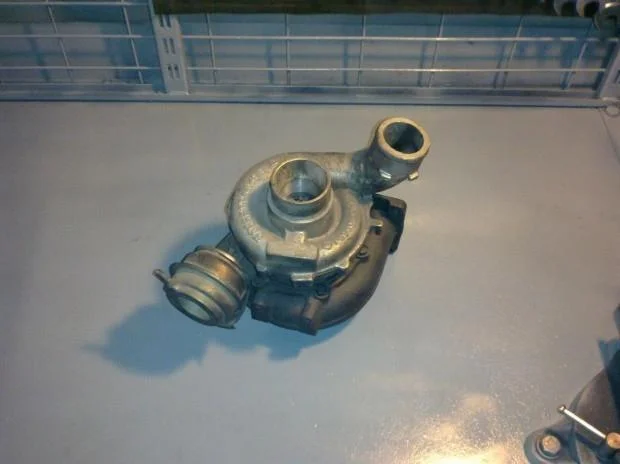

Примерно в таком виде ТКР поступает в ремонт.

Чтобы произвести качественный ремонт узла, необходимо вначале его правильно разобрать. Для этого надо открутить крепёжные болты компрессорной и турбинной части агрегата, при этом стоит обратить внимание на то, что улитка располагается на конусе и откручивать её надо равномерно со всех сторон, чтобы не деформировать колесо турбины.

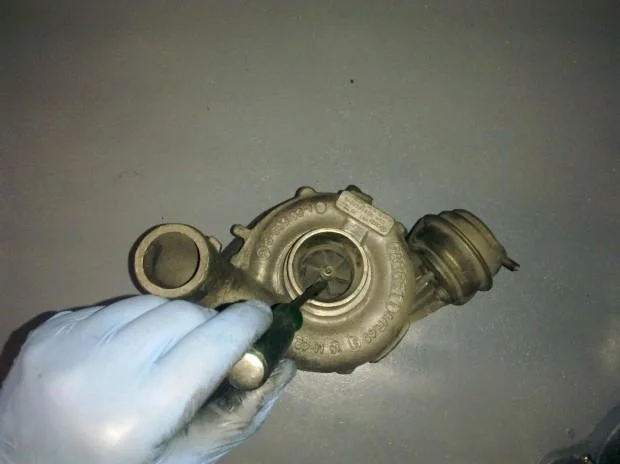

При осмотре турбины видно что жизнь у нее была нелегкая, так как автомобиль эксплуатировался в жестких условиях. У данной турбины отчетливо виден большой радиальный люфт, также присутствуют механические повреждения как турбинного колеса, так и колеса компрессора.

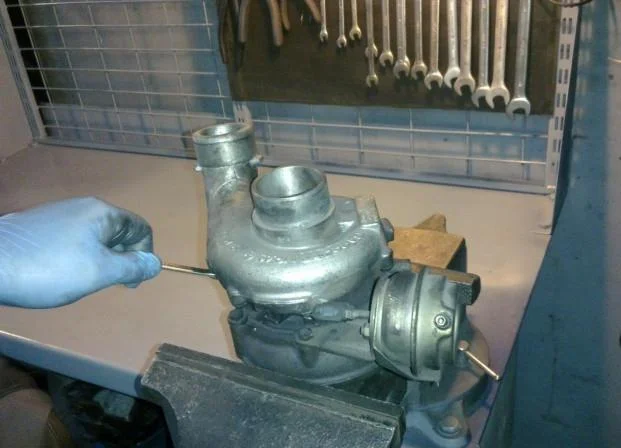

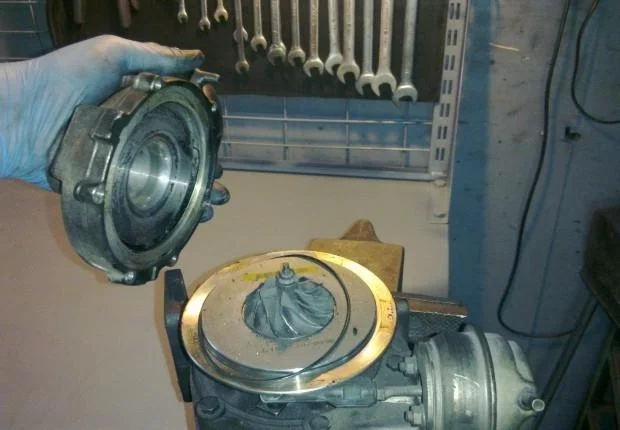

Для снятия улитки откручиваем верхние болты, сначала по-очереди отжимаем их, затем выкручиваем полностью и снимаем улитку.

Давайте снимем улитку и более подробно осмотрим «холодную» часть турбины. Как видно на рисунке (6), одной из причины поломки стал грязный воздух, также было механическое попадание со стороны воздушного фильтра, колесо компрессора сильно повреждено.

Здесь видно как повреждена крыльчатка, данные повреждения характерны при попадании песка в компрессорное колесо, причиной попадания может быть треснувший патрубок либо старый воздушный фильтр. Данное колесо не может в дальнейшем быть использованным, поэтому оно будет заменено на новое.

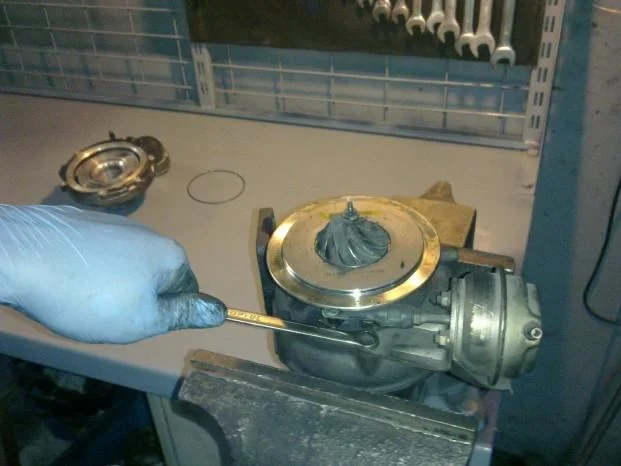

Продолжим разборку нашей турбины, для этого нам понадобиться отсоединить актюатор, который крепиться двумя болтами и стопором,который находится на лапке управления геометрией. При проверке актюатора, мы выявили что он неисправен (не держит давление) причина этого порванная мембрана внутри.

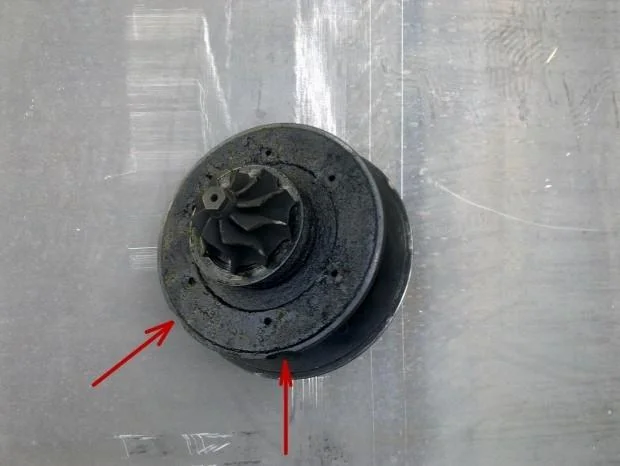

Далее откручиваем оставшиеся болты и достаем средний корпус (картридж).Как видно на фото (7), средний корпус имеет не лучший вид, на нем присутствует большой слой сажи и нагара, это связано с тем, что турбина начала активно кидать масло. Причина — износ маслосъемного кольца, следствие — забившийся катализатор. Также на корпусе имеются сколы чугуна, такой корпус оставить нельзя, он подлежит замене.

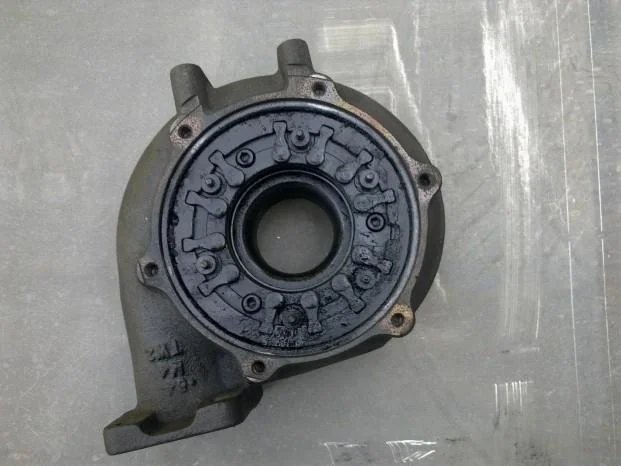

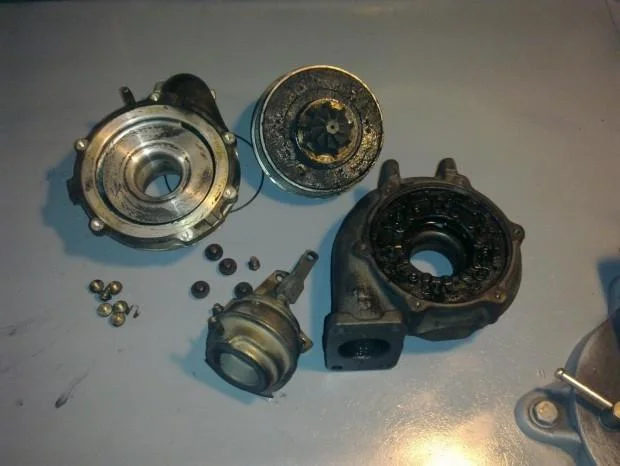

То же самое и в чугунной улитке, всё в саже и подгоревшем масле. Из-за нагара геометрия подклинивала, а по мере увеличения нагара и вовсе заклинила. В зависимости от того, в каком положении она заклинилa, может быть передув, либо недодув турбины.

На Рис (9) показана неполная разборка турбины, в большинстве случаев этого достаточно для визуальной диагностики и определения работоспособности ТКР, если при осмотре нет повреждений, но есть жалобы на работу турбины, проводится более глубокая диагностика на стенде Turbotechniсs VSR 300. Проводится проверка на утечки масла, смотрится динамика разгона, измеряется и при необходимости корректируется дисбаланс. Вывод: по данной турбине можно сделать следующее заключение. Причиной поломки стало механическое повреждения колеса компрессора в результате попадания твердых частиц в виде песка. Также по количеству сажи можно сказать, что в данной машине был забит катализатор, это создавало подпор выхлопных газов. В результате начался активный износ маслосъемного кольца и разбалансировка турбины, что привело к утечкам масла и скорому выхода ТКР из строя.

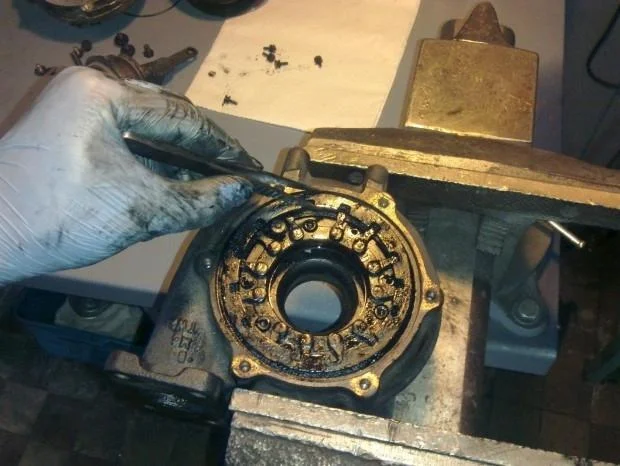

Дальше разбираем геометрию управления потоком выхлопных газов, для этого предварительно снимаем кольцо управления геометрией.

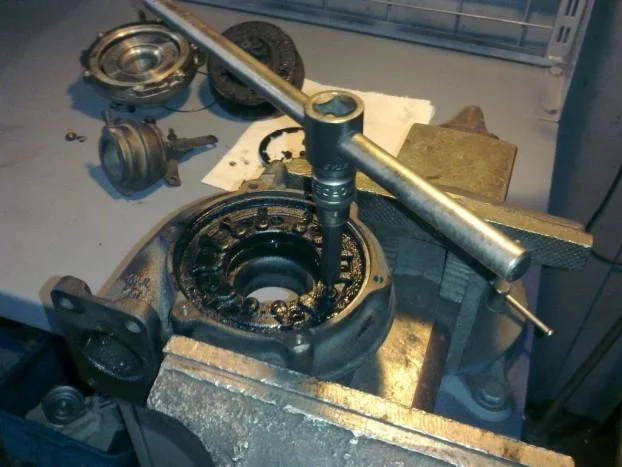

Отжимаем болты, обычно геометрия крепится тремя болтами. В данной конструкции также предусмотрено три болта, осторожно их откручиваем чтобы не заломить.

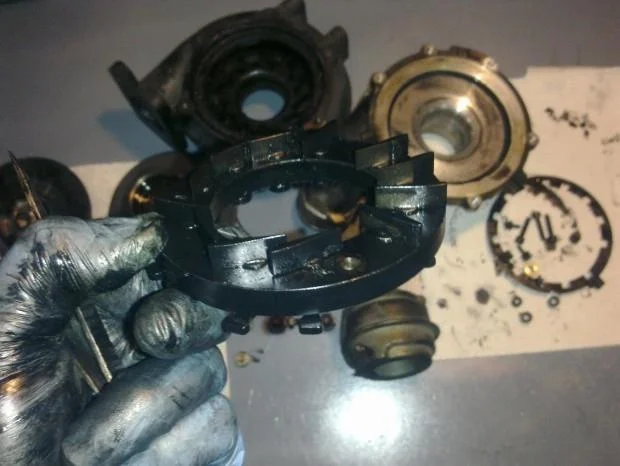

Разобрав нашу геометрию, производим ее визуальный осмотр, здесь мы не видим каких-либо механических повреждений, все лопатки ходят свободно, ее можно оставить.

Здесь видно, что геометрия ходила до некоторого времени, пока грязь не парализовала ее, видны следы хода направляющих лопаток. Чугунная улитка не имеет трещин, поэтому она также пригодна к эксплуатации.

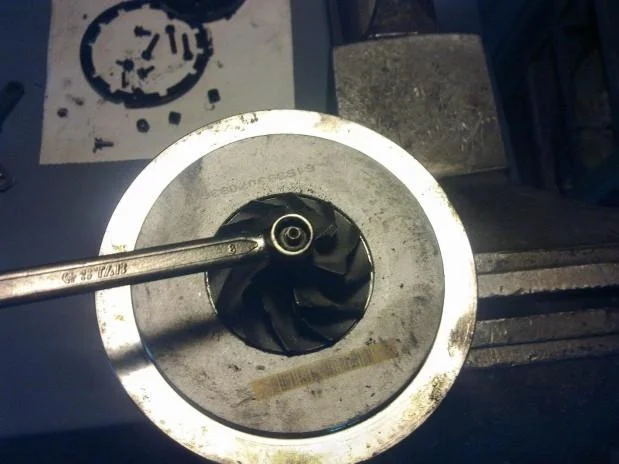

Приступим к разборке среднего корпуса (картриджа). Для начала открутим гайку, которая держит колесо компрессора, и снимем его.

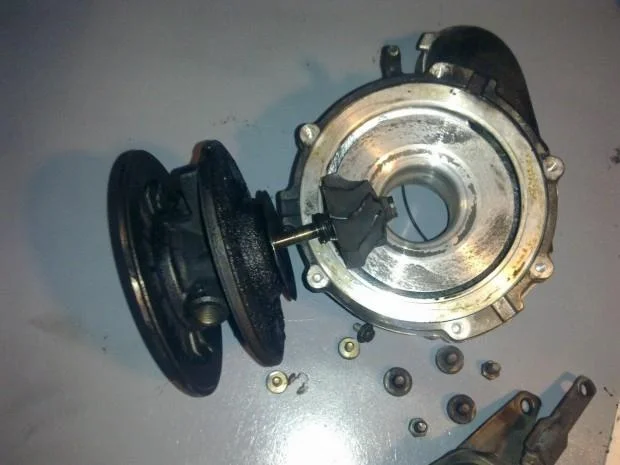

Колесо снимается без особых усилий, если оно у вас туго идет — подогрейте его немного феном, только не перегрейте, алюминий имеет свойство крошится при длительном нагреве, вал снимается тоже очень просто, стукните по кончику вала резиновым молотком, чтобы он расстопорился и извлеките его вместе с экраном. После осмотра ТКР выявлено механическое повреждение турбинного колеса, вызванное касанием крыльчатки о чугун в результате разбалансировки. Данный ротор не может в дальнейшем быть использованным, поэтому ТКР будет укомплектован другим, со склада.

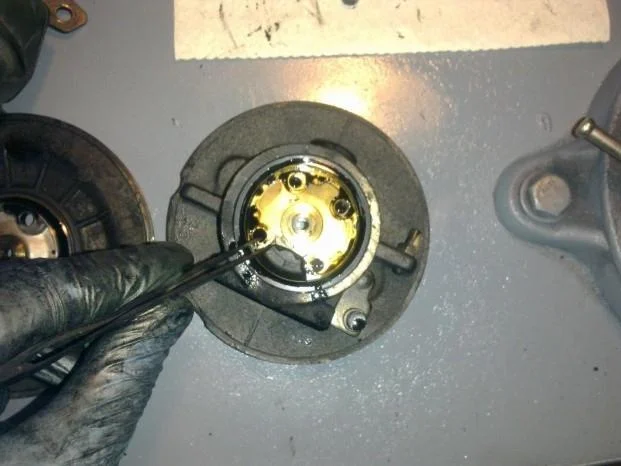

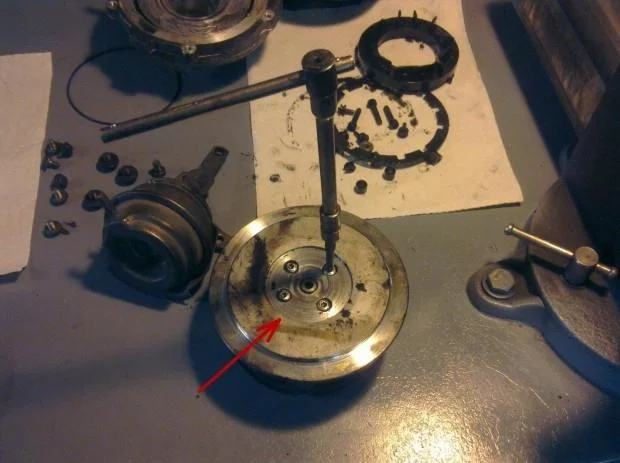

Крышка также снимется довольно просто, откручиваем четыре болта и снимаем ее. На рисунке показана выработка крышки она идет под замену.

Извлекаем гидроупорный подшипник, он крепится теми же болтами, что и крышка, поэтому извлекается он свободно.

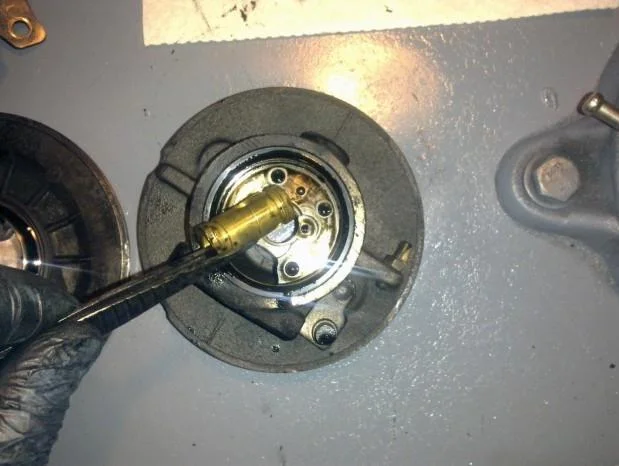

Подшипник скольжения также извлекается без усилий. На фото видно, что абразивного износа нет, масло так же было в порядке, присадок нет.

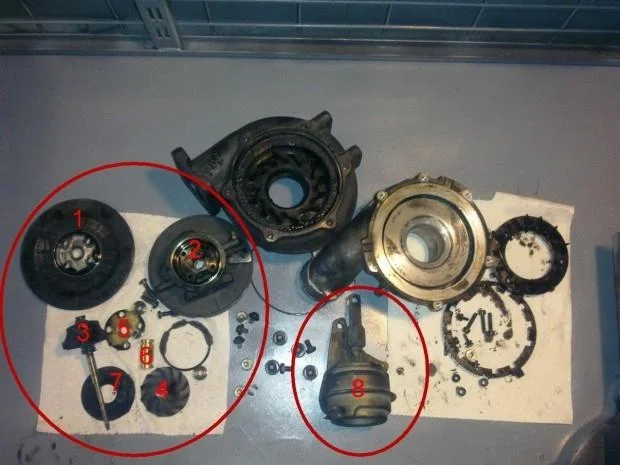

Наша турбина полностью разобрана. Теперь можно приступить к дефектации и выбраковке поврежденных деталей. Детали, которые идут под замену обведены красным кругом, всё остальное мы можем оставить. В данном случае, кроме замены ремкомплекта (5,6), требуется замена корпуса (2), крышки (1), компрессорного колеса (4), ротора (3), экрана (7) и актюатора (8). Они повреждены и выбраковываются. Все остальные детали оставляем для дальнейшей работы.

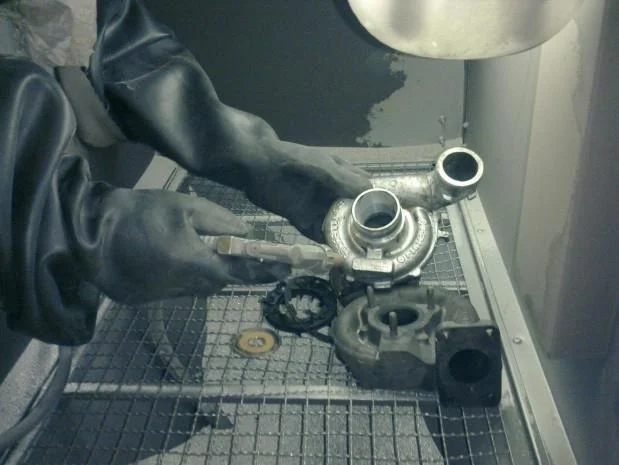

Очистка узлов ТКР производится: методом пескоструйной обработки специальными абразивными материалами (отличающимися для различных деталей ТКР), ультразвуковой очистки и мойки под давлением.

Перед установкой геометрии и среднего корпуса, все посадочные поверхности нужно зачистить и продуть воздухом под давлением. Резьбы во всех узлах прогоняются метчиками.

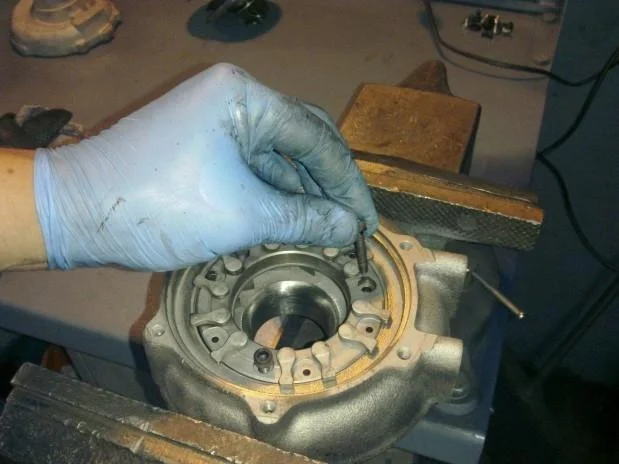

Сборку я начинаю с геометрии, так удобней. Устанавливаем ее согласно тому порядку, в котором разбирали.

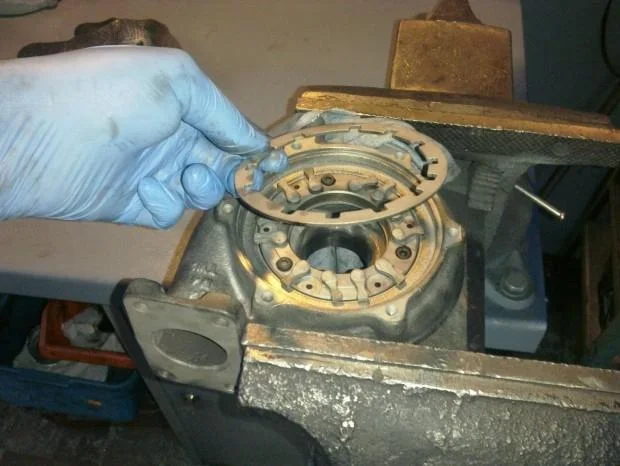

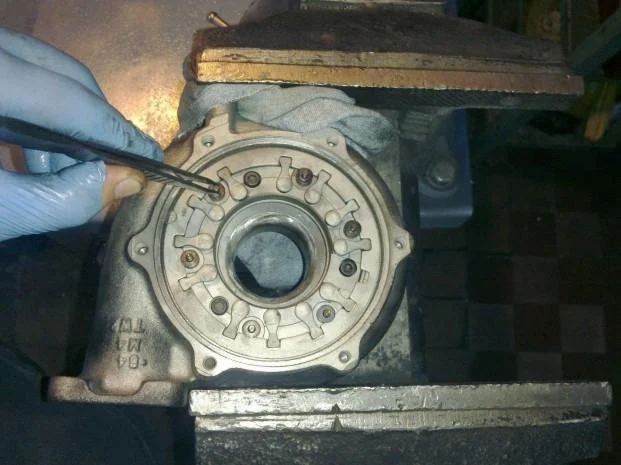

Устанавливаем кольцо на направляющие лопатки.

После установки кольца устанавливаем ролики. Проверяем, чтобы всё ходило свободно, без заеданий. Геометрия собрана.

Все детали подготовлены к сборке. Для сборки используются запчасти английской фирмы Melett (Англия).

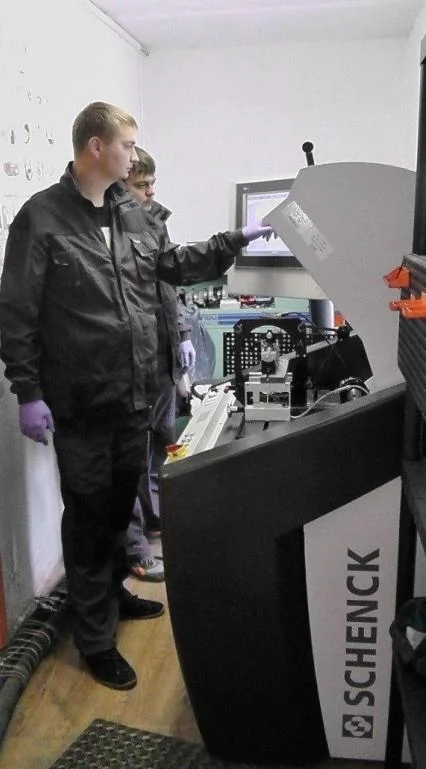

Данный стенд предназначен для балансировки компрессорных и турбинных колес. Отбалансируем сначала турбинное колесо, затем в сборе с компрессорным колесом.

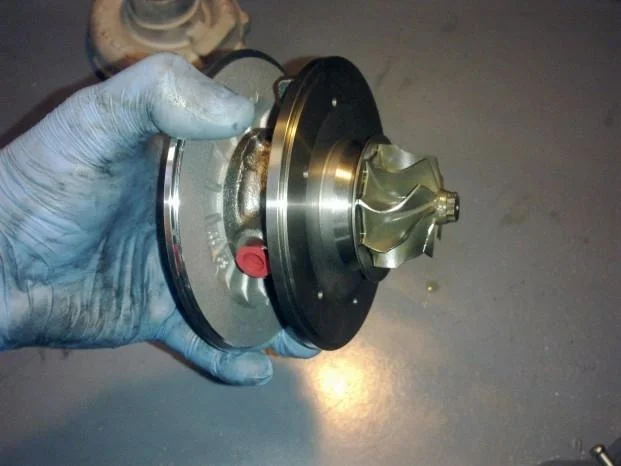

Картридж собирается в той же последовательности, как и разбирался.

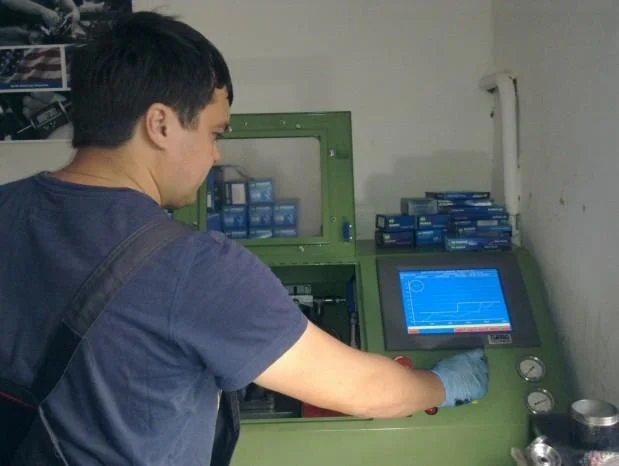

Картридж ТКР собран и отправляется на балансировочный стенд Turbotechnics VSR 300. В специальном адаптере на стенде к картриджу подключается разогретое масло под давлением. Раскручивается ротор сжатым воздухом. Возможности стенда позволяют развивать обороты до 250.000 об/мин. Основная масса турбин не имеет таких высоких оборотов, но стенд позволяет выявить малейший дисбаланс на максимальных оборотах для каждого типа турбин. Показатели дисбаланса, в зависимости от оборотов, отражаются в графике на дисплее стенда и на их основании производится балансировка до уровня допустимого дисбаланса для типа турбин.

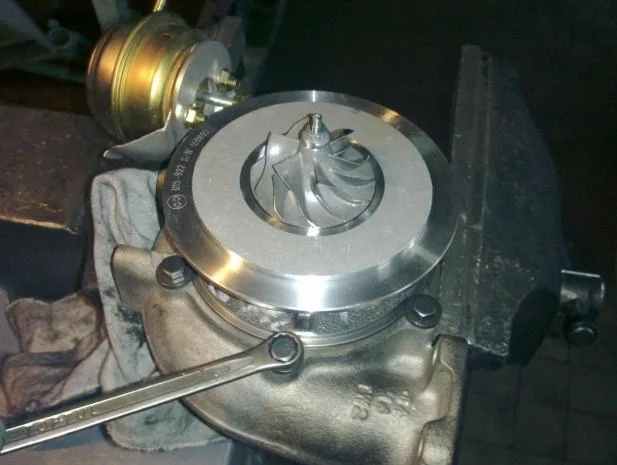

После окончания балансировки картридж устанавливается в улитку.

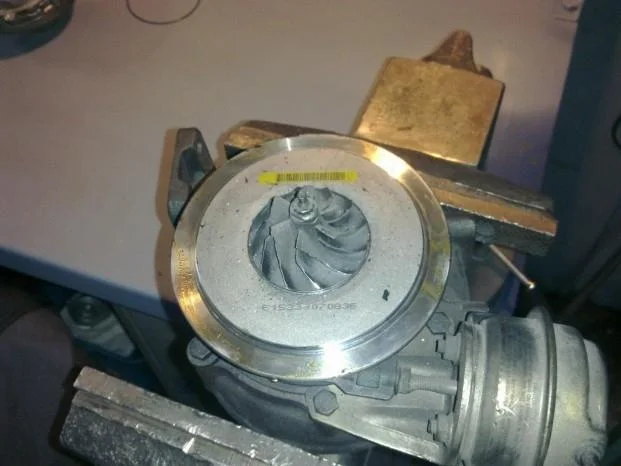

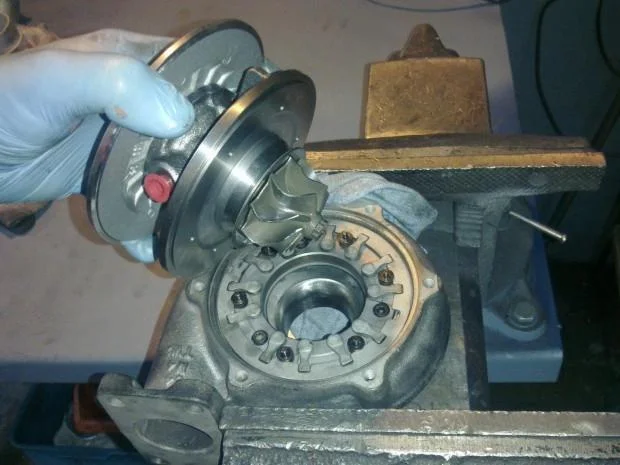

Устанавливаем картридж в чугунный корпус, прикручиваем актюатор и холодную улитку.

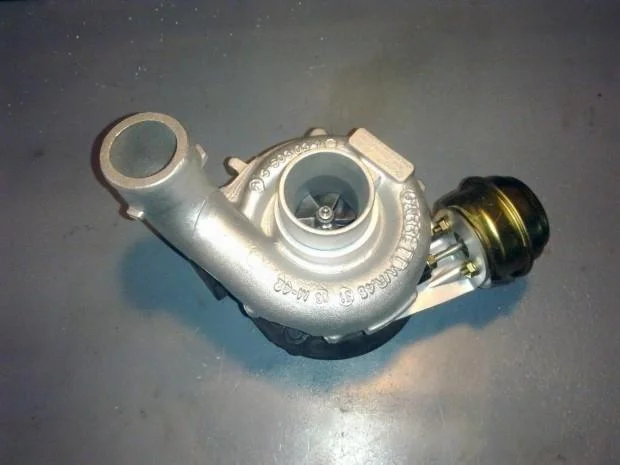

После установки актюатора, картриджа и всех улиток, ремонт ТКР можно считать завершенным.
