Снятие ГБЦ Daewoo Lanos 1.5

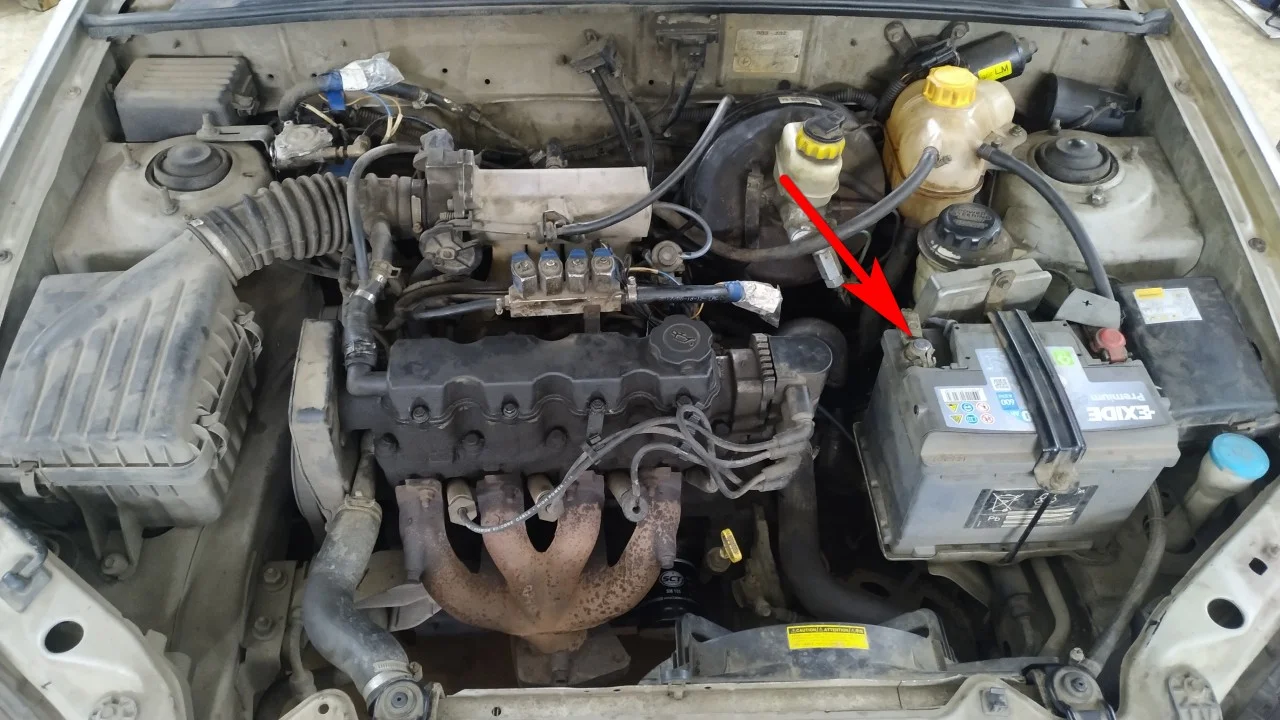

Начинаем производить работу по снятию ГБЦ на автомобиле DAEWOO Lanos 1.5. Перед началом работы необходимо снять минусовую клемму с аккумулятора.

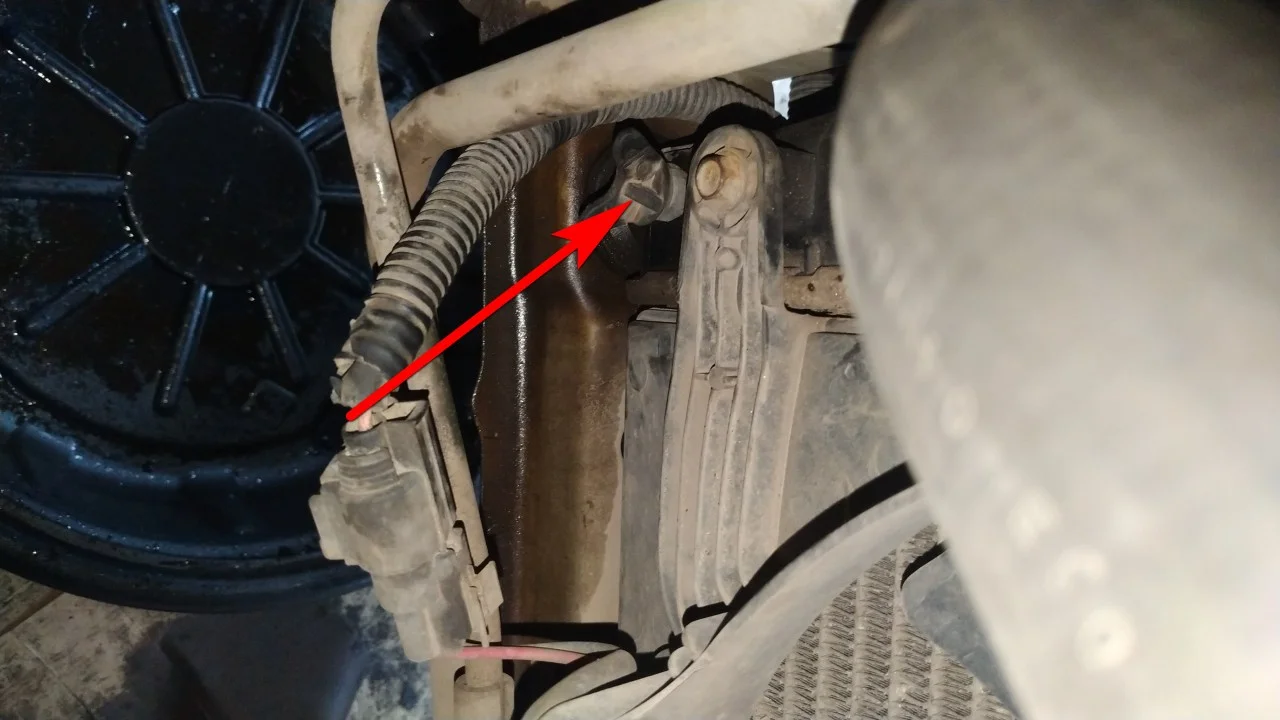

Также нам необходимо сразу же слить с радиатора охлаждающую жидкость, подставив снизу емкость для антифриза. Чтобы была возможность отключать патрубки системы охлаждения.

Теперь можем приступать к отсоединению всех проводов и патрубков от ГБЦ. Откручиваем три болта крепления корпуса воздушного фильтра (ключ на 10 мм). Отсоединяем гофру воздушного фильтра от дросселя, коллектора и клапанной крышки. Снимаем корпус фильтра.

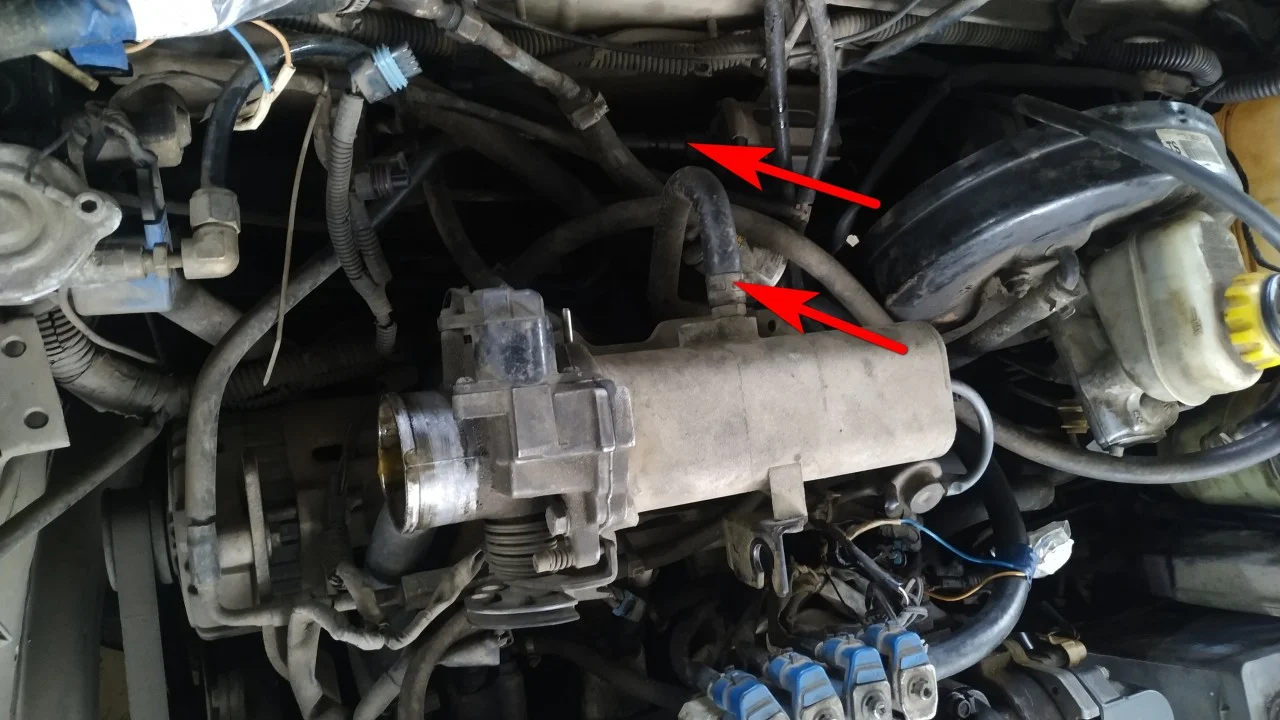

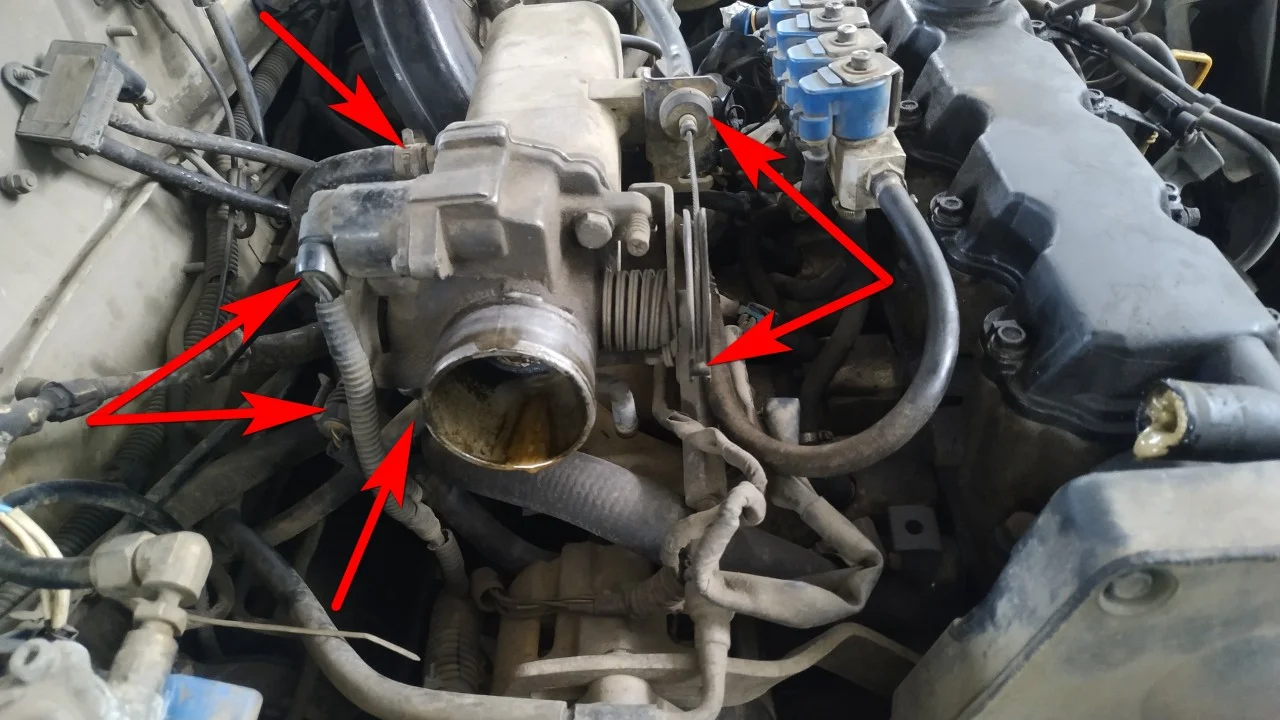

Отключаем от дросселя трос газа. Отключаем электроразъемы от датчика дроссельной заслонки и холостого хода. Отсоединяем патрубки подогрева дроссельной заслонки.

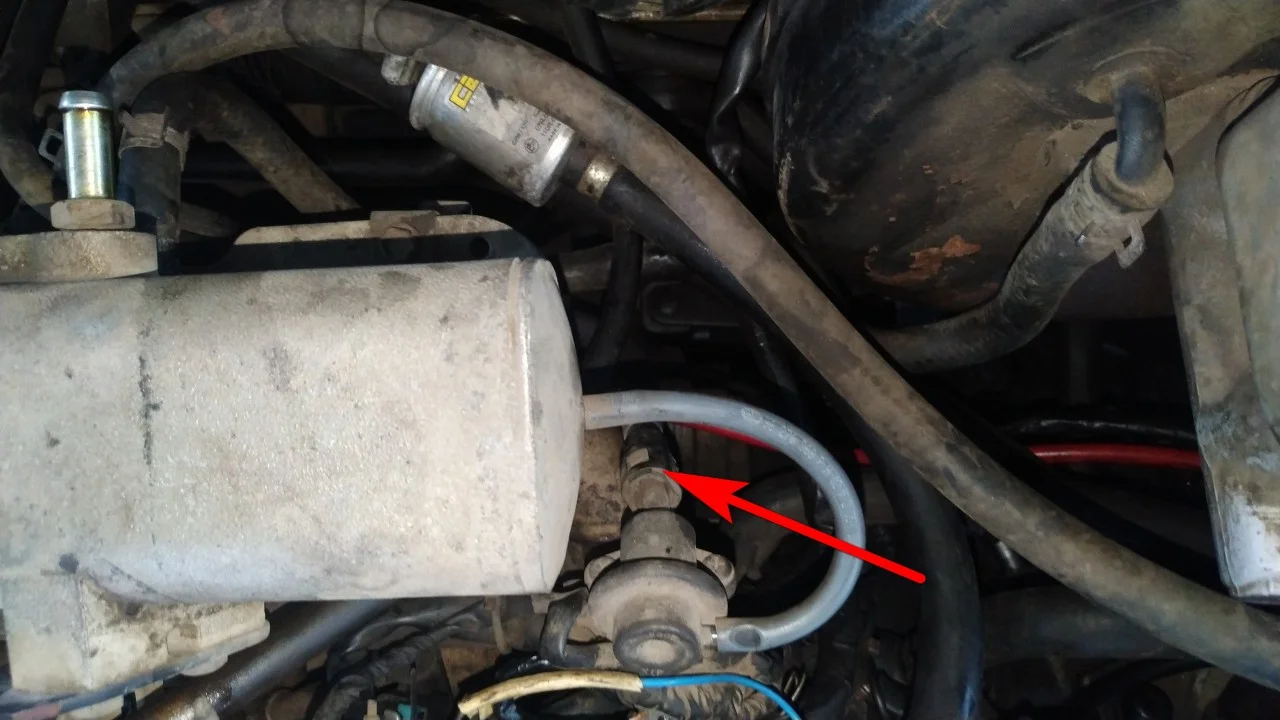

Отсоединяем от бензинового фильтра шланг подачи топлива на топливную рампу. Отсоединяем от впускного коллектора вакуумный шланг.

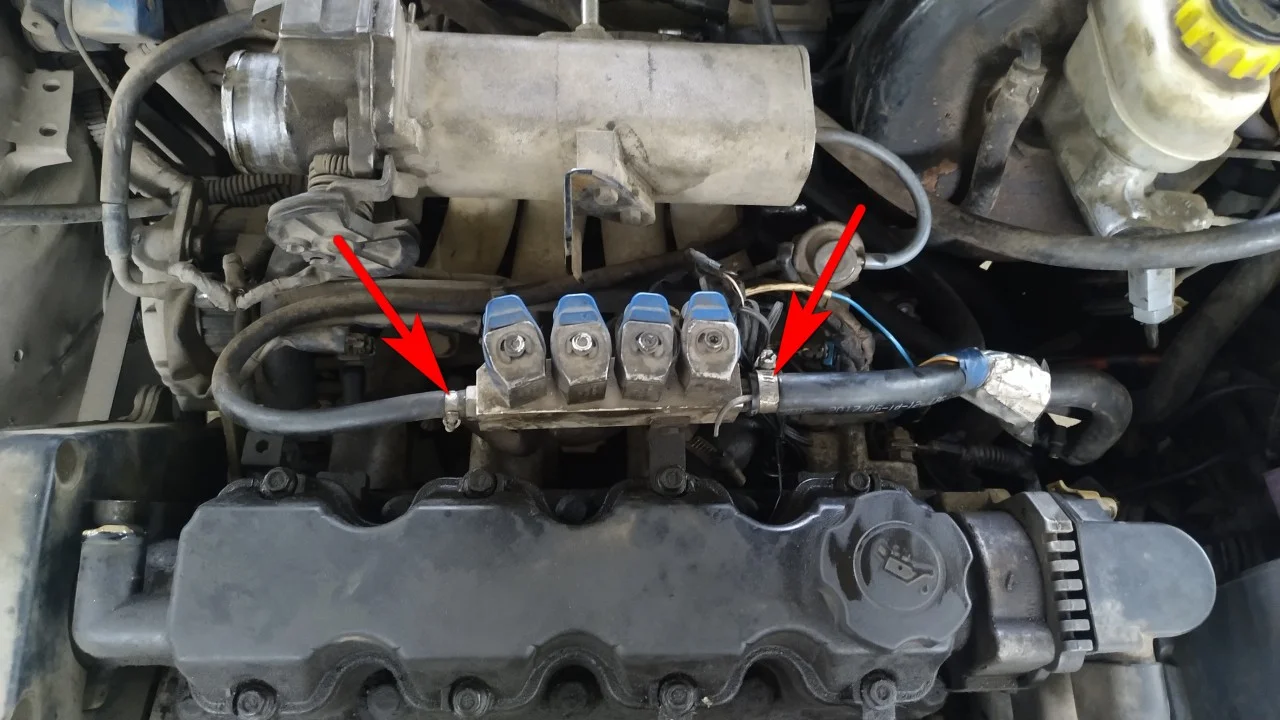

Отключаем шланг обратки топлива от клапана сброса давления на топливной рампе.

Так как на данном авто установлено ГБО, то будем и его отключать. Отсоединяем шланги и электроразъемы от газовых форсунок.

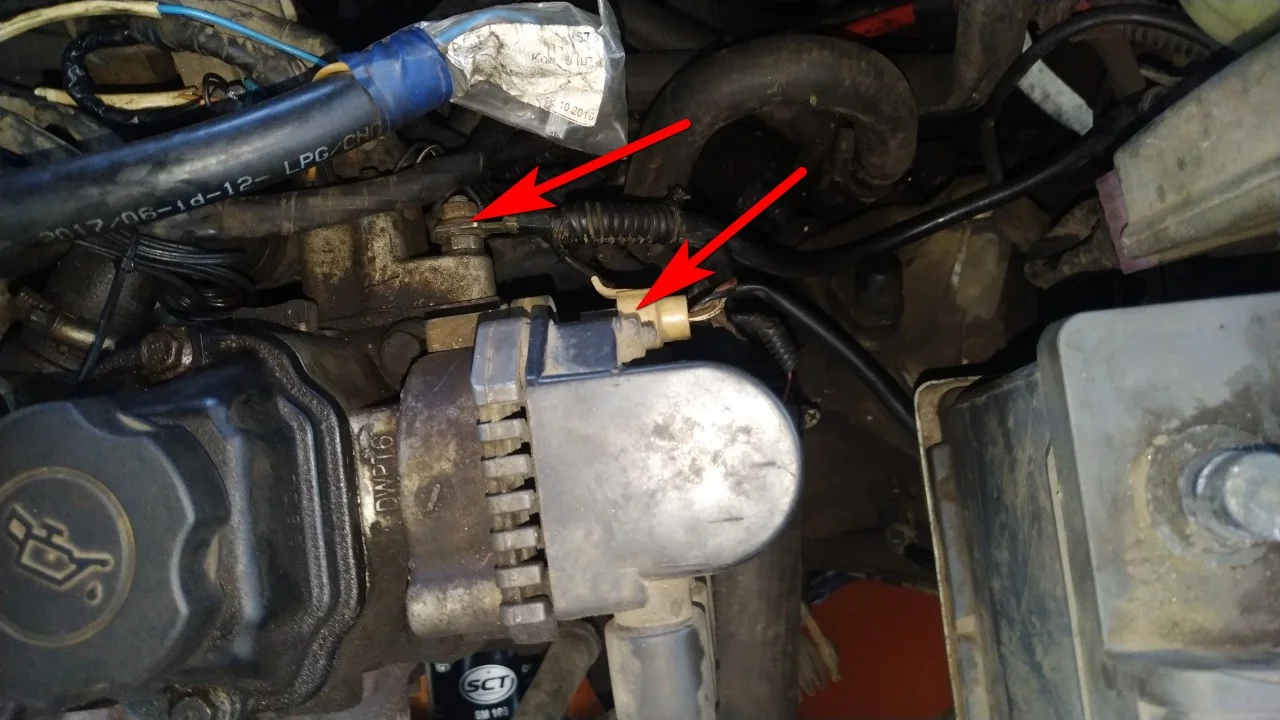

Отсоединяем электроразъем от катушки зажигания. С помощью ключа на 13 мм откручиваем от впускного коллектора провод массы.

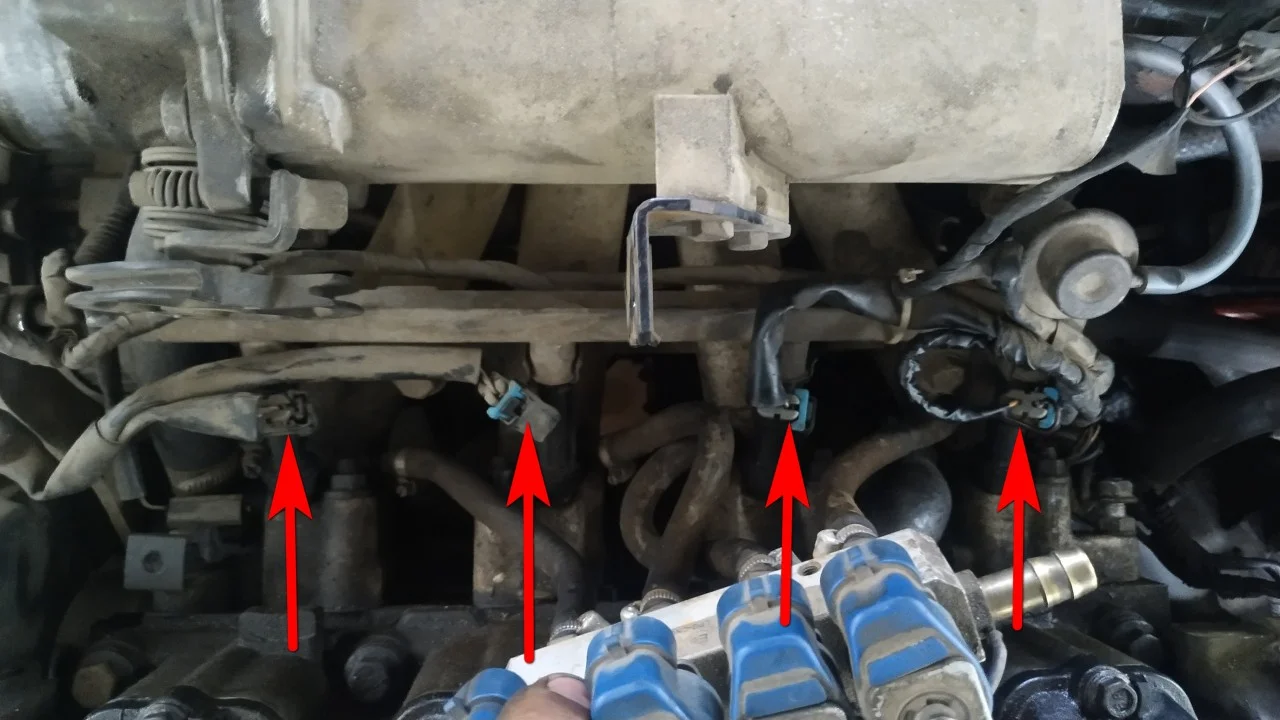

Отключаем электро разъемы от топливных форсунок и убираем косу проводов в сторону.

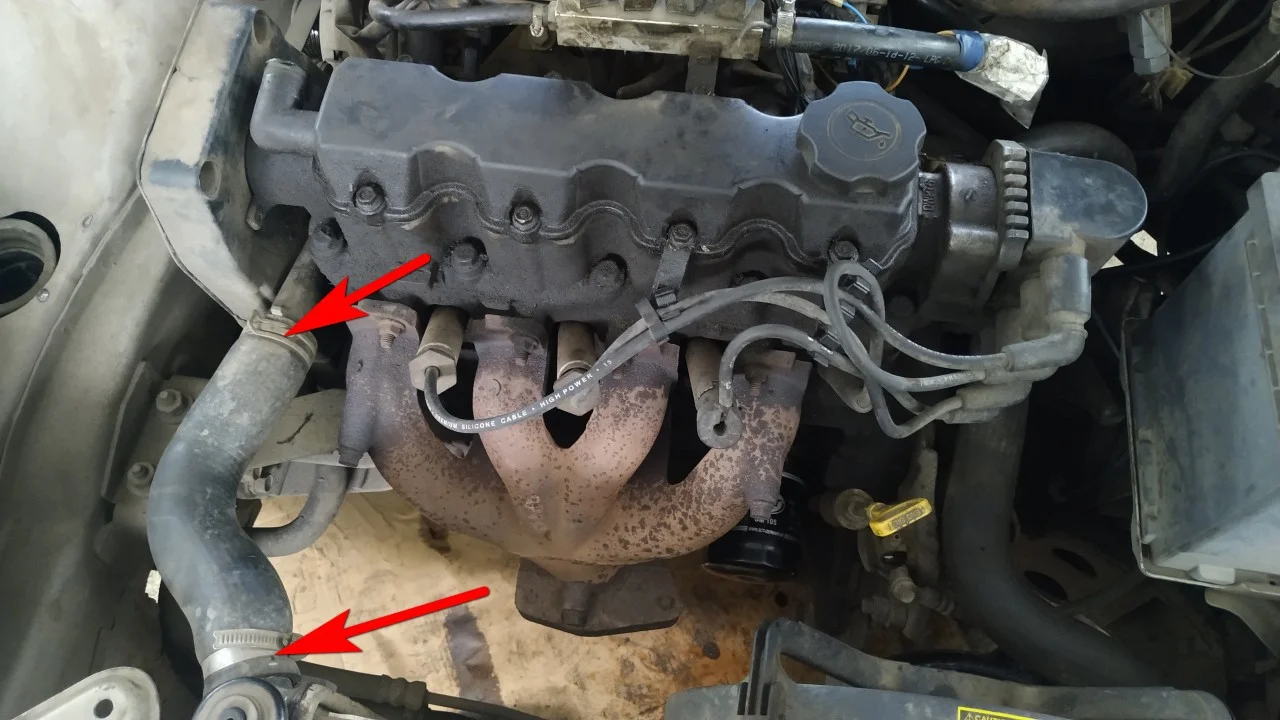

Снимаем верхний патрубок радиатора, открутив отверткой хомуты или сдвинув пассатижами евро хомуты.

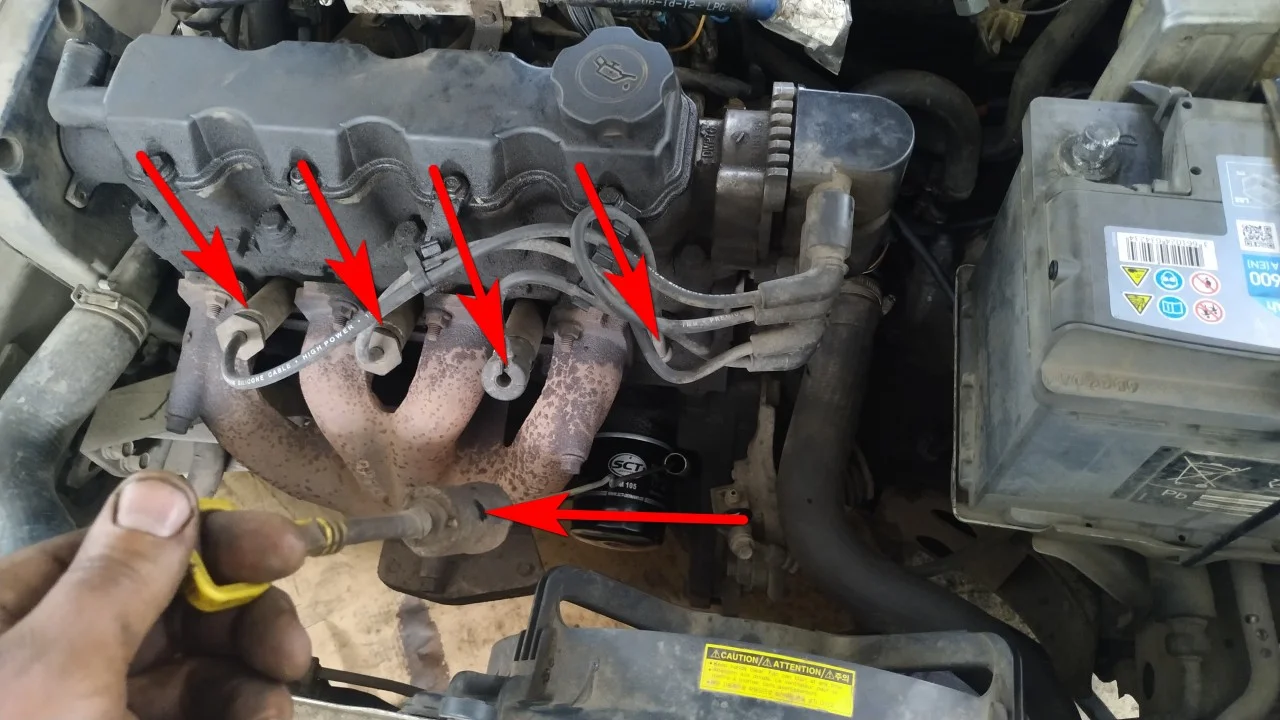

Вытаскиваем и убираем в сторону щуп уровня масла в двигателе. Снимаем и отводим в сторону свечные провода со свечей зажигания.

Под катушкой зажигания отключаем электроразъем датчика температуры охлаждения.

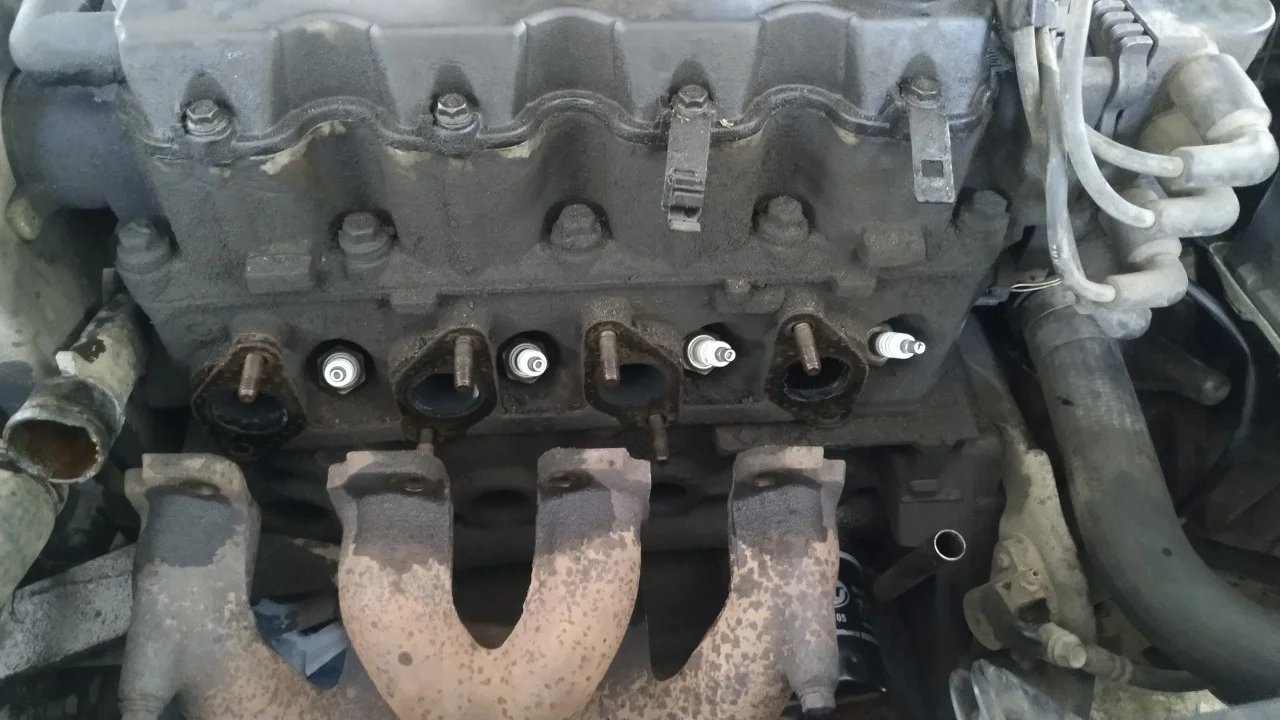

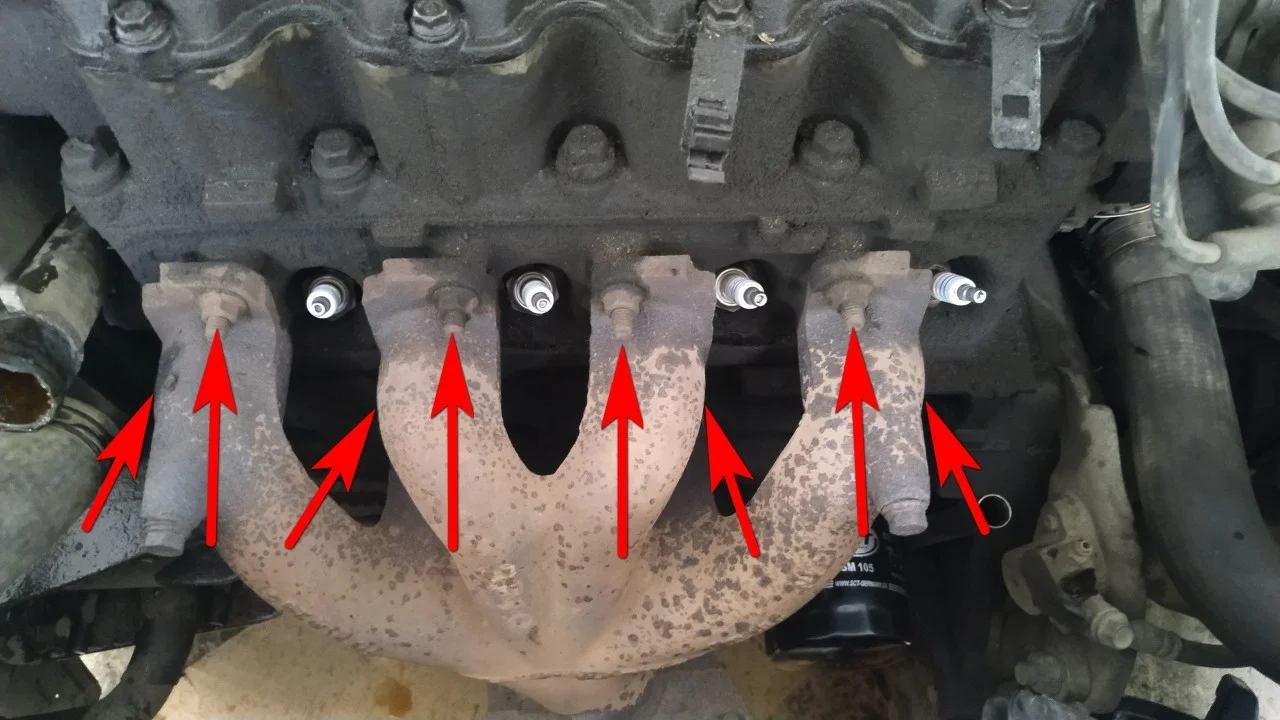

Далее будем снимать выпускной коллектор. Воротком с удлинителем и головкой на 12 мм откручиваем восемь гаек крепления коллектора.

И снимаем его со шпилек, потянув на себя.

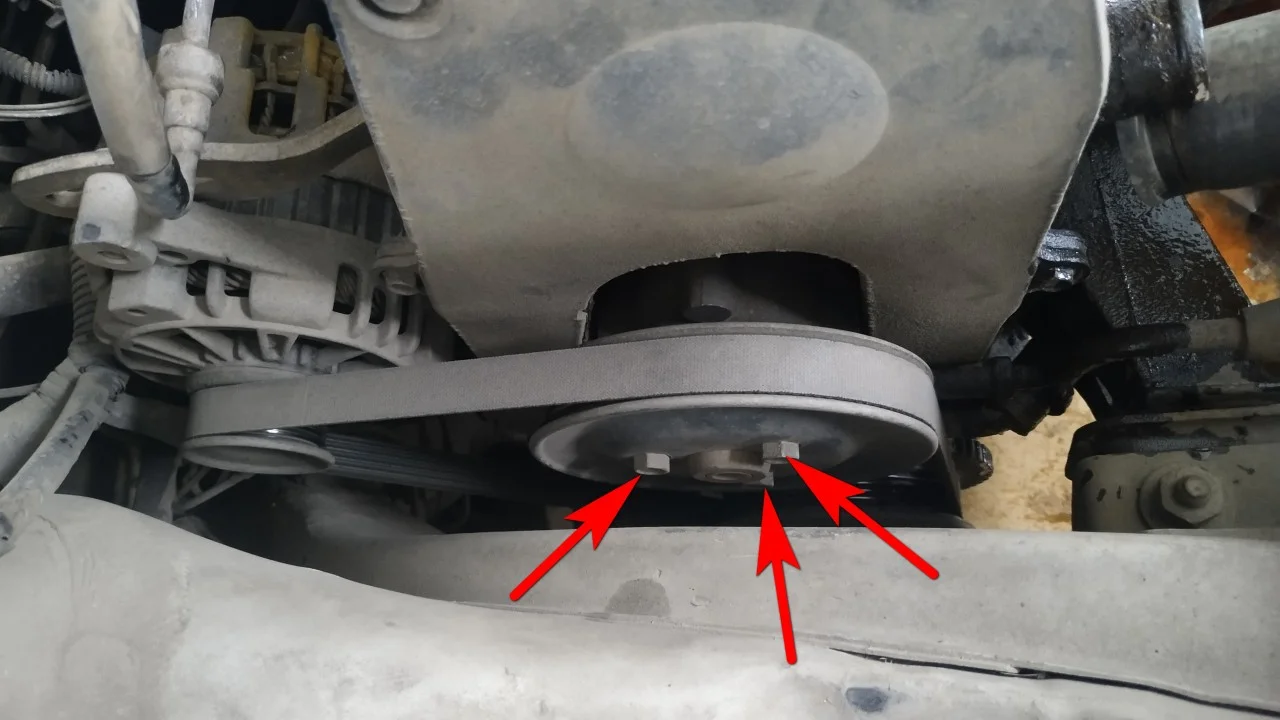

Теперь, когда уже, почти, всё отключено от ГБЦ, можем приступить к разбору ГРМ. Ключом на 10мм срываем затяжку болтов крепления шкива ГУРа.

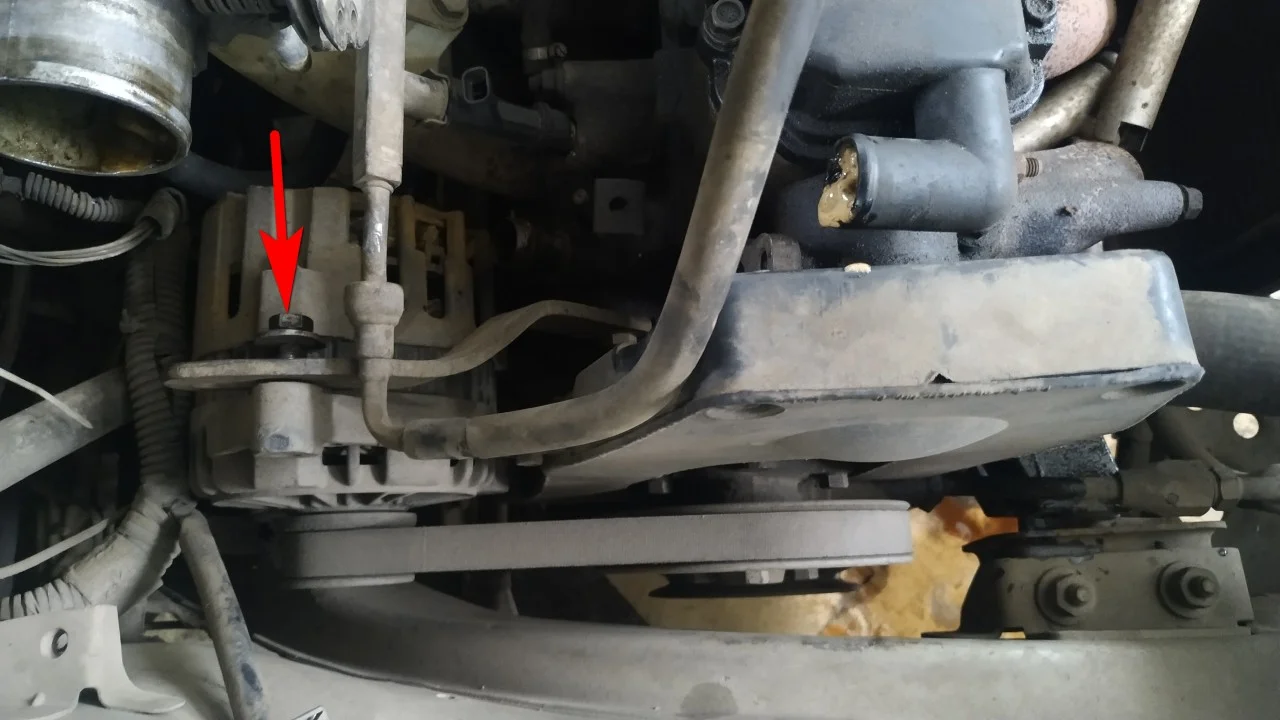

Ключом на 12 мм откручиваем болт крепления генератора к натяжной планке, ослабляя натяжку ремня. Снимаем ремень генератора. Откручиваем шкив гидроусилителя руля и снимаем его.

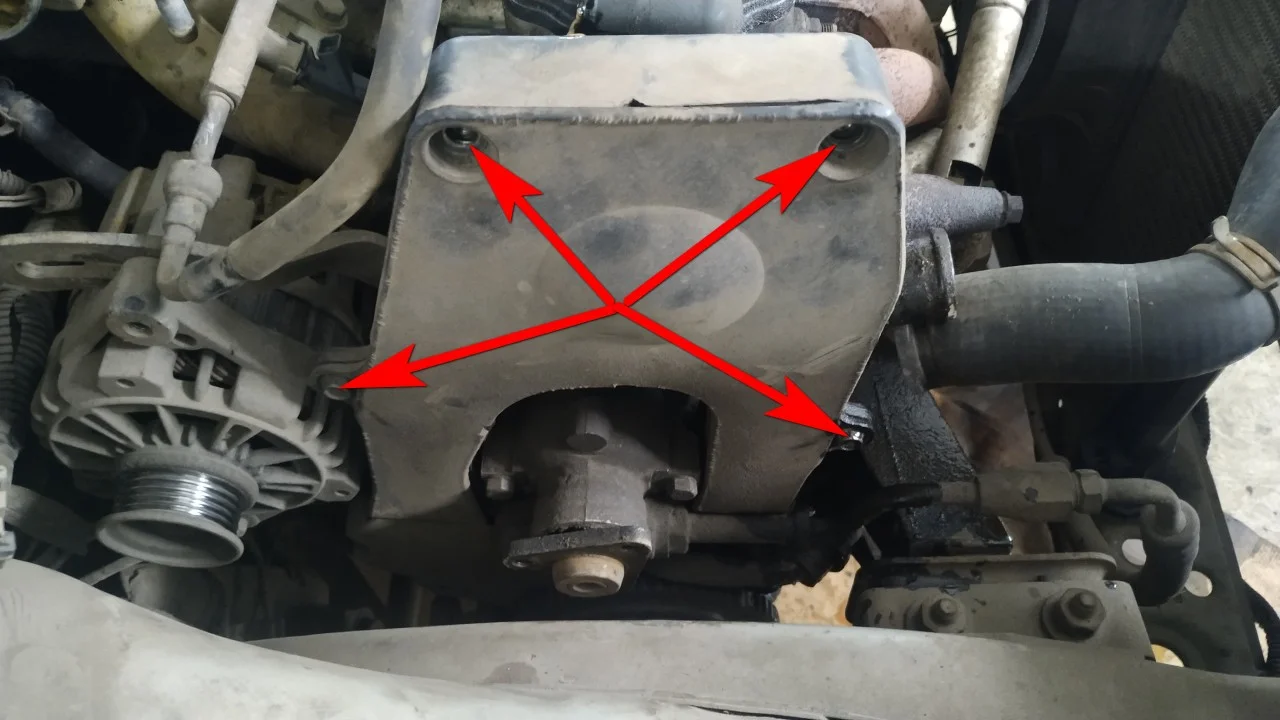

Трещеткой с головкой на 10 мм откручиваем болты крепления верхнего защитного кожуха ремня ГРМ (4 шт.). Снимаем защитный кожух.

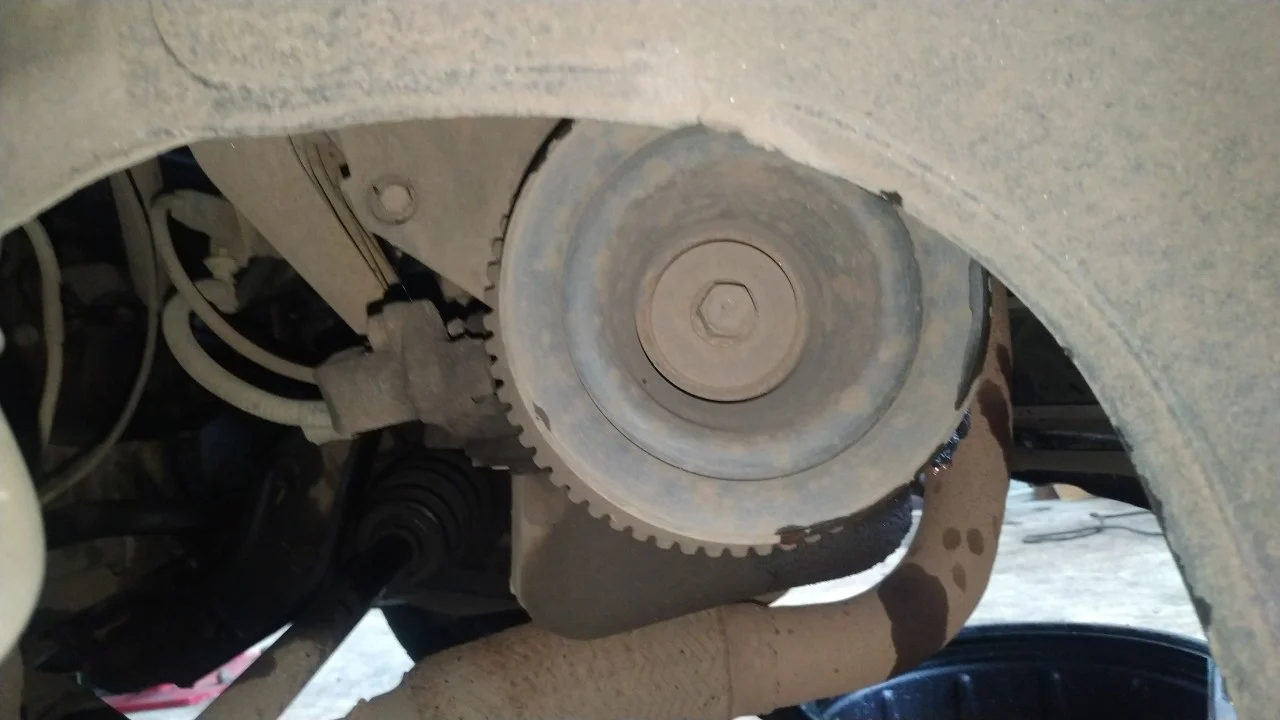

С помощью воротка, нескольких удлинителей и головки на 17 мм проворачиваем двигатель, за болт коленвала, до установки меток ГРМ.

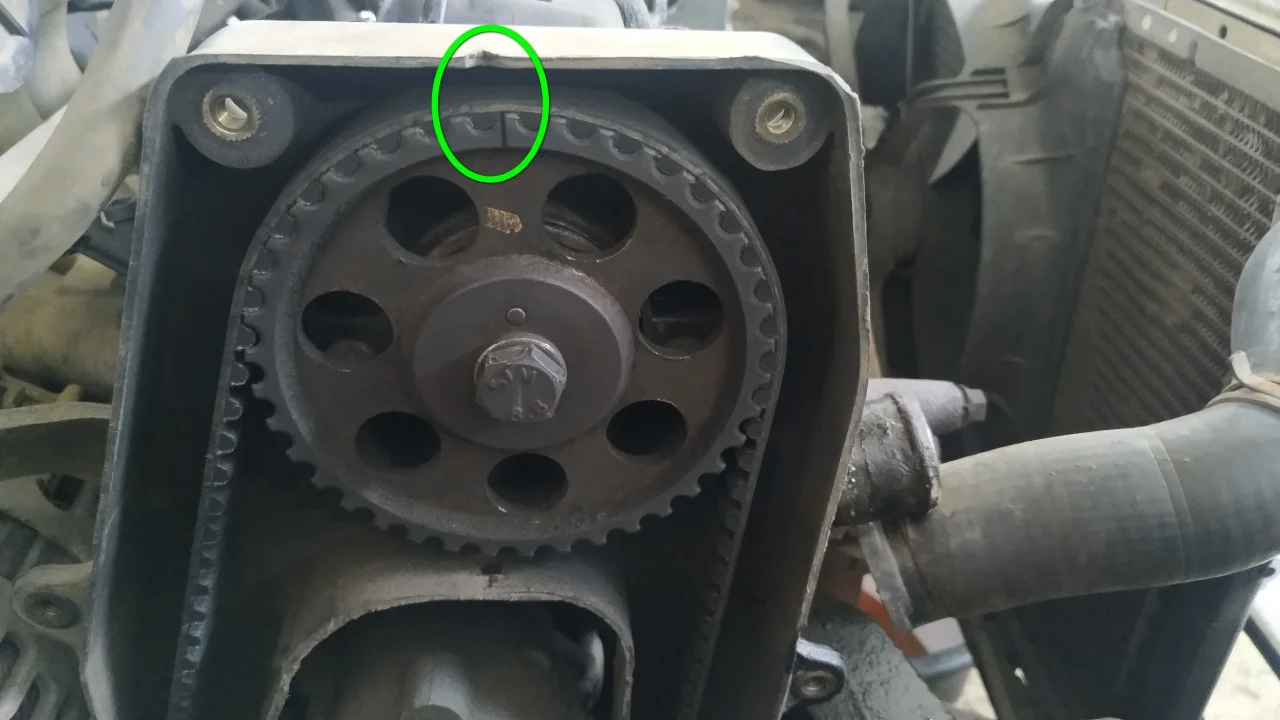

Метка на распредвале должна быть напротив отметки на внутреннем кожухе ГРМ.

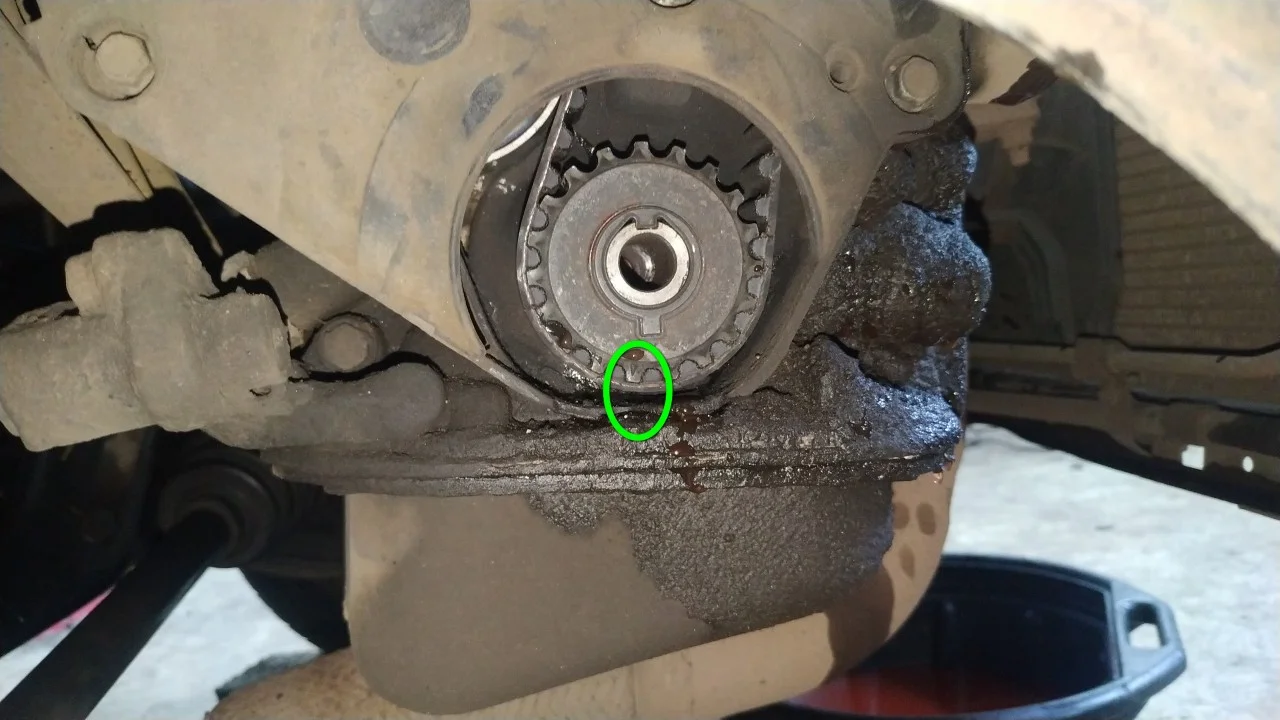

Откручиваем шкив коленвала и проверяем метку на звезде коленвала и корпусе маслонасоса. Шкив коленвала можно открутить с помощью пневмопистолета. Если такого нет, то нужен помощник, который сядет за руль авто, включить пятую передачу на КПП и выжмет педаль тормоза. Таким образом двигатель застопориться и возможно будет открутить болт коленвала. Так же и откручиваем болт крепления звезды распредвала.

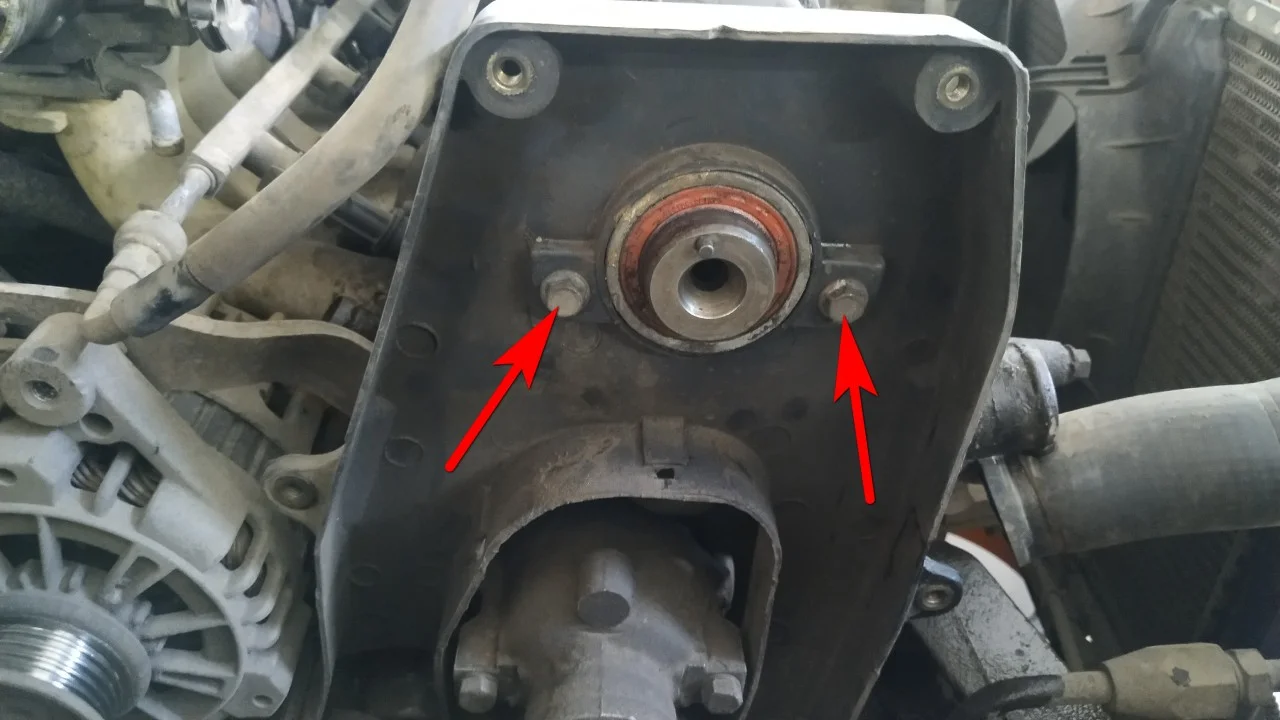

Сняв шкив распредвала откручиваем два болта крепления внутреннего кожуха ГРМ к ГБЦ. Используем ключ на 10 мм.

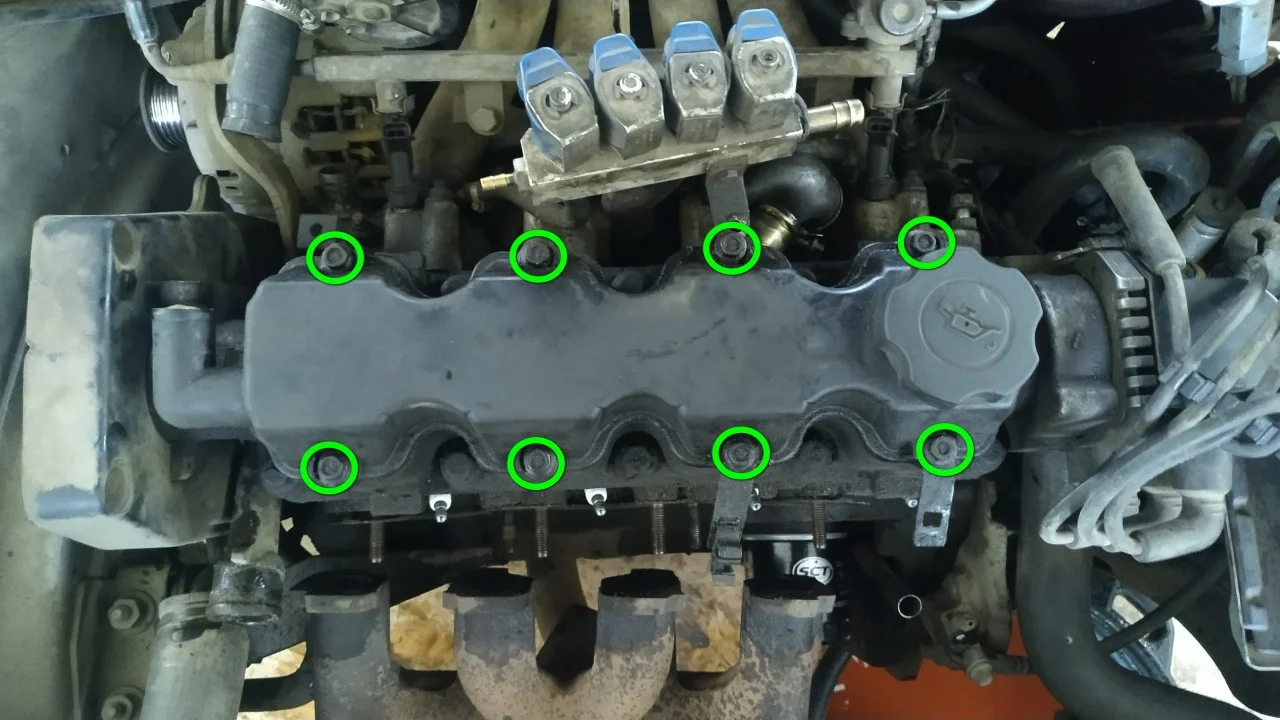

ГРМ разобран и можем приступать к снятию ГБЦ. С помощью ключа на 10 мм откручиваем восемь болтов клапанной крышки и снимаем её.

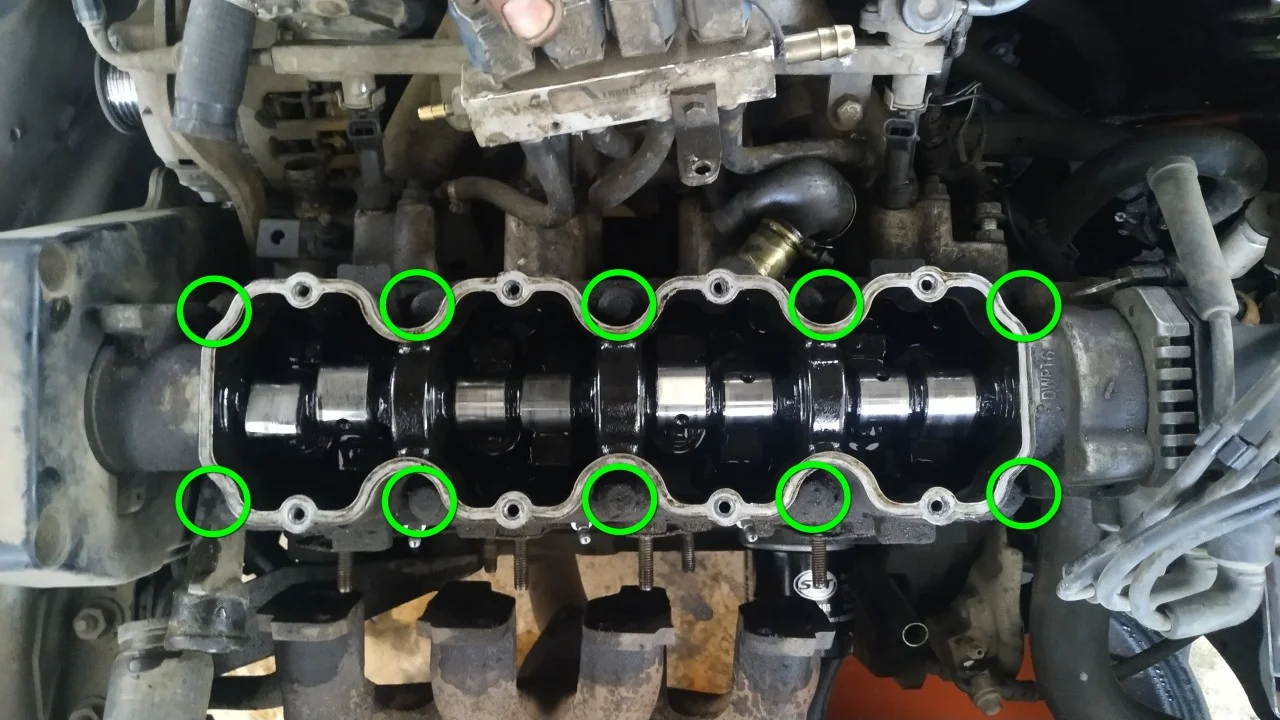

Воротком с удлинителем и головкой на 13 мм откручиваем десять болтов крепления ГБЦ к блоку двигателя.

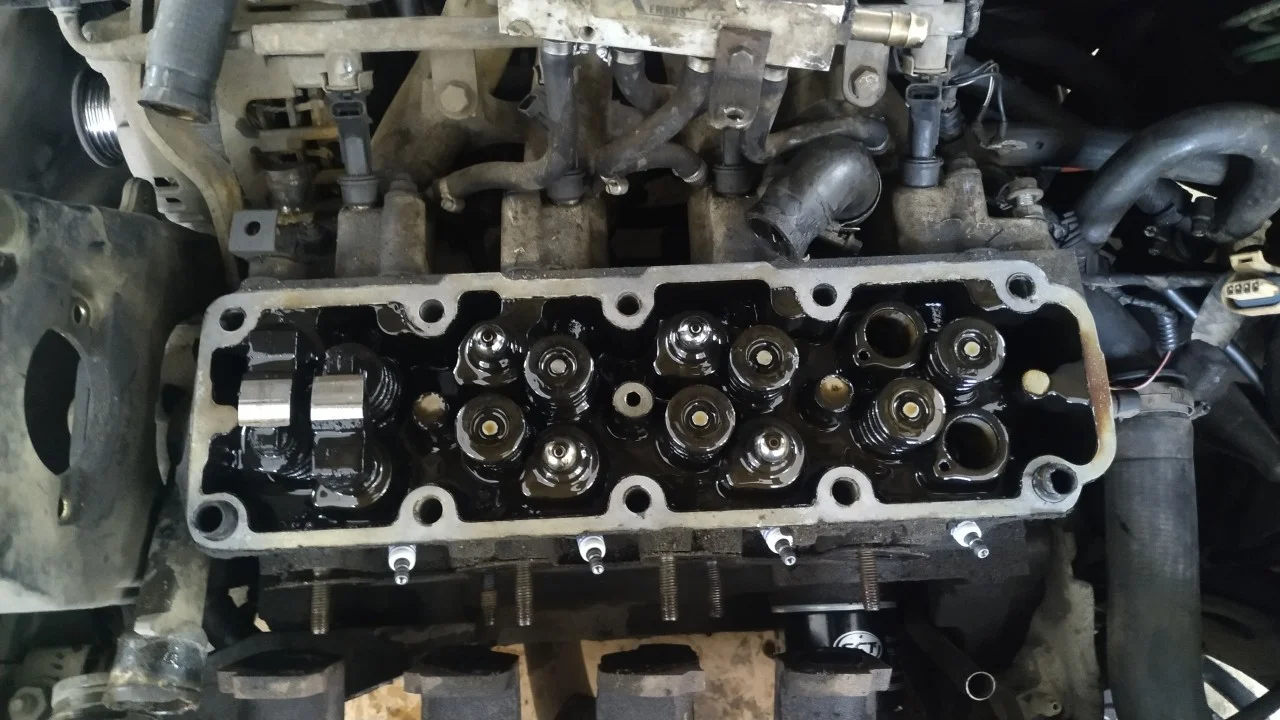

Снимаем постель распредвала. Снимаем все рокера и гидрокомпенсаторы.

Снимаем ГБЦ и ищем причину неисправности. Осматриваем состояние блока двигателя и прокладки.

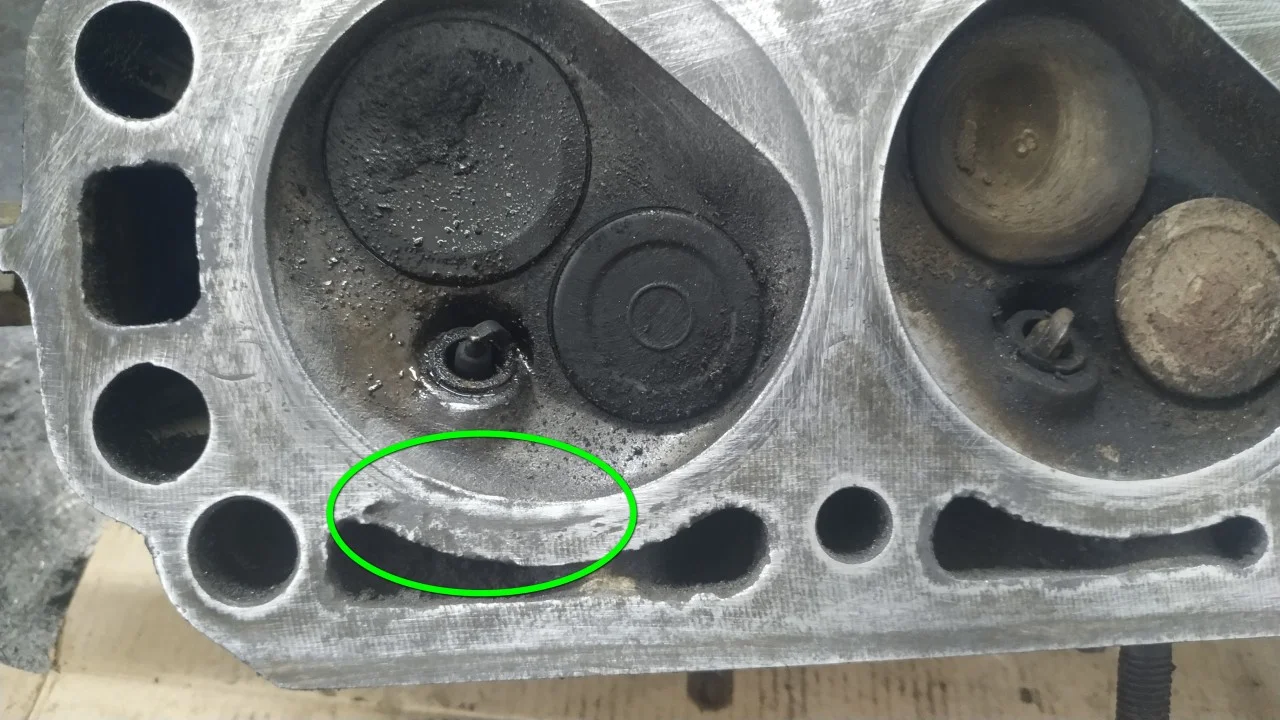

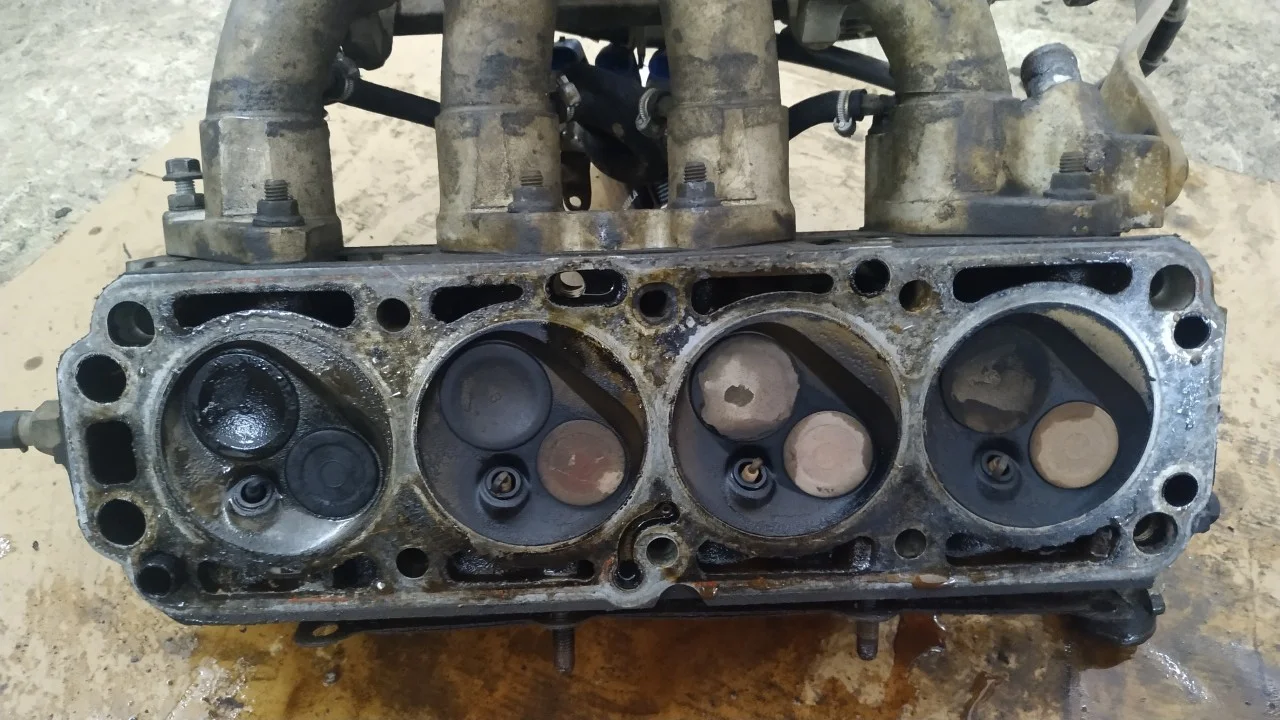

Осматриваем ГБЦ и видим явную причину пропуска охлаждающей жидкости в цилиндр двигателя.

Очистив плоскость головки и внимательно осмотрев место пропуска антифриза, принимаем решение отдать ГБЦ на расточку, чтобы выровнять плоскость головки.

Перед шлифовкой ГБЦ её необходимо разобрать и помыть. С помощью ключа на 12 мм откручиваем и снимаем впускной коллектор и термостат.

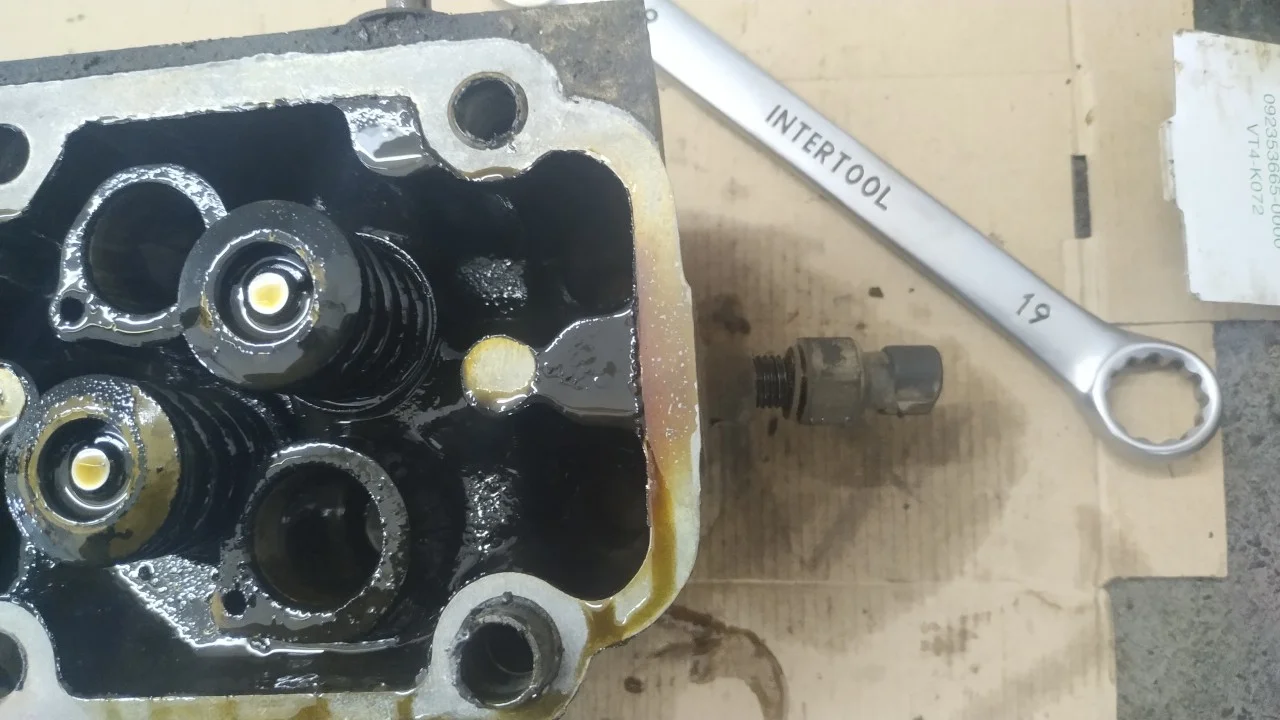

Выкручиваем датчик температуры охлаждающей жидкости ключом на 19 мм.

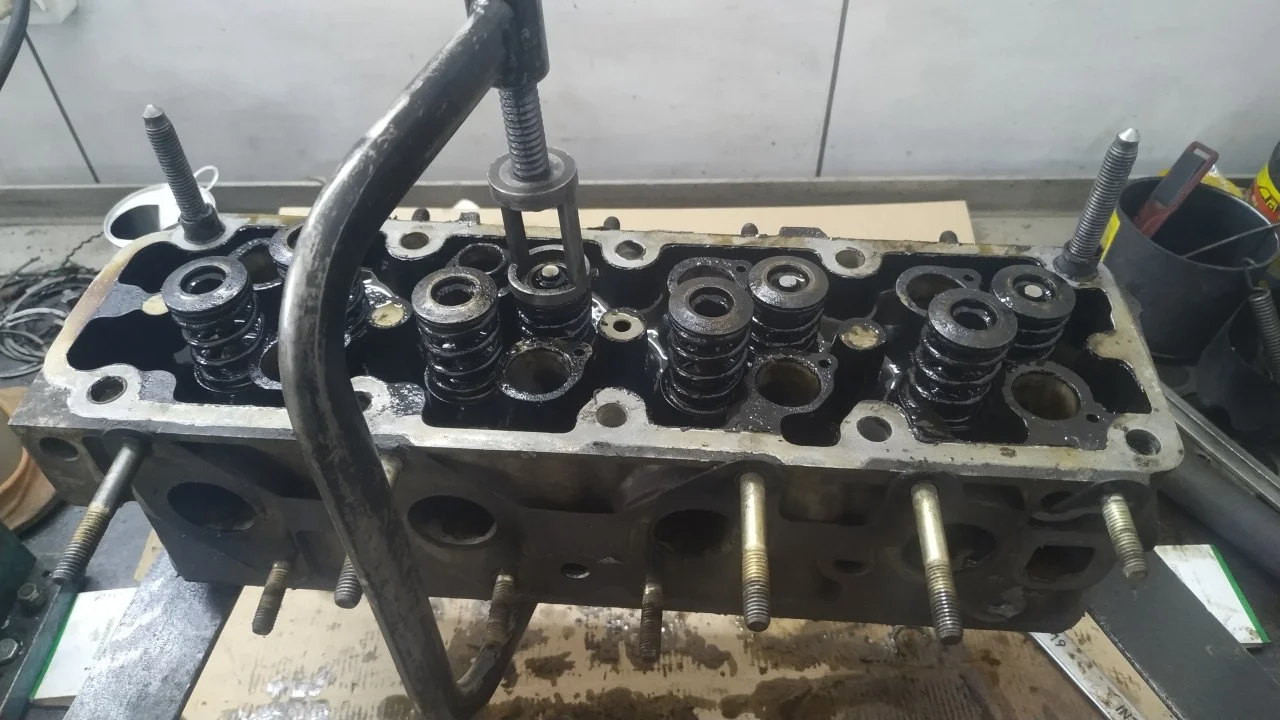

Рассухариваем клапана и отдаем ГБЦ на мойку и шлифовку.
