Замена блока датчиков ESP G419

Моноблок, объединяющий датчик поперечного ускорения -G200-, датчик скорости поворота -G202- и датчик продольного ускорения -G251- установлен под правым передним сиденьем. После замены блока датчиков ESP -G419- необходимо провести базовую установку датчика поперечного ускорения -G200-.

Снятие

• Снять правое переднее сиденье;
• Снять накладку порога;
• Поднять ковровое покрытие и отложить его в сторону;

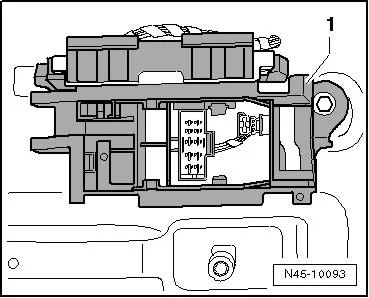

• Снять коммутационный блок -1-;

• Поднять напольное покрытие;

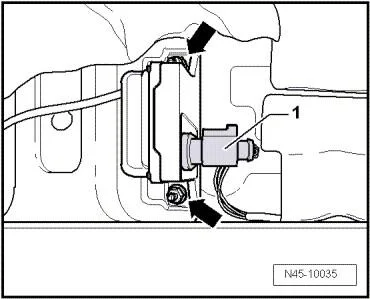

• Отсоединить разъем -1- от блока датчиков ESP -G419-;

• Открутить две гайки крепления -стрелки-;
• Извлечь блок датчиков ESP -G419-.

Установка

• Установка осуществляется в обратной последовательности;

При установке блока датчиков ESP -G419- необходимо обеспечить его правильное положение на кронштейне, исключающее появление в нем внутренних напряжений.

• Затянуть гайки крепления моментом 9 Нм;
• Выполнить базовую установку датчика поперечного ускорения -G200-;
• Подключить тестер -VAS 5051- и выбрать функцию.
