Замена масла в вариаторе на Nissan Qashqai

Для замены масла в CVT потребуется масло вариаторное NISSAN CVT Fluid NS-2, оригинальный код KLE52-00004. Нужно будет приобрести 2 канистры по 4 литра.

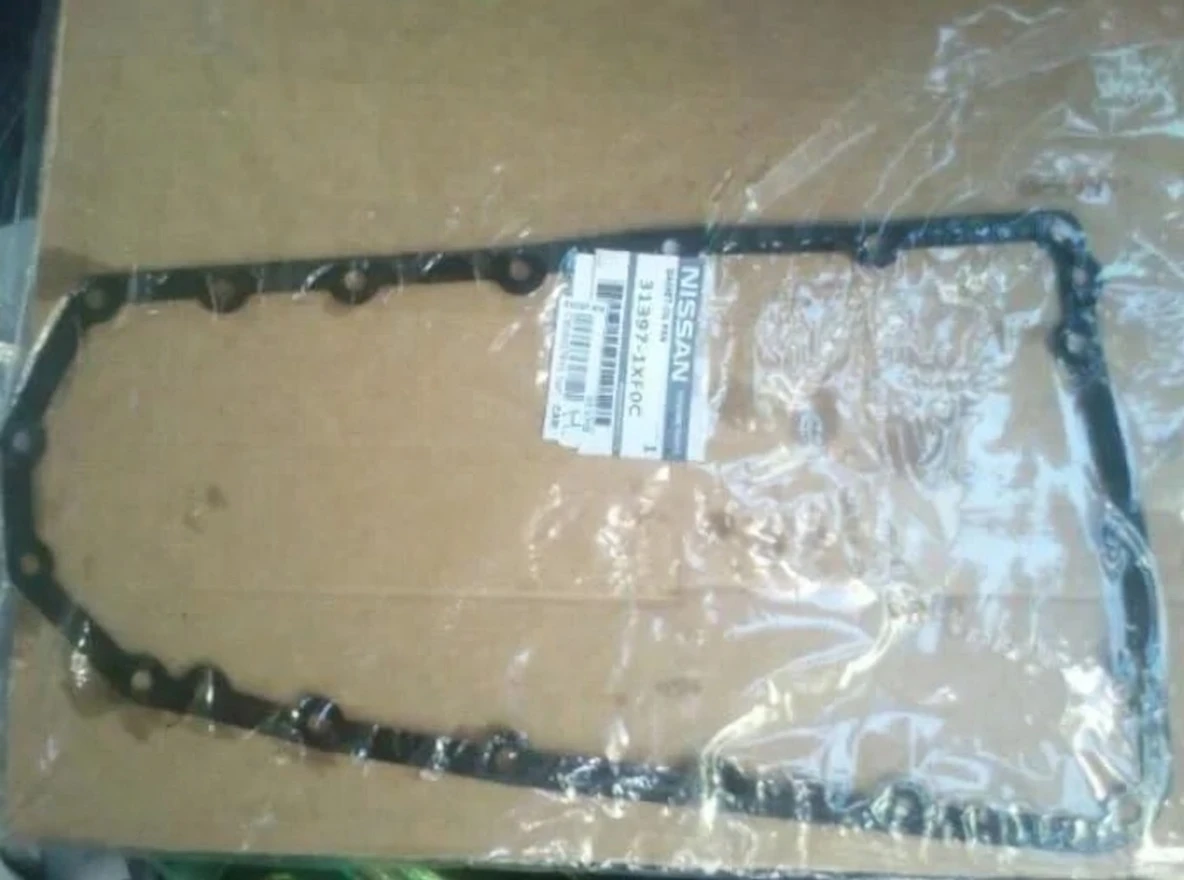

Поскольку замену масла вариатора рекомендуется не только со снятием поддона и чисткой магнитов, а еще и со сменой фильтра то рекомендуется приобрести как новую прокладку поддона вариатора NISSAN GASKET OIL-PAN с оригинальным номером 31397-1XF0C так и еще марочку мелочей...

Уплотнительное кольцо масляного фильтра в охладителе

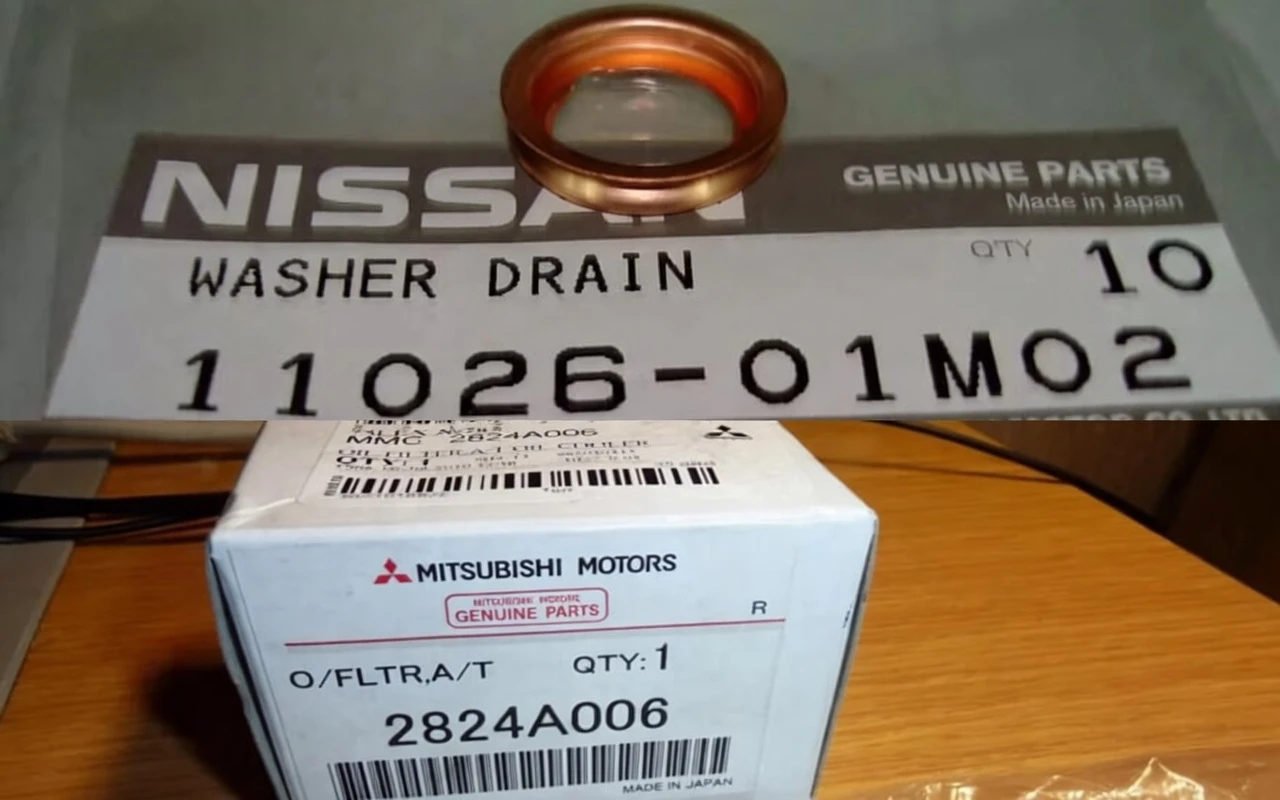

Прокладка сливной пробки и фильтр маслоохладителя вариатора Кашкай.

Перед заменой масла в вариаторе необходимо снять защиту картера/КПП согласно инструкции производителя или снять заднюю часть заводского щитка. Демонтаж производить на яме, эстакаде или подъемнике.

Для этого следует открутить 2 болта на 10 по бокам крепления к передней части подрамника и снять 4 пистона с боковых частей и 1 пистон с передней части подрамника.

Для снятия пистонов нужно подцепить центральную часть пистона и потянуть ее вниз примерно на 8 мм. После этого пистон легко достается из отверстия.

Болты удобно откручивать головкой, т.к. они утоплены внутрь щитка. Но можно обойтись и обычным рожковым ключом.

Когда доступ к моторному отсеку открыт, можно приступать к непосредственной процедуре замены масла.

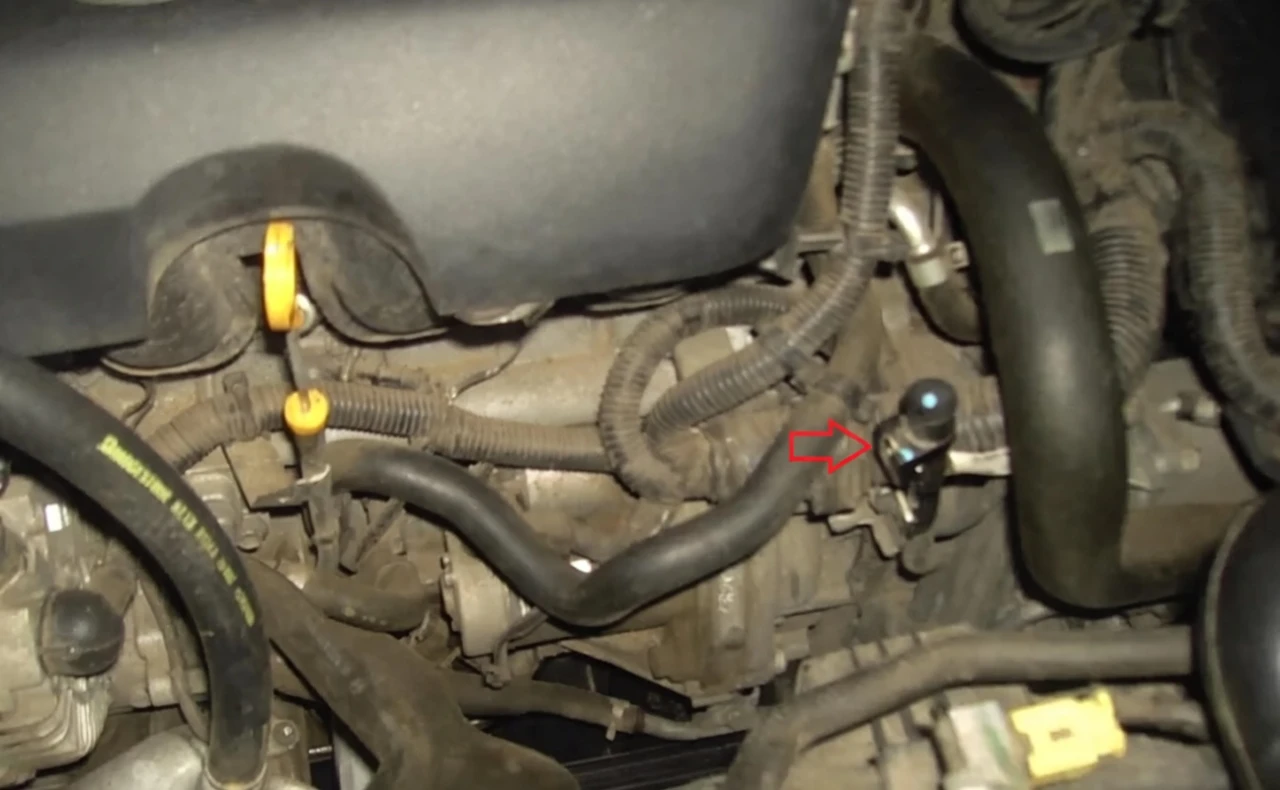

Замену масла в вариаторе необходимо производить на прогретых двигателе и коробке передач. Прежде чем начать сливать масло, нужно вынуть щуп CVT и проверить уровень.

Для извлечения щупа из посадочного места на трубке следует шлицевой отверткой нажать на стопорный язычок и потянуть щуп вверх.

На прогретой коробке уровень масла будет выше рисок щупа и стремиться к надписи >HOT<.

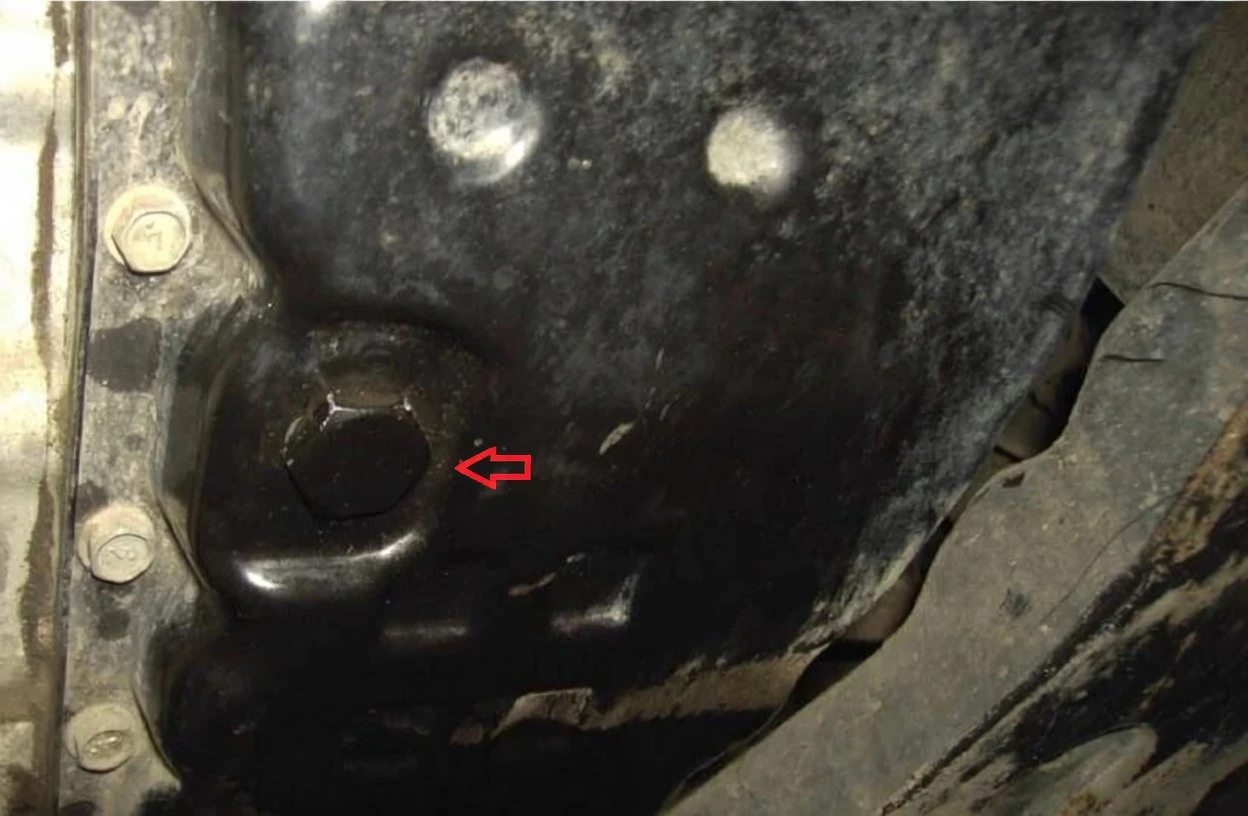

Далее, следует установить емкость для слива старого масла под сливную пробку CVT, расположенную на поддоне коробки.

Сливная пробка поддона вариатора Кашкай откручивается ключом на «19». Кстати, при её обратном закручивании, рекомендуется затягивать динамометрическим ключом с усилием 35 Нм. Поскольку под ней находится медная уплотнительная шайба, да и резьба там нежная можно сорвать тогда придется еще бежать и за новым болтом (ном. 3137731X06)

Старая и новая шайбы под сливной болт. Обязательно меняется при каждой замене жидкости.

Нужно помнить, что лучше знать, сколько масла слилось из коробки, чтобы проще было ориентироваться при заливе. Сливаться масло из коробки может до 20-25 минут.

Как из сливного отверстия перестало капать, можно откручивать сам поддон. Болты крепления, все 18 штук, откручиваем головкой на «10». При снятии будьте осторожны, ведь там еще будет масло (из за особенности конструкции), поэтому лучше приоткрутить и с одной стороны оставить несколько болтов, чтобы не хлынула вся та жижа.

Вот так выглядит вариатор Кашкая со снятым поддоном. Картина открывается на гидроблок и фильтр грубой очистки в нем, который обязательно чистить от стружки, а если сильно загрязнен, то и вовсе лучше поменять ведь вариатор как никакая другая коробка, ОЧЕНЬ боится стружки. Поэтому далее будем снимать тот самый сетчатый фильтр...

Фильтр также откручивается головкой на 10.

На этом слайде можно увидеть всю ту грязь и стружку что осела не сетке и не попала в соленоиды гидроблока.

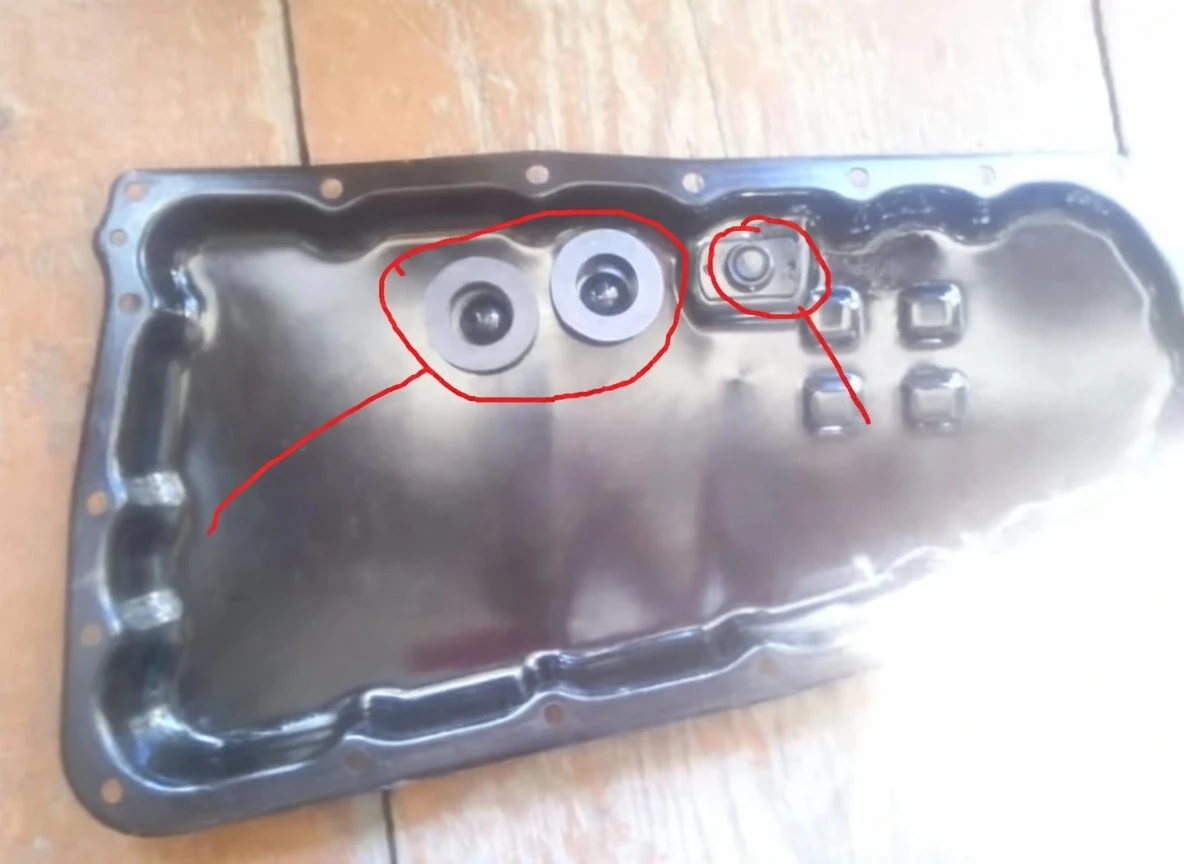

На поддоне расположены 2 магнита. Весь налет с них необходимо удалить и вытереть поддон начисто безворсовой ветошью, чтобы в вариатор не попал никакой мусор. Это важно!

Вот так выглядят магниты до чистки от стружки.

А вот так после очистки...

так само качественно очищаем и поддон.

При обратной установке старого или нового фильтра грубой очистки не теряйте вот это уплотнительное кольцо, многие о нем забывают и тогда фильтр стоит не плотно пропуская грязь. Далее, прикрутив поддон предстоит добраться до фильтра тонкой очистки....

Чтобы достать фильтр из теплообменника предстоит не простая работа, нужно будет демонтировать воздуховод, аккумулятор, открутить и отложить в сторонку «мозги».

Площадку, которая будет мешаться вряд ли получится демонтировать, но в принципе можно обойтись и так, рукой вполне можно добраться, если что то можно и снять колесо да отогнуть подкрылок и с под низу крутить, но думаю до этого не дойдет.

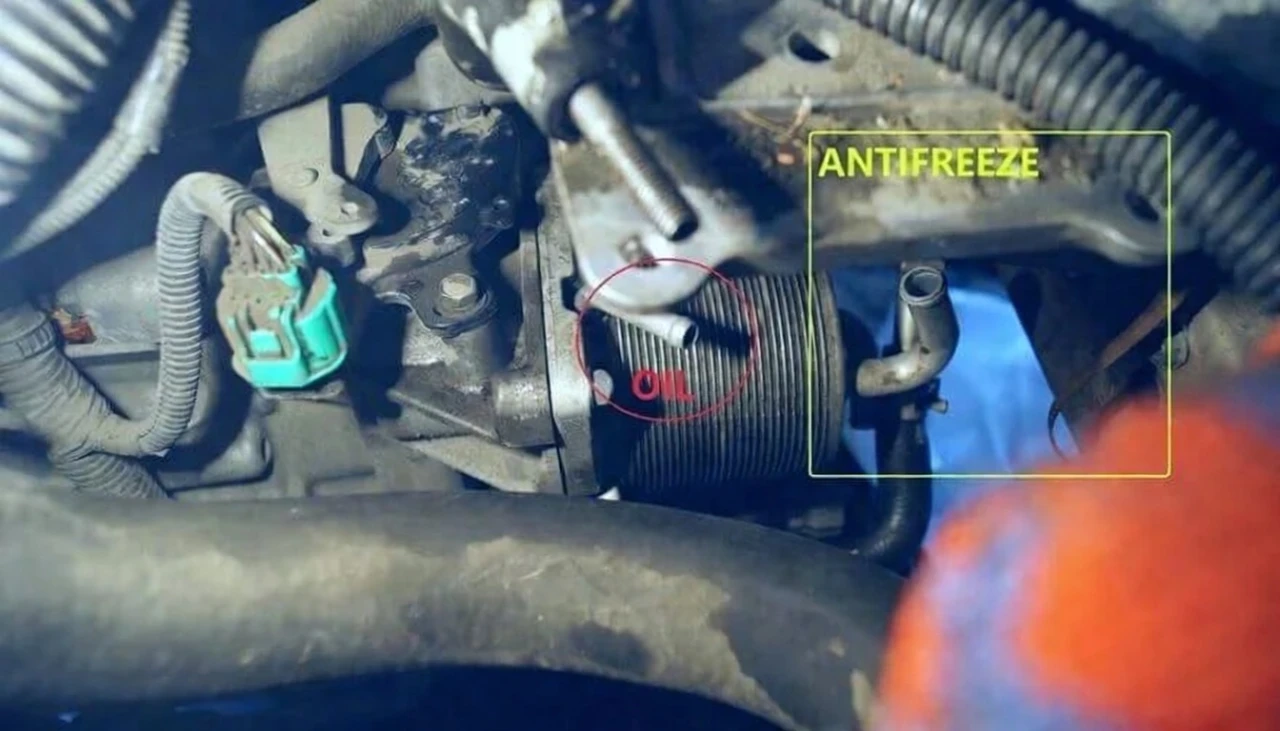

Там кстати смотрите не перепутайте шланги, вдруг будите снимать… а то вместо жидкости варика начнете еще и слив антифриза.

Откручиваем маслоохладитель чтобы достать фильтр тонкой очистки. Там 4 болта под ключ на «10»

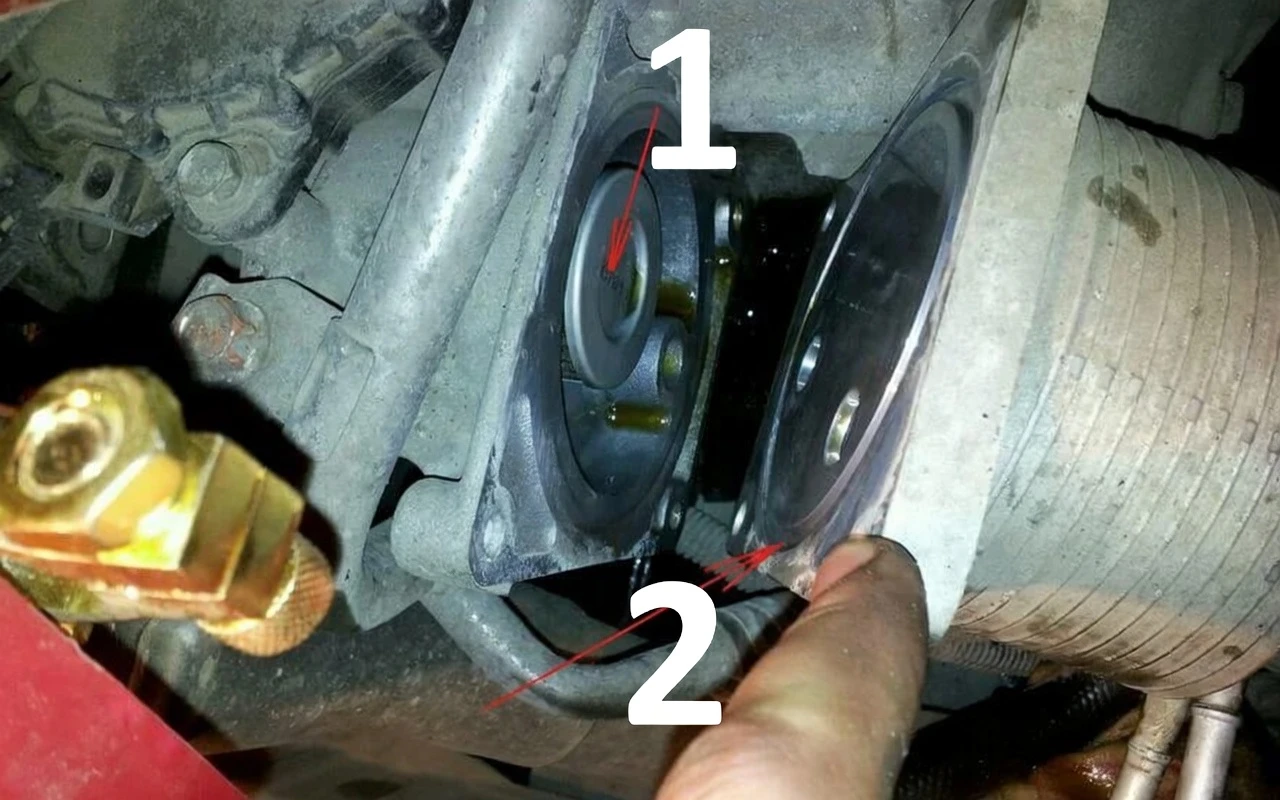

Вот наконец то можем вынимать фильтр (демонстрирую охладитель на Митсубиси, поскольку свою фотку сделать не смог). Не забудьте поменять уплотнительное резиновое кольцо, а так же проследить чтобы была резинка на бочонке фильтрующего, поскольку часто она остается внутри и владельцы удивляются почему новый фильтр не хочет влазить.

Достаем старый и меняем на новый фильтр тонкой очистки масла вариатора Кашкая.

Вот так выглядит старый фильтр тонкой очистки.

Чтобы максимально слить старую жидкость CVT рекомендуют слить её и из радиатора охлаждения, стоящего внизу, перед основным радиатором системы охлаждения двигателя.

Для этого снимаем трубки с радиатора и также сливаем немного жидкости, в некоторых случаях даже промывают радиатор.

Осталось залить новое масло в CVT, для чего и нужно знать количество слитого, примерно получается от 7 до 7,5 литров, все будет зависеть от того насколько вы качественно слили. После залива нужно проверить его уровень по щупу. Тут есть свои нюансы. На этом процедура почти завершена!

Вставляем щуп для проверки уровня (провернув его в сторону чтобы не зацепился за защелку). Сразу после заливки уровень может быть чуть выше отметки «HOT»…

… А если погонять ручку по передачах (задерживая в каждом положении на 10 сек)то опустится и до «COLD» (желательно чтобы уровень был не ниже верхней отметки), но поскольку уровень должен меряться на прогретом движке то перед контрольным замером прогреваем двигатель (заметьте что коробка прогревается медленнее). Проверка осуществляется на 70-80 градусах. По мере прогрева уровень масла будет подыматься и на полностью прогретом вариаторе он должен быть ближе к верхней риске промежутка «ГОРЯЧИЙ», если у вас не так то следует чуть долить. Но главное НЕ перелить!

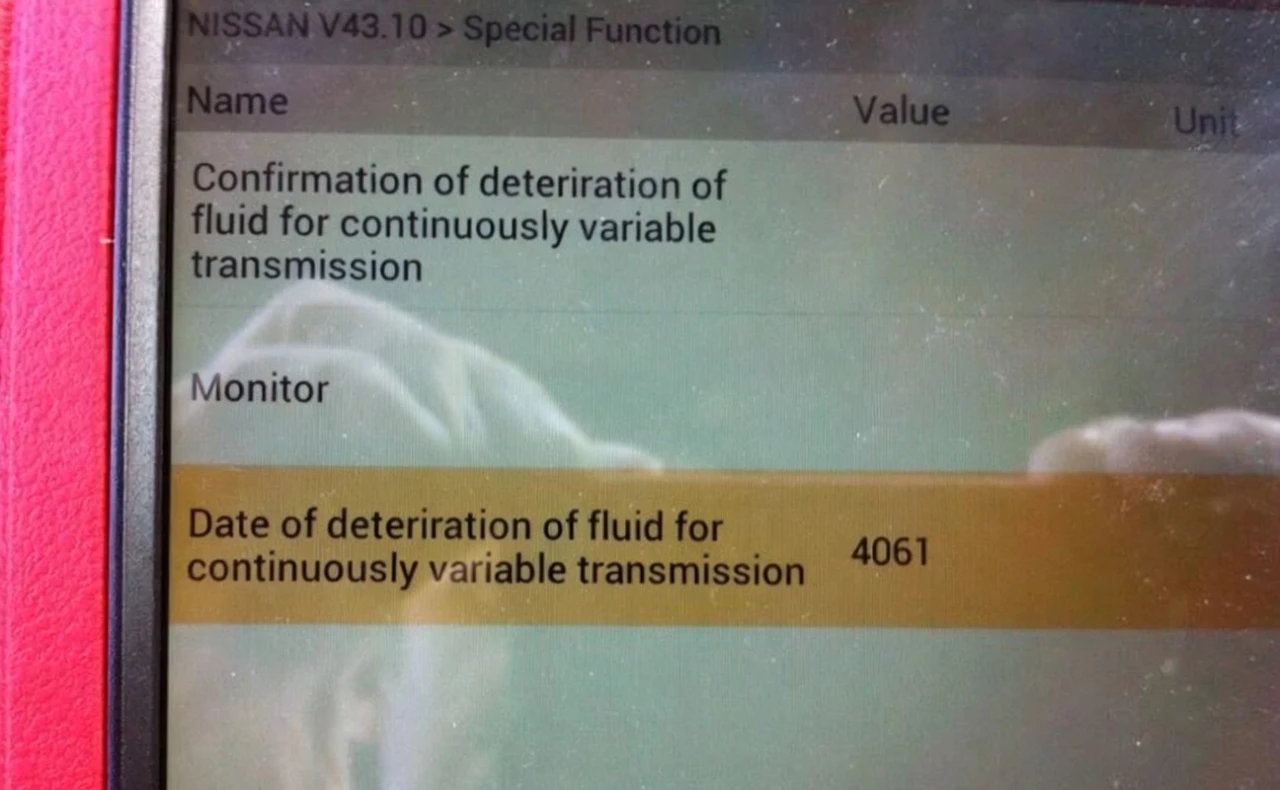

Для правильной работы насоса давления масла необходимо обнулить счётчик старения жидкости! Поскольку его производительность задаётся ЭБУ и по мере износа масла оно меняется. По этому если у вас нет своего сканера NISSAN CONSULT III или Launch X431 Diagun, то все же придется обратится на СТО.
