Ремонт/замена микро мотора редуктора заслонки печки ВАЗ 2110
Одной из самых распространённых болячек ВАЗ 2110, мы бы даже сказали неисправность «стандартная» — это печка данного автомобиля. В нашем случаи поток воздуха был постоянно горячим (возможно постоянно холодный), на изменения положения рычага печки реакции никакой. Это связано со специфической конструкцией отопления в ВАЗ 2110. Оно устроено так, что нет крана подачи охлаждающей жидкости в радиатор, а регулирование температуры потока происходит посредством работы воздушной заслонкой (улица/радиатор). То есть охлаждающая жидкость в радиатор печки подаётся постоянно.
Весь процесс ремонта своими руками описан в данной фото инструкции. А если вас интересуют другие причины почему не работает печка ВАЗ 2110 читайте нашу статью.
Первым делом нужно определить причину проблемы. Практически в 90% случаев виновником "неработающей печки" или «постоянно работающей» печки, является заслонка воздуховода, а точнее её микро редуктор, в силу специфичности конструкции отопления на ВАЗ 2110.
Поэтому разбираем на центральной консоли сопла, т.е. снимаем их.

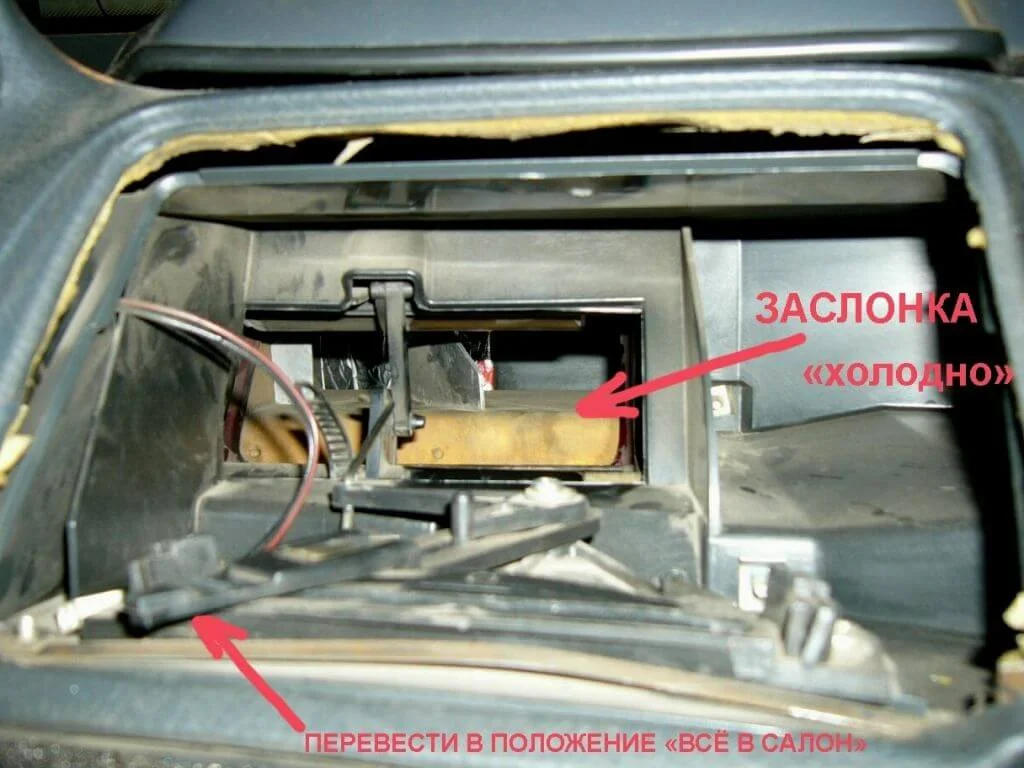

Далее с помощью рычага регулирующий подачу воздуха(переводим его в крайнее левое и крайнее правое положение), нужно посмотреть движется ли заслонка.
В нашем случае, действительно заслонка не реагирует на движение рычага, и её заклинило в одном крайне правом положении.
На изображении показано правильная работа заслонки.Если заслонка реагирует на движение заслонки, а дует если теплый или холодный воздух, то нужно искать неисправность в области радиатора.

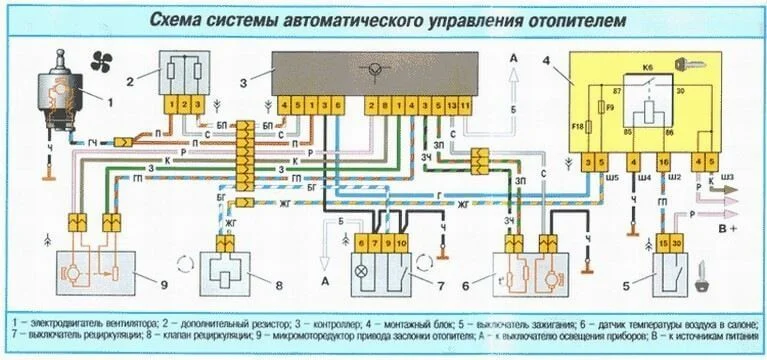

Можно очень просто проанализировать как работает блок САУО. Подаётся ли с САУО управляющее напряжение на мотор редуктора? Вот схема
Подключаем тестер к клеммам х1.2(розовый) и х1.8(коричневый). Включаем зажигание. Когда переводите рукоятку температуры в самое положения, на 10-15 секунд должен появиться управляющее напряжение 10 Вольт. Далее при каждом изменении положения рукоятки температуры в боковое положения, полярность управляющего напряжения должна меняться. В случае когда напряжение нет совершенно, то нерабочий САУО.
В случаи когда печка фунциклирует только в крайних положениях или есть подозрения, что редуктор исправен, а его вал проворачивается в гнезде заслонки, то легко проверить исправность датчика положения заслонки. При переводе рукоятки температуры в крайние положения сопротивление между контактами х1.1(зелёный) и х1.4(голубой с пурпурной полосой) должно меняться.
Итог: САУО исправен, даёт микромоторедуктору напряжение, а заслонка на это не реагирует.
Демонтируем дворники, выкручиваем показанные стрелками болты.Также выкручиваем 2 гайки что находятся по бокам. Осторожно отводим пластмассовый зацеп от отверстия в кузове, демонтируем жабо.

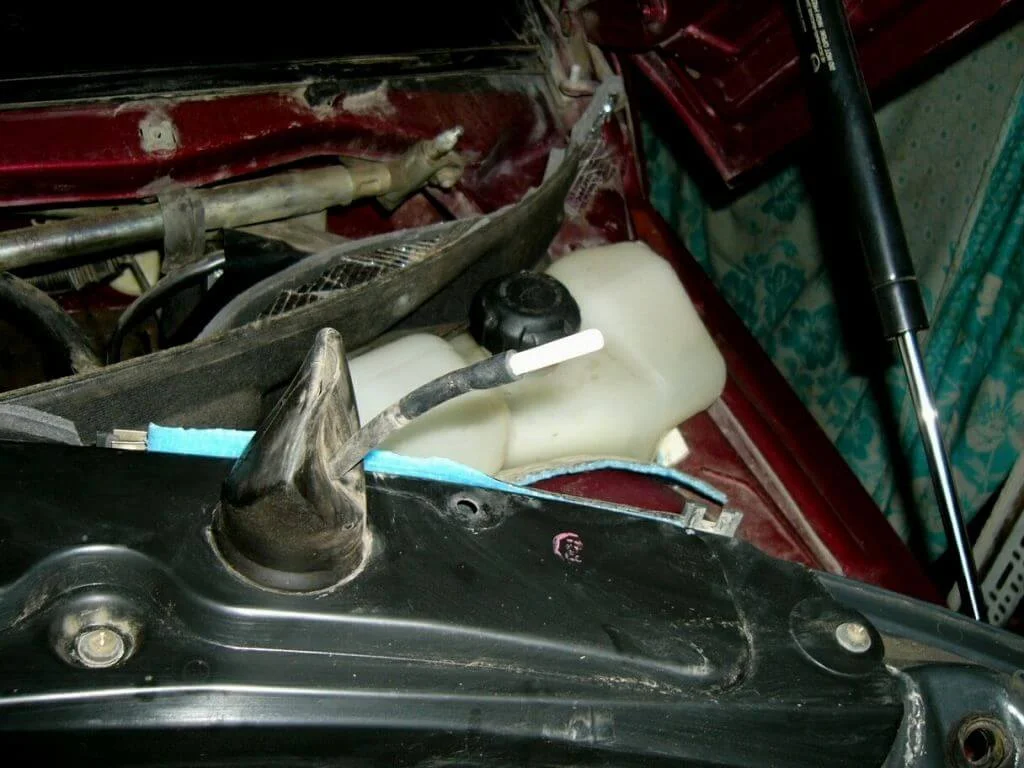

Далее чтобы более удобно было снимать и устанавливать жабо, разрезаем трубочку, что служит для подачи омывателя и вставляем в неё трубочку от баллона с монтажной пеной.

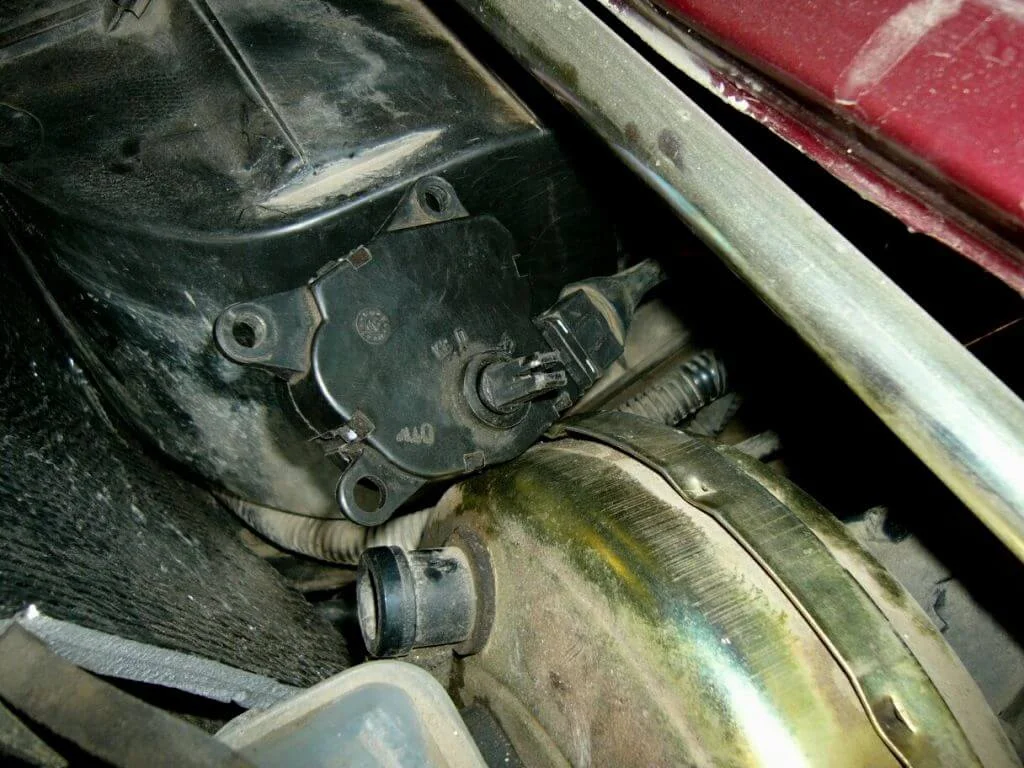

Место дислокации редуктора.

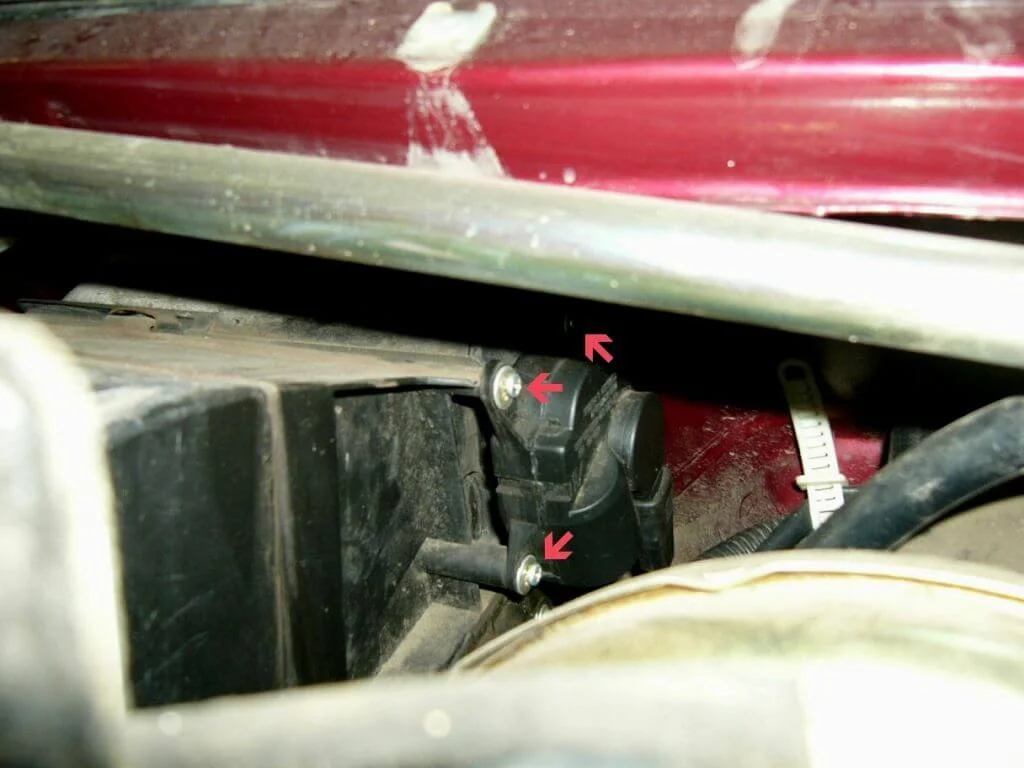

Демонтировать редуктор можно из этого положения. Крепится он 3-мя болтами.

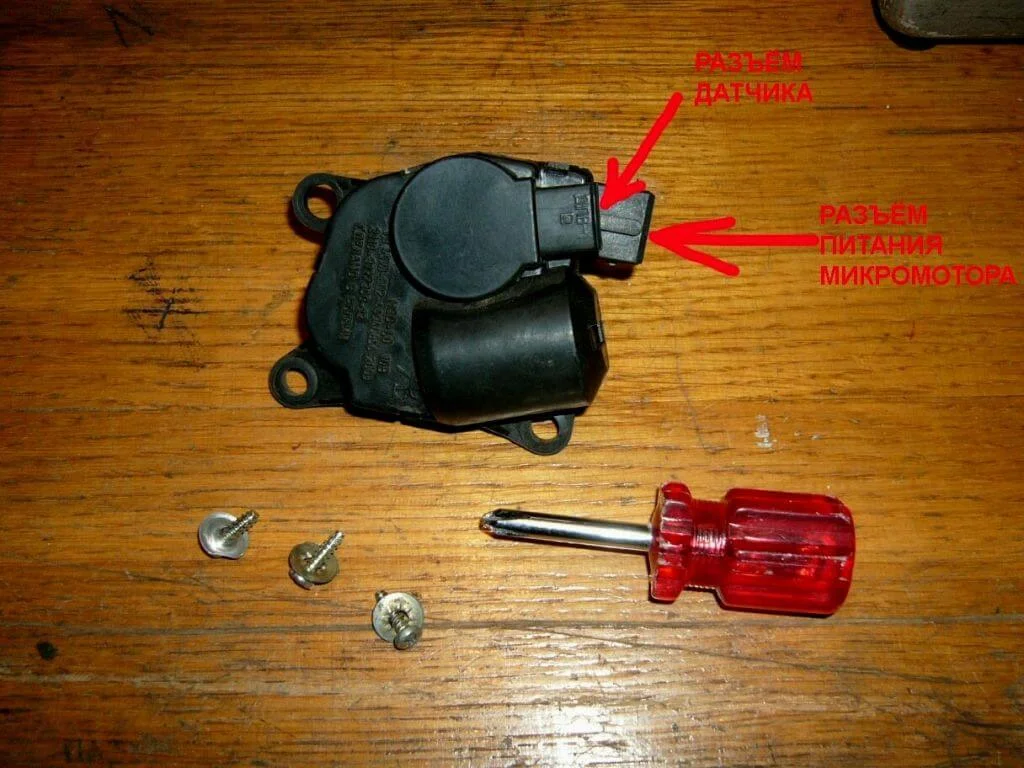

Редуктор демонтирован с автомобиля.
Далее приступаем к его разборке.

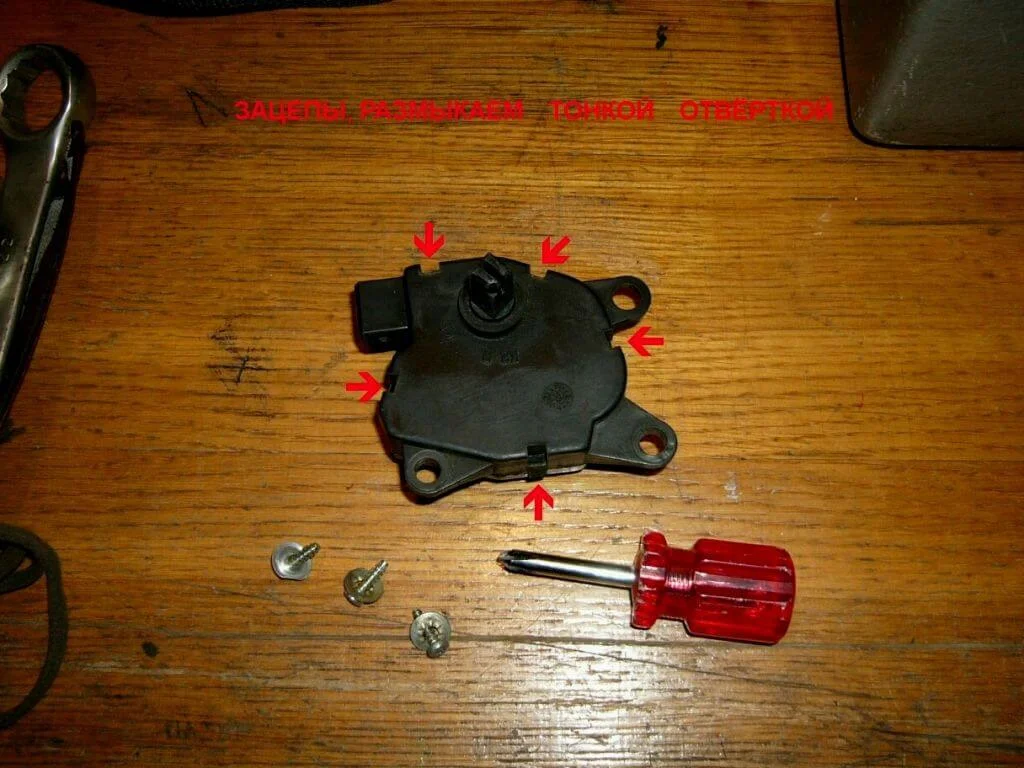

При помощи плоской отвертки аккуратно отгибаем защелки и разъединяем две половинки.
Подключаем к разъёму моторчика питание от САУО и тестируем работает ли моторчик?

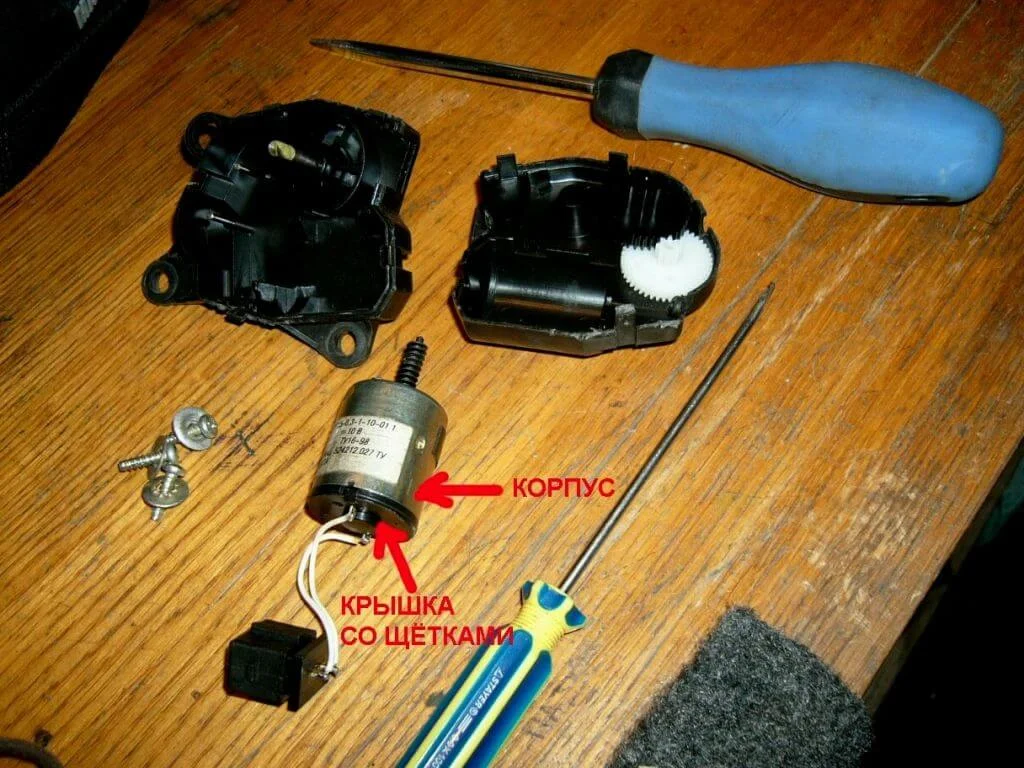

В любом случаи снимаем моторчик и разбираем его.

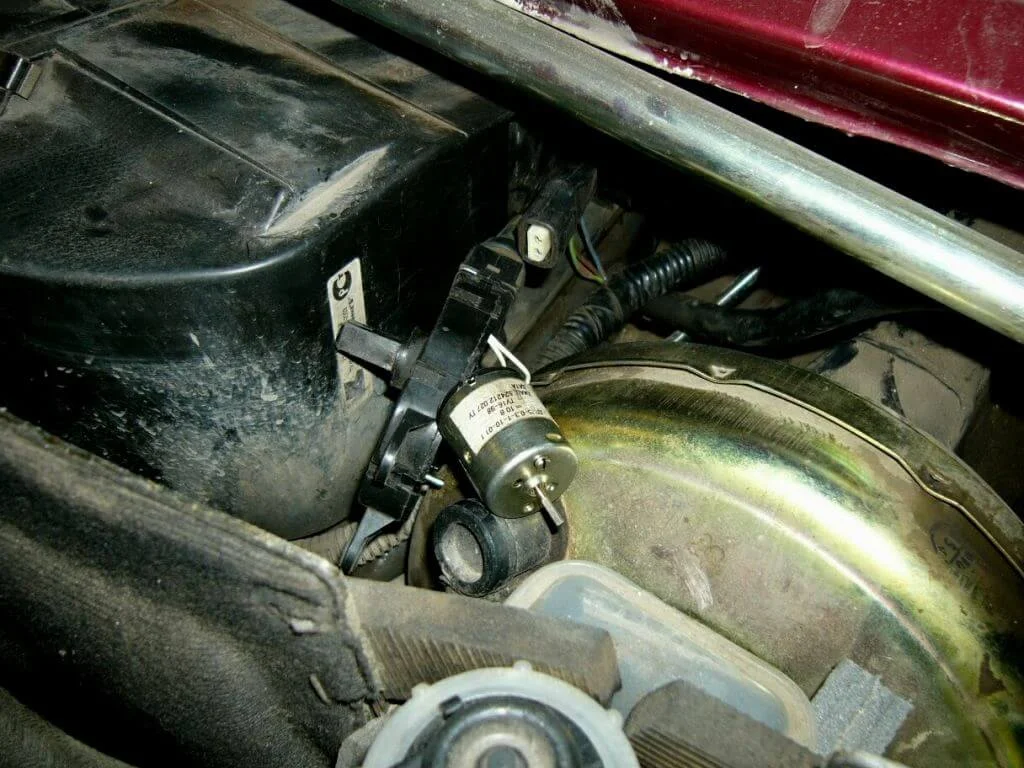

Если моторчик не работает, ищем место где произошел обрыв цепи. Если всё в порядке смазываем его.
После смазывания подключаем моторчик к редуктору, если вал движется — это значит всё в полном порядке.
Сборку производим в обратной последовательности.
