Почему первое измерение диаметра цилиндра 5 мм от верхнего края?
ВАЗ (Lada) 2108/2109 2108/2109

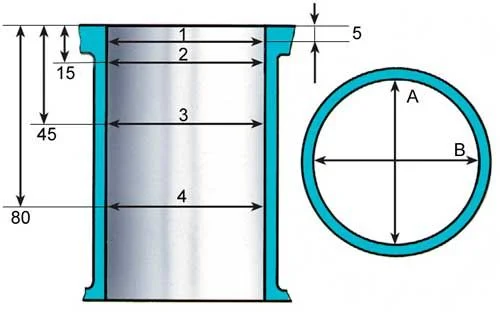

Доброго времени суток. Измеряют цилиндр в плоскости, перпендикулярной оси коленчатого вала, в трех сечениях I, II и III.
Почему первое измерение проводится именно через 5 мм от верхнего края цилиндра? Примечание: блок новый, только после расточки, поэтому зона износа тут ни при чем.
1 Ответы
После расточки уже не новый! И эта схема измерений применяется для определения необходимости расточки, но не для нового.
Впрочем, для определения качества обработки(люфты станка, выбранные обороты и подача, состояние инструмента) тоже подходит, но по зонам не 1, 2, 3. Лучше замерять 1, 3, 4. То есть в 1 — наиболее жесткая часть цилиндра. В точках 3 и 4 — наименее жёсткая. При тупом инструменте, большой подаче и нагреве от обработки может дать существенную разницу по размерам.
Ещё один момент. На входе в цилиндр инструмент ещё холодный. По мере продвижения нагревается и, при неправильно выбранном режиме, размеры «уйдут». Кроме того станки работают десятилетиями и износ салазок по высоте может быть разным. Немного вверх вниз переставил стол и этот износ(в 0,01 мм) даст о себе знать.
