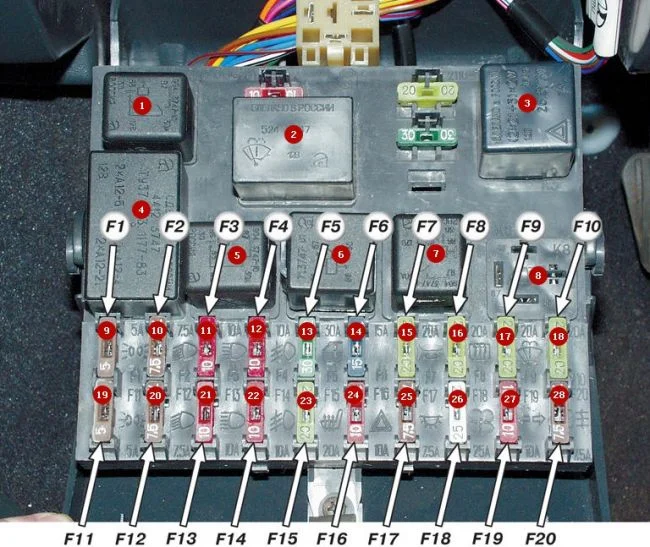

Схема предохранителей ВАЗ 2110

1. Реле включения ближнего света;
2. Реле дворников;
3. Реле-прерыватель аварийки и указателей поворота;
4. Реле контроля исправности ламп;
5. Реле включения дальнего света;
6. Дополнительное реле;
7. Реле включения обогрева заднего стекла;
8. Резервное реле;
9. Лампы левых габаритов, Подсветка номеров, Освещение багажника, Лампа габаритов на приборной панели;
10. Ближний свет левой фары;
11. Дальний свет левой фары;
12. Передняя правая противотуманная фара;
13. Стеклоподъёмники дверей;
14. Прикуриватель, Переносная лампа;
15. Звуковой сигнал, Вентилятор радиатора;
16. Обогрев заднего стекла;
17. Дворники и омыватель лобового стекла;
18. Запасной предохранитель;
19. Правые габариты;
20. Ближний свет правой фары;
21. Дальний свет правой фары;
22. Левая противотуманная фара;
23. Подогрев сидений;
24. Сигнал аварийки, Поворотники;
25. Освещение салона, Подсветка замка зажигания, Стопаки;
26. Печка, Прикуриватель, Подсветка бардачка;
27. Контроль исправности стоп-сигнала, Лампа заднего хода;
28. Задние противотуманки.

Для начала, нужно выяснить где находятся предохранители ВАЗ 2110.

Когда в автомобиле начинают барахлить электроприборы, первым делом подозрение падает на предохранители. Зачастую только после проверки блока предохранителей стоит искать неисправность в другом месте.

Предохранители служат для защиты многих цепей, исключение составляют лишь заряд аккумулятора, зажигание двигателя и пуск генератора (да и то, за его обмотку возбуждения тоже отвечает пред). Сила тока для предохранителей защищающих разные цепи тоже разная и вопрос "какие предохранители ставить?" отнюдь не маловажен.

Важно не пытаться заменять плавкие предохранители на всякие перемычки (монеты, шурупы, скрепки и т.д.). Это угрожает не только исправности электроприборов, но и пожарной безопасности проводки.
