Устройство кронштейна масляного фильтра и масляного охладителя

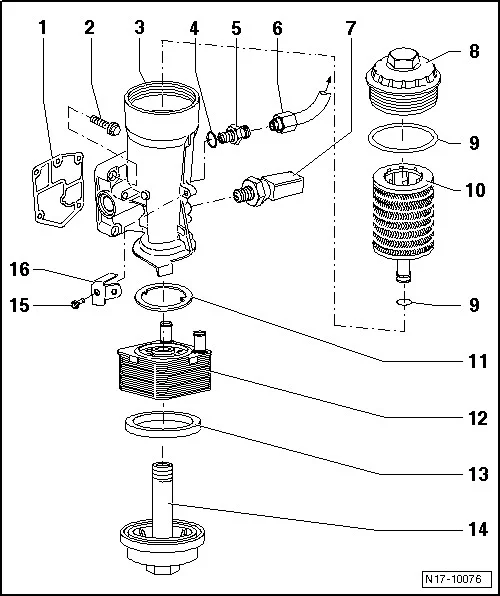

Кронштейн масляного фильтра и масляный охладитель — детали и узлы:

• 1 - Уплотнитель. Заменить;
• 2 - 15 Н·м и довернуть на 1/4 оборота (90 °). Заменить. Сначала установить винт сверху слева и снизу справа, затем крест накрест затянуть все четыре винта;
• 3 - Кронштейн масляного фильтра;
• 4 - Уплотнительное кольцо. Заменить;
• 5 - Присоединительный патрубок, 30 Н·м;
• 6 - Нагнетательная масляная магистраль, 22 Н·м, к турбонагнетателю;
• 7 - Датчик давления масла F1. 0,7 бар датчик: коричневый. Затянуть с моментом затяжки 20 Н·м. Уплотнительное кольцо при негерметичности разрезать и заменить;
• 8 - Запирающая крышка, 25 Н·м. Ослаблять и затягивать насадкой T10125;
• 9 - Уплотнительное кольцо. Заменить;
• 10 - Фильтрующий элемент. Соблюдать указание. Соблюдать интервалы замены. Соблюдать установочное положение: top = сверху;
• 11 - Уплотнительное кольцо. Заменить. Смазать маслом перед монтажом. Вставить в выступы на масляном охладителе;
• 12 - Масляный охладитель. Следить за достаточным свободным пространством до окружающих деталей и узлов. Соблюдать указание. Проверка герметичности масляного радиатора;
• 13 - Уплотнительное кольцо. Заменить;
• 14 - Запирающая крышка, 25 Н·м. Ослаблять и затягивать насадкой T10125;
• 15 - 10 Н·м;
• 16 - Кронштейн.
