Замена прокладки ГБЦ на ВАЗ 2101-2107

05 августа 2021

•

28K

В данном фотоотчёте подробно показано как своими руками произвести замену прокладки ГБЦ на автомобилях ВАЗ 2101-2107 (Классика). Процедура замены прокладки оценивается как 3 из 5 степени сложности. Основные причины для замены прокладки ГБЦ — это её прогорание или повреждение прокладки при установке.

Следует знать, что прокладка ГБЦ одноразовая, то есть если вы разбираете блок цилиндров, необходимо будет заменить прокладку.

На всю серию “Классики” существует всего 4 вида двигателей, например на Ваз 2107 могут быть установлены двигатели 2103, 2105, 2106, поэтому надо учитывать, что прокладки есть двух размеров и подбираются в зависимости от установленного двигателя:

76 мм ( Ваз 2101, 2103) артикул (2107-1003020-10);
79 мм ( Ваз 2105, 2106) артикул (2105-1003020).

Подбирайте прокладку только для своей модели: если поставить 76 мм на 2105 или 2106 — поршни порвут кромки прокладки, если поставить 79 мм на 2101 и 2103 — уплотнение не создаст необходимой герметичности.

Список необходимых инструментов которые нам понадобятся для замены прокладки ГБЦ выглядит так:

Динамометрический ключ;
Гаечный ключ на 10;
Ключ-трещётка и головки к нему на 13, 17, 19;
Свечной ключ;
Крестовая и шлицевая отвертки;
Емкость для сбора охлаждающей жидкости.

Перед началом работы в первую очередь необходимо снять аккумулятор, воздухозаборник с воздушным фильтром (ключи на 8 и 10), ослабить крепление троса воздушной заслонки (ключ на 8), снять защиту двигателя и через сливную пробку на блоке цилиндров слить охлаждающую жидкость, открутить карбюратор, отсоединить провода системы зажигания и распределитель.

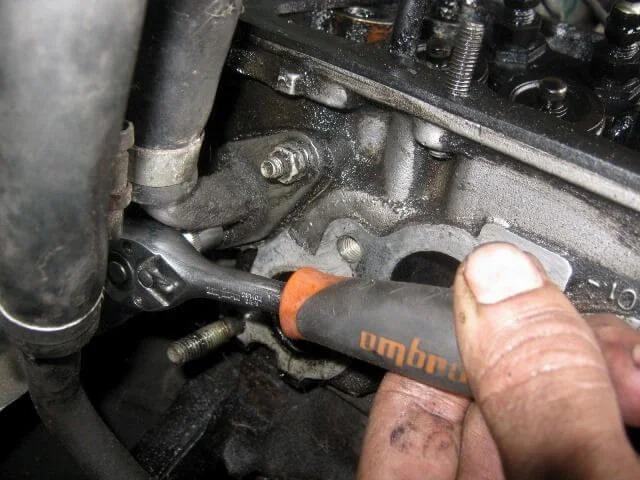

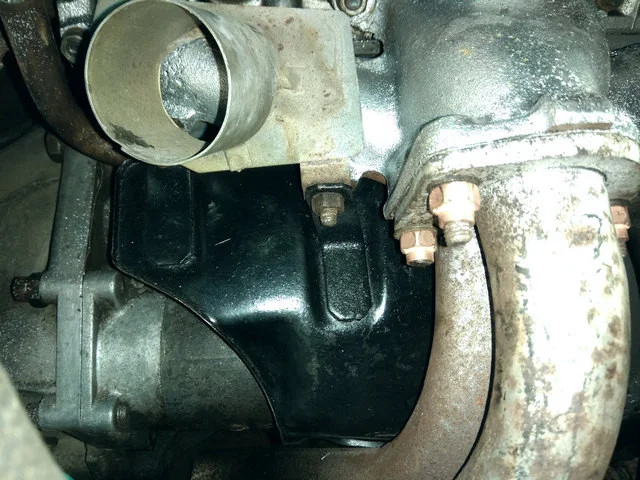

Откручиваем 4 гайки крепления выпускного коллектора (ключом на 13).

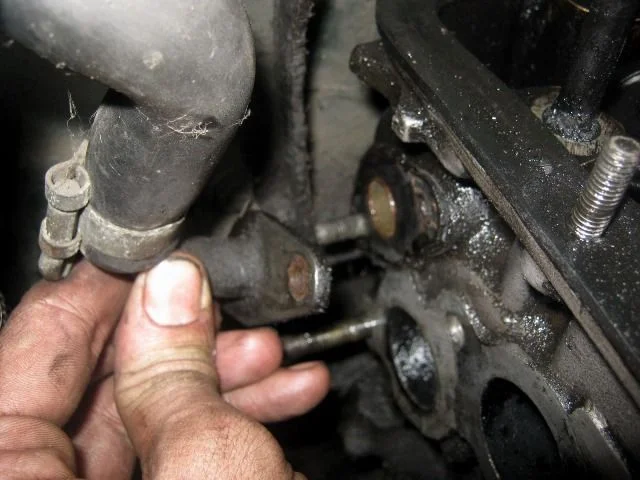

Откручиваем трубки подвода охлаждающей жидкости.

После этого отводим ее в сторону.

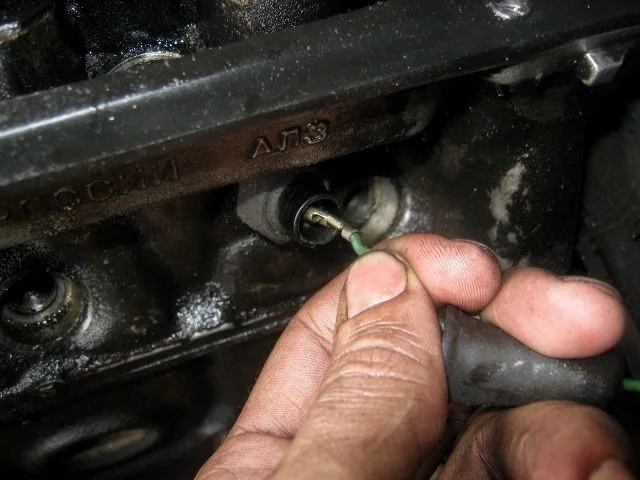

Также, не забываем отсоединить провода от датчика давления масла.

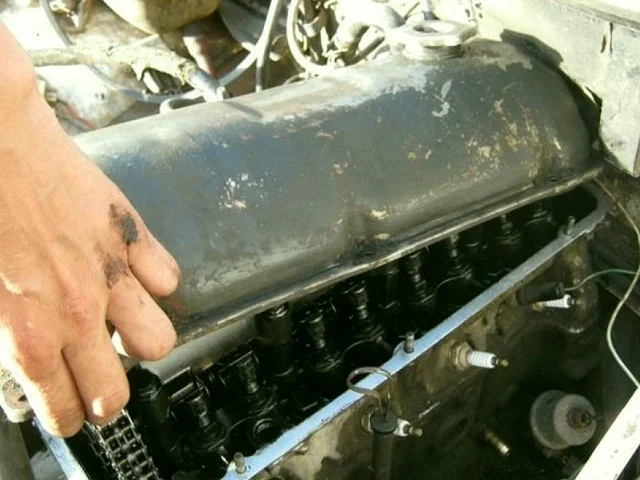

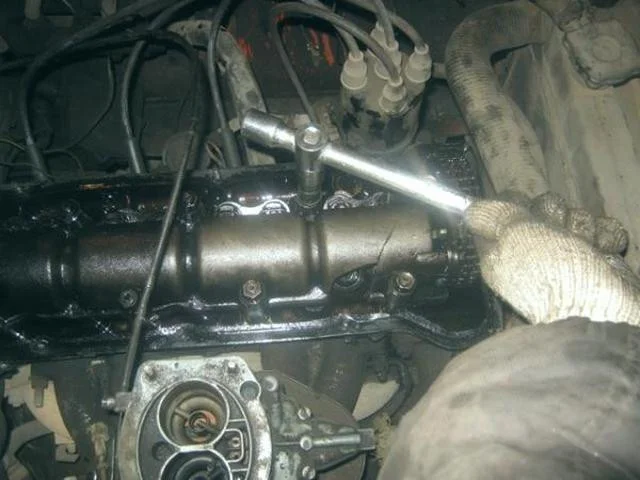

Откручиваем 8 гаек клапанной крышки (головка на 10) и снимаем ее.

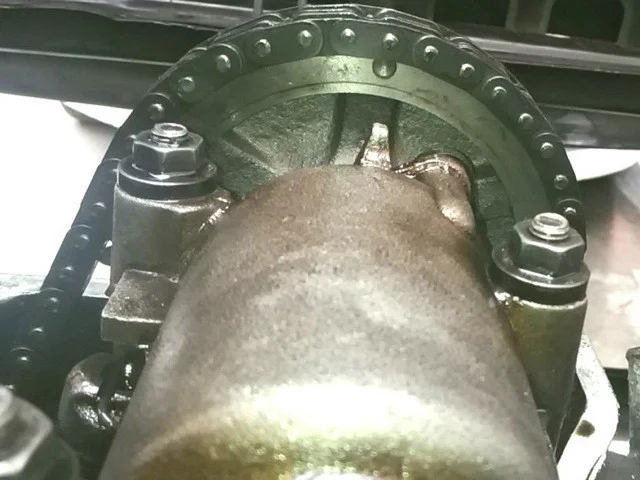

Выставляем метки на звезде распредвала, сверловочка должна совпасть с отливом на корпусе.

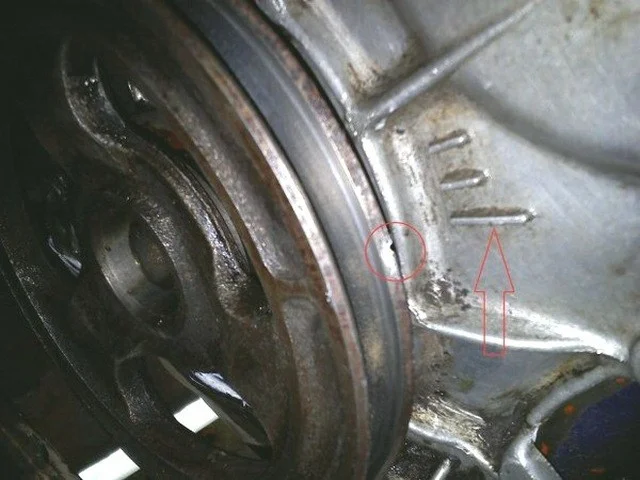

Метка на шкиве коленвала должна совпасть с длинной меткой на корпусе.

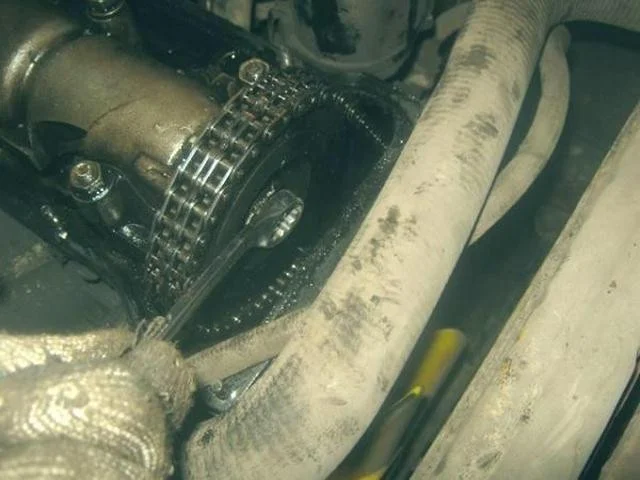

Откручиваем болт на звездочке распредвала и снимаем шестерню.

Откручиваем 10 крепежных гаек крепления постели распредвала и один небольшой болт на отливе головки (ключ на 12) и демонтируем вал.

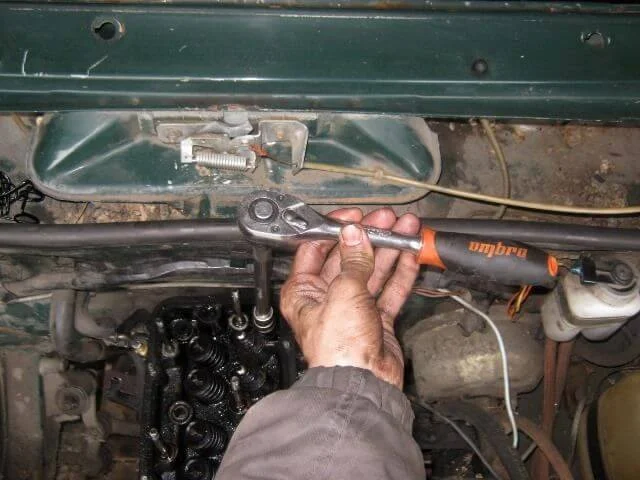

Проверяем, все ли шланги и патрубки отсоединены, чтобы при снятии ГБЦ не повредить ничего. Затем можно откручивать болты крепления головки к блоку цилиндров, сначала срываем их воротком, а потом можно крутить и трещоткой, чтобы дело шло быстрее.

После того, как все болты откручены полностью можно аккуратно приподнимать ГБЦ.

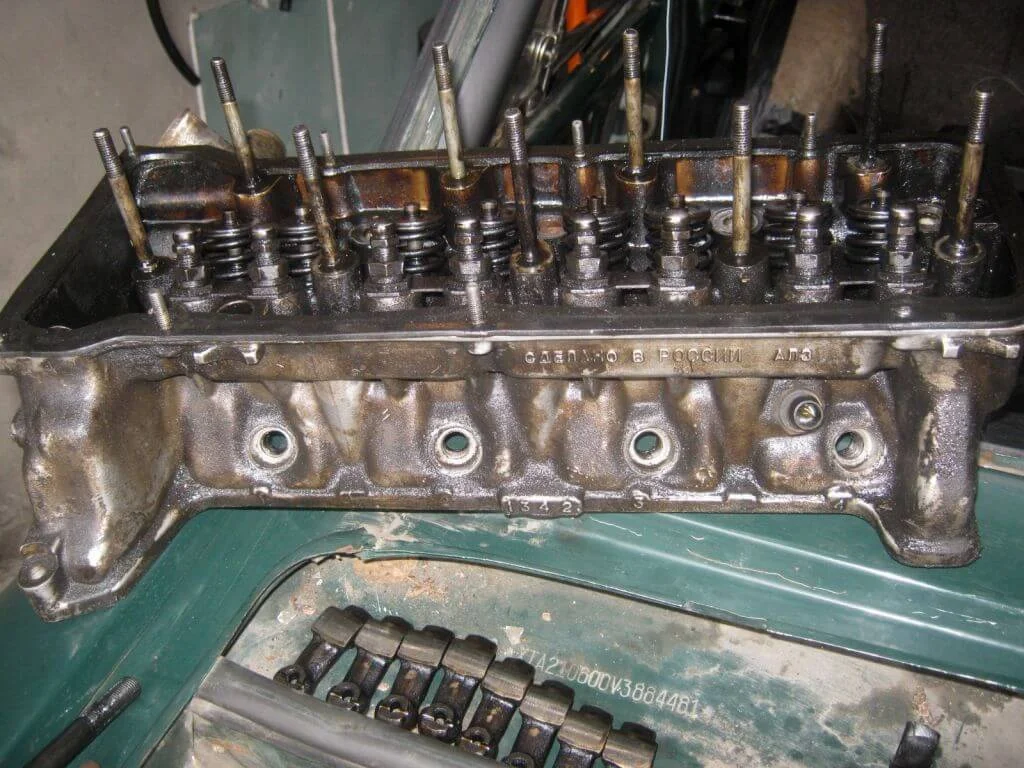

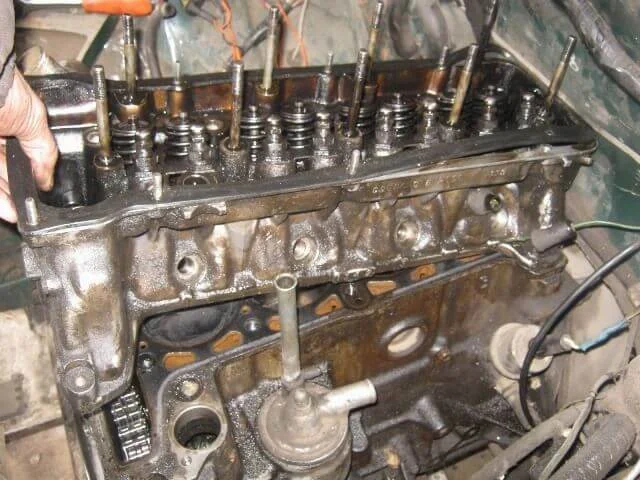

И окончательно снимаем ее с блока, результат чего можно посмотреть на приведенной ниже фотографии.

Внимательно осмотрите поверхность головки с внутренней стороны, чтобы понять, почему прогорела прокладка и между стыком проходил тосол (если такие симптомы были на вашем авто). Если близко к каналам есть следы коррозии, то такое не допускается и желательно заменить такую ГБЦ. Если же следы коррозии не очень глубокие, то можно отшлифовать поверхность головки, чтобы сравнять канавки со всей площадью. Разумеется, что после такой процедуры необходимо будет подбирать прокладку потолще, чтобы сохранить значение степени сжатия.

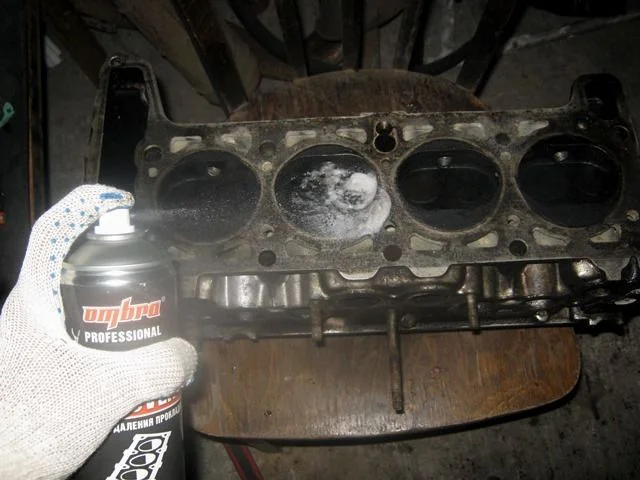

Если же с ГБЦ все нормально и просто необходимо заменить прокладку, то обязательно хорошенько очистите ее поверхность. Я это делаю специальным спреем для удаления прокладок, который наносится на 10-15 минут и потом счищается щеткой.

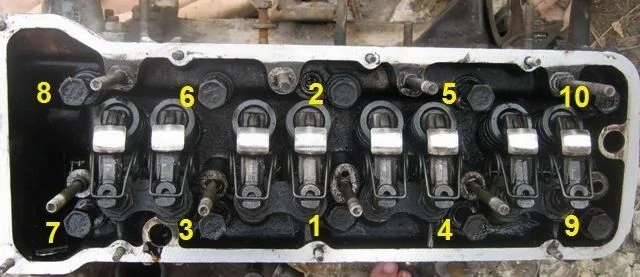

После этого тщательно вытираем поверхность насухо, устанавливаем новую прокладку на блок, чтобы она легла ровно по направляющим и можно устанавливать ГБЦ. Далее необходимо затягивать болты в строго определенной последовательности.

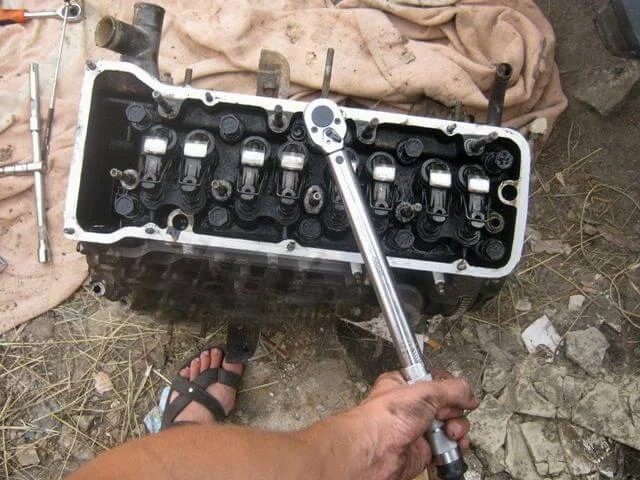

Также стоит отметить, что делать это нужно только динамометрическим ключом. Я лично использую трещоточный Ombra. Он подходит для большинства работ с автомобилями отечественного производства, а момент силы варьируется в диапазоне от 10 до 110 Нм.

Что касается момента силы при затягивании болтов ГБЦ на ВАЗ 2101-2107, то он следующий:

первый этап — закручиваем с моментом 33-41 Нм.
второй (окончательный) от 95 до 118 Нм.
