Замена распредвала вместе с корпусом на ВАЗ 2101-2107

25 июня 2021

•

13K

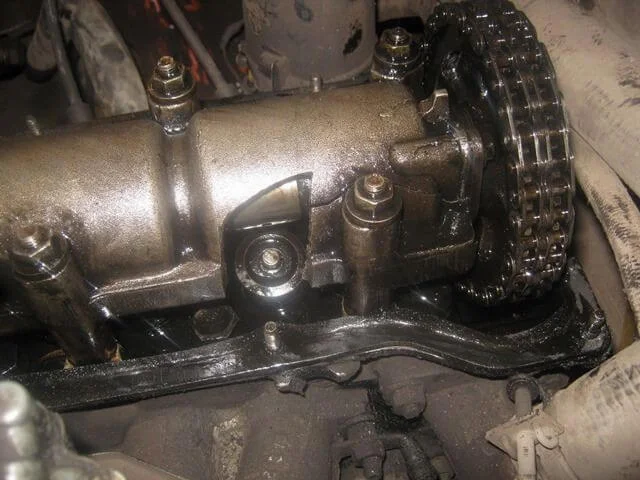

В данном фотоотчёте подробно показано как произвести своими руками замену распредвала вместе с корпусом на ВАЗ 2101-2107 (классика). В нашем случае не машине не работал один цилиндр, подозрение сразу же пали на неисправный клапан, но после того как мы вскрыли блок, то увидели повреждённый корпус распредвала, а именно выбитый кусок, а также рядом лежал ролик с пружиной. Так что запасаемся новыми деталями и приступаем.

Для ремонта нам понадобиться стандартный набор инструментов который есть в стандартном гараже.

Внимание!!! Не забудьте по окончанию работы отрегулировать клапана.

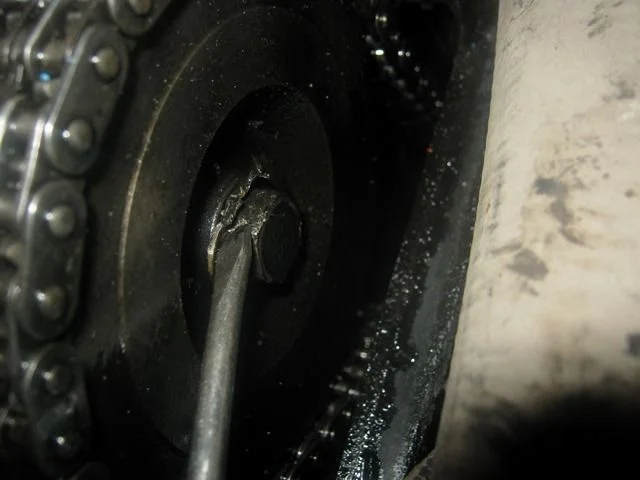

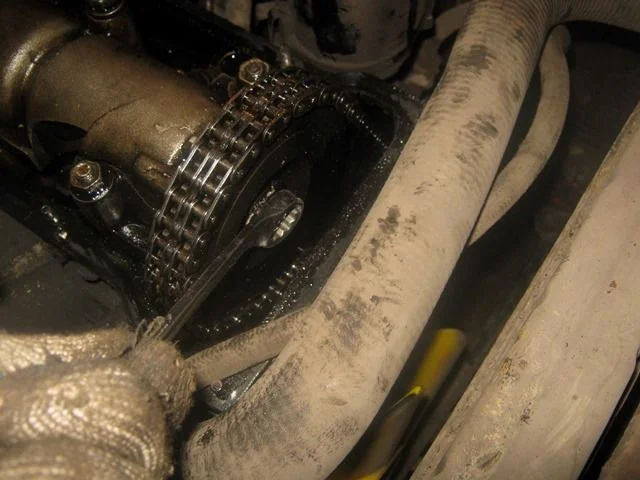

Откручиваем гайку ключом на 17.

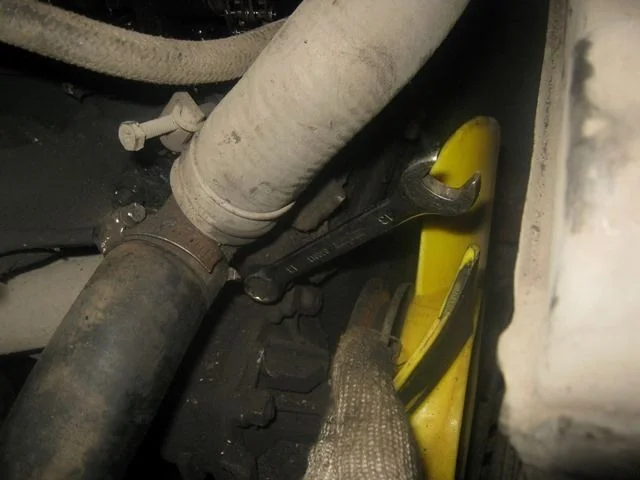

Теперь откручиваем болт натяжителя цепи ГРМ, который находится на передней стороне справа.

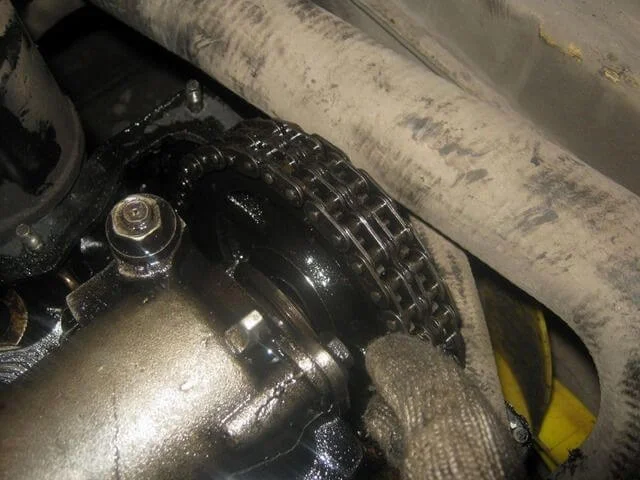

После того, как цепь ослаблена, можно аккуратно постучать с внутренней стороны звезды, чтобы она соскочила.

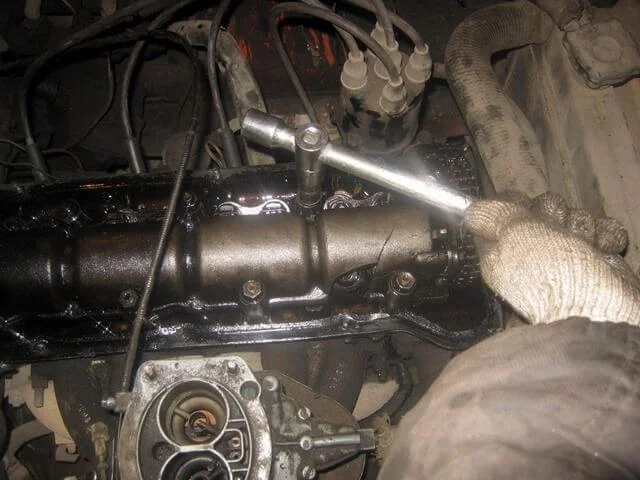

Далее можно приступать к отворачиванию гаек крепления крышки распредвала на ВАЗ 2101-2107, как это показано на фото внизу.

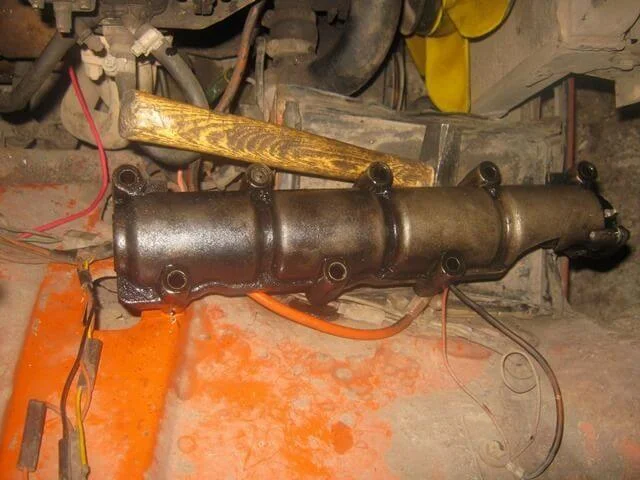

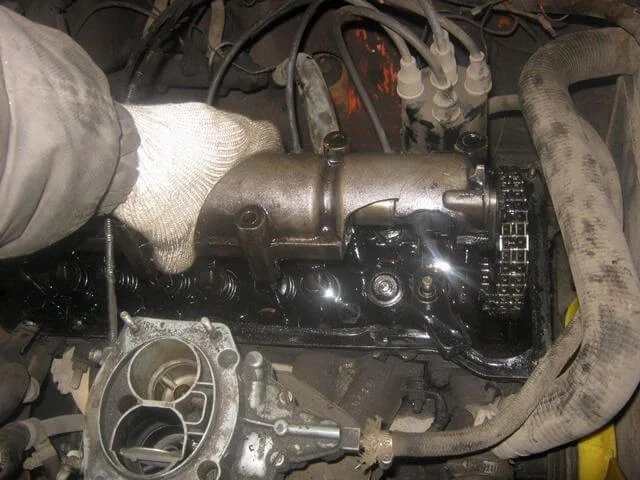

И затем можно снимать корпус вместе с распределительным валом двигателя, просто взявшись за нее и потянув с определенным усилием вверх.

Окончательный результат работы можно посмотреть на приведенной ниже картинке.

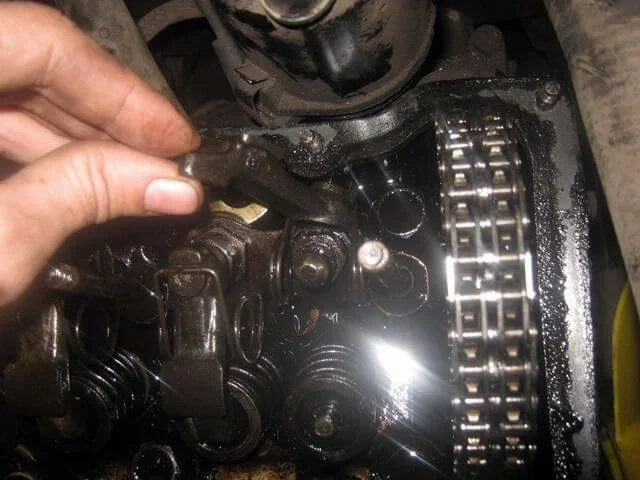

Теперь берем новые рокера, и устанавливаем их вместо старых. Это обязательно, так как на старых уже есть выработка и отрегулировать клапана будет довольно проблематично, да и от стука можно вообще не избавиться. Рокера меняются довольно просто. Необходимо поднять его до конца вверх и он извлекается без проблем

Пружины тоже желательно заменить, так как стоят они копейки, всего-то 3 рубля за штуку. Новые рокера устанавливаются без какой-либо последовательности. Если же устанавливать старые, то их нужно ставить в том же порядке, в котором они и стояли.

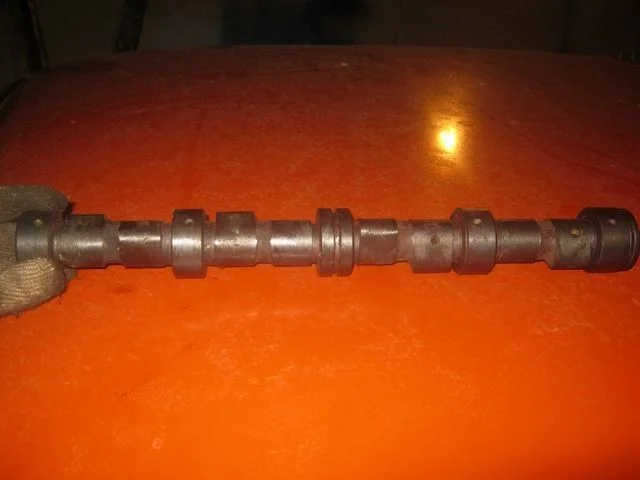

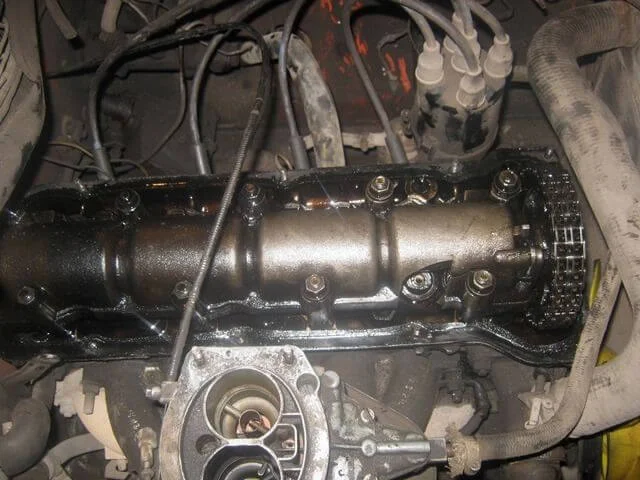

Затем берем новый распредвал 2101-2107 в сборе и устанавливаем на ГБЦ, после чего производим затяжку гаек динамометрическим ключом.

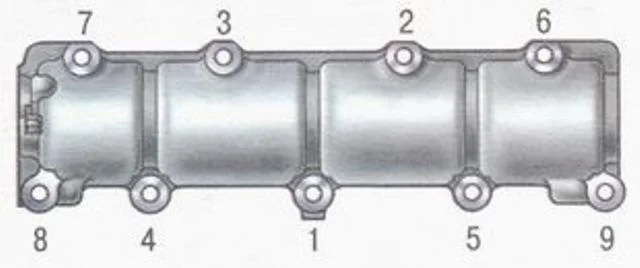

Затягивать их стоит в строго определенной последовательности, как показано на схеме.Прилагать необходимо усилие от 18 до 21 Нм. Не превышайте заданный диапазон значений, так как можете повредить резьбу.
