Регулировка клапанов ВАЗ 2107

26 марта 2020

•

112K

112

Признаки предстоящей регулировки клапанов ВАЗ — падение мощности двигателя на высоких/низких оборотах и характерный металлический стук. Неправильная регулировка клапанов снижает рабочий ресурс, поскольку при слишком малом зазоре будет происходить прогорание седла и самого клапана. А слишком большие зазоры провоцируют то самое постукивание.

Регулировка клапанов на ВАЗ 2107 считается занятием средней тяжести — новичкам авторемонта стоит довериться опытным механикам.

Сам процесс регулировки на ВАЗ 2107, будь-то карбюратор или инжектор, происходит одинаково. Различия заключаются в том, как снимать крышку головки ГБЦ и выставлять поршни в верхнюю мертвую точку — на инжекторных «семерках» трещоткой подлезть не выйдет.

В любом случае для регулировки клапанов на ВАЗ 2107 понадобится:

рожковые ключи на 13 и 17;
щуп толщиной 0,15 мм.

Порядок регулировки клапанов на ВАЗ 2107
ВМТ цилиндра	Градус поворота коленвала	Клапаны
4	0	6 и 8
2	180	4 и 7
1	360	1 и 3
3	540	2 и 5

Как отрегулировать клапана на ВАЗ 2107

Регулировка клапанов делается на холодную, когда двигатель остынет до 20 градусов.

Снять клапанную крышку (крышка ГБЦ).
Проверить натяжение цепи, если надо — подтянуть.
Выставить поршень 4-го цилиндра в ВМТ, провернув коленвал до совпадения метки на распредвале и выступа на корпусе.
Отрегулировать 8-й и 6-й клапан, вставляя щуп — если он не проходит между рычагом и кулачком клапана, или ходит слишком свободно, нужно ослабить контргайку ключом на 17, а ключом на 13 крутить регулировочную гайку, проверяя зазор щупом.
Щуп должен ходить плотно, без люфта, и вытаскиваться с усилием около 2 кг. Незначительные погрешности при этом не критичны.
Добившись нужного зазора, вытащить щуп и закрутить контргайку, после чего перепроверить зазор и приступить к регулировке следующего клапана.
После регулировки 8-го и 6-го клапана, нужно провернуть коленвал на 180 градусов, распредвал провернется на 90.
Отрегулировать 4-й и 7-й клапаны.
Провернуть коленвал еще на 180 и распредвал на 90.
Отрегулировать 1-й и 3-й клапаны.
Провернуть коленвал еще на 180 и распредвал на 90.
Отрегулировать 5-й и 2-й клапаны.
Проверить зазоры и собрать все в обратном порядке.
Запустить двигатель и дать ему время прогреться до рабочей температуры — он должен работать нормально, без стуков.

Регулировка клапанов ВАЗ 2107 (карбюратор)

Чтобы снять клапанную крышку, сначала надо демонтировать корпус воздушного фильтра (болтики на 10) и отсоединить топливные шланги. Также понадобится отсоединить тросик привода воздушной заслонки и продольную тягу дроссельной заслонки. После этого можно открутить 8 болтов на 10 по периметру крышки головки блока цилиндров и снять крышку.

Карбюратор лучше накрыть, чтобы внутрь ничего не попало при работе.

Коленвал можно прокрутить с помощью специального ключа на 38. Далее клапана следует отрегулировать по пунктам выше.

Регулировка клапанов ВАЗ 2107 (инжектор)

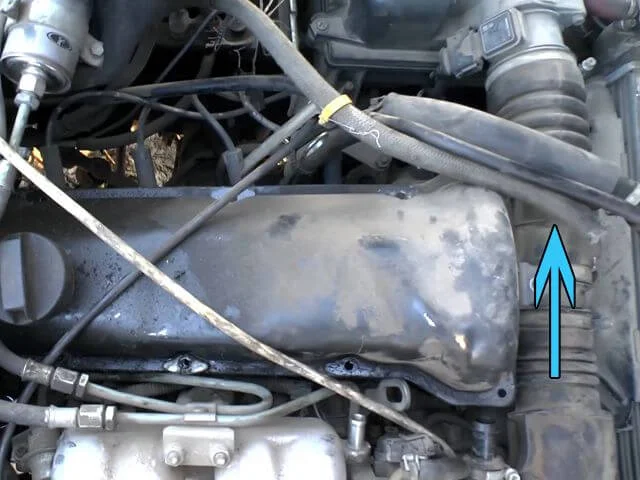

Чтобы снять клапанную крышку, сначала надо вынуть масляный щуп, иначе он не позволит ей выйти. Далее, самый простой способ — отсоединить три шланга возле патрубка воздушного фильтра, открутить все болты по периметру крышки, и вытащить крышку.

Вытаскивать клапанную крышку будет довольно неудобно.

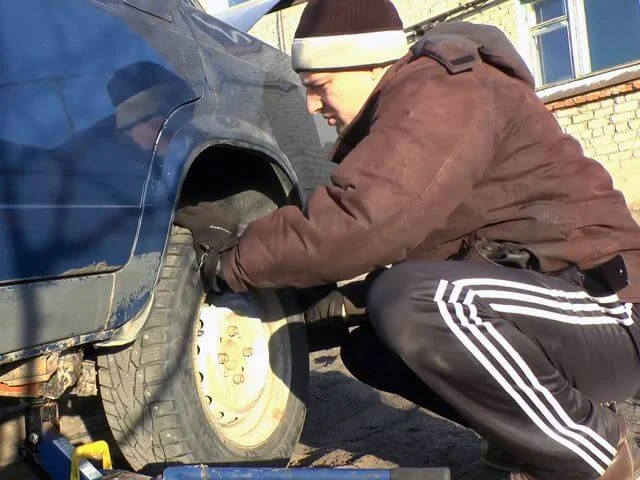

Проворачивать коленвал можно несколькими способами. Например, поддомкратить и вывесить заднее колесо, переключить на 4-ю или 5-ю передачу, чтобы было легче крутить. Вращать колесо до совпадения меток. Другой способ — прокручивать понемногу, упирая лезвие отвертки между зубцов венца коленвала, и используя кронштейн ДПКВ (но не сам датчик), как опору. В остальном клапана регулируются по пунктам выше.

При регулировке клапанов могут возникнуть вопросы:

Для регулировки клапанов понадобится щуп на 0,15 мм и пара ключей на 13 и 17. Если речь о карбюраторном ВАЗ 2107, тогда пригодится и ключ для прокручивания коленвала на 38.

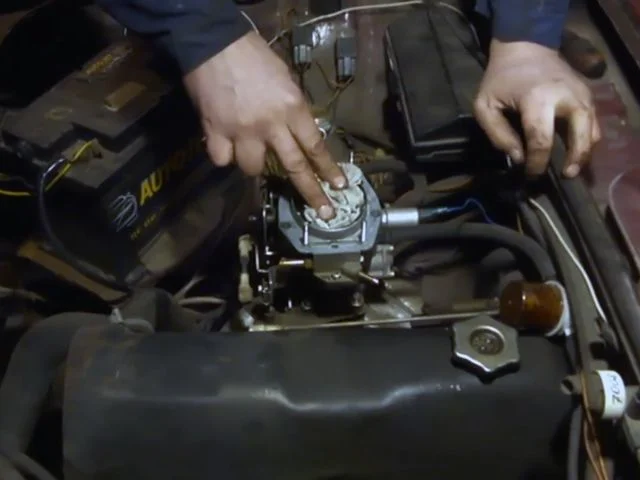

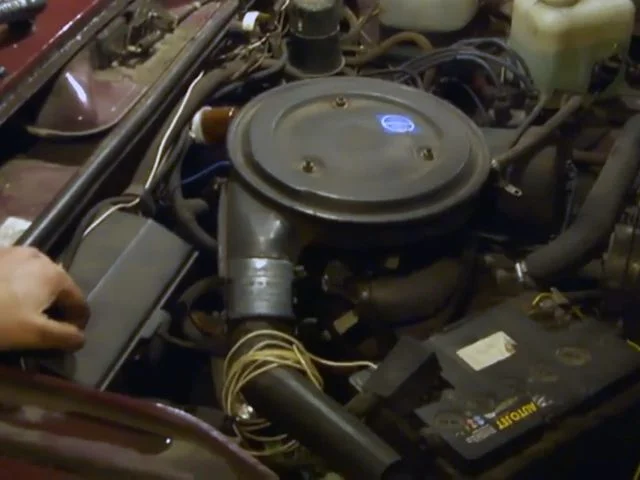

Чтобы снять клапанную крышку на карбюраторной «семерке», нужно демонтировать воздушный фильтр.

Также нужно отсоединить топливные шланги, тросик воздушной заслонки и тягу дроссельной. Сам карбюратор следует прикрыть, чтобы не внутрь ничего не попало,

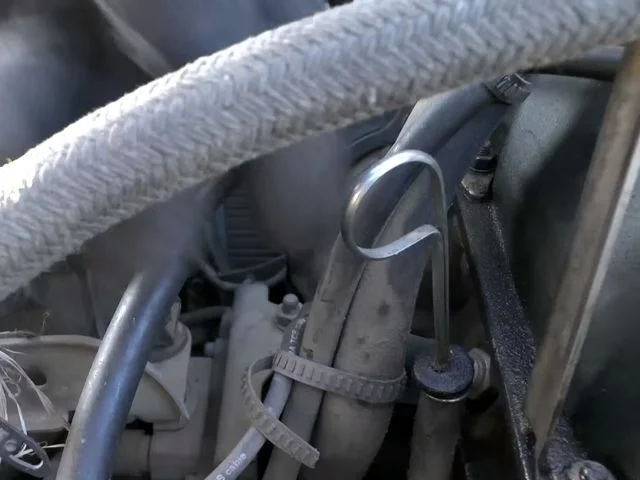

На инжекторном ВАЗ 2107 надо вытащить масляный щуп для снятия крышки ГБЦ.

И убрать тройку шлангов возле воздушного фильтра.

Открутить 8 болтов на 10 крепления крышки, разбросанных по периметру, и снять крышку.

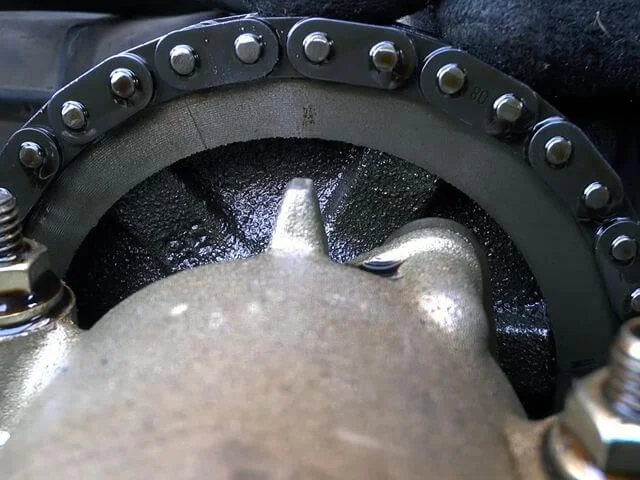

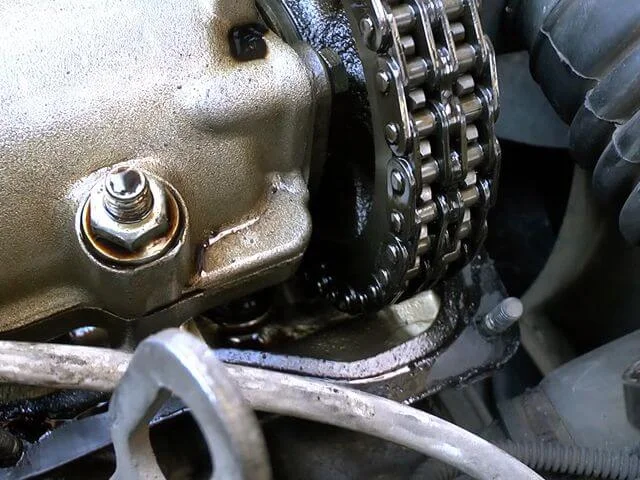

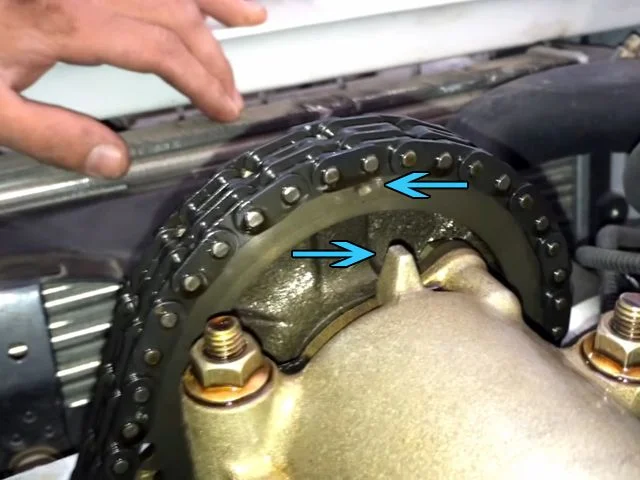

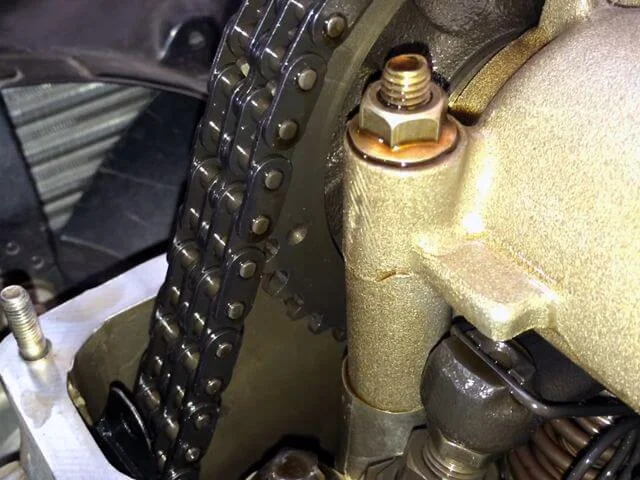

После снятия крышки, следует проверить натяжение цепи (и подтянуть, если требуется). Для того, чтобы начать регулировку клапанов, нужно чтобы метка на распредвале совпадала с этим выступом.

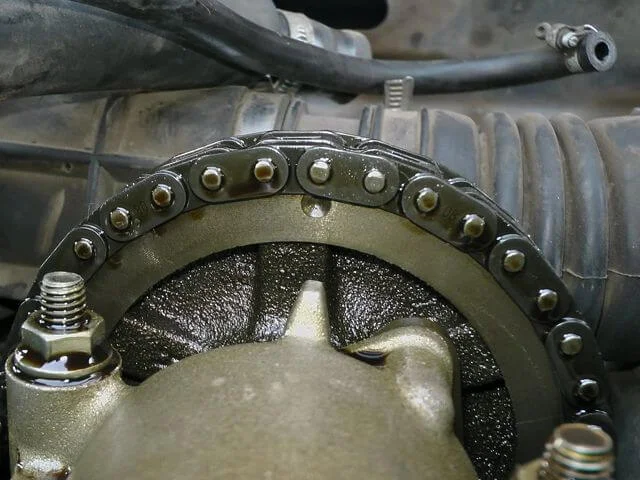

Если метка не совпадает с выступом, нужно проворачивать коленвал, пока это не исправится.

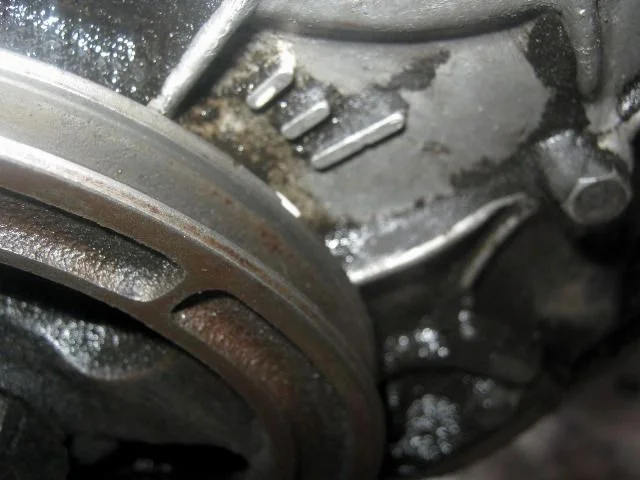

Также есть метка на коленвале (карбюратор), она должна совпадать с самой длинной чертой на крышке привода распредвала.

На инжекторной «семерке» эти метки отличаются, но тоже должны совпадать. Если метки распредвала совпадают, а метки венца коленвала немного расходятся, это может свидетельствовать о растянутости цепи. При незначительном расхождение регулировка допустима.

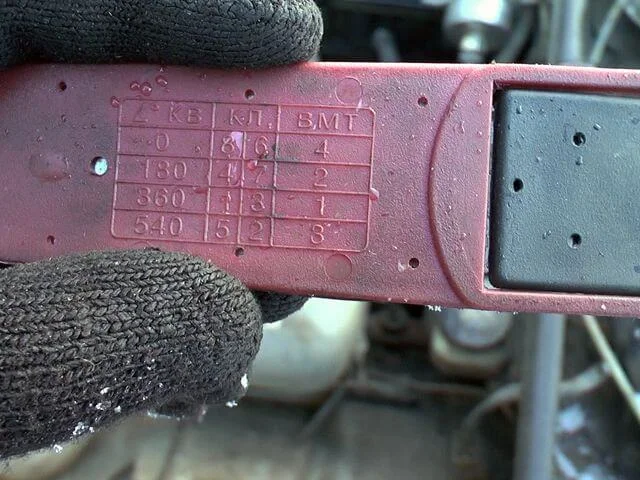

Таблица углов поворота коленвала и ВМТ поршней различных цилиндров, где 0 — совпадение меток на распредвале и верхней мертвой точке поршня 4-го цилиндра. В таком положение регулируются 8-й и 6-й клапан, после чего нужно провернуть коленвал на 180 градусов (распредвал совершит оборот на 90), тогда можно отрегулировать следующую пару.

Клапана считаются от распредвала и регулируются парами, с проворачиванием коленвала и распредвала после регулировки каждой пары клапанов.

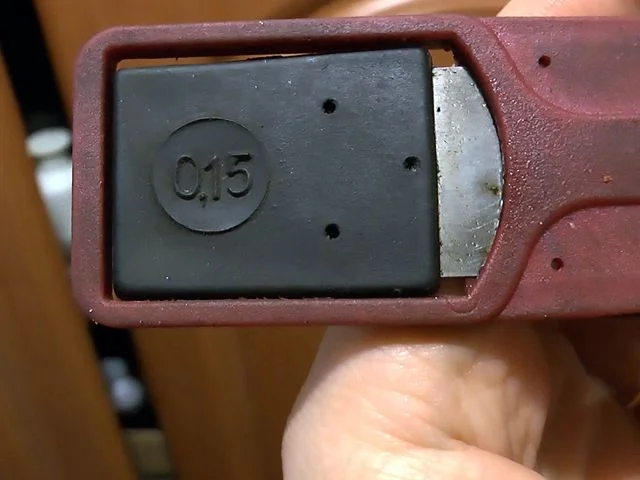

Нужный зазор определяется по щупу толщиной в 0,15 мм. Он вставляется между рычагом и кулачком клапана распредвала. Если щуп не проходит или двигается совершенно свободно — нужна регулировка.

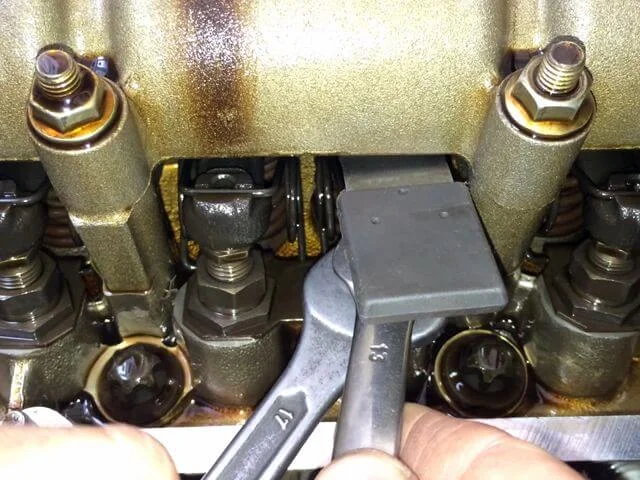

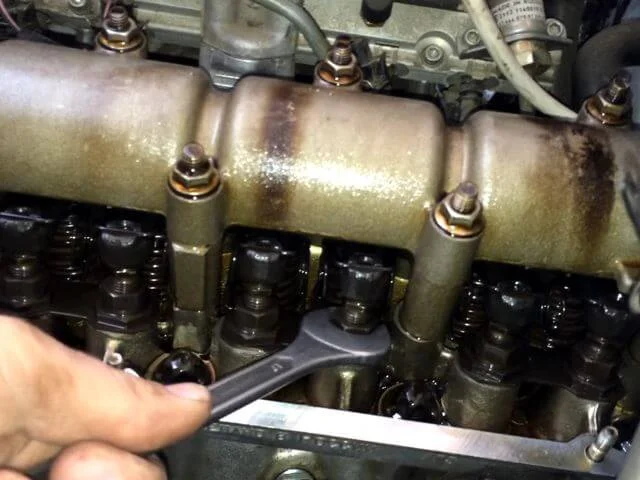

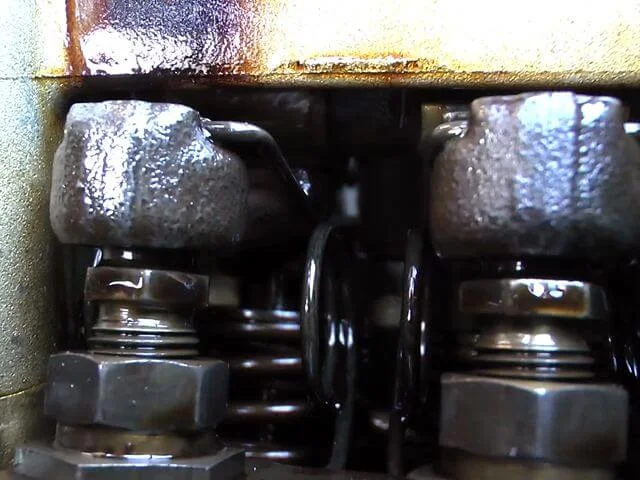

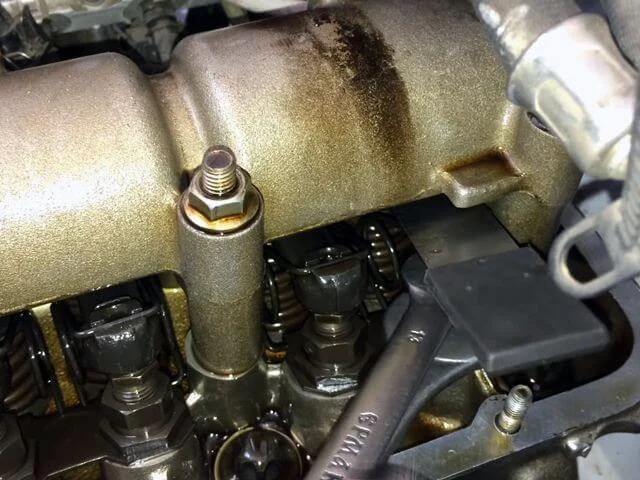

Чтобы отрегулировать клапан, нужно ослабить контргайку ключом на 17.

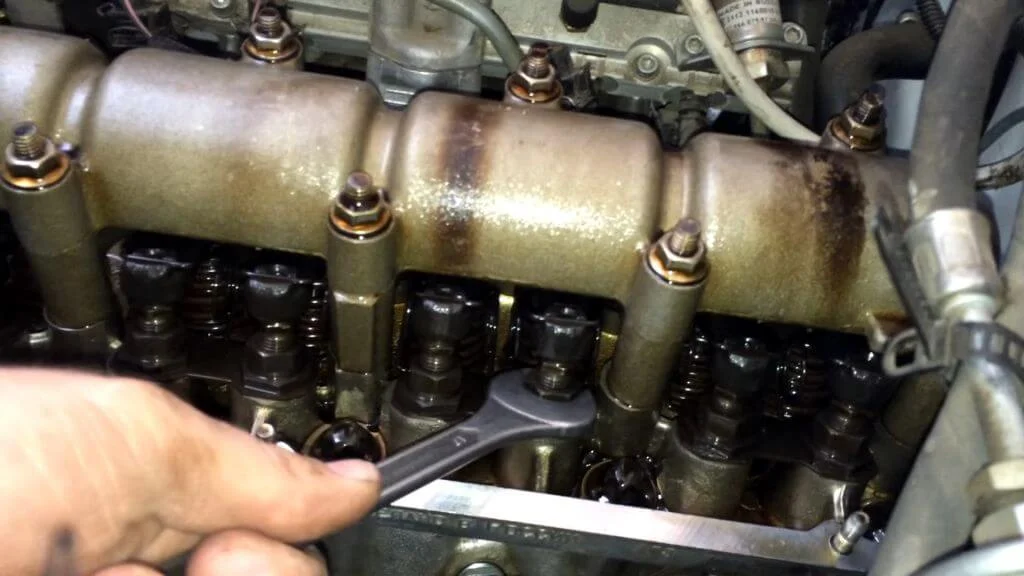

Затем повернуть регулировочную гайку в ту или иную сторону, увеличивая или уменьшая зазор.

Совершив пол-оборота регулировочной гайки, следует проверить зазор щупом и внести коррективы. Щуп должен ходить плотно, без люфта, и выниматься с усилием около 2 кг, при этом допустимы небольшие погрешности. Добившись нужного результата, надо закрутить контргайку и снова проверить зазор.

Второй клапан (и все остальные) регулируются точно так же.

Отрегулировав первую пару клапанов (8 и 6), надо провернуть коленвал на 180 и распредвал на 90 градусов. Чтобы было легче ориентироваться, на распредвалу можно сделать метки, обозначающие оборот на 90 градусов. Если заводская метка совпадает с выступом на верху, то свою метку следует нанести около выступа корпуса ГБЦ сбоку.

Вот в этом месте.

Затем провернуть коленвал ключом на карбюраторном двигателе или оборотом колеса на инжекторном.

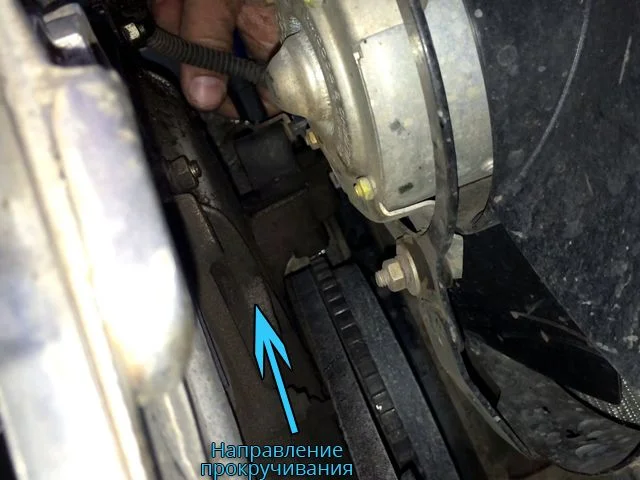

На инжекторе того же результата можно добиться, вставив отвертку между зубцов венца коленвала и, упираясь в кронштейн датчика положения коленчатого вала снизу, понемногу проворачивать венец.

Результат должен быть один и тот же — распредвал совершит оборот на 90 (о чем подскажет нанесенная метка).

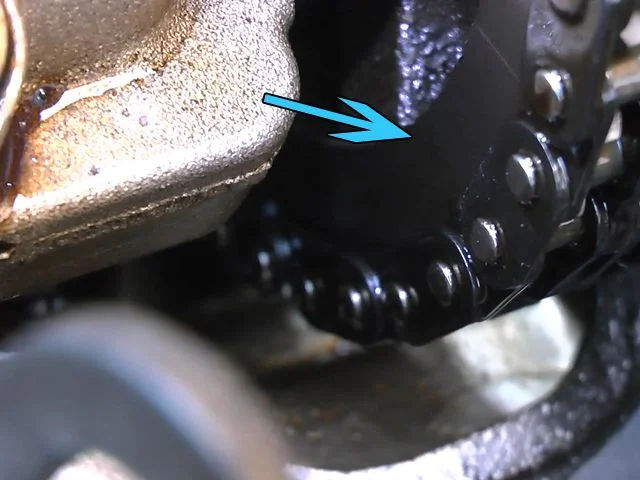

Заводская метка ушла на 90 градусов.

Таким образом следует отрегулировать все клапана, затем собрать все в обратном порядке и запустить двигатель. Прогревшись до рабочей температуры, он должен нормально функционировать, безо всяких стуков.
