Замена цепи и гидронатяжителя цепи Volkswagen Passat B5

78K
59
0

Последнее время стал замечать, что у моего автомобиля Пассат B5 с двигателем AWT на холостых оборотах и при прогреве появился «шоркающий» звук сзади двигателя, характерный для цепи и ее ГНЦ. Да еще и потек сальник выпускного распредвала.

Течь сальника может возникнуть через забитый дренажный канал (через применение некачественного масла или увеличенного периода замены).

И чтобы исправить эти косяки мне понадобилось:

  • ГНЦ;
  • Цепь;
  • Прокладки (058 198 217);
  • Сальники распредвалов;
  • Прокладки клапанной крышки ( 15-31946-01).

Какую цепь ГРМ ставить на VW Passat B5?

Оригинальный номер 058109229B, средняя цена 4846 руб.

Аналоги:

  • Swag 99110334 — 1636 руб.
  • Ina 553 0059 10 — 1917 руб.
  • Febi 25360 — 1668 руб.

Периодичность замены — каждые 150-200 тыс.км.

Какой гидронатяжитель цепи ГРМ ставить на VW Passat B5?

Оригинальный номер 058109088K, средняя цена 33757 руб.

Аналоги:

  • JP Group 1111250100 — 1636 руб.
  • Patron P41-0005 — 7050 руб.
  • Era 554027 — 8596 руб.

Когда меняются?

Периодичность замены цепи ГРМ вместе с натяжителем осуществляется каждые 150-200 тыс.км.

Step 1
1

Гидронатяжитель цепи (оригинальный)

Step 2
2

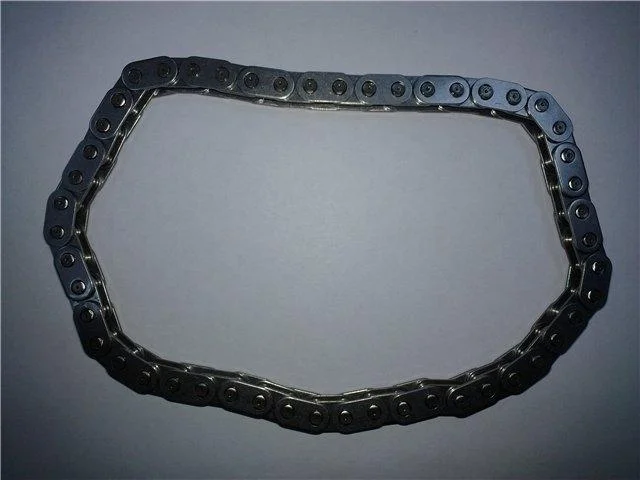

Цепь ГНЦ (оригинальная)

Step 3
3

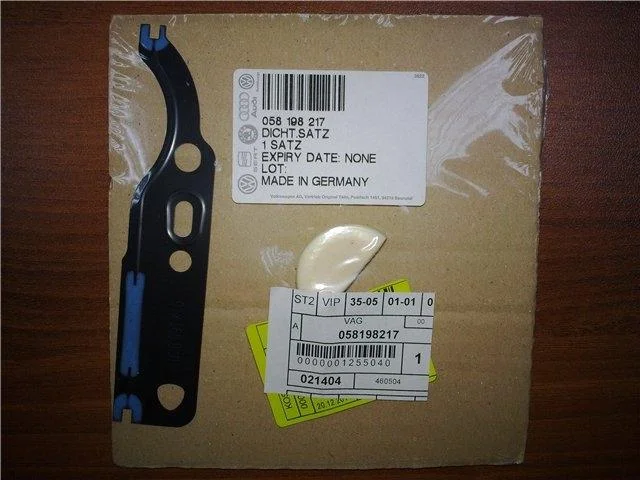

Прокладки ГНЦ (оригинальные)

Step 4
4

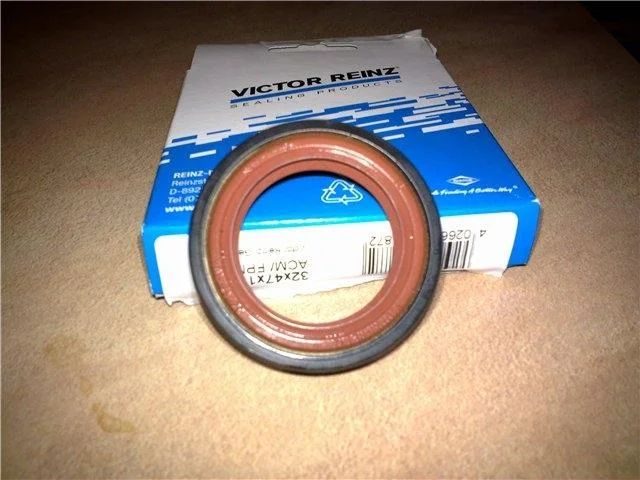

Два сальника распредвалов

Step 5
5

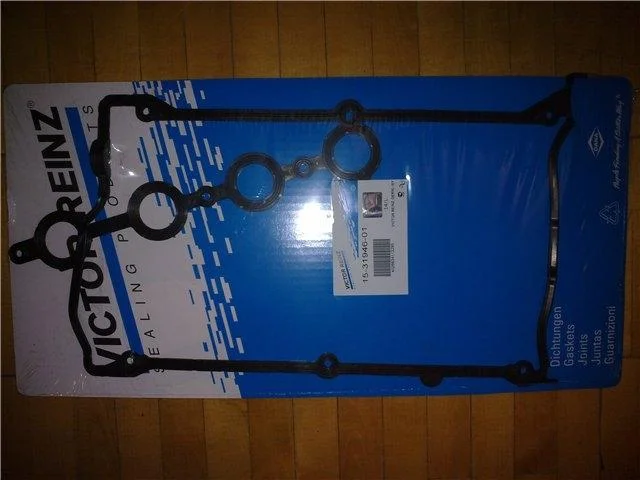

Прокладки клапанной крышки

Step 6
6

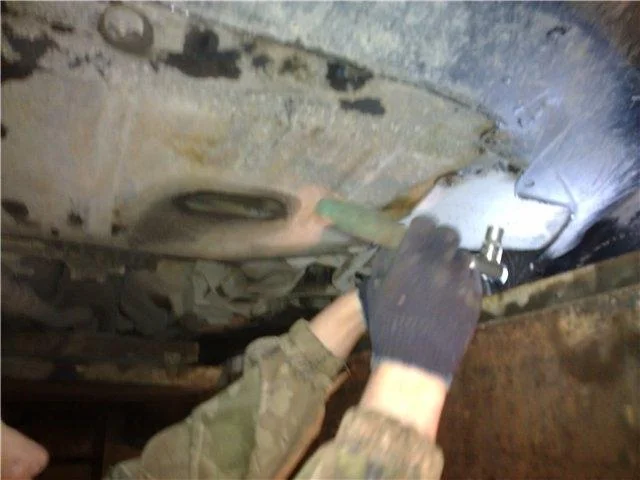

Откручиваем болты и снимаем защиту картера

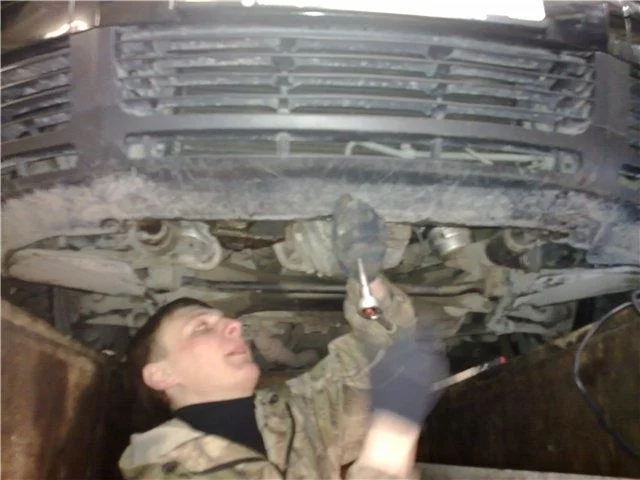

Step 7
7

Откручиваем нижний центральный болт крепления бампера головкой на 10

Step 8
8

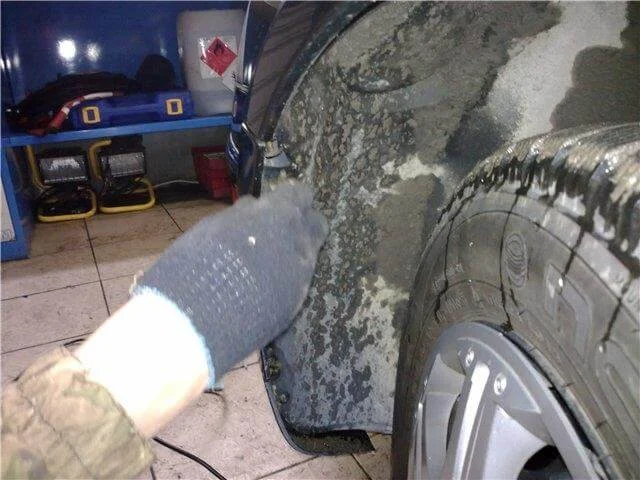

Откручиваем «невидимый» торкс крепления бампера с крылом (затягиваем моментом 2 Нм)

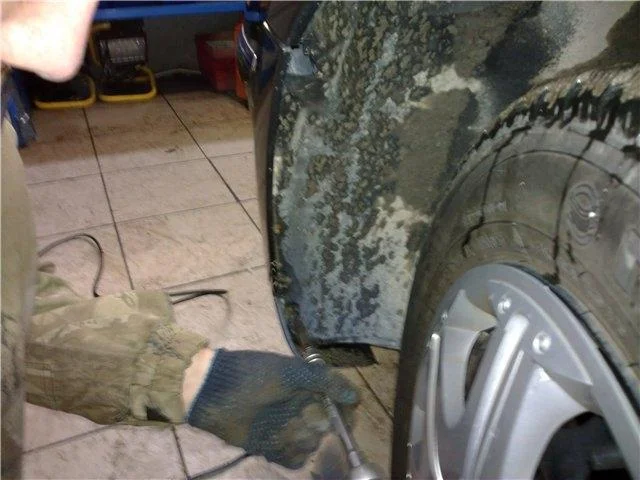

Step 9
9

Откручиваем 3 торкса крепления локера к бамперу (затягиваем моментом 2 Нм). Такую процедуру проводим и с правой стороны

Step 10
10

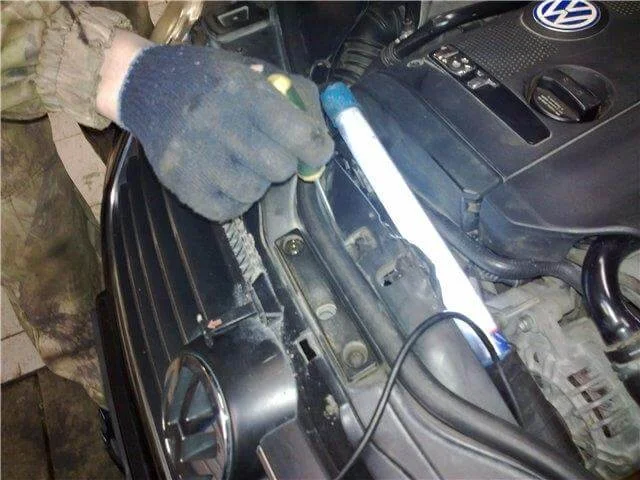

Отверткой, путем поднятия пружинки и разводкой усиков, снимаем рычаг блокировки капота

Step 11
11

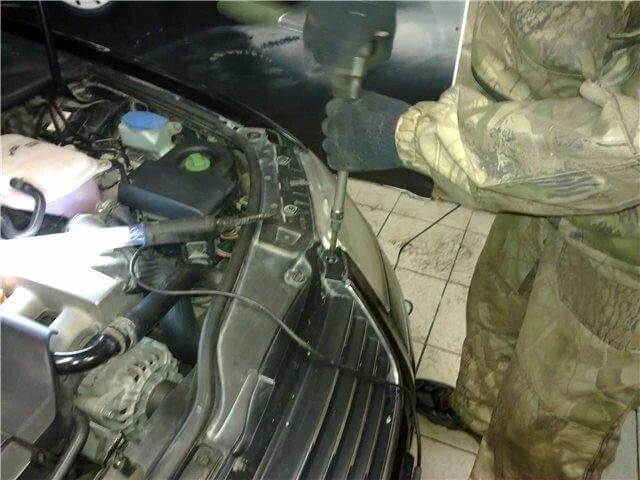

Откручиваем справа и слева 2 верхних торкса (затягиваем моментом 3 Нм) крепления передней решетки. Внизу решетка крепится к бамперу защелками, сжав которые снимаем решетку

Step 12
12

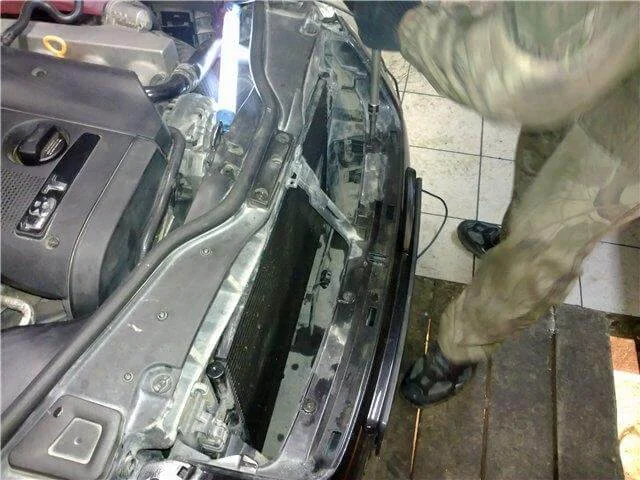

Откручиваем 4 болта-торкса крепления бампера к усилителю переднего бампера

Step 13
13

Путем выдвижения вперед снимаем передний бампер

Step 14
14

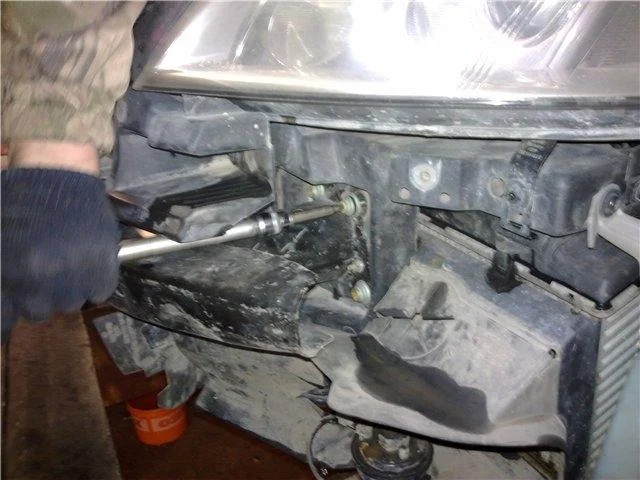

Откручиваем четыре болта крепления переднего усилителя бампера, плюс гайку головкой на 10. Такую же процедуру проводим слева

Step 15
15

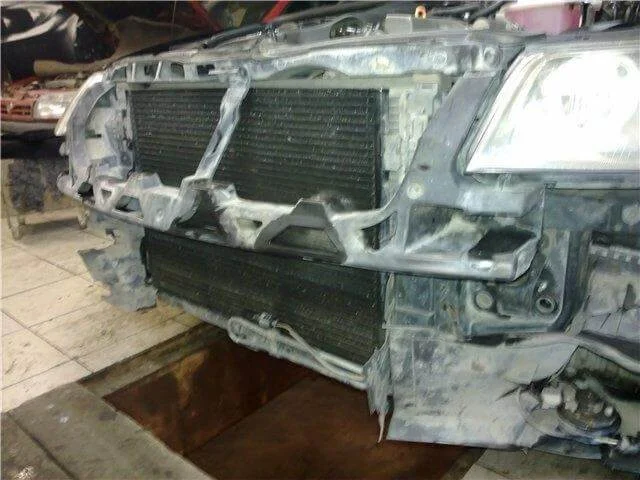

Снимаем передний усилитель бампера

Step 16
16

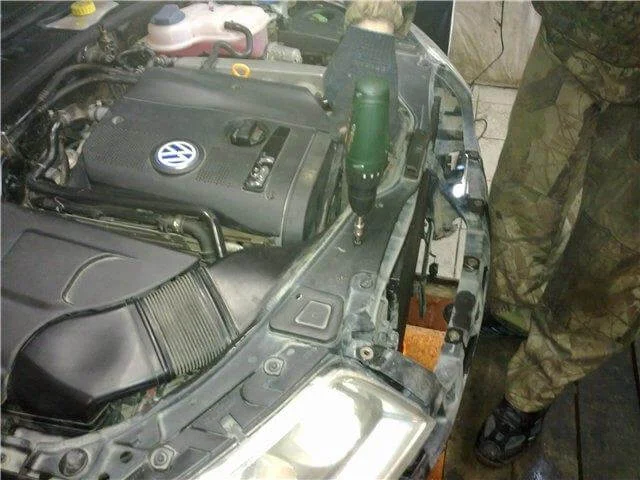

Откручиваем 3 шурупа крепления воздухозаборника, снимаем крышку воздушного фильтра

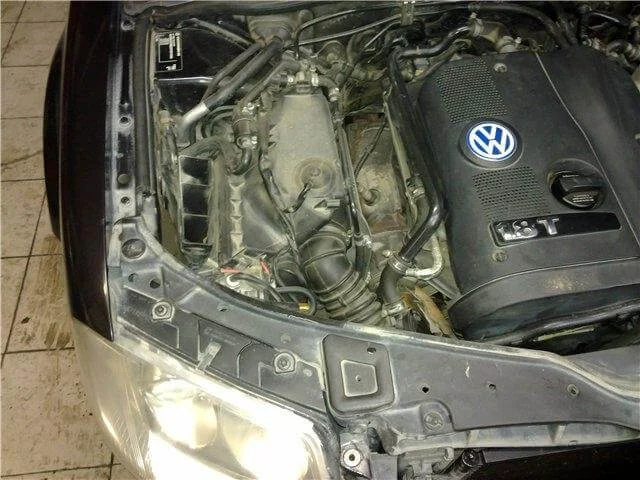

Step 17
17

Снимаем воздухозаборник

Step 18
18

Откручиваем торкс крепления передней панели к крылу. Такую же процедуру проводим слева

Step 19

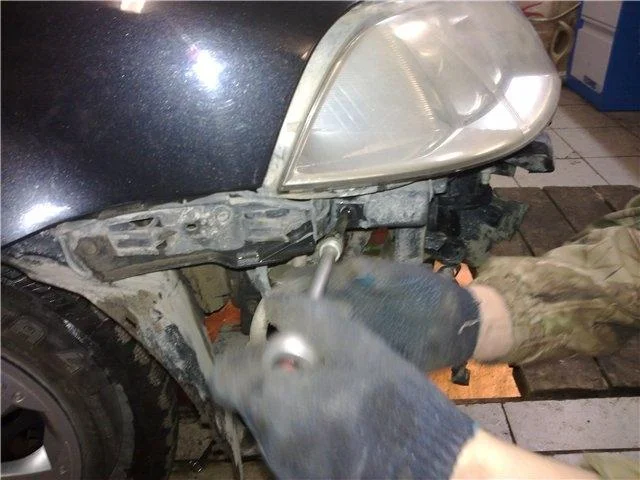

19

Откручиваем торкс крепления направляющей бампера к передней панели. Такую же процедуру проводим справа. Справа 2 торкса (плюс крепление бочка с омывающей жидкостью)

Step 20
20

Отодвигаем переднюю панель вперед, без штырей для приведения передней панели в сервисное состояние.

Данный прием хорош тем, что при помощи него не надо сливать ОЖ, для снятия переднего радиатора, как делают некоторые, а также этот способ хорош для замены ремней, роликов ГРМ и всего другого.

Step 21
21

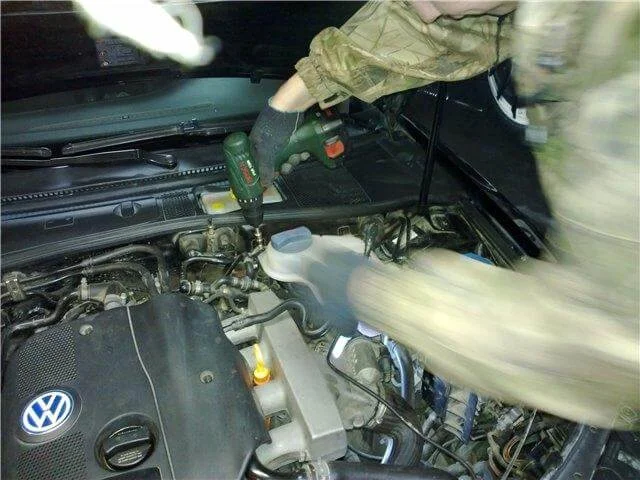

Откручиваем 3 торкса и отводим в сторону бачок ОЖ

Step 22
22

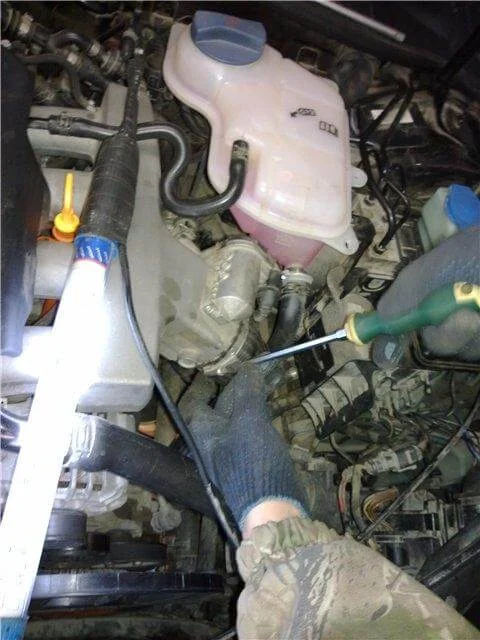

Откручиваем в верхней части хомут крепления воздушного патрубка от интеркулера к дроссельной заслонки, внизу поднимаем скобу крепления этого же патрубка и демонтируем указанный патрубок. Вход в дроссельную заслонку и выход из интеркулера закрываем тряпками

Step 23
23

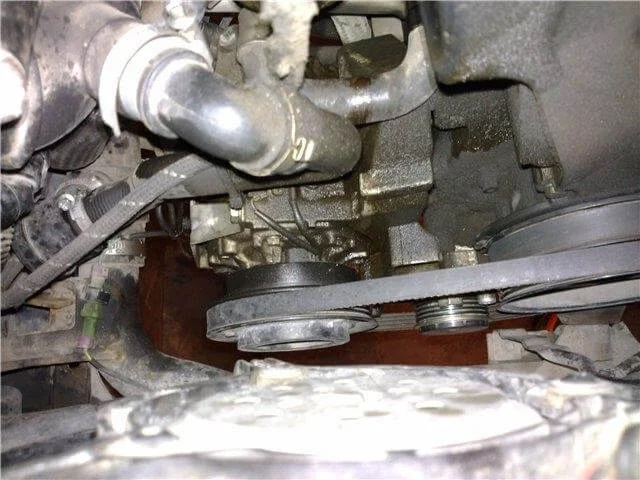

Последствия протечки сальника ГРМ

Step 24
24

Внутренним шестигранником на 8 мм. откручиваем болт крепления вискомуфты вентилятора. Предварительно стопорим ременный шкив вискомуфты болтом диаметром примерно 5 мм. Прикручиваем вискомуфту к кронштейну моментом 45 Нм

Step 25
25

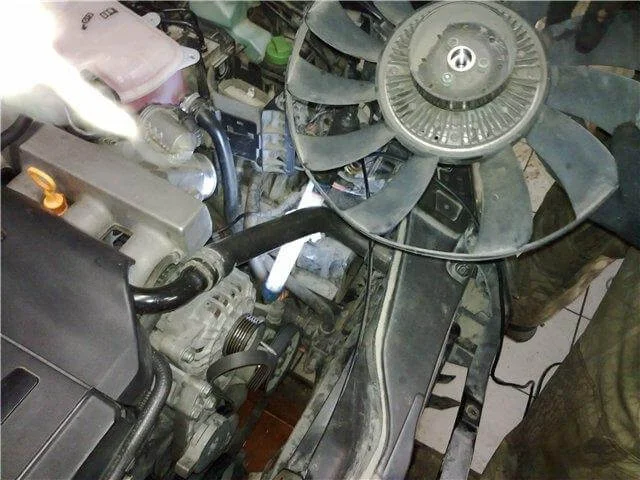

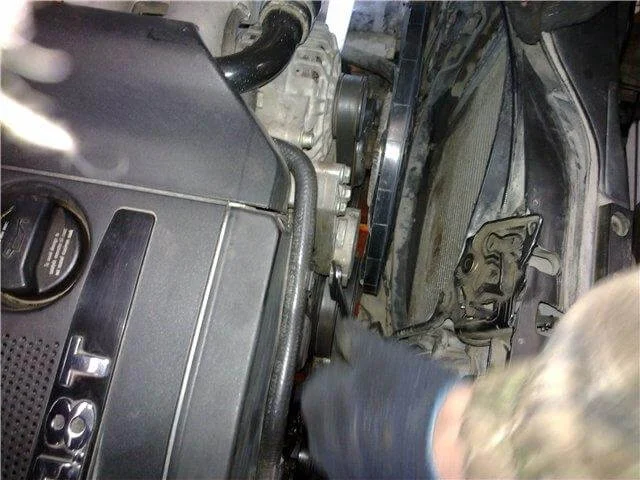

Рожковым ключом отодвигаем натяжной элемент. Снимаем поликлиновый ремень генератора и вискомуфту с вентилятором

Step 26
26
Step 27

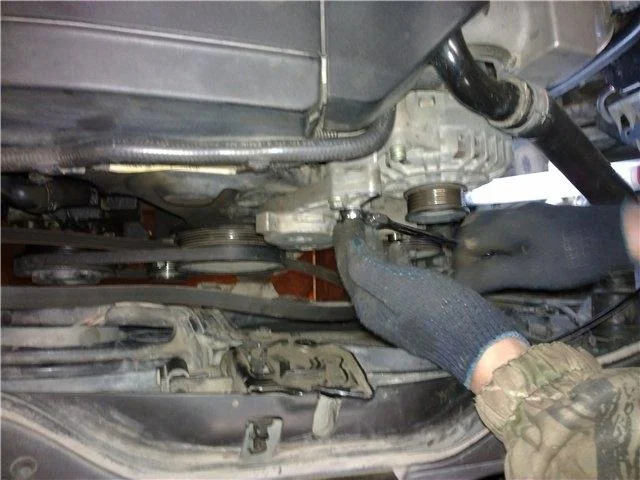

27

Накидным ключом откручиваем 3 болта с шестигранной головкой крепления натяжного элемента и снимаем его (закручиваем их моментом 25 Нм)

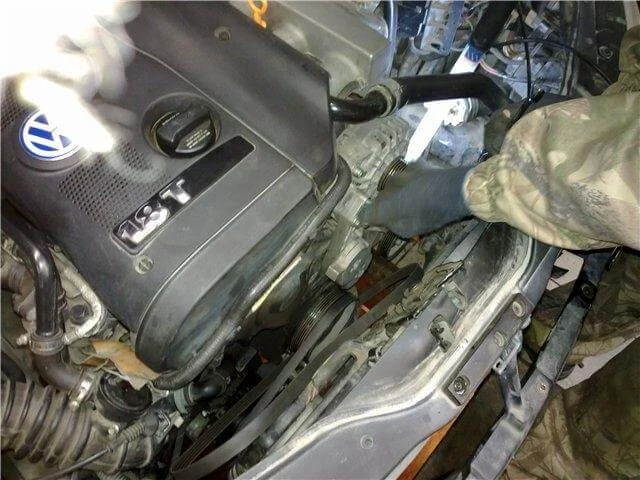

Step 28
28
Step 29
29
Step 30
30

Осмотр

Step 31
31

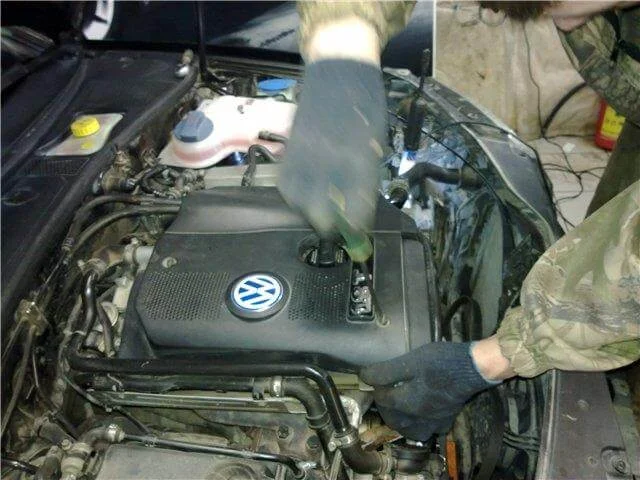

Проворачиваем против часовой стрелки 3 пластиковых защелки и снимаем шумоизоляционный кожух

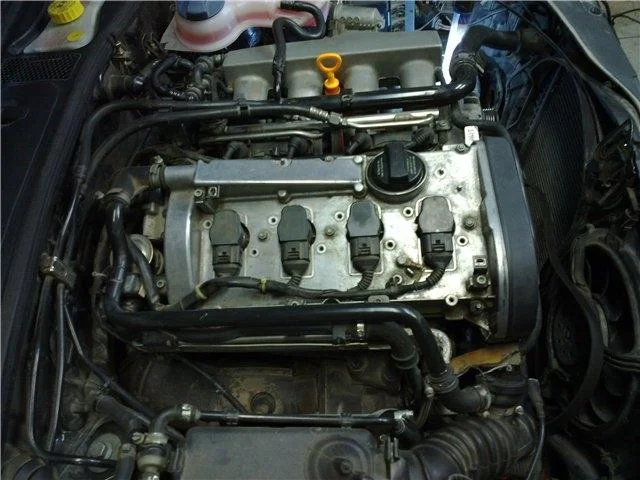

Step 32
32
Step 33
33

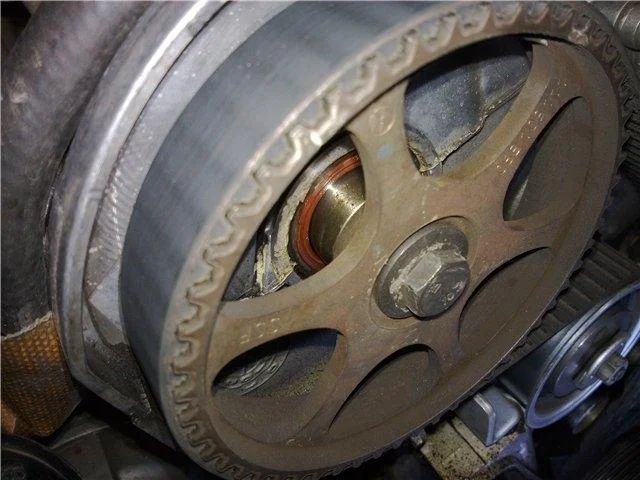

Отщелкнув две защелки, снимаем пластиковый кожух ГРМ и наблюдаем протекший сальник и его последствия

Step 34
34

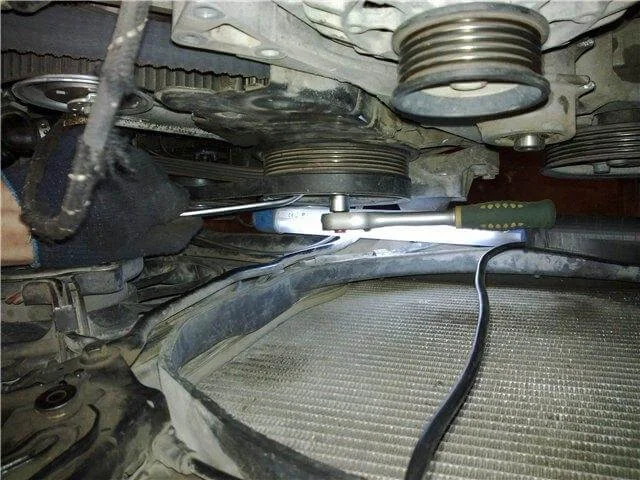

До того как снять шкив КВ ослабляем ролик кондиционера, ослабив 2 болта его крепления и снимаем ремень кондиционера (Закручиваем болты моментом 30 Нм. Далее откручиваем 4 болта шкива КВ, закручиваем болты моментом 10 Нм + довернуть на? оборота 90 градусов).

Step 35

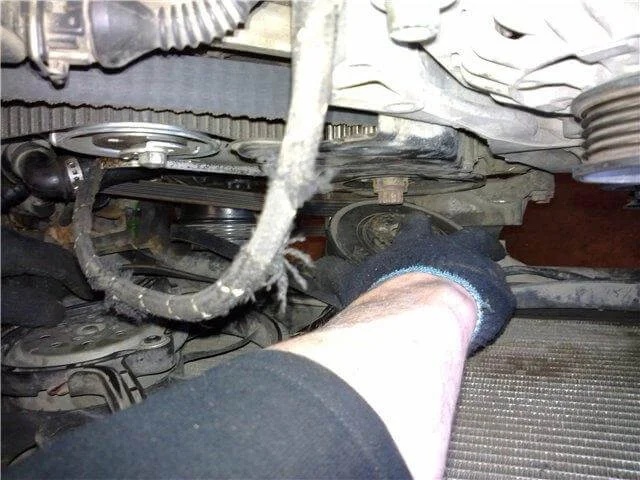

35

Снимаем шкив КВ

Step 36

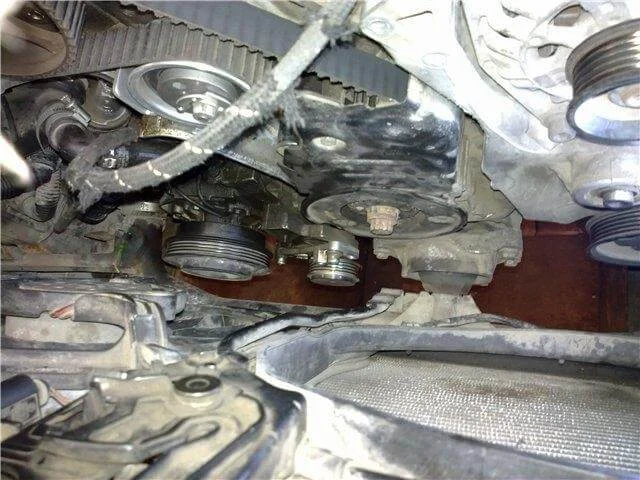

36
Step 37
37

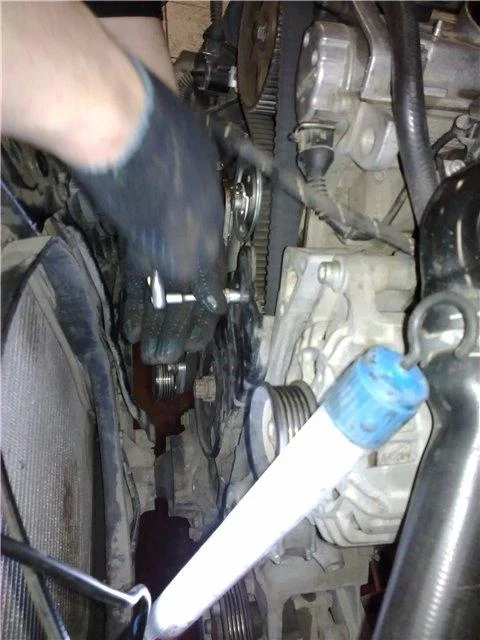

Головкой откручиваем болты средней и нижней части защитного кожуха ГРМ

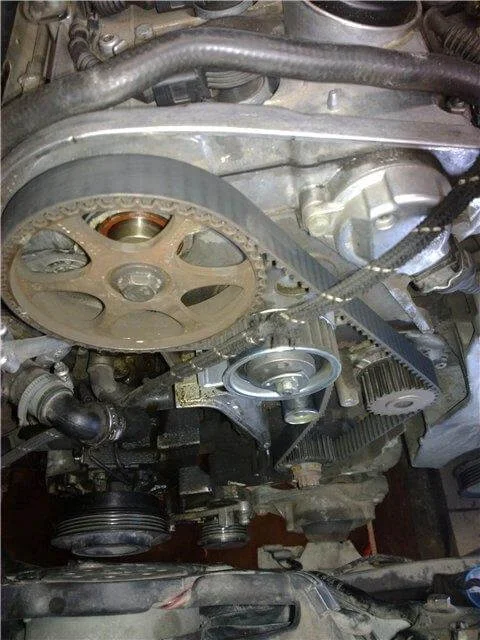

Step 38
38
Step 39
39

Отмечаем маркером направление движения ремня и совмещаем метки ГРМ и КШМ (также отмечаем метки совмещения)

Step 40
40

Установка меток

Step 41

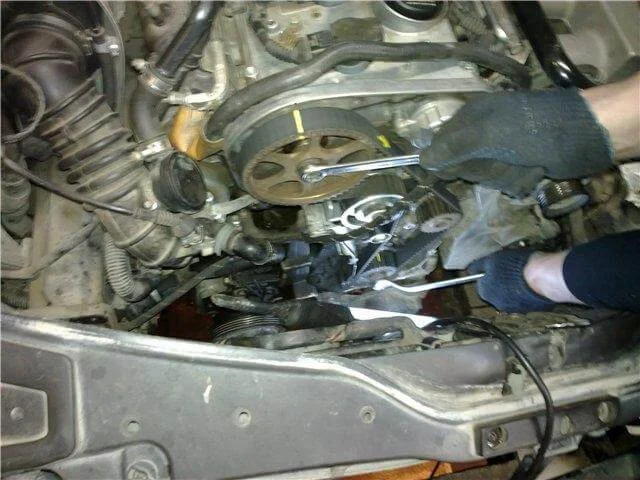

41

Удерживая накидным ключом болт КВ откручиваем болт звездочки распредвала (затягиваем болт моментом 65 Нм)

Step 42
42

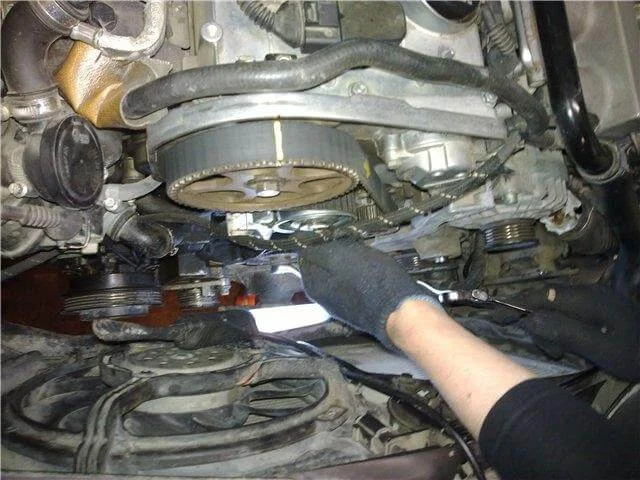

Ослабляем крепежную гайку натяжного ролика ремня ГРМ и снимаем звездочку распредвала вместе с ремнем ГРМ (затягиваем гайку моментом 27 Нм)

Step 43
43

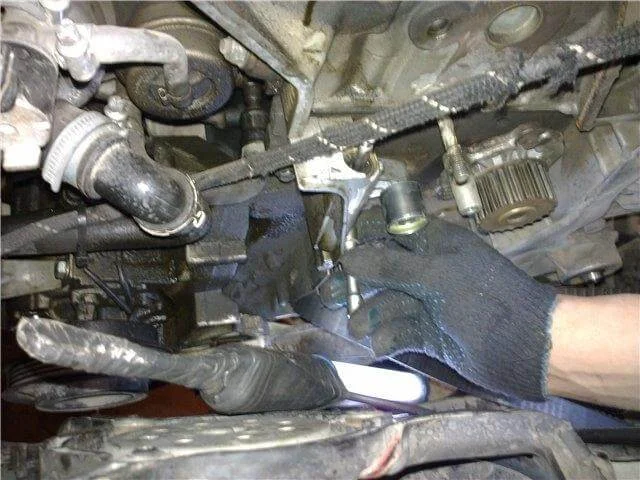

Головкой на 10 откручиваем 2 болта и снимаем демпфер (болты затягиваем моментом 25 Нм)

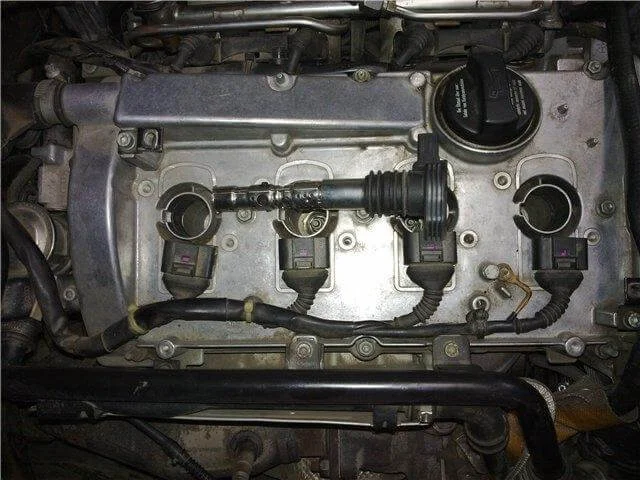

Step 44
44

Отщелкиваем разъемы и снимаем ВВ катушки, колодца свечей затыкаем бумагой или тряпками

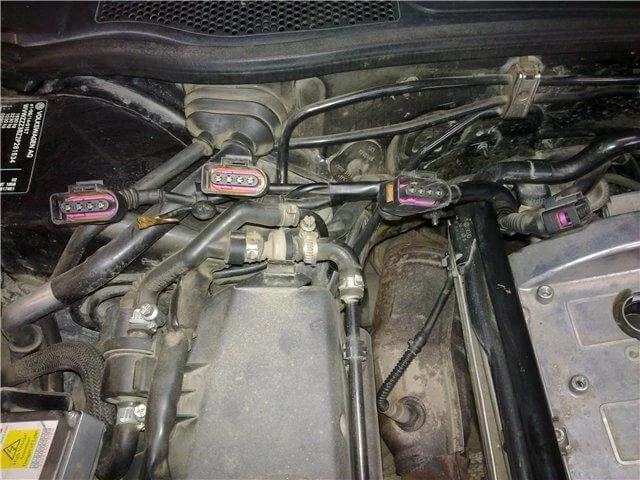

Step 45
45

Предварительно открутив гайку «массы» отводим жгут разъемов ВВ катушек в сторону

Step 46
46

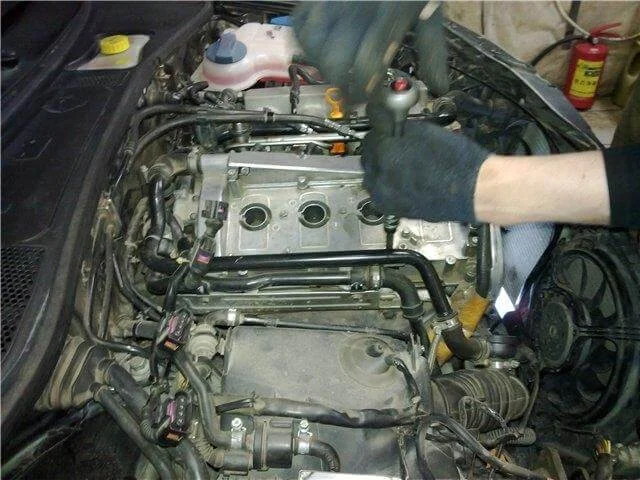

Откручиваем 4 болта теплозащитного экрана и снимаем его (закручиваем болты моментом 3,5 Нм). Откручиваем внутренним шестигранником трубку ВКГ и трубку вторичного воздуха (затягиваем болты моментом 3,5 Нм)

Step 47
47

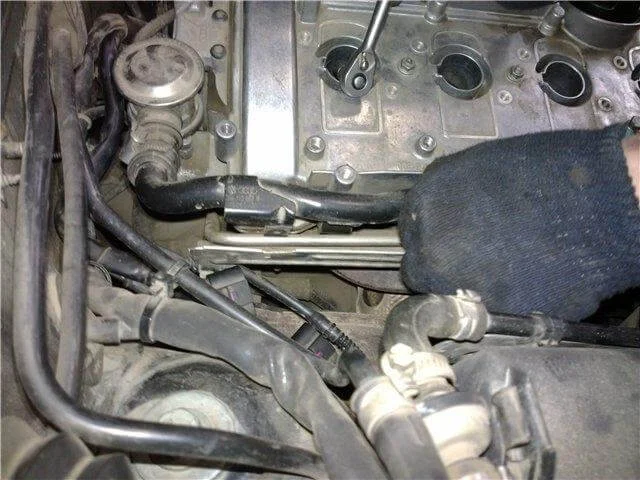

Откручиваем хомут крепления трубки вторичного воздуха и редукционного клапана. Отводим трубку в сторону

Step 48
48

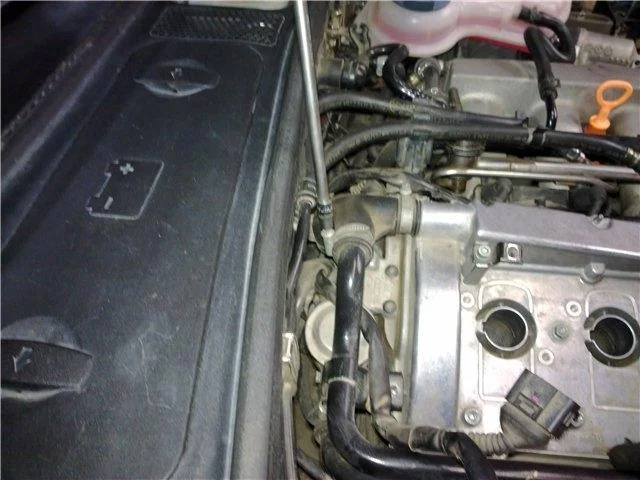

Step 49
49

Откручиваем 3 хомута резинового тройника ВКГ и демонтируем его

Step 50
50
Step 51
51

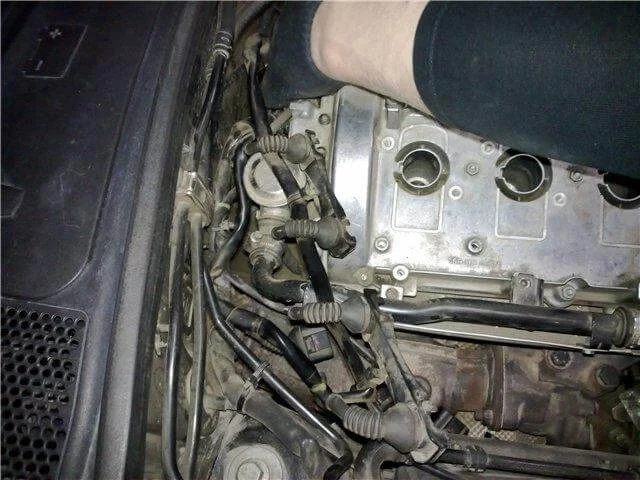

Отсоединяем штекер клапана ГНЦ путем оттягивания скобы штекера

Step 52
52

Отсоединяем штекера форсунок путем оттягивания скобы штекеров

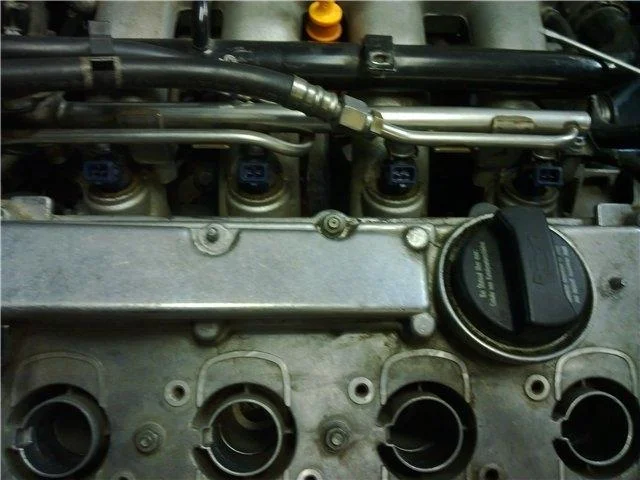

Step 53
53

Вид форсунок после снятия штекеров

Step 54
54

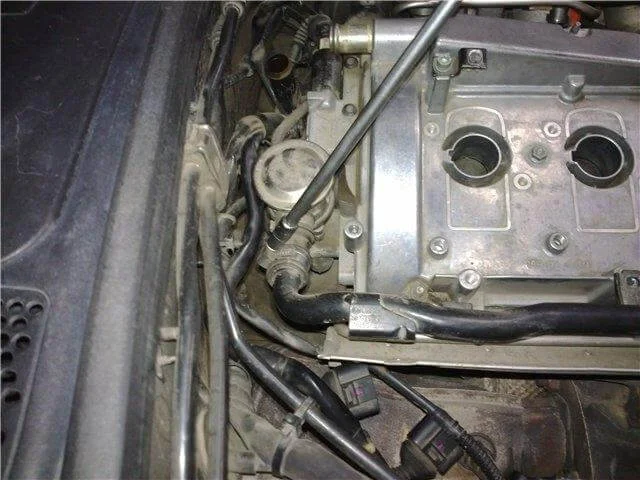

Откручиваем хомут крепления трубки вторичного воздуха к комбиклапану и снимаем трубку

Step 55
55
Step 56
56

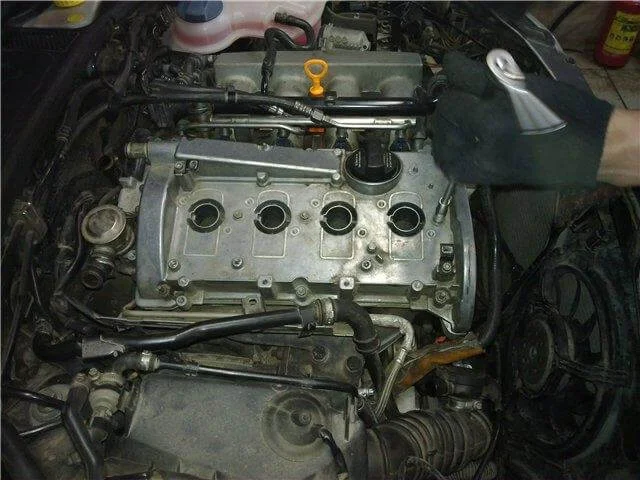

Откручиваем гайки крепления КК

Step 57
57

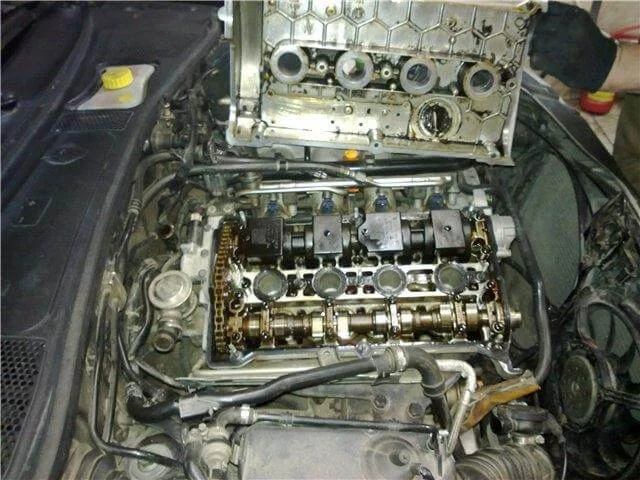

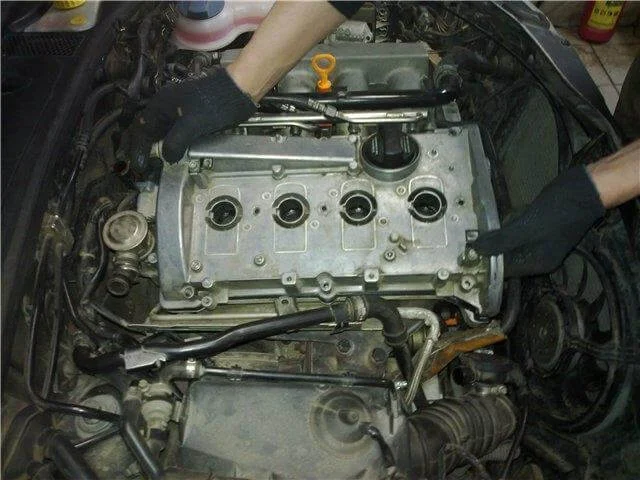

Снимаем КК, снимаем два пластиковых маслоотражателя с впускного распредвала. Забыл сфотографировать, но, думаю, что проблем не будет.

Step 58
58
Step 59
59

Снимаем прокладку КК

Step 60
60

Отмечаем маркером 16 роликов цепи ГНЦ относительно меток звездочек распредвала

Step 61
61

Снимаем штекер, откручиваем 2 болта головкой на 10 и снимаем датчик Холла (затягиваем болты моментом 10 Нм)

Step 62

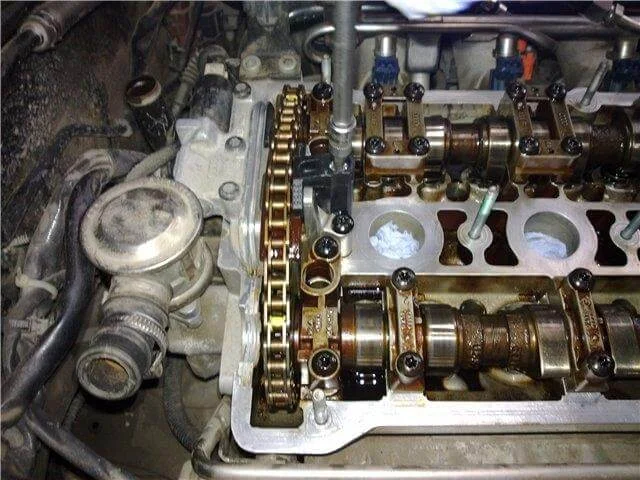

62

Устанавливаем съемник и сжимаем ГНЦ

Step 63

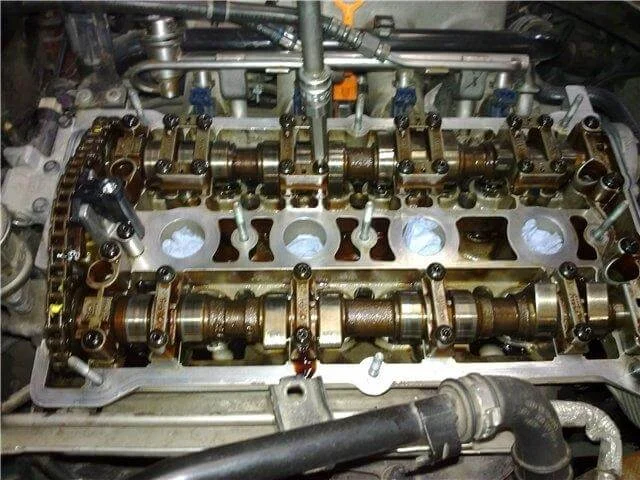

63

Откручиваем крест-накрест двойные крышки подшипников 3 и 5 на впускных и выпускных распредвалах. У меня представлено фото снятия крышки 4 подшипника. Слева находится 5-ый, справа 3-ий.

Step 64
64

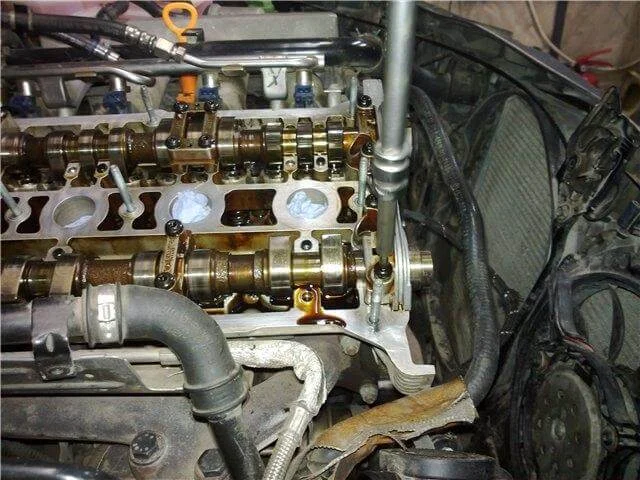

Откручиваем и снимаем двойную крышку подшипников

Step 65
65

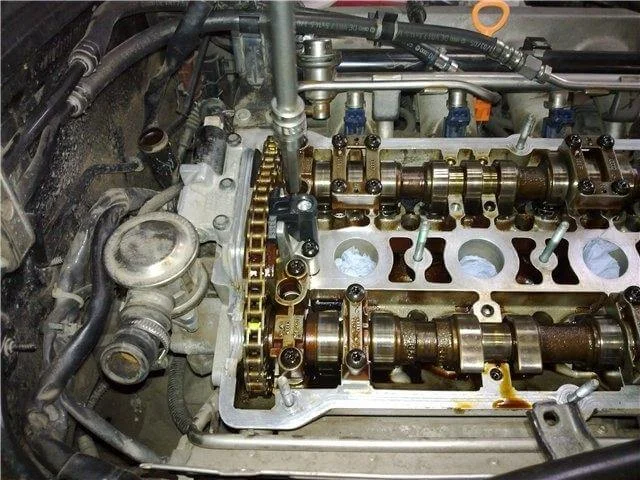

Откручиваем и снимаем две крышки подшипников звездочек впускных и выпускных распредвалов

Step 66
66

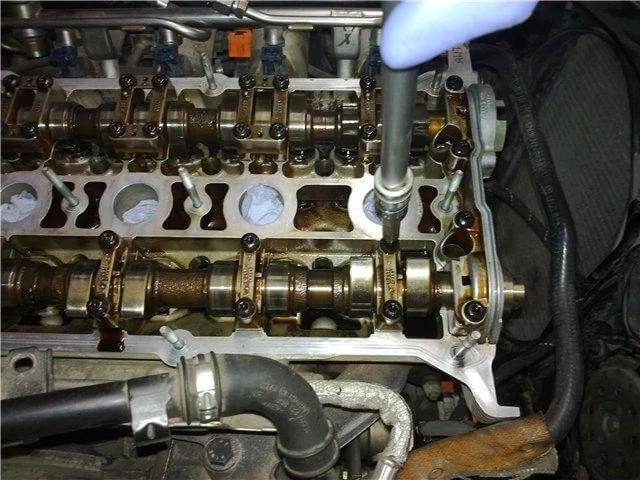

Выкручиваем крепежные болты ГНЦ. Крест-накрест попеременно ослабеваем и снимаем крышки подшипников 2 и 4. На фото представлена крышка 2 подшипника выпускного распредвала. Напротив-впускного, которого нужно откручивать крест-накрест, а через один, влево, находится 4 крышка подшипника

Step 67

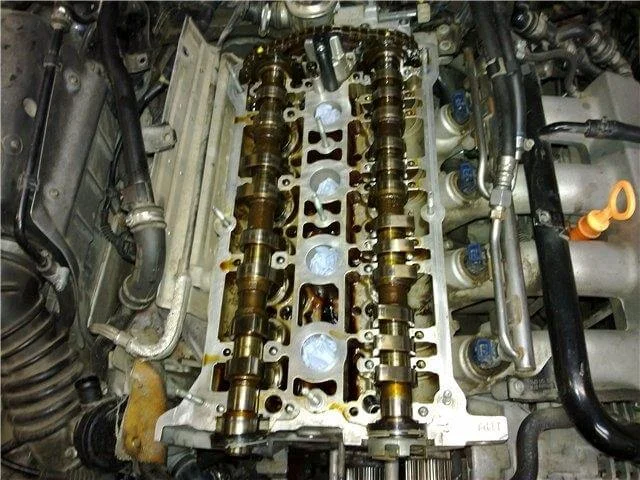

67

Фото со снятыми крышками подшипников распредвалов

Step 68
68

Виновник одной из замен — сальник

Step 69

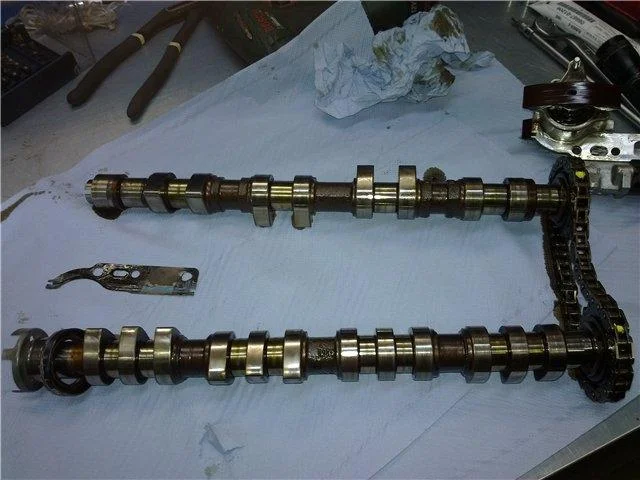

69

Аккуратно демонтируем распредвалы и укладываем их на чистую поверхность. Не забываем открутить центральный болт на впускном распредвале и снять рамку датчика Холла (болт закручиваем моментом 10 Нм)

Step 70
70

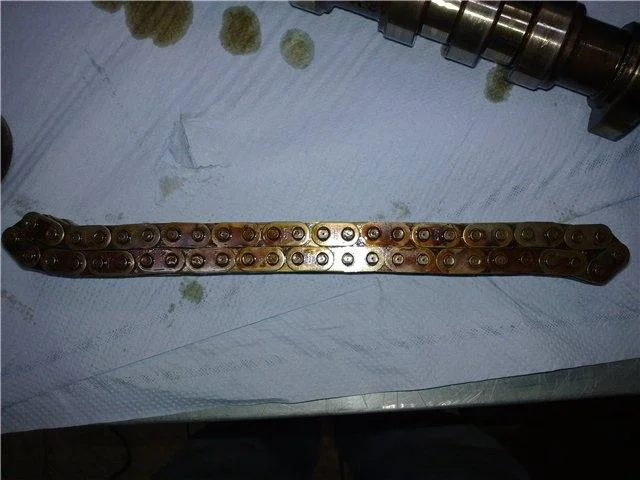

Цепь

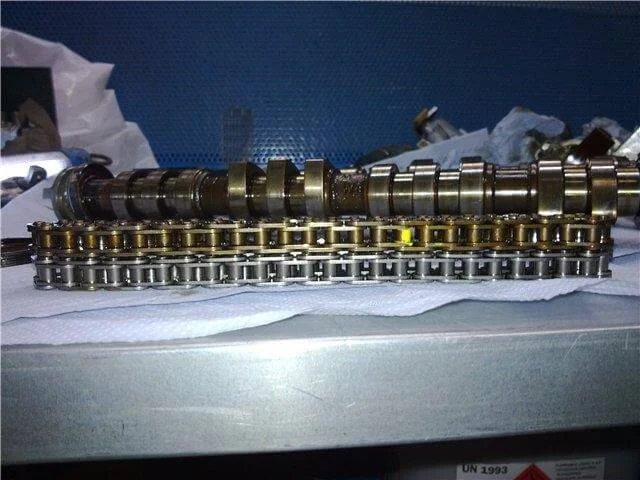

Step 71
71

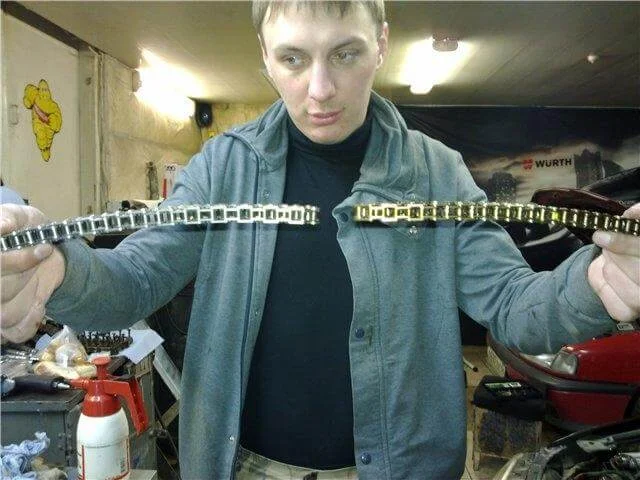

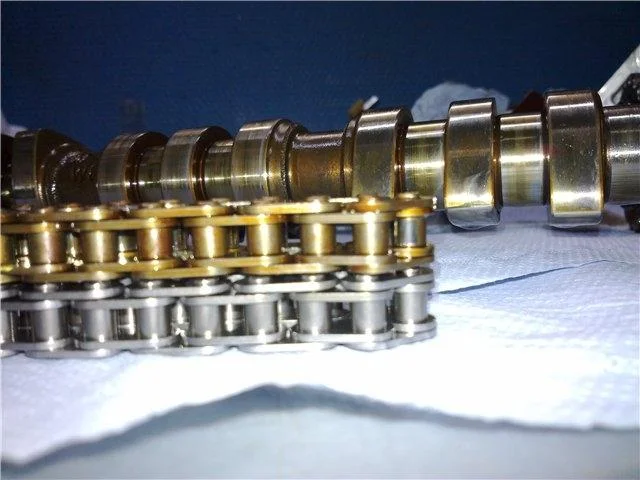

Сравнение новой и строй цепи

Step 72
72
Step 73

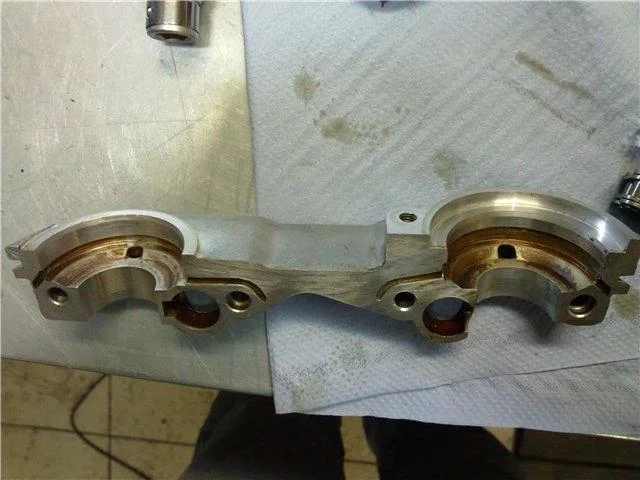

73
Step 74
74

Очищаем поверхность двойной крышки подшипников

Step 75
75

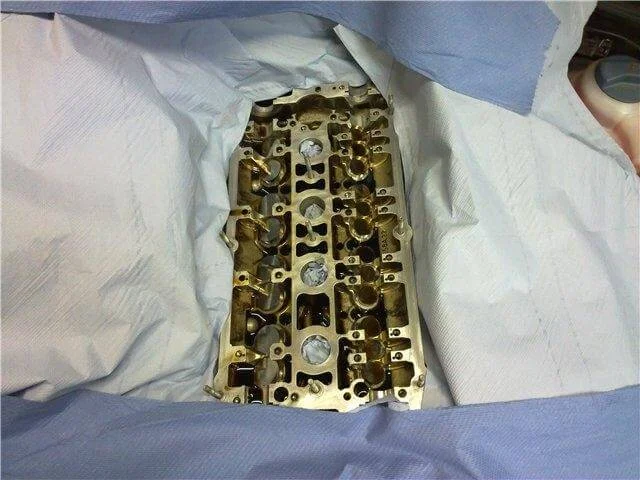

Готовим «операционное» поле для монтажа

Step 76
76

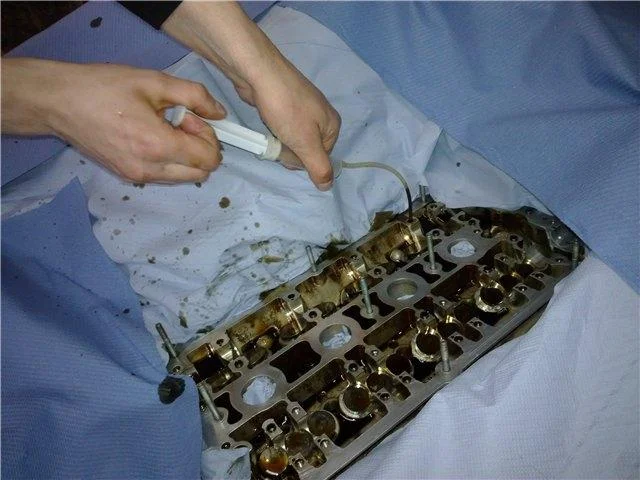

Отсасываем из отверстий болтов подшипников масло, чтобы при закручивании не попасть на их разрыв, путем создания давления самим болтом

Step 77

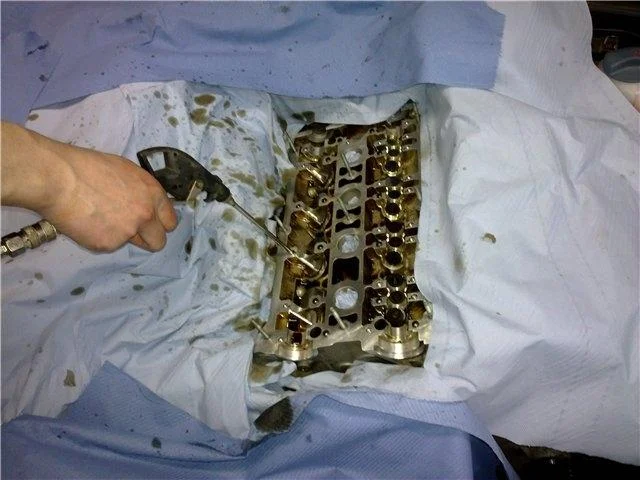

77

Продуваем вышеуказанные отверстия сжатым воздухом

Step 78
78

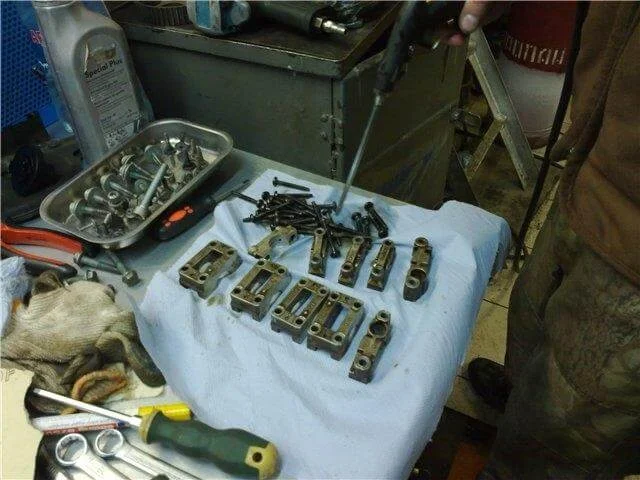

Общий вид демонтированных запчастей

Step 79

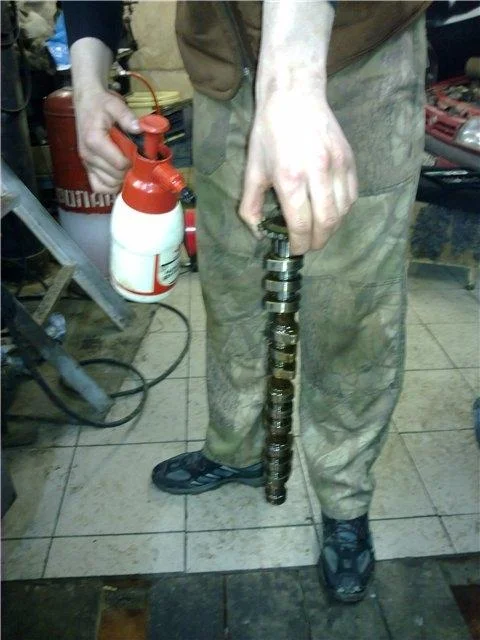

79

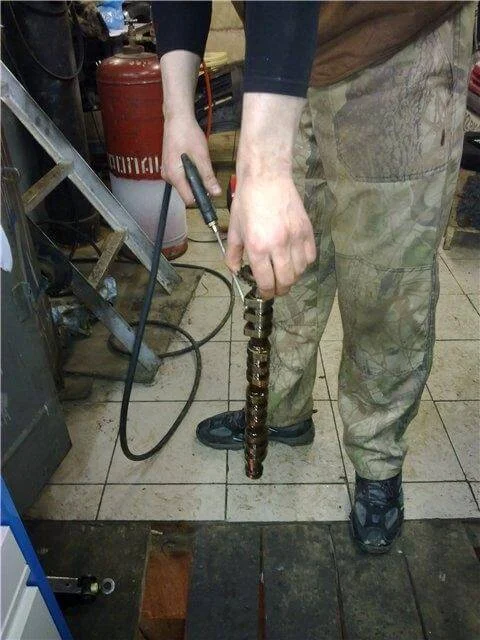

Как бы там ни было, но смываем грязь с распредвалов и сушим их

Step 80
80
Step 81
81

Наносим герметик на место укладки прокладки ГНЦ (чисто символически)

Step 82
82

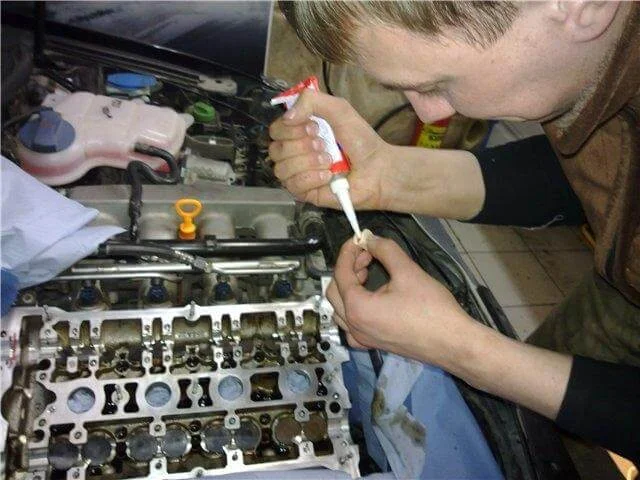

Наносим герметик на С-образную прокладку и прокладку ГНЦ. Даем этим прокладкам подсохнуть 10-15 минут

Step 83
83

Вставляем на место С-образную прокладку ГНЦ

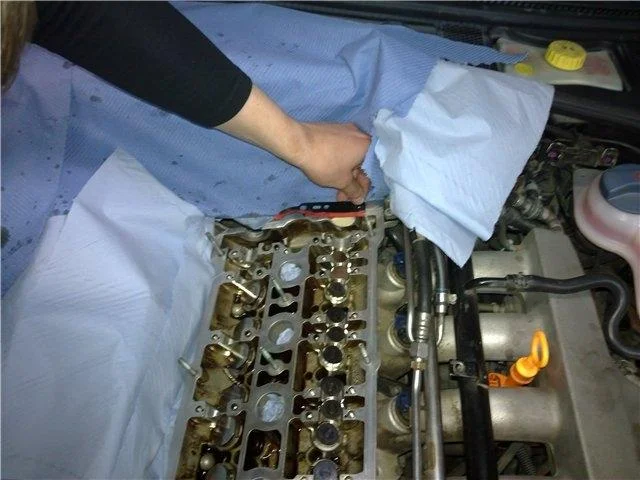

Step 84
84

Кладем на место прокладку ГНЦ

Step 85
85

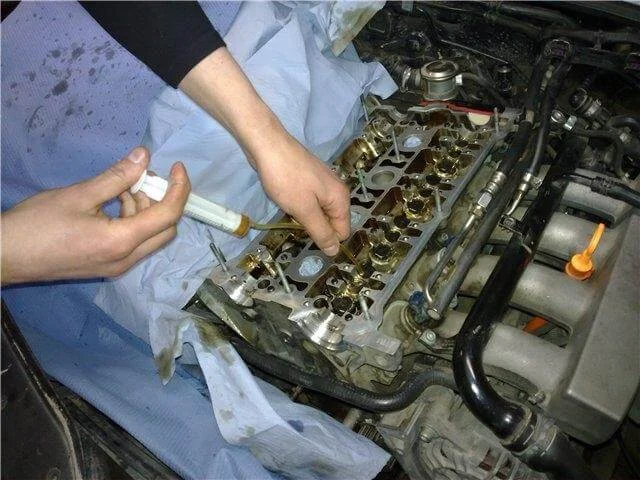

Смазываем шейки распредвалов и распредвалы свежим малом (не забываем смазать свежим маслом крышки подшипников распредвалов)

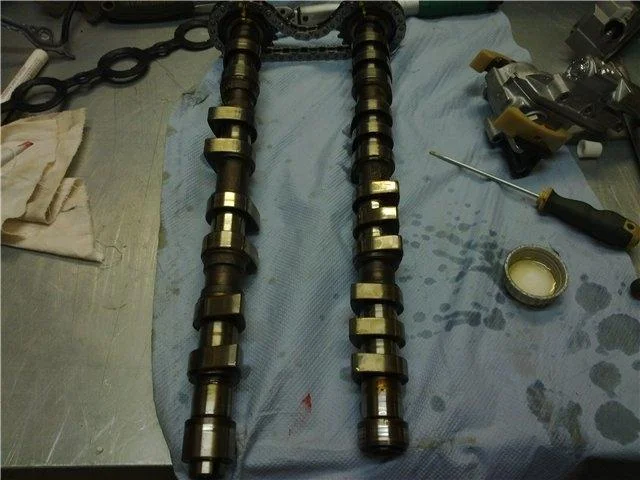

Step 86
86
Step 87
87

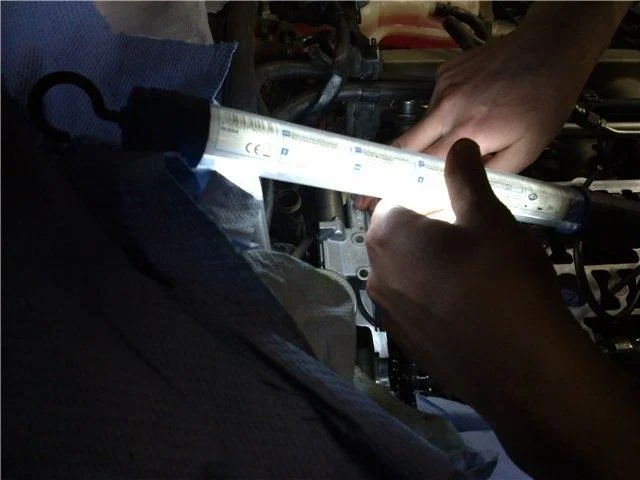

Вставляем стянутый, новый ГНЦ между цепью ГНЦ, уже натянутой на распредвала

Step 88
88
Step 89
89

Закручиваем болты фазорегулятора ГНЦ моментом 10 Нм

Step 90
90

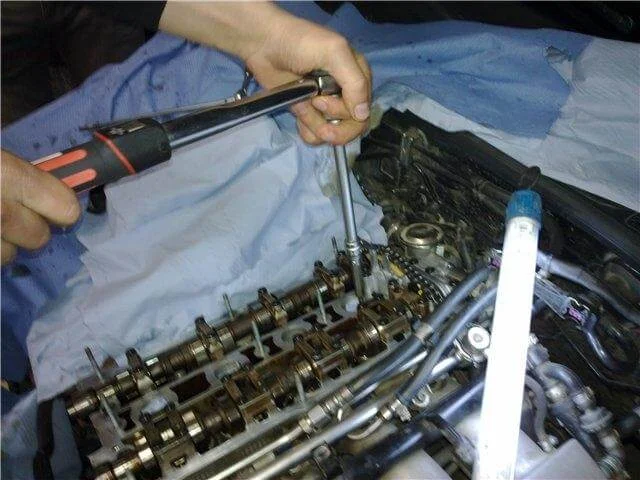

Крест-накрест затягиваем крышки подшипников 2 и 4 выпускного и впускного распредвалов моментом 10Нм

Step 91

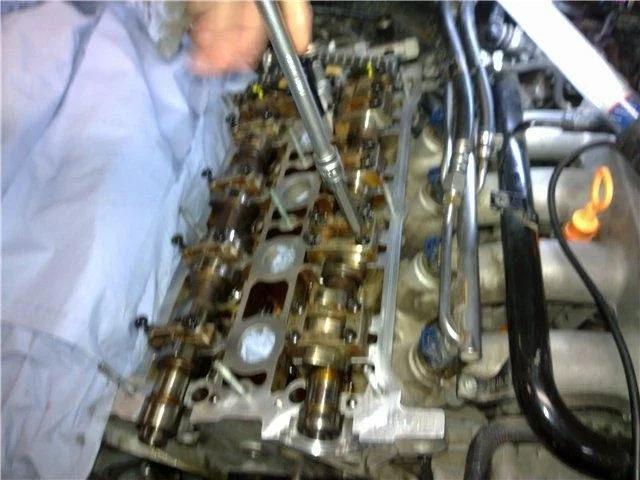

91
Step 92
92

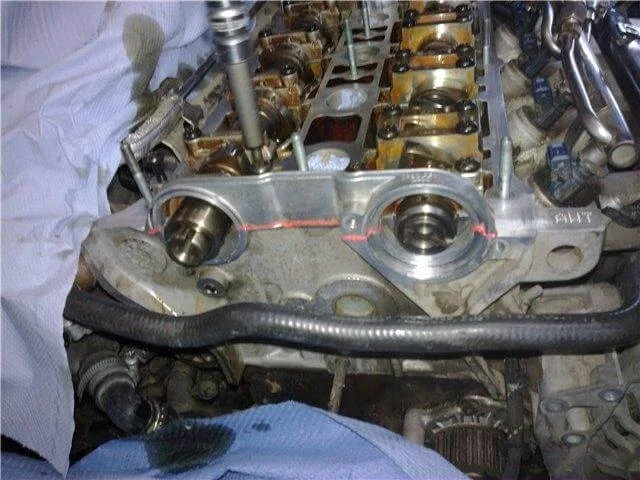

Затягиваем подшипники звездочек распредвалов моментом 10 Нм. Снимаем фиксатор фазорегулятора. Промазав герметиком основание двойной крышки подшипников, дав подсохнуть 10-15 мин., устанавливаем ее на место и затягиваем болты моментом 10 Нм

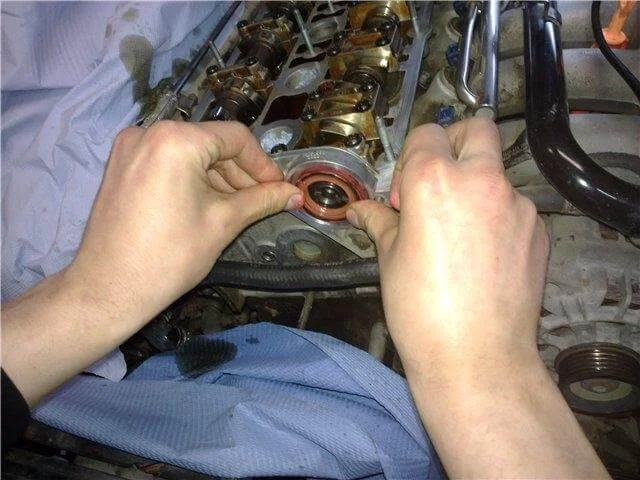

Step 93
93

Крест-накрест затягиваем крышки подшипников 3 и 5 выпускного и впускного распредвалов моментом 10 Нм. Промазав герметиком сальники распредвалов, дав подсохнуть 10-15 мин., устанавливаем их на место.

Step 94
94

Сальники встали на место от руки. Герметик выполнил роль смазки. Головкой на 32 я немного, рукой, подбил сальники

Step 95
95

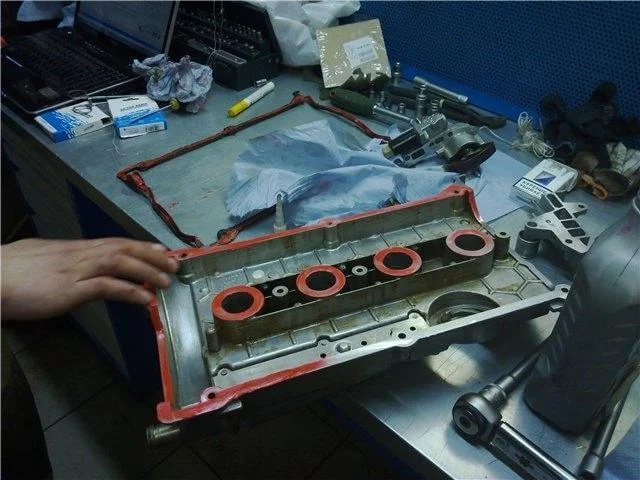

Промазываем герметиком прокладку КК и саму КК. Даем подсохнуть 10-15 мин.

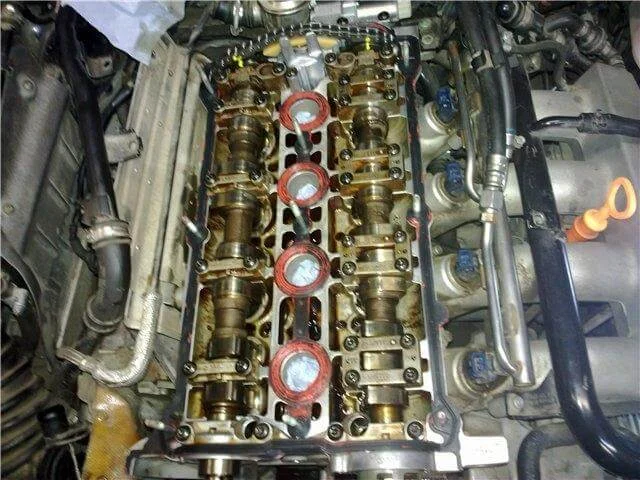

Step 96
96

Промазываем герметиком и укладываем на место, дав подсохнуть 10-15 мин., прокладку свечных колодцев

Step 97
97

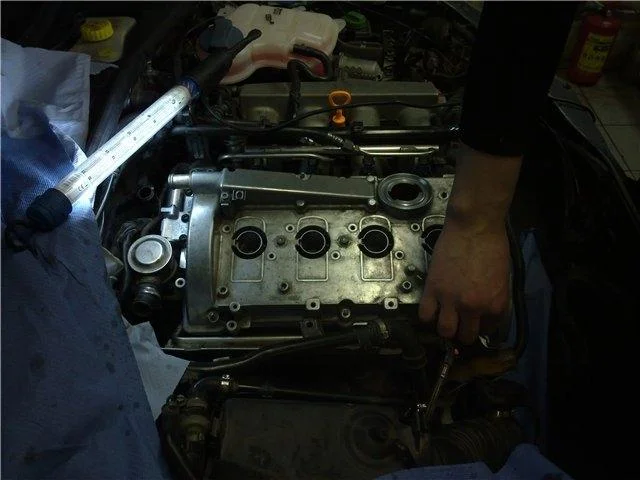

Устанавливаем на место прокладку КК и саму КК

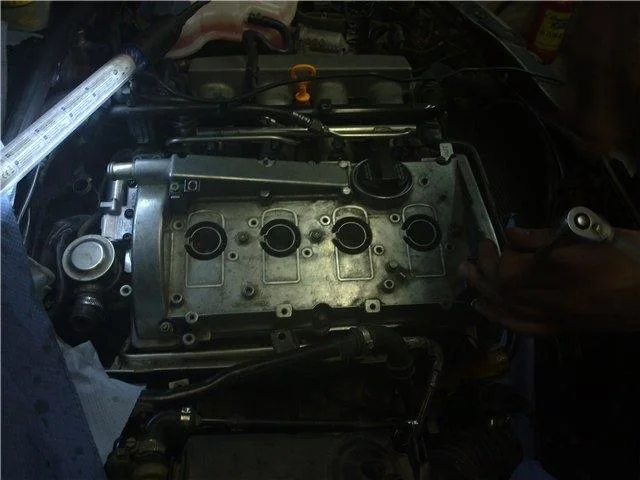

Step 98
98

Затягиваем гайки КК моментом 10 Нм

Step 99
99

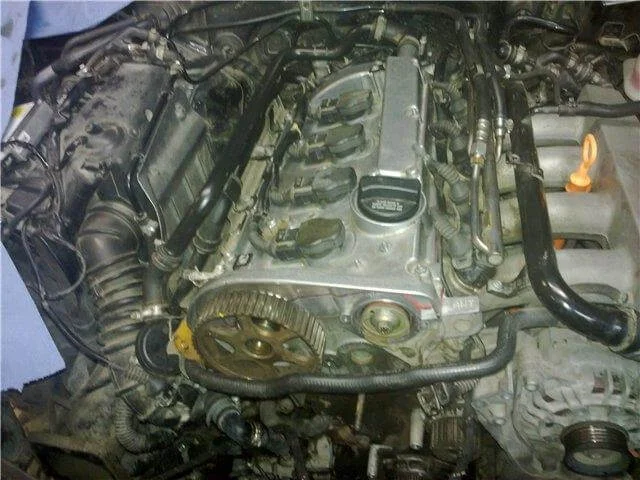

Установив на выпускной распредвал звездочку, ставим на место ВВ катушки, подсоединяем к ним разъемы, а также подсоединяем разъемы к форсункам, устанавливаем трубки вторичного воздуха и ГБЦ

Step 100

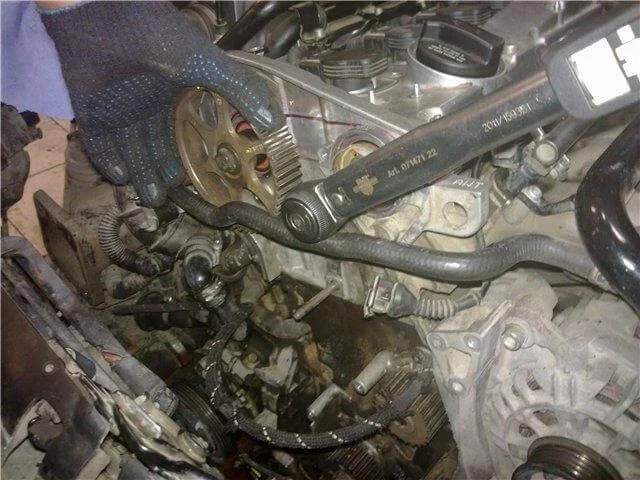

100

Закручиваем (не затягиваем) болт шкива, чтобы не сбить метки ГРМ, закручиваем болт датчика Холла. Его можно закрутить сразу, т.к. данный момент не даст провернуться распредвалам

Step 101

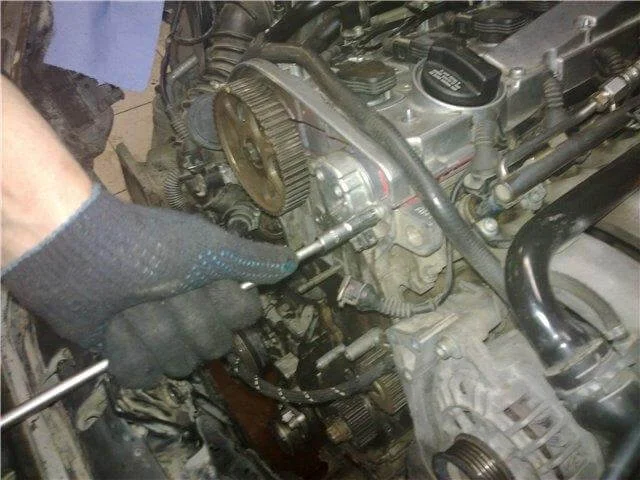

101

Устанавливаем на место датчик Холла и затягиваем два болта

Step 102
102

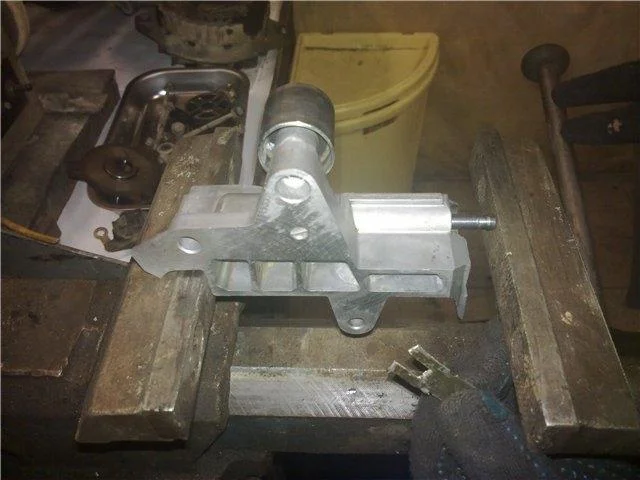

Устанавливаем в тиски и сжимаем амортизатор демпфера ремня ГРМ. Сжимаем осторожно, как можно медленнее!!! Иначе сальник амортизатора демпфера может дать течь. Также изготавливаем стопорную пластину для фиксации штока демпфера

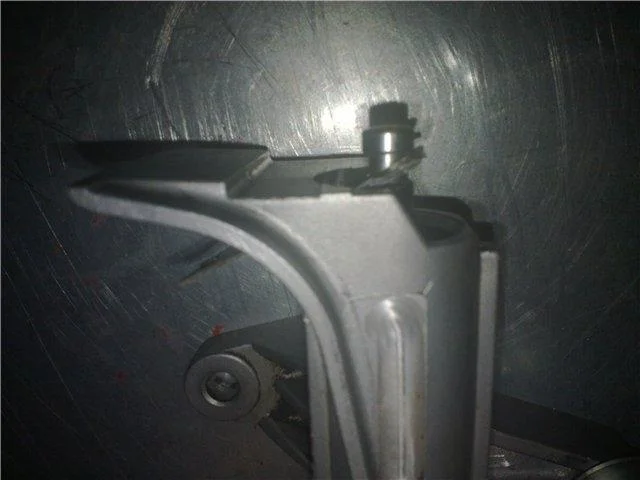

Step 103
103

Сжатый демпфер со стопорной пластиной

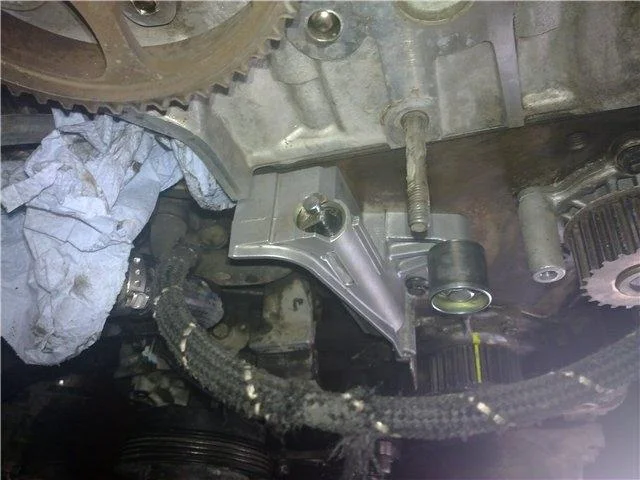

Step 104
104

Устанавливаем демпфер на место

Step 105
105

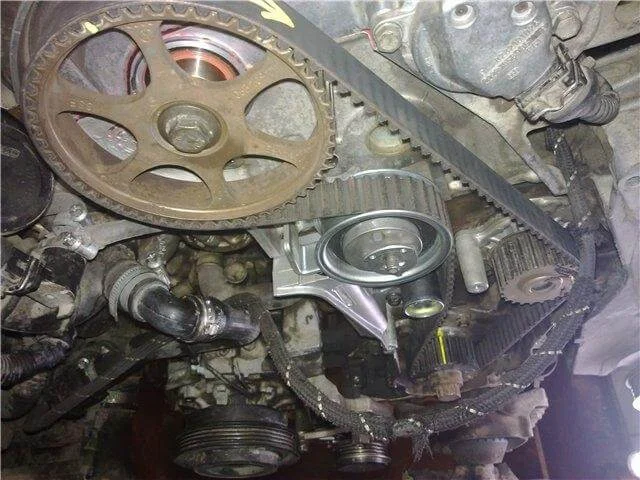

Устанавливаем ремень ГРМ, соблюдая метки и его направление

Step 106
106

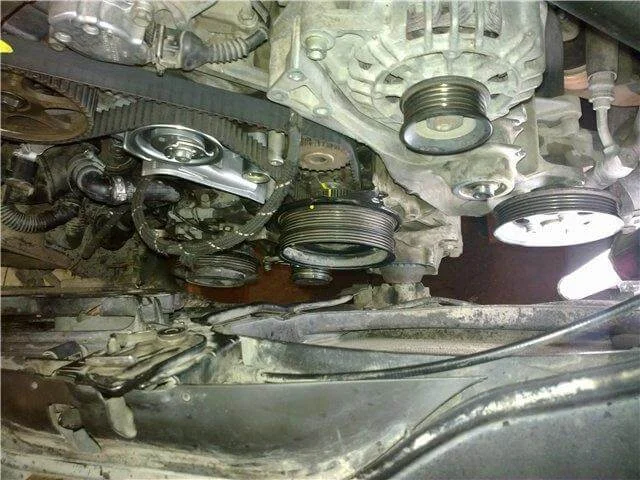

Регулируем натяжение ремня ГРМ эксцентриком натяжного голика, затянув его гайку. Я регулировал натяжение по старинке (чтобы ремень в натяг перекручивался максимум на 90 градусов).

Аккуратно!!! вынимаем стопорную пластину штока демпфера. Ставим на место кожух ремня ГРМ под шкив КВ и сам шкив КВ

Step 107
107

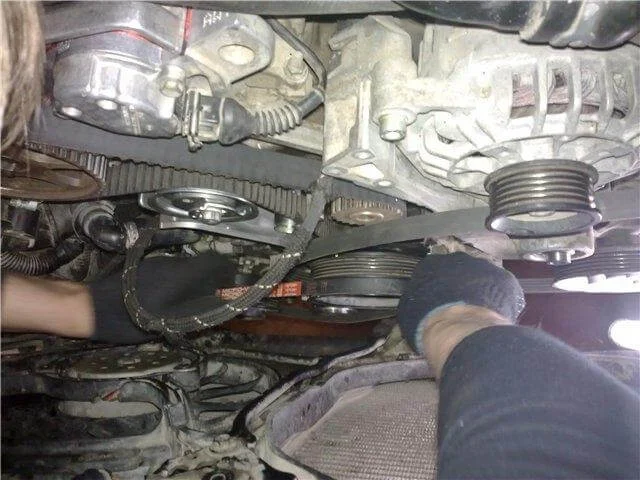

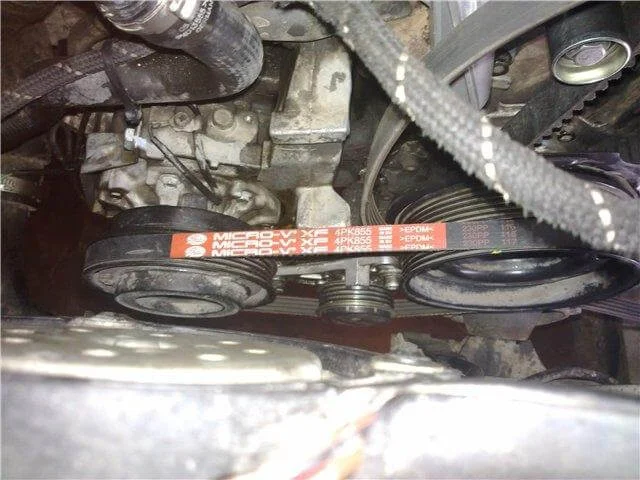

Устанавливаем на место ремень кондиционера, отрегулировав его натяжение роликом. Предварительно, первым на шкив надеваем ремень генератора

Step 108
108
Step 109
109

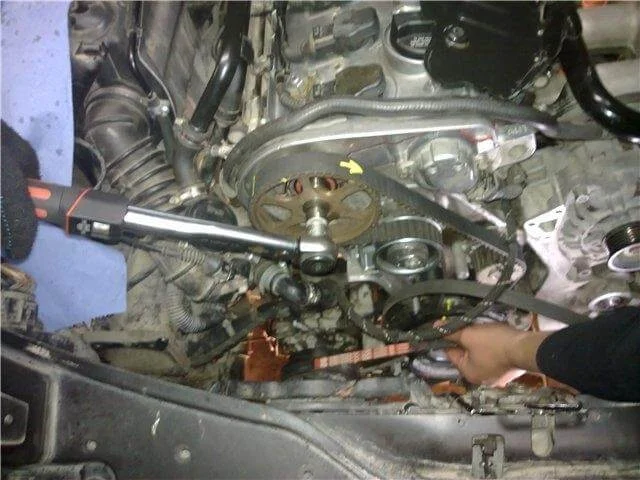

Затягиваем болт звездочки распредвала

Step 110
110
Step 111
111

Закручиваем болты шкива КВ. После закручивания болтов шкива я провернул весь ГРМ несколько раз, чтобы убедиться в правильности сборки. Метки совпали один в один

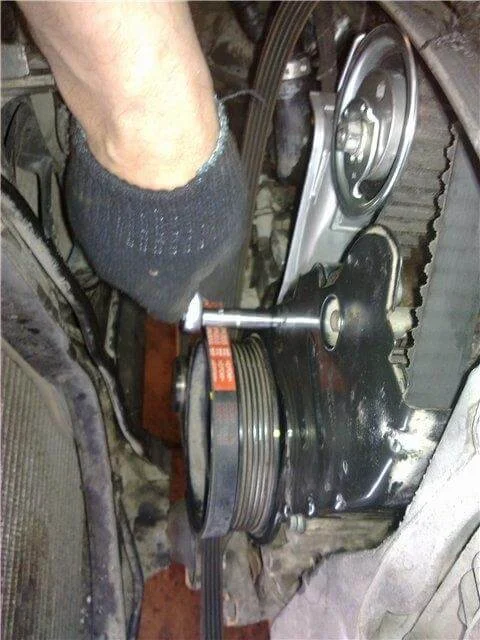

Step 112
112

Устанавливаем и закручиваем болты второй половины защитного кожуха ремня ГРМ

Step 113

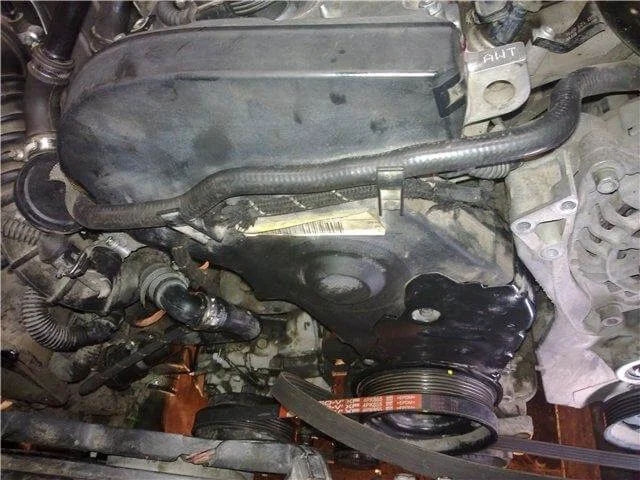

113

Установив на место верхний, пластиковый защитный кожух ремня ГРМ прокладываем вакуумные трубки

Step 114
114

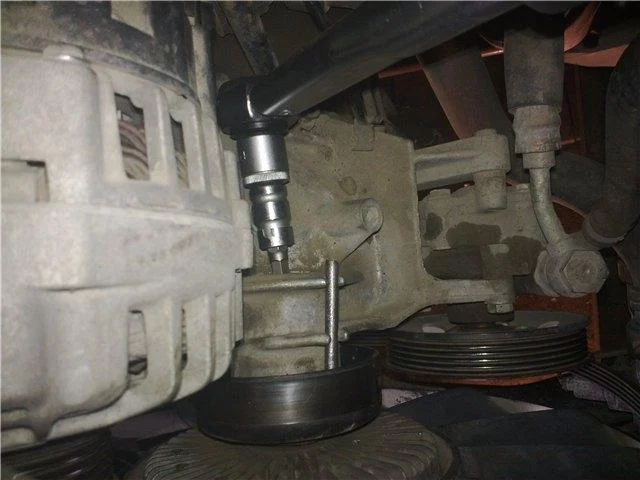

Устанавливаем на место вискомуфту с вентилятором

Step 115
115

Прокладываем на место ремень генератора

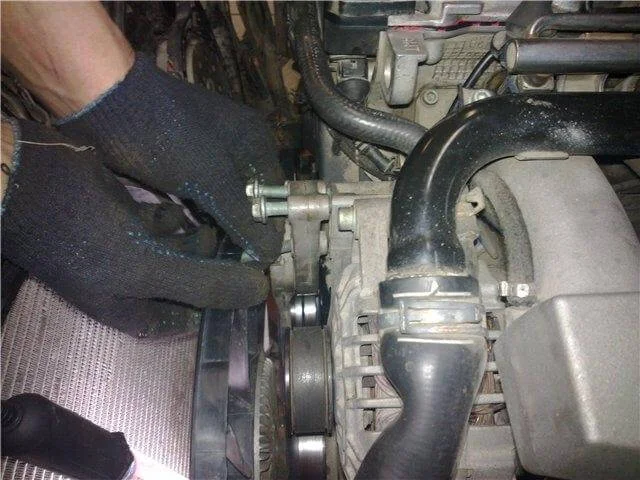

Step 116
116

Устанавливаем на место натяжитель ремня генератора и закручиваем 3 болта. Предварительно я сделал профилактику подшипника натяжителя

Step 117
117
Step 118
118

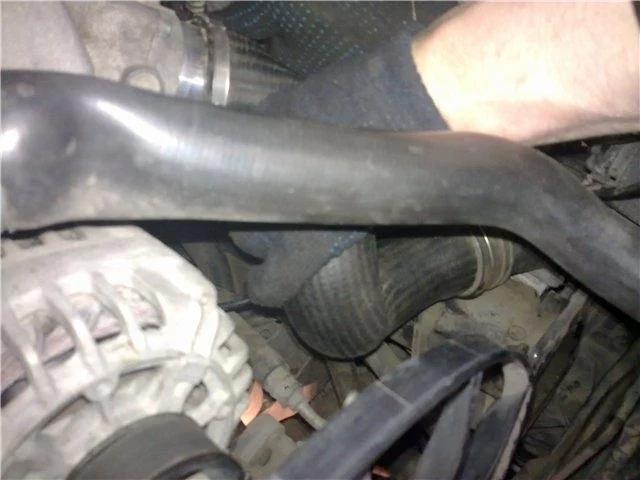

Устанавливаем на место патрубок интеркулера, бачок ОЖ, подсоединяем все снятые разъемы на датчики

Step 119
119
