Ремонт головки двигателя ВАЗ 2102

Начинаем производить снятие ГБЦ на снятом двигателе с автомобиля ВАЗ 2102.

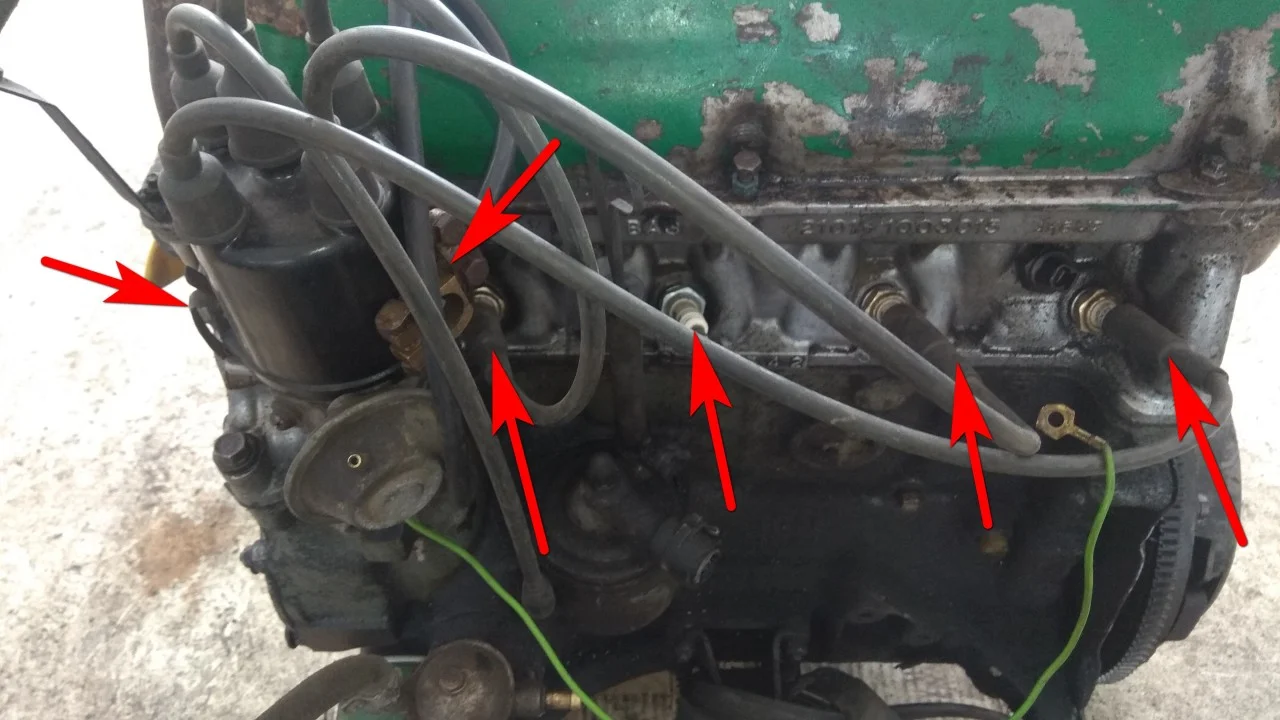

Отсоединяем высоковольтные провода от свечей. Отщелкиваем защелки по бокам крышки распределителя зажигания и снимаем крышку с проводами.

Теперь с другой стороны отключим и отсоединим все лишнее, мешающее работе.

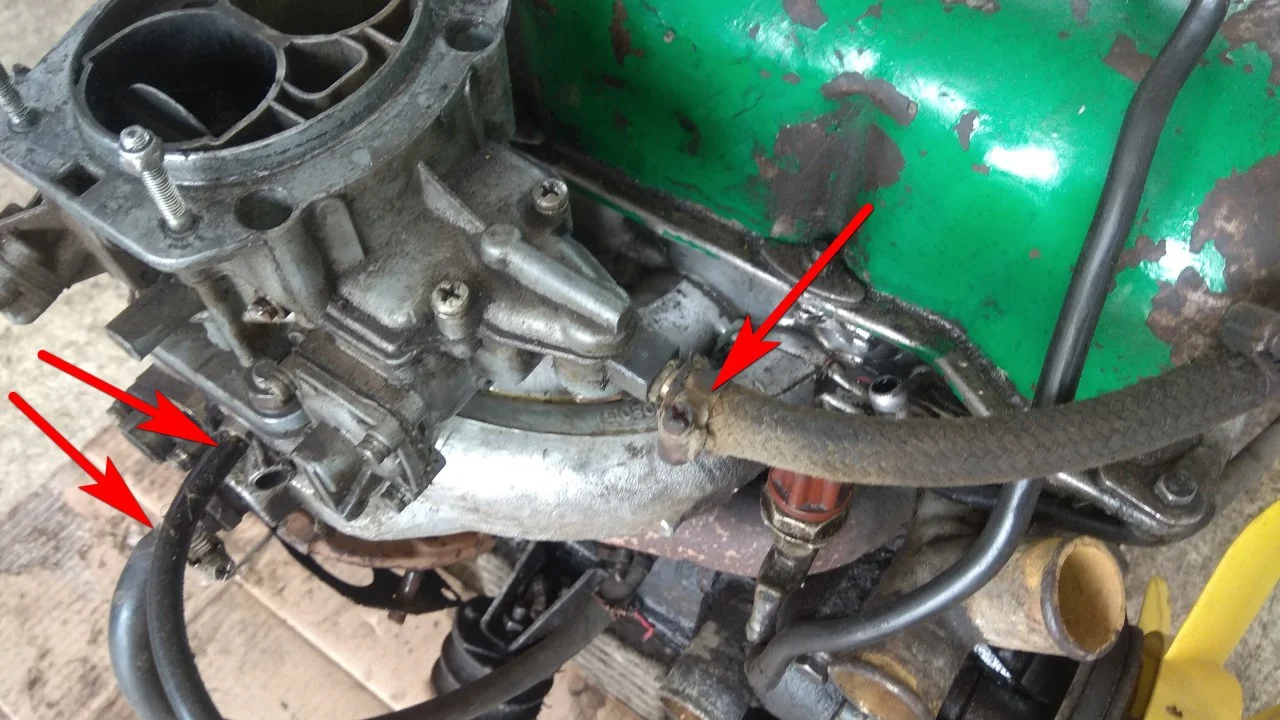

Отсоединяем шланг подачи топлива на карбюратор, вакуумный шланг и шланг подогрева.

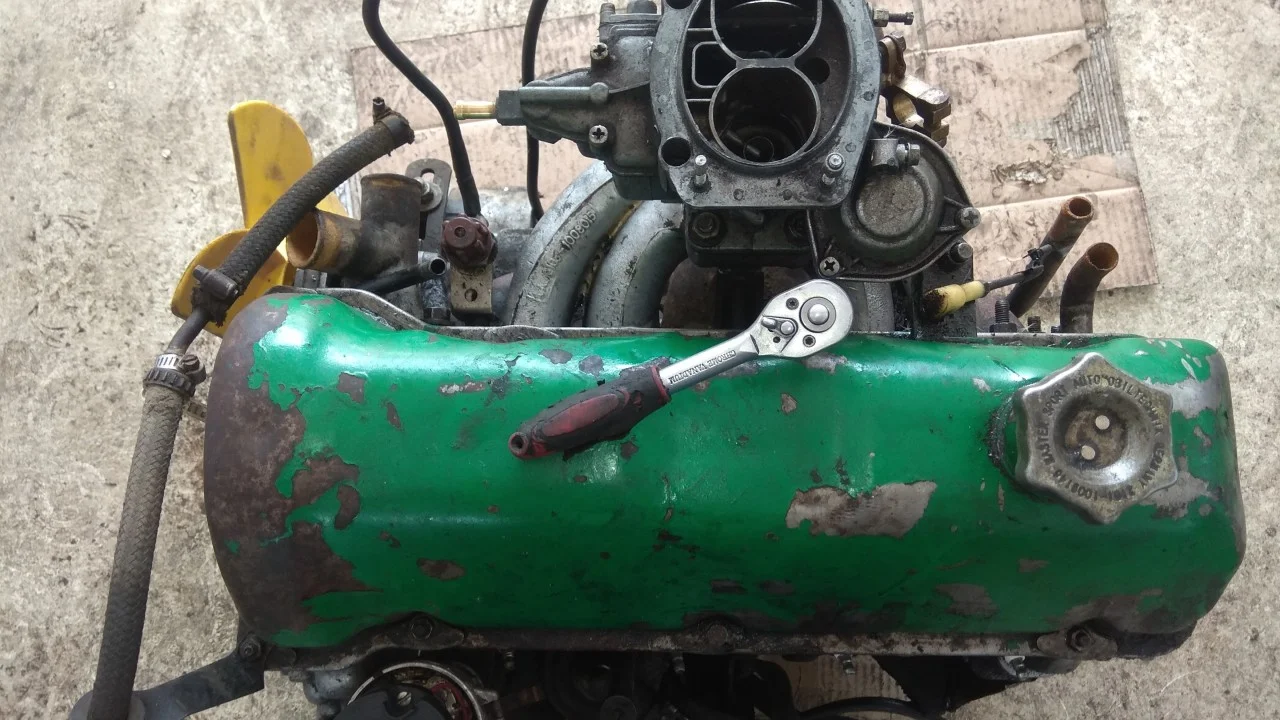

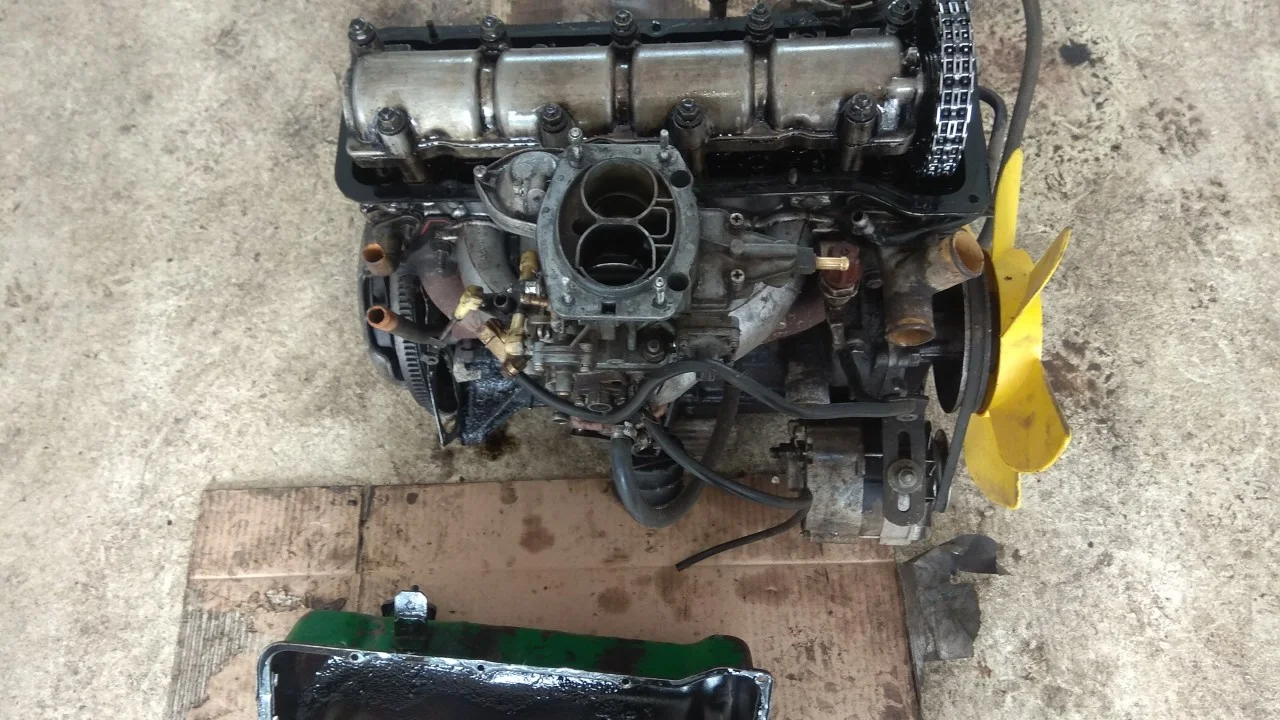

Отсоединив все мешающие шланги можем приступить к откручиванию клапанной крышки. С помощью торцевого ключа или трещетки и головки на 10мм откручиваем восемь гаек крепления клапанной крышки двигателя.

Снимаем крышку. Теперь нам необходимо выставить метки газораспределительного механизма.

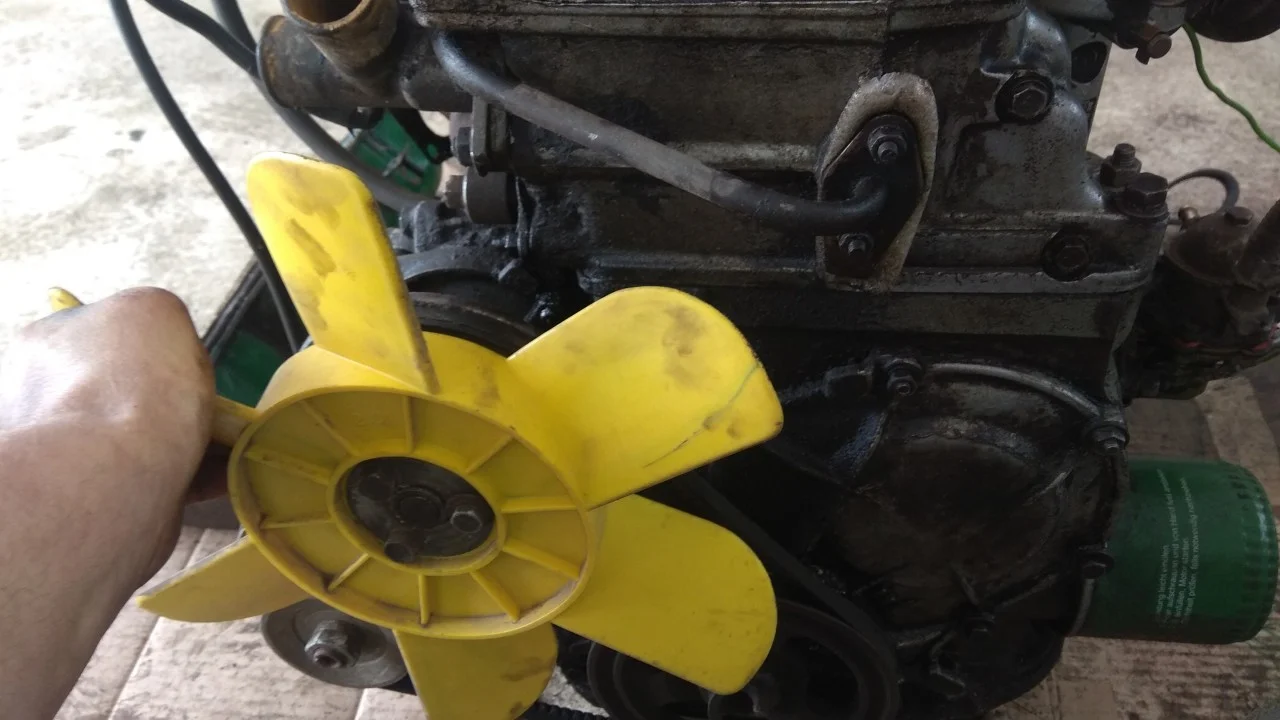

Прокручивать двигатель можно за гайку храповика или за вентилятор системы охлаждения.

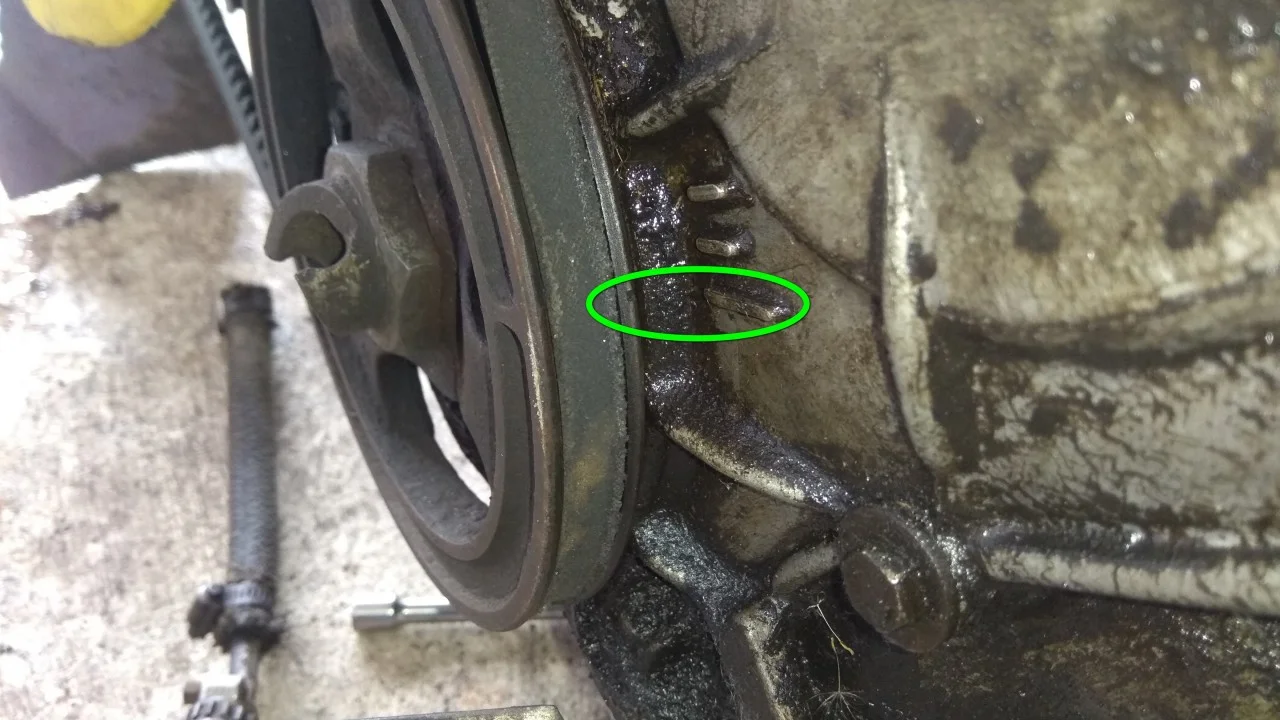

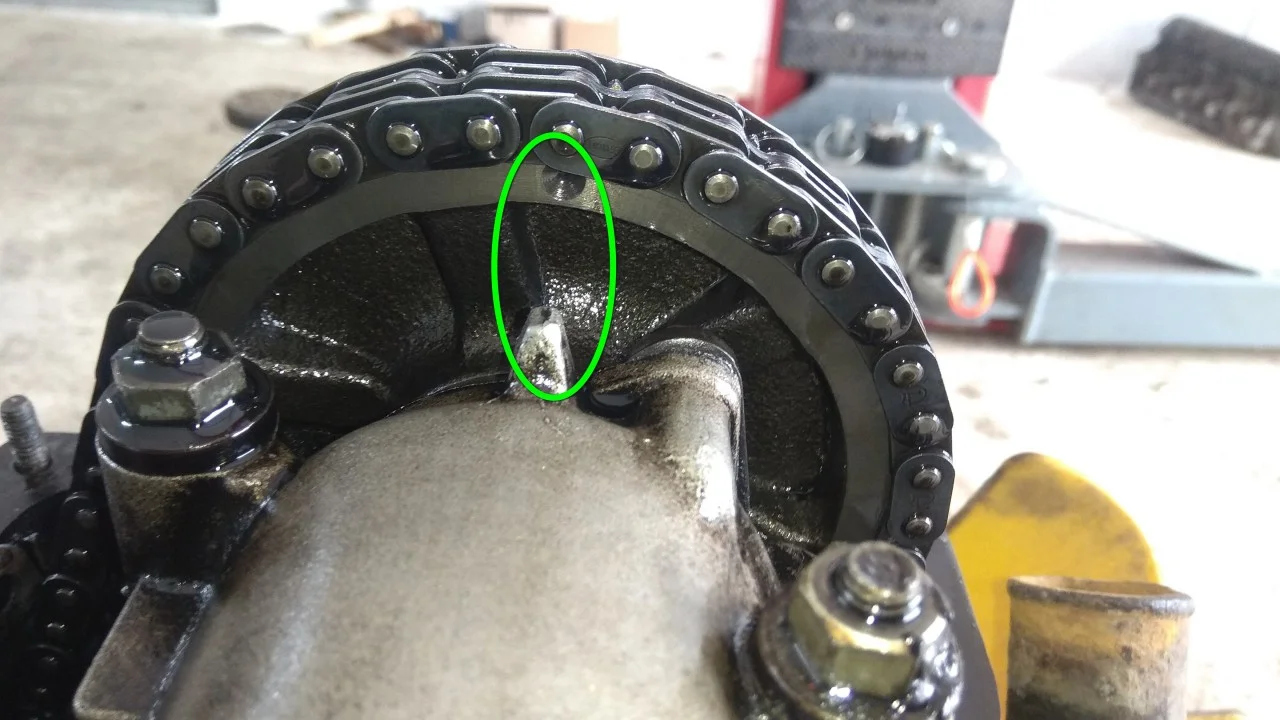

Крутим двигатель по часовой стрелке, пока метка на звезде распредвала не совпадет с меткой на постеле распределительного вала.

А метка на шкиве коленвала должна соответствовать метке на передней крышке двигателя.

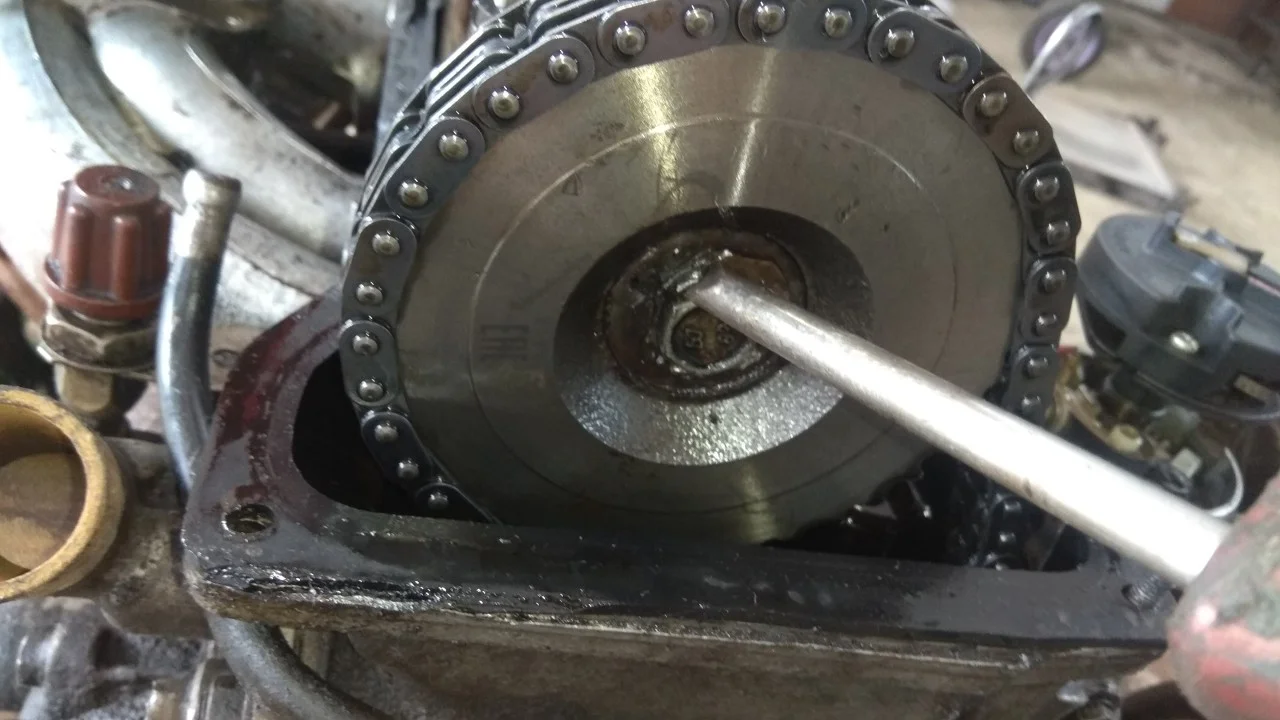

Выставив двигатель по меткам приступаем к снятию звезды распредвала. С помощью ударной отвертки и молотка разгибаем контрагаечную пластину болта распредвала.

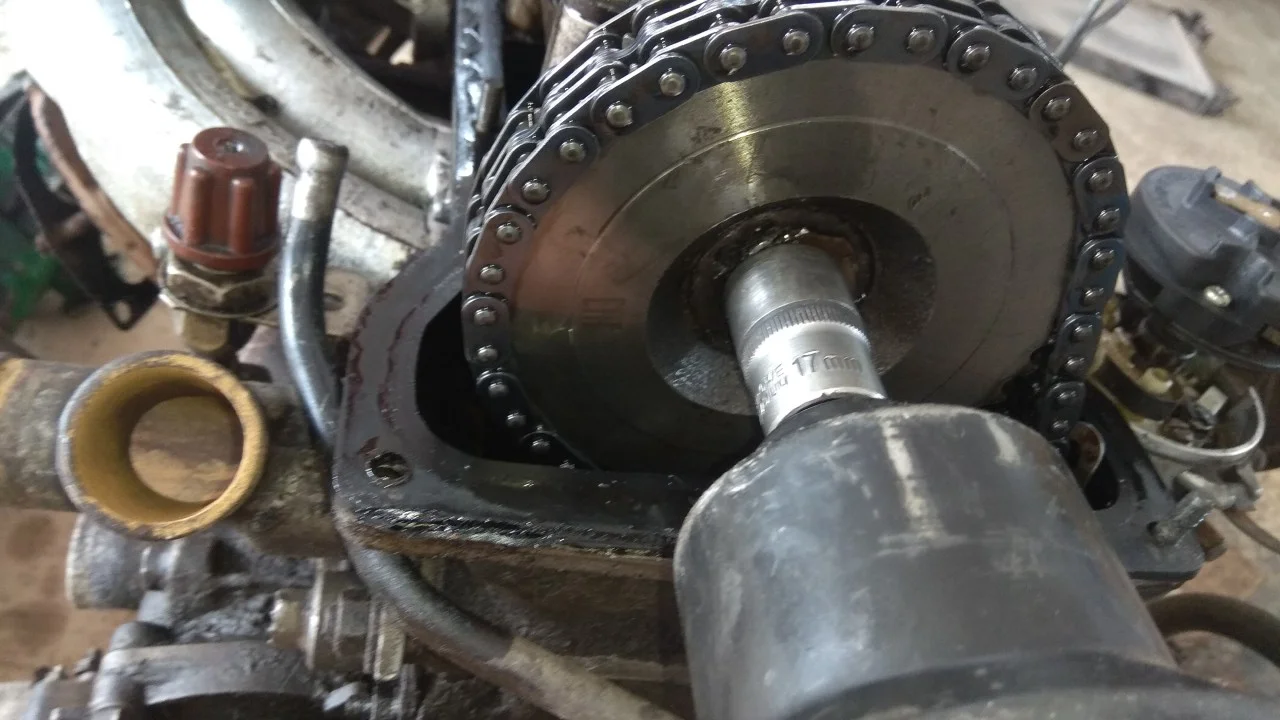

С помощью ключа на 17мм откручиваем болт крепления звезды распределительного вала. Удобнее откручивать болт пневмопистолетом.

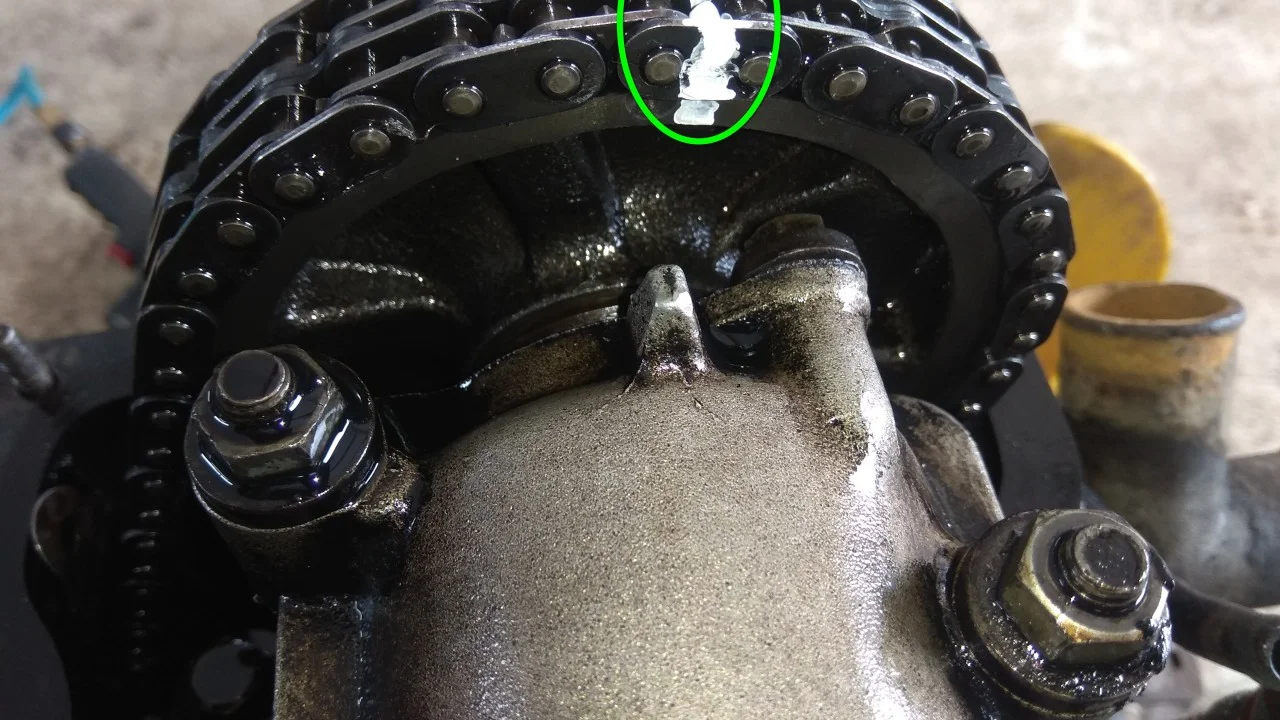

Перед снятием звезды устанавливаем корректором метку на звезде и цепи.

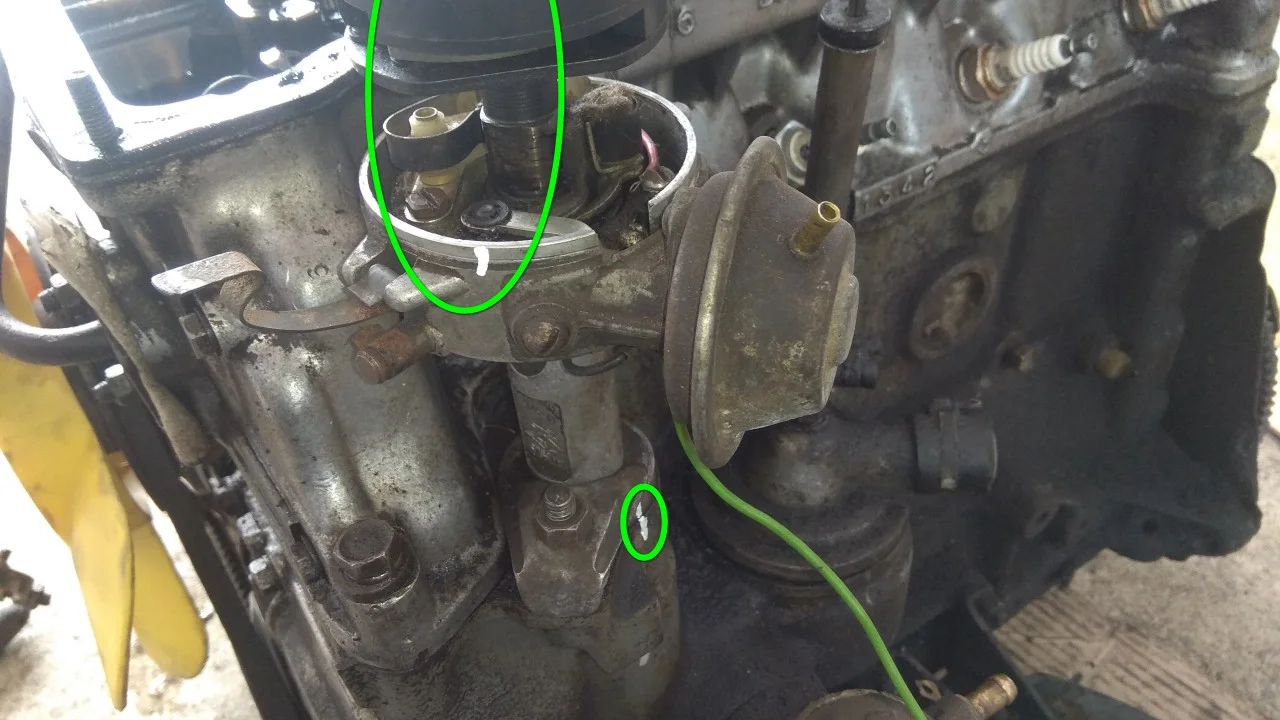

Также устанавливаем метки на распределителе зажигания. Одну метку нужно ставить относительно корпуса трамблера и блока двигателя. Вторую метку ставим на корпусе распределителя зажигания напротив носика бегунка. Эти метки облегчат нам обратную сборку двигателя. Снимаем трамблер, откручивая гайку крепления ключом на 13мм.

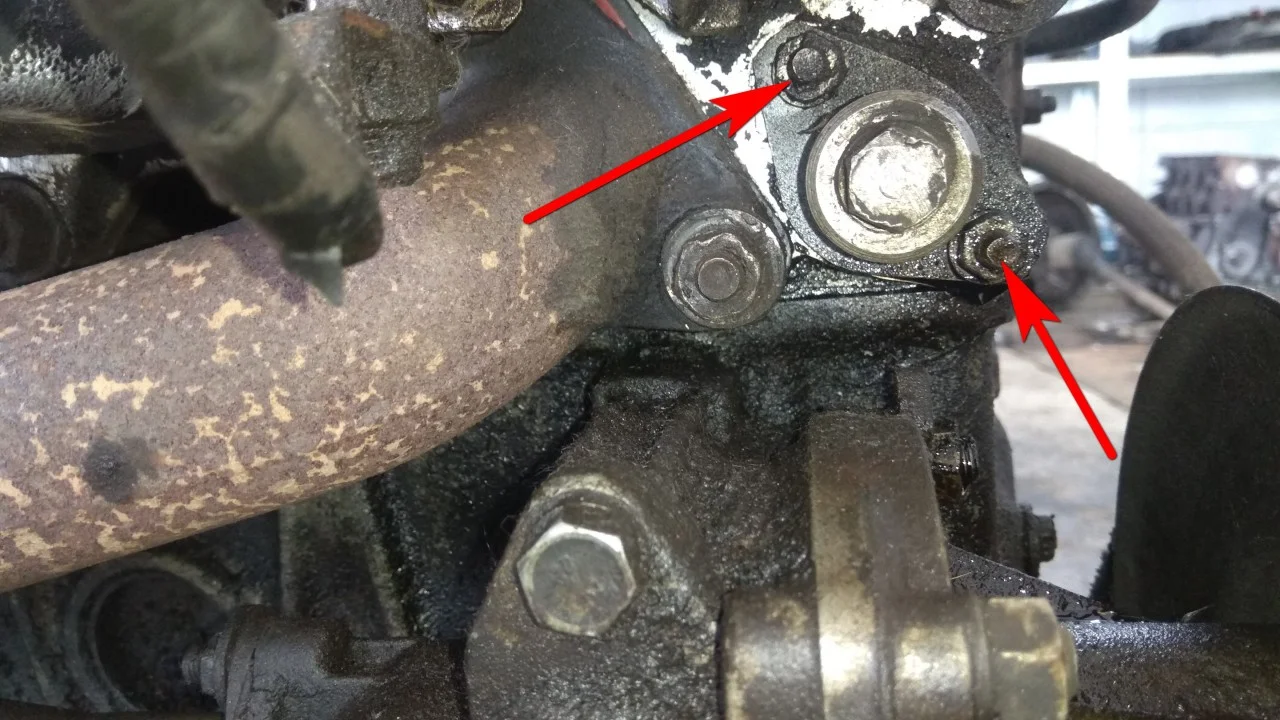

Откручиваем две гайки, под ключ на 10мм, крепления натяжителя цепи.

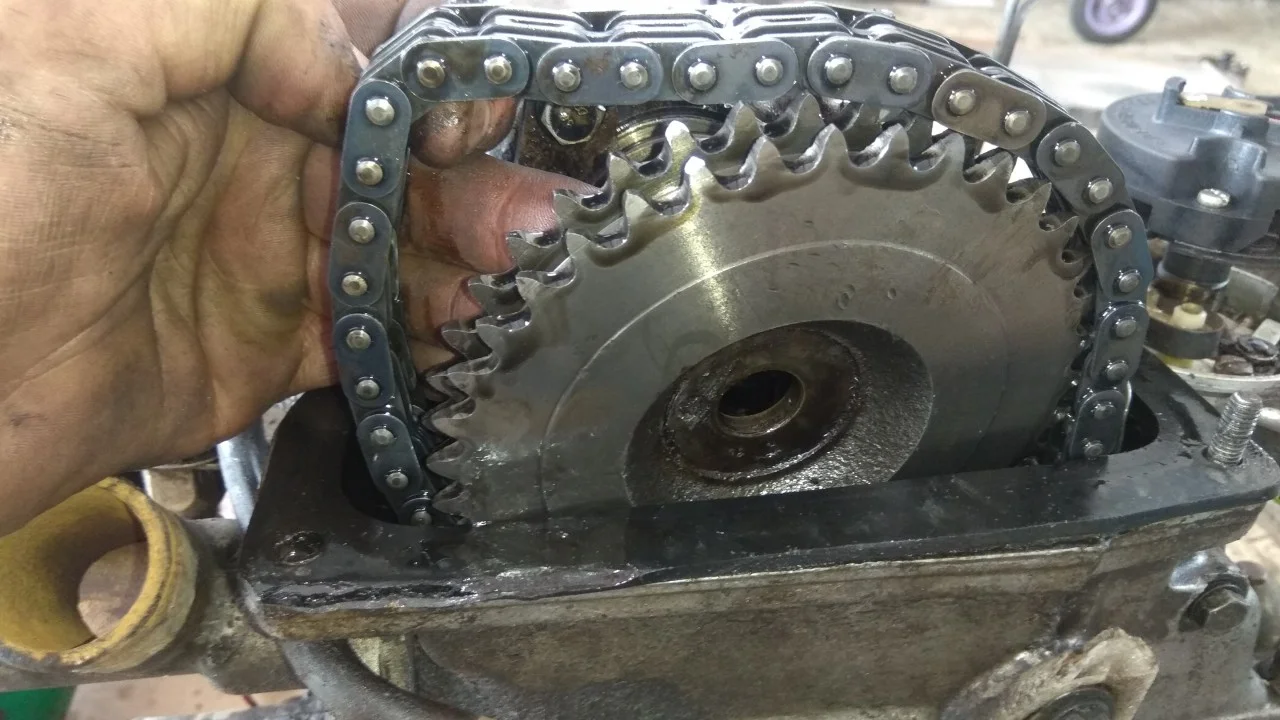

Ослабив цепь снимаем звезду распредвала и приступаем к снятию постели распределительного вала.

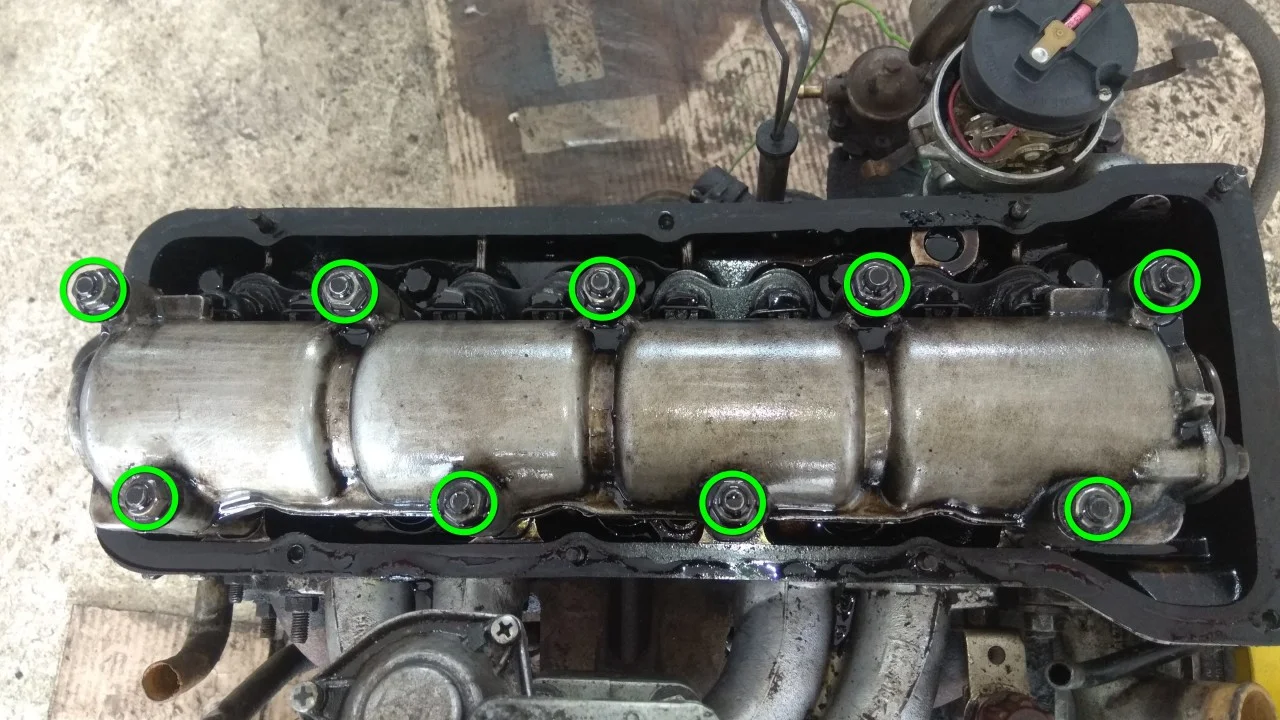

Откручиваем девять гаек крепления постели распределительного вала, используя ключ на 13мм.

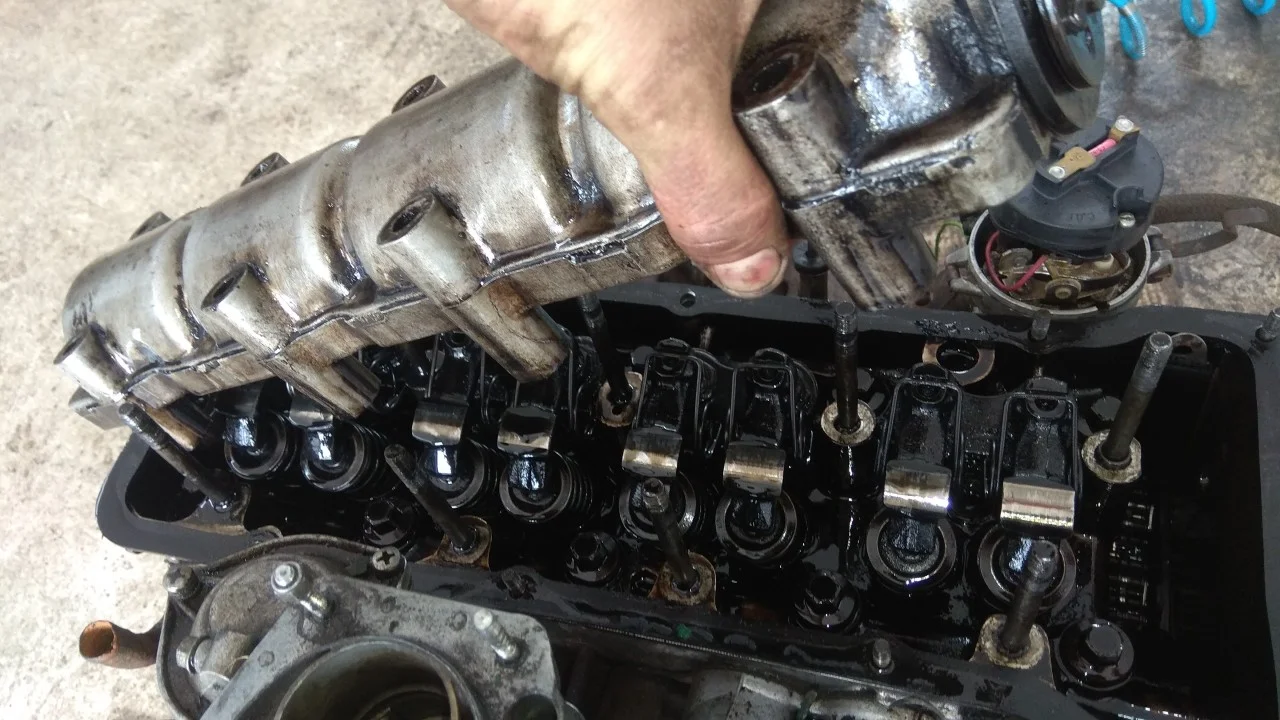

Снимаем постель с распредвалом.

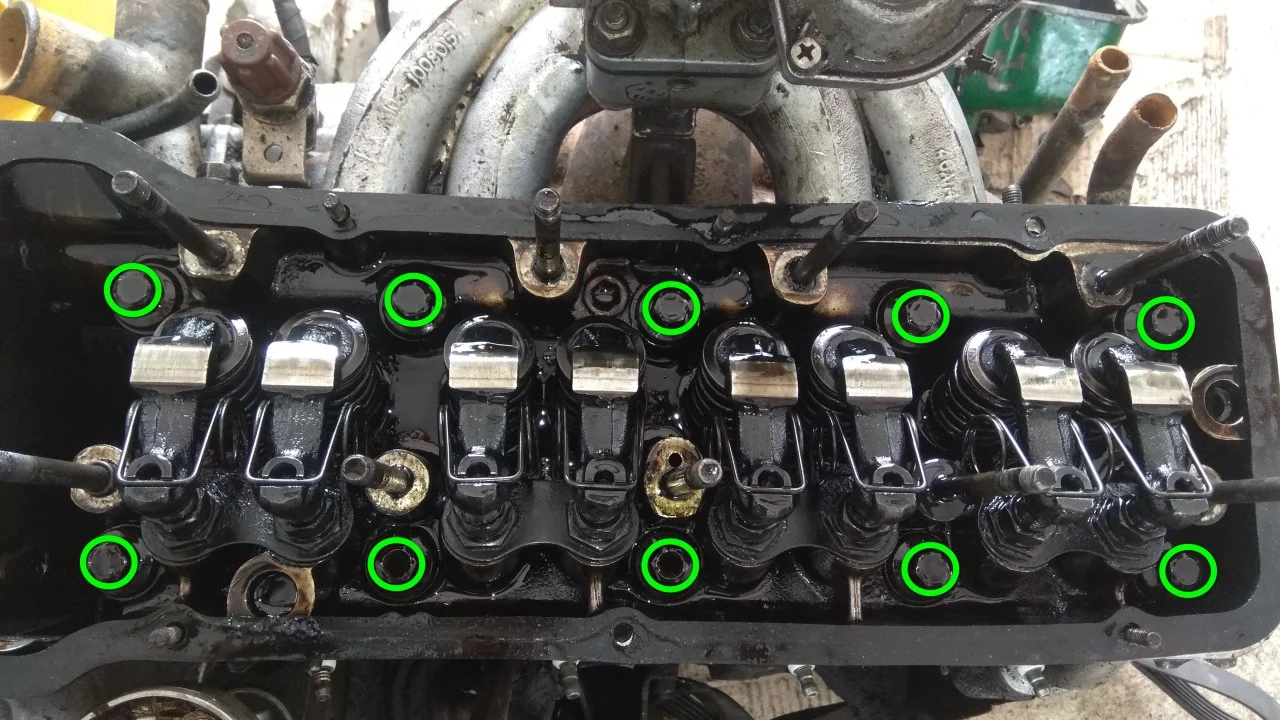

Воротком с удлинителем и головкой на 12мм откручиваем десять болтов крепления головки двигателя.

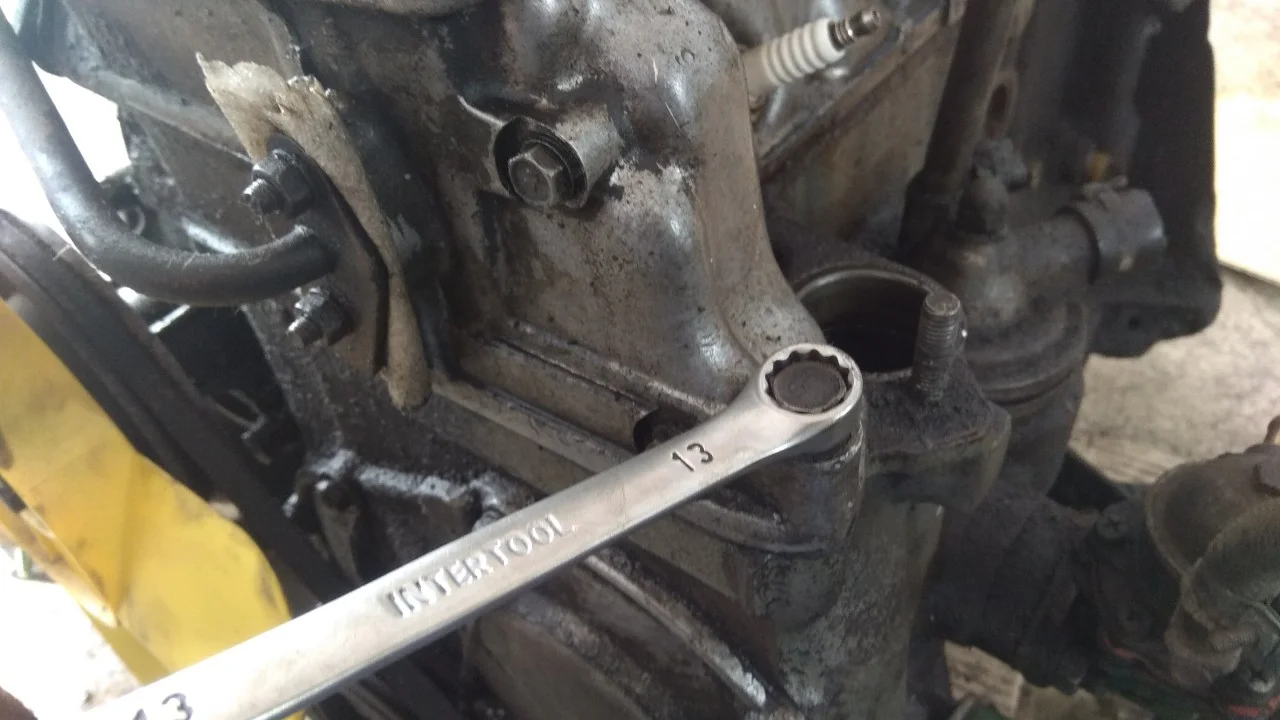

И еще откручиваем один болт крепления ГБЦ используя ключ на 13мм.

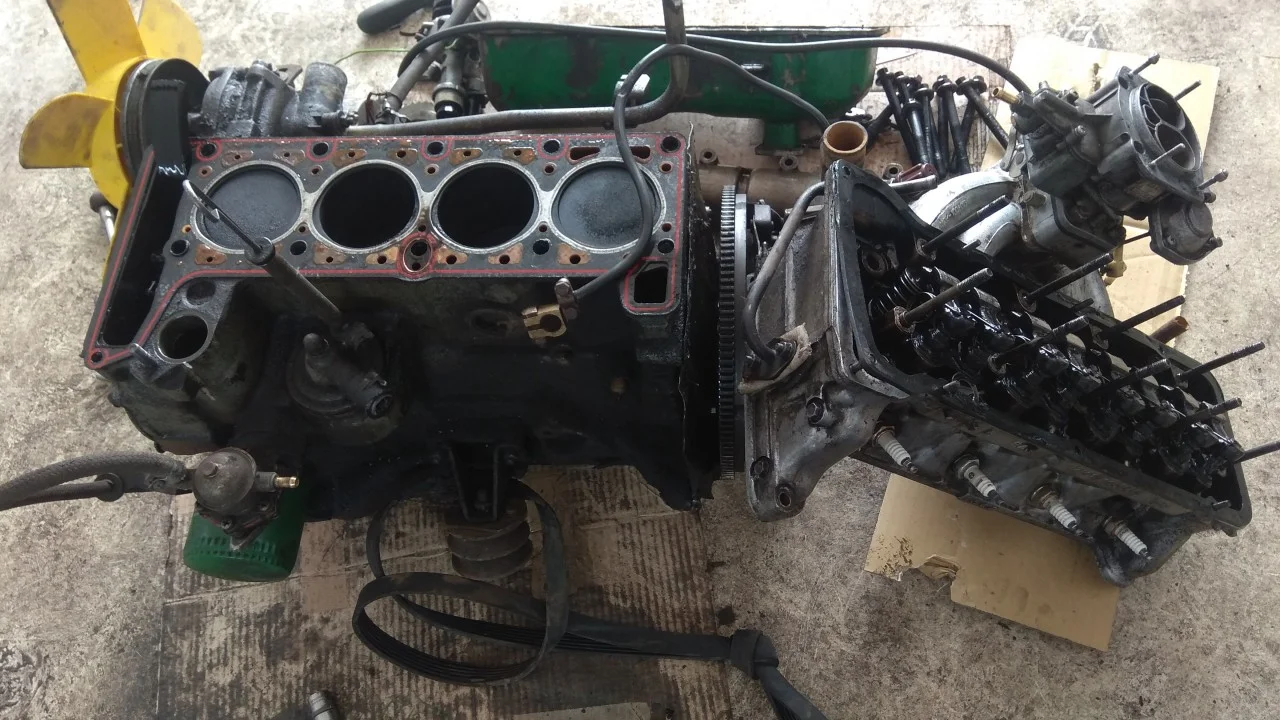

Снимаем головку. Далее приступим к разбору ГБЦ и дефектовки деталей головки.

Снимаем с клапанов рокера и фиксирующие их пружинки.

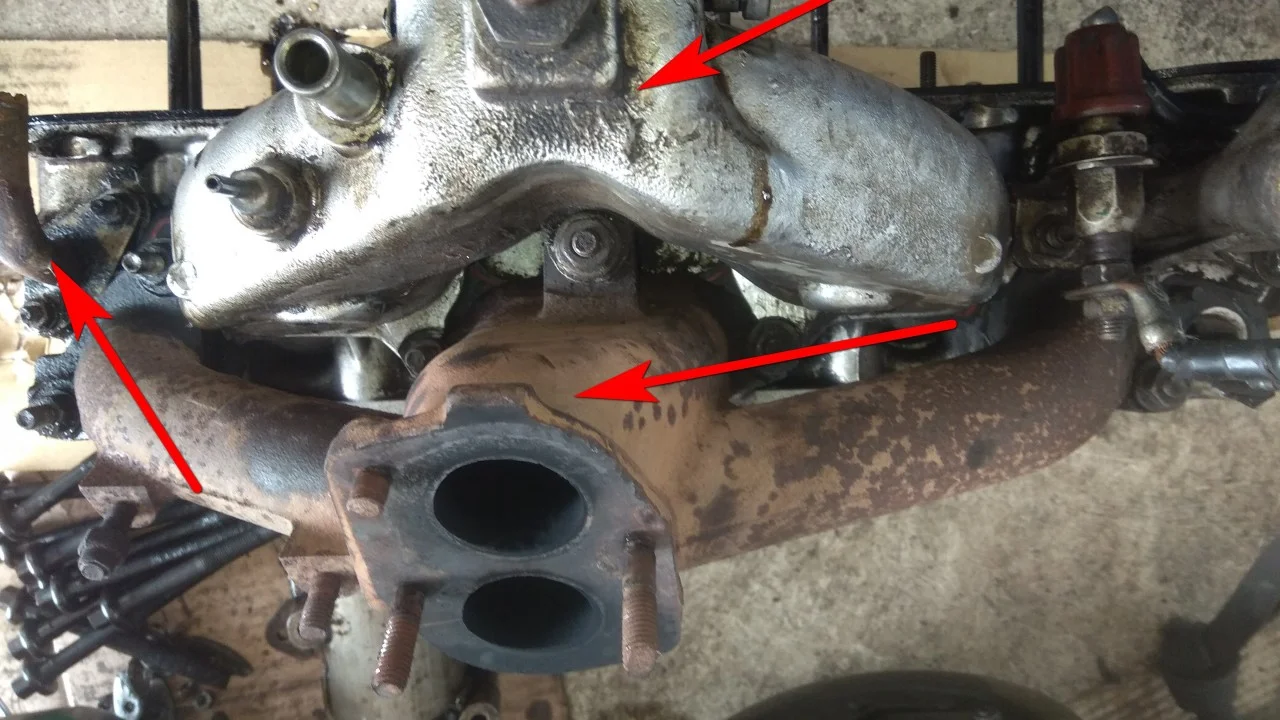

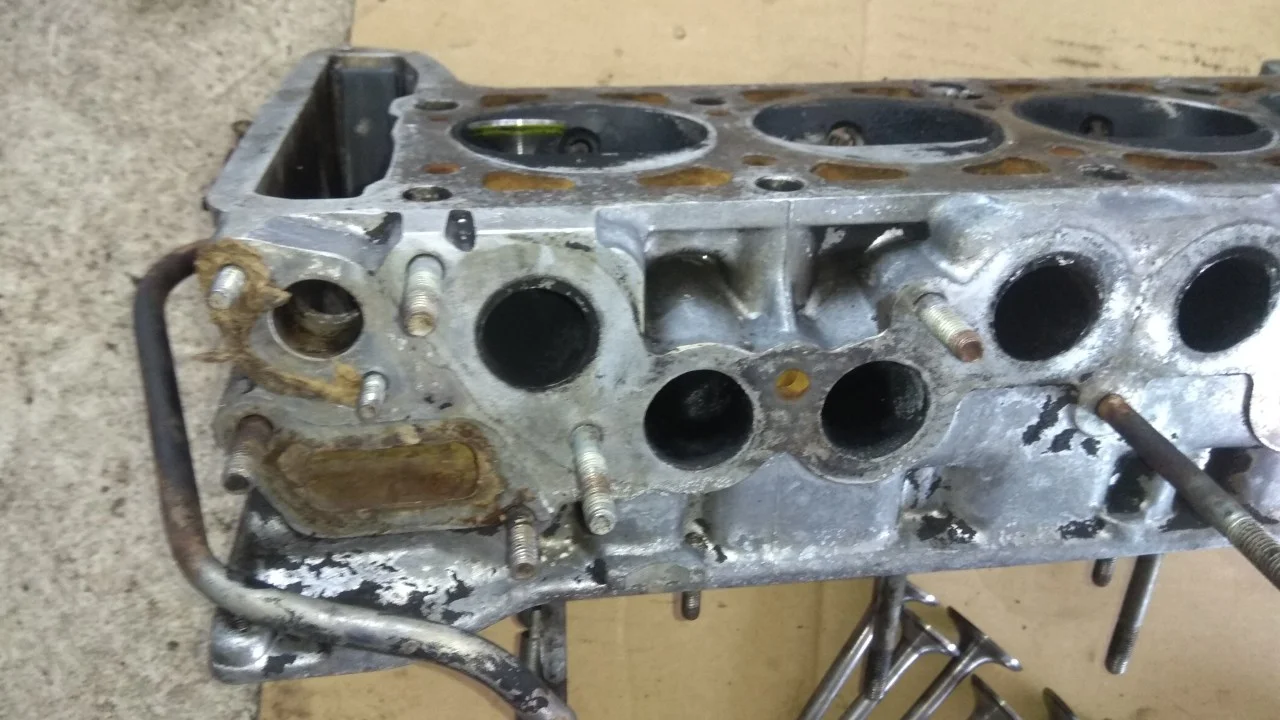

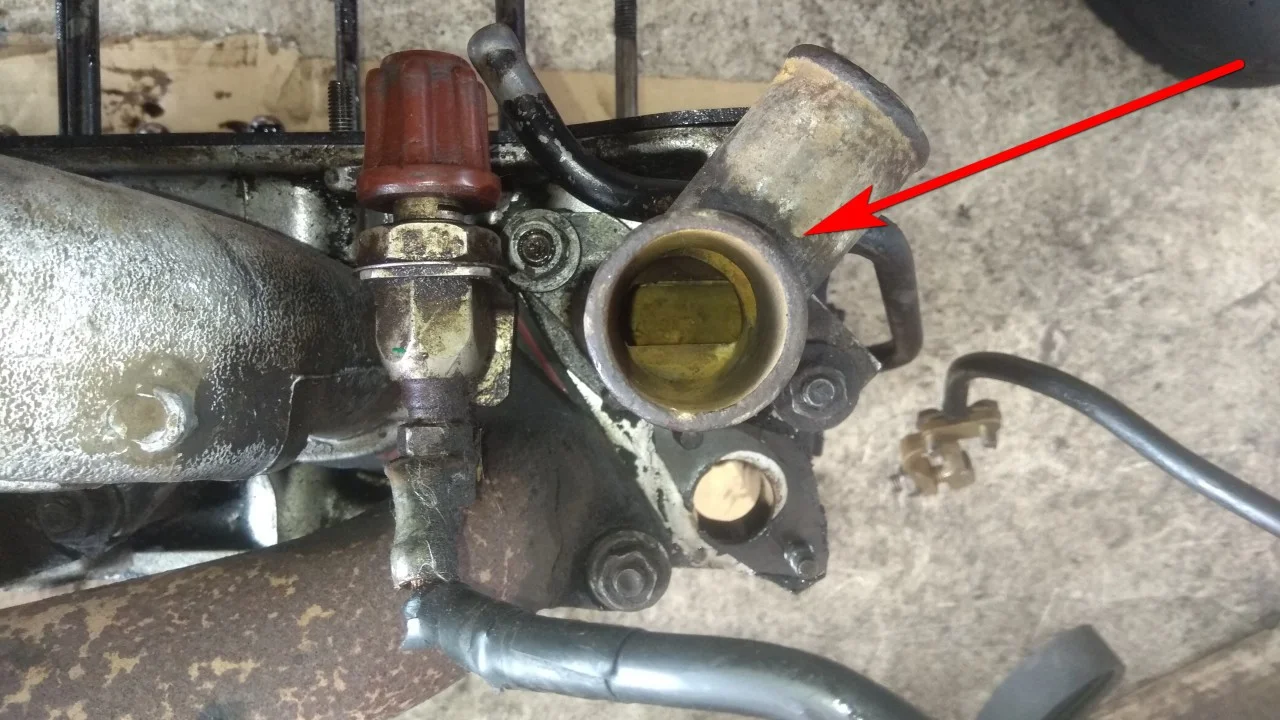

Ключами на 12мм и 13мм откручиваем коллектора впуск и выпуск. Ключом на 10мм откручиваем патрубок рубашки водяного охлаждения.

И с другой стороны коллектора откручиваем патрубок системы охлаждения, используя ключ на 13мм.

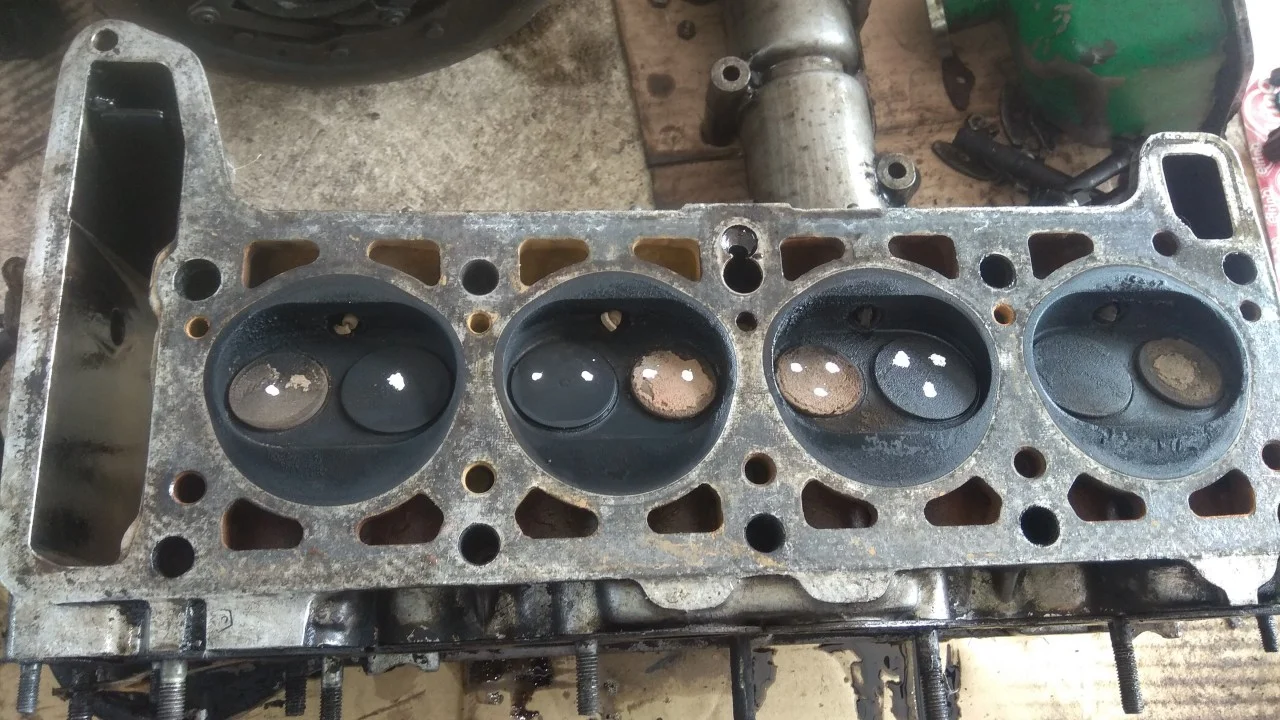

Отсоединив все лишнее от головки, переворачиваем её и метим клапана в правильной последовательности.

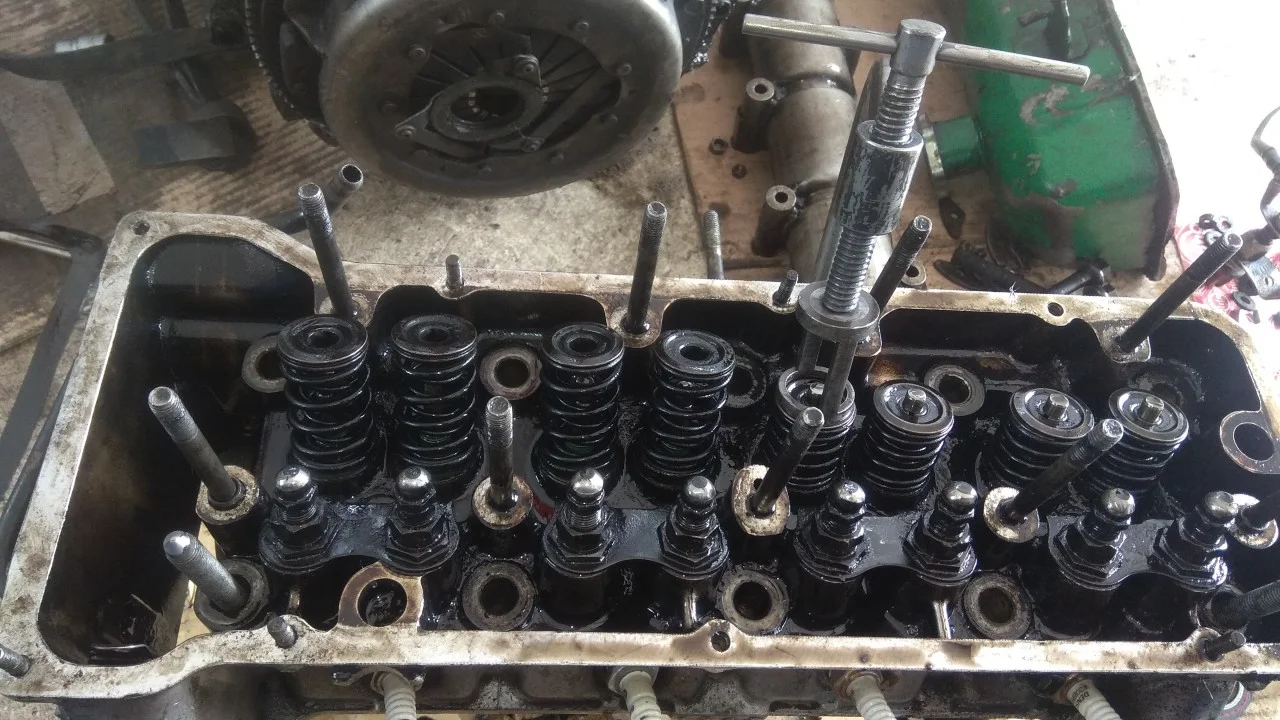

И с помощью специального съемника рассухариваем клапана.

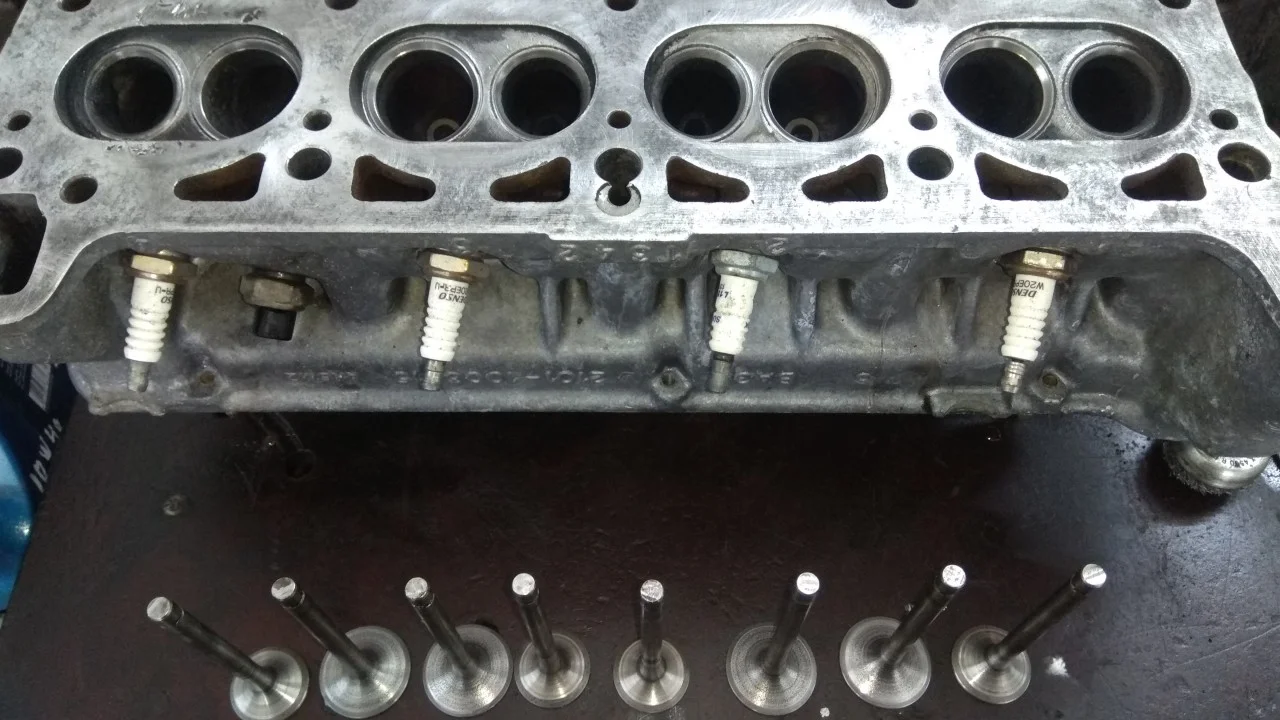

Вытаскиваем клапана и осматриваем их. При такой выработке на клапанах, как указано на фото, рекомендуется клапана заменить. Также на разобранной голове необходимо проверить состояние не только клапанов, но и направляющих клапанов, состояние рокеров и распредвала. При необходимости все неисправные детали заменить новыми.

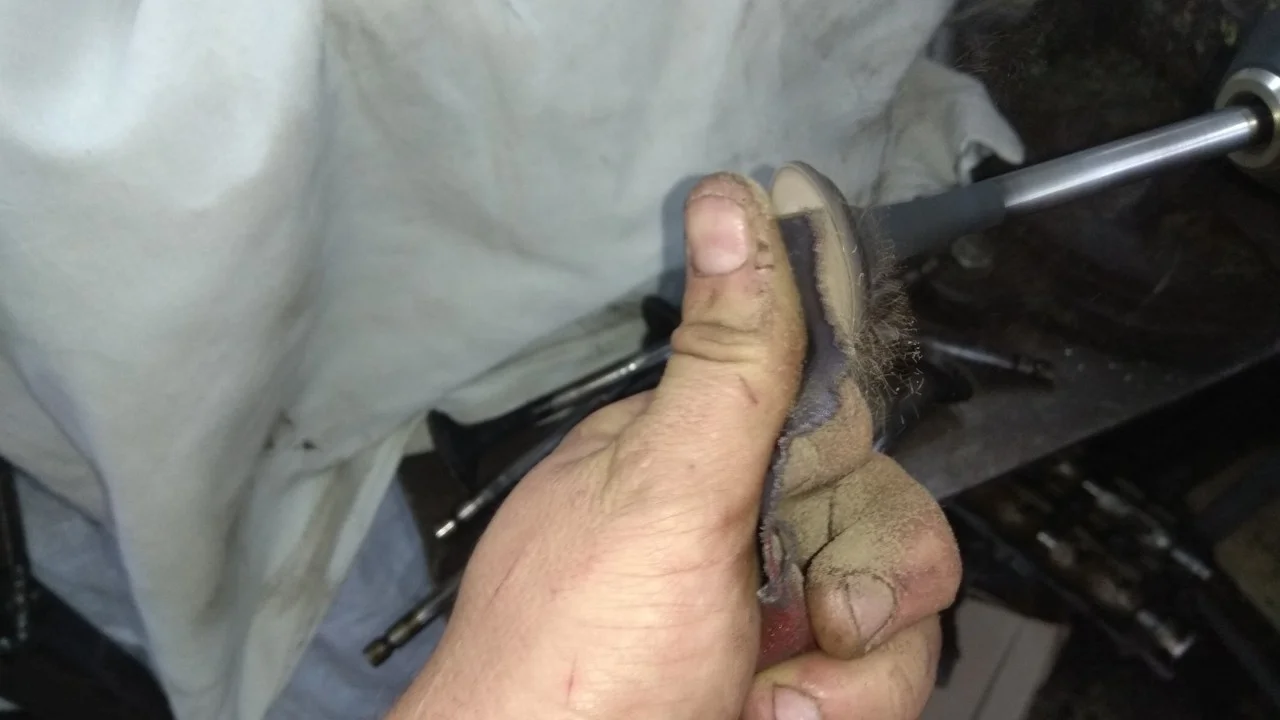

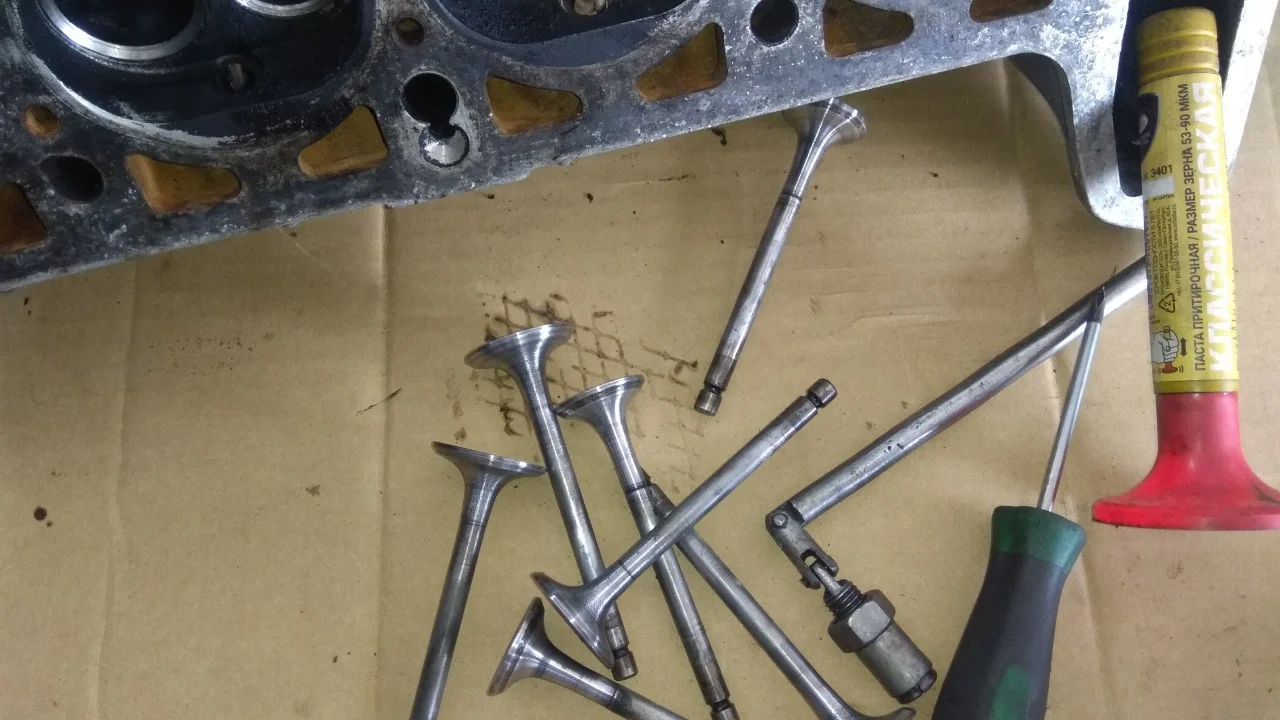

Если клапана не менять, то их необходимо очистить от нагара. Легче всего клапан зажать в дрель, дрель зажать в тиски и включить. И с помощью наждачной бумаги очистить клапан от нагара.

После очистки клапанов приступим к притирке клапанов в седлам.

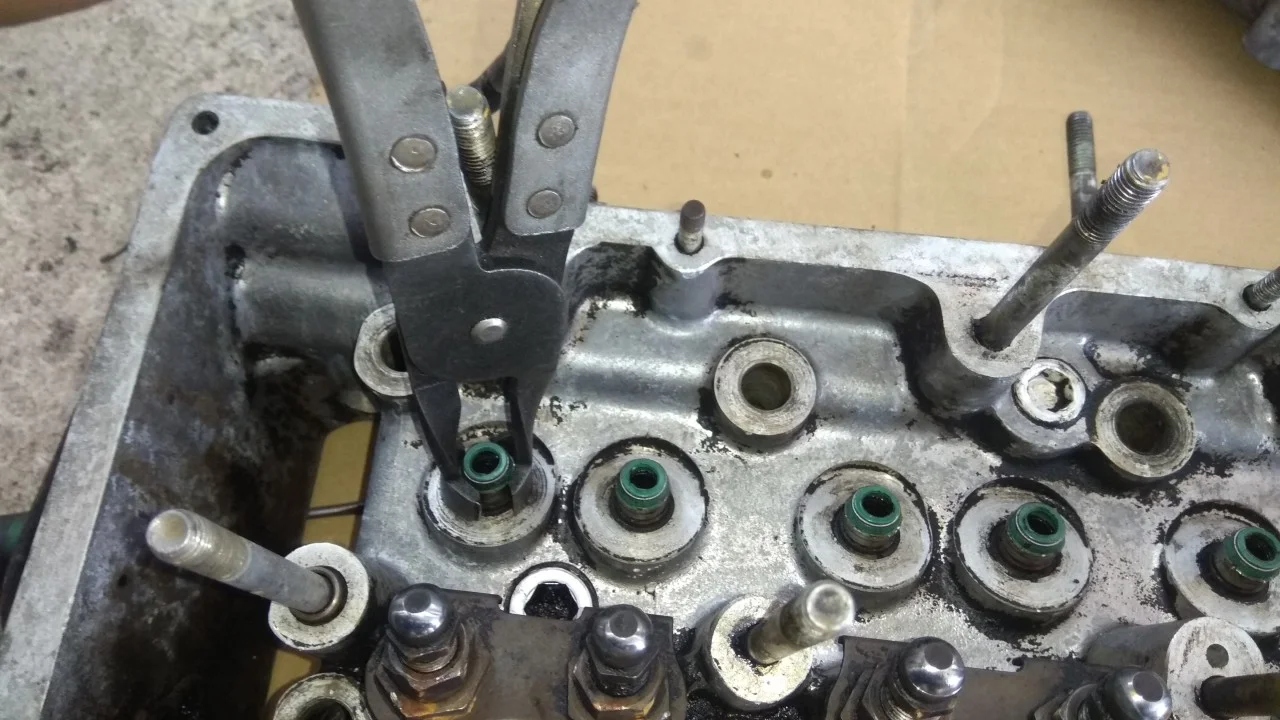

Для этого сперва снимем старые сальники клапанов с помощью специального съемника или пасатижей.

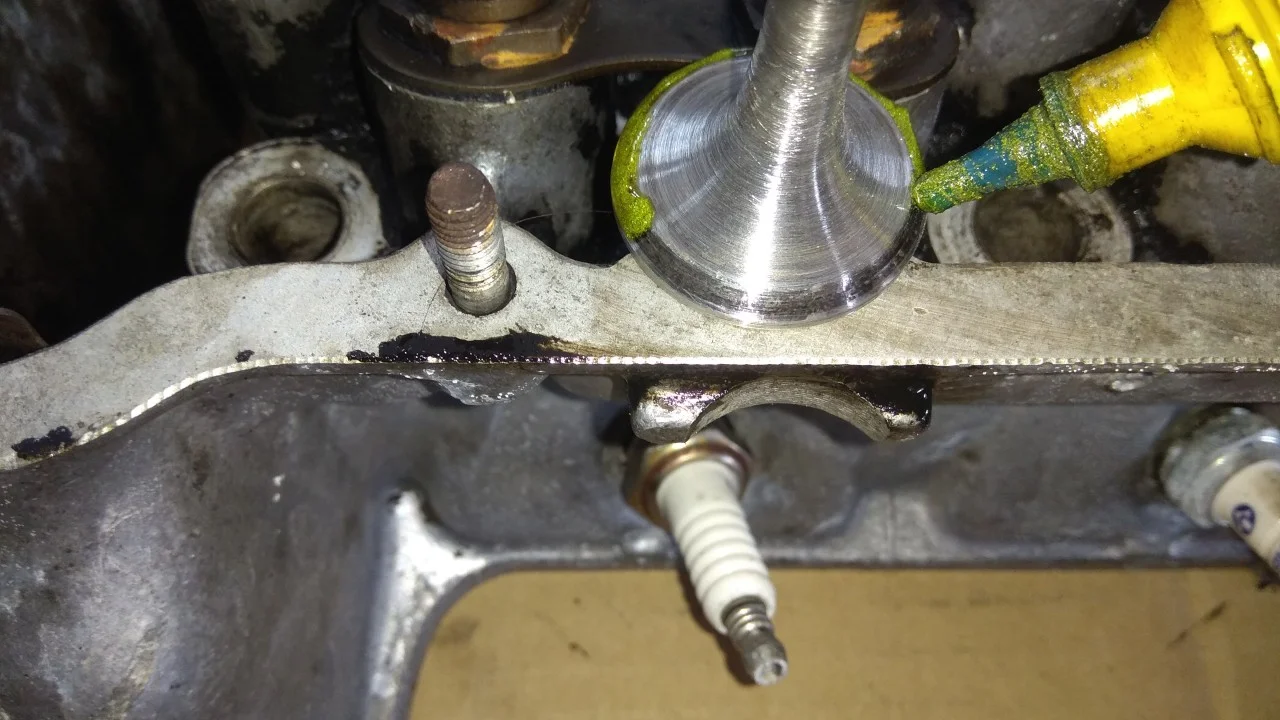

После смазываем клапан специальной притирочной пастой и вставляем клапан на свое место.

С внутренней стороны головки фиксируем клапан специальным держателем клапанов. И начинаем притирать клапана прижимистыми и вращающимися движениями.

После притирки клапанов отправляем ГБЦ, и все необходимые детали, на мойку. После мойки выдуваем остатки воды и высушиваем ГБЦ и детали. Готовимся к сборке головки блока цилиндров.

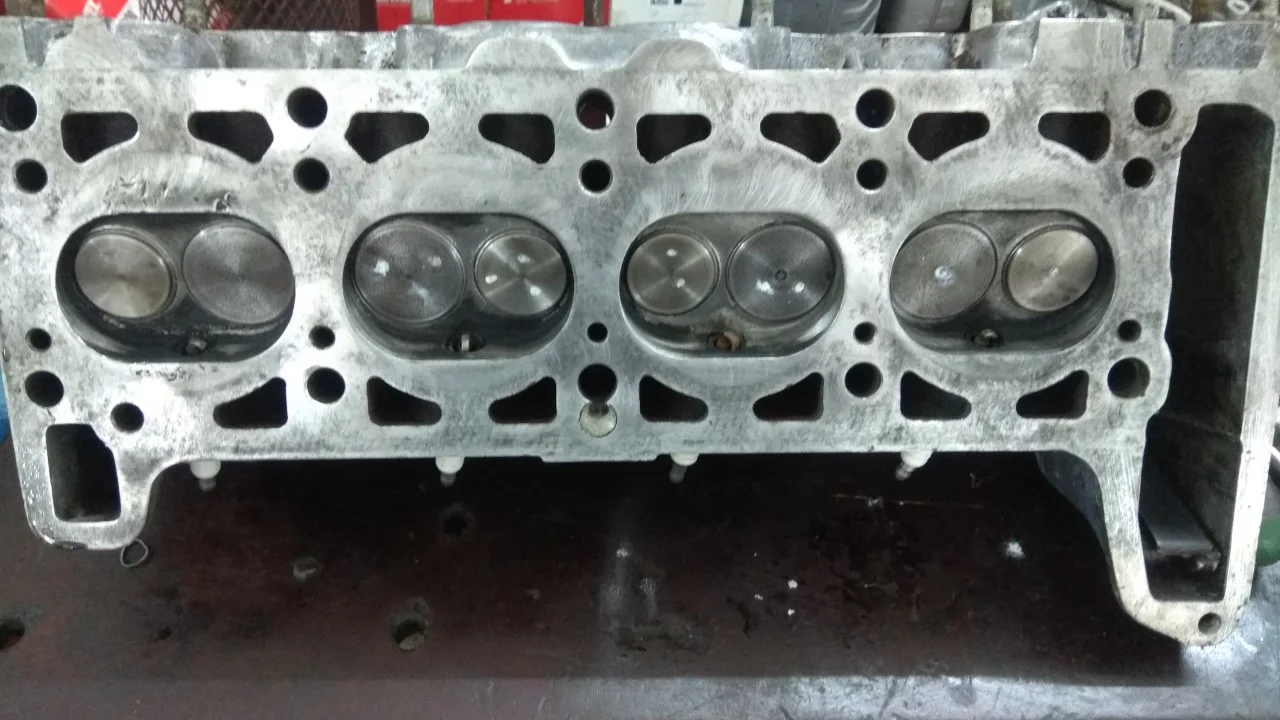

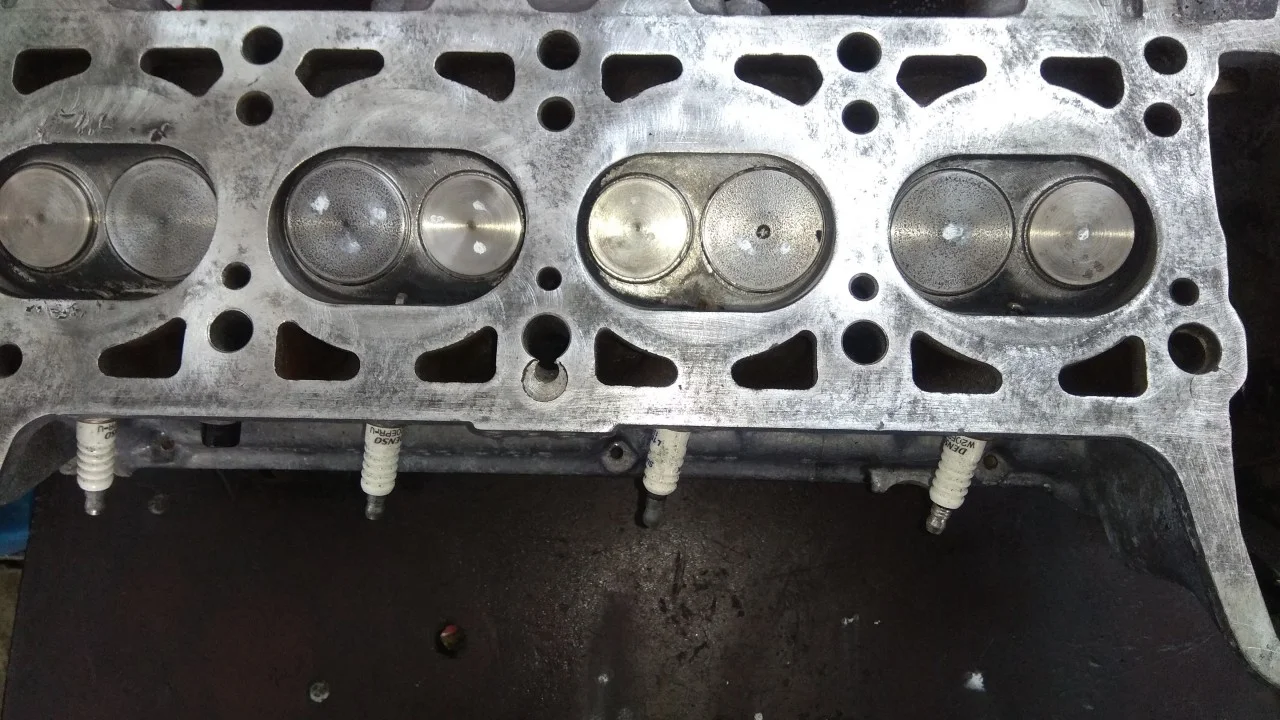

Устанавливаем клапана на свои места, в соответствии с установленными ранее метками.

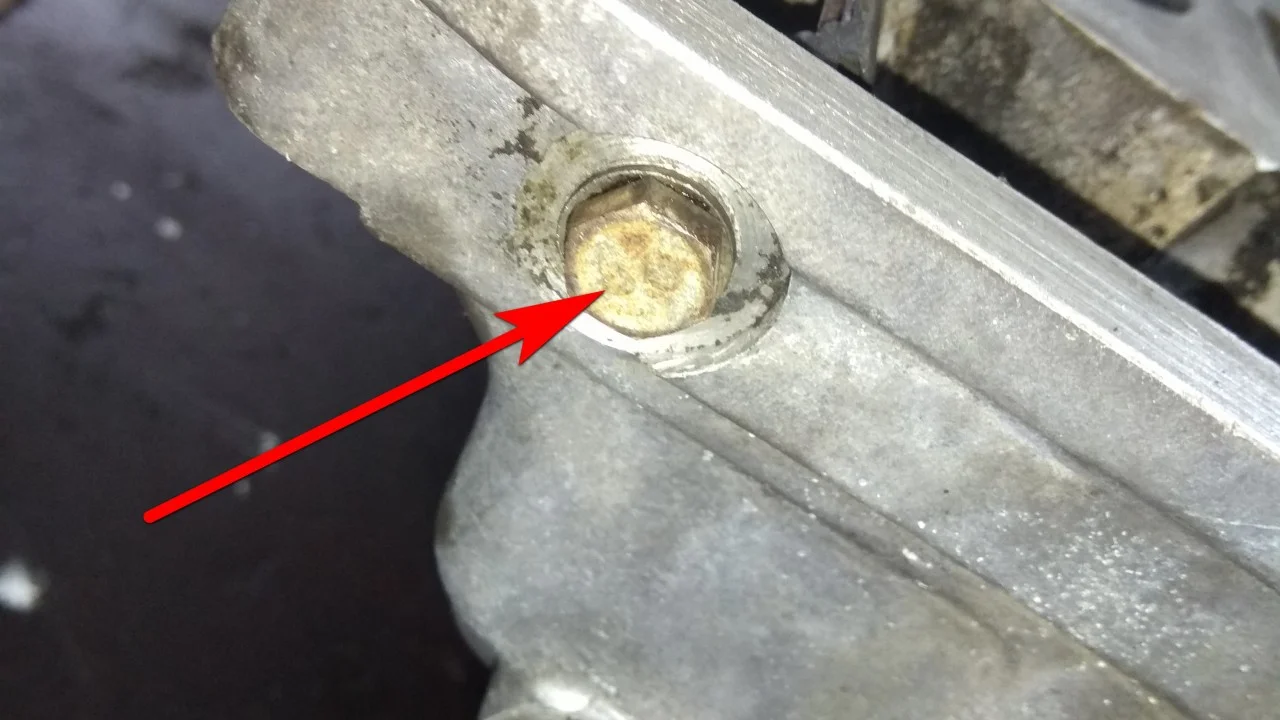

Так же обращаем внимание на состояние успокоителя цепи. При необходимости меняем успокоитель.

Крепиться он двумя болтами, под ключ на 10мм, с торца ГБЦ.

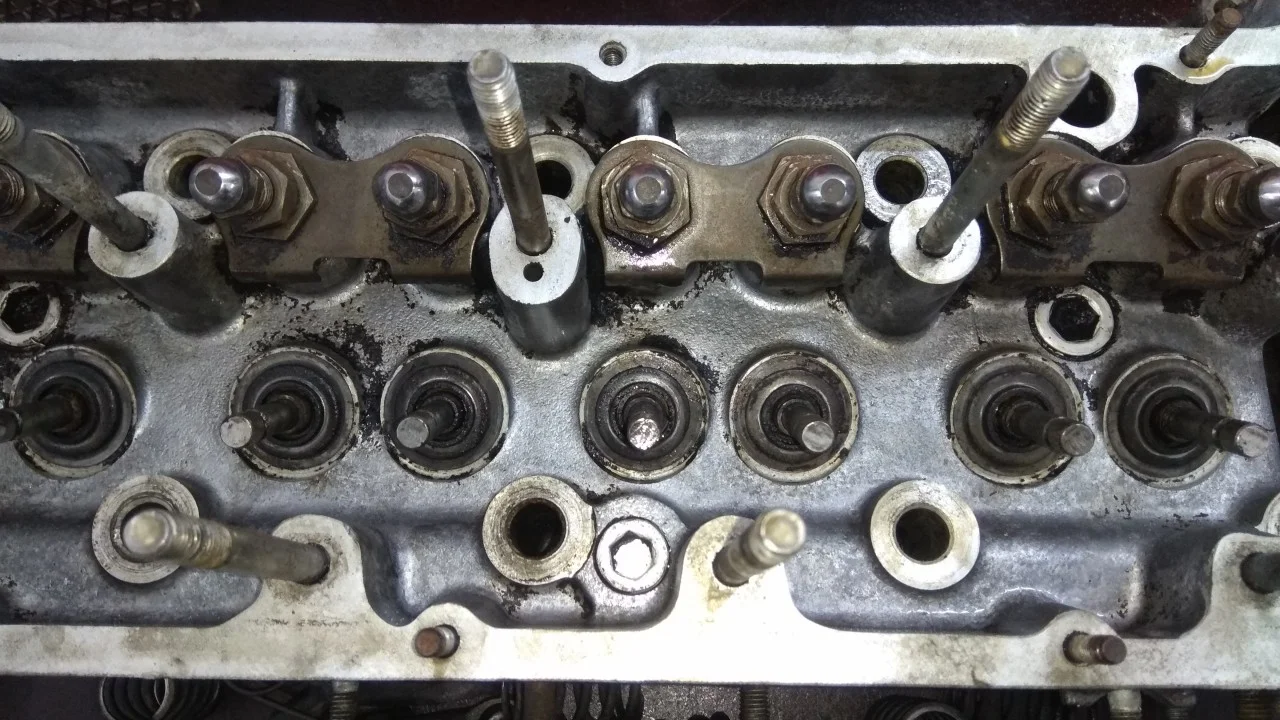

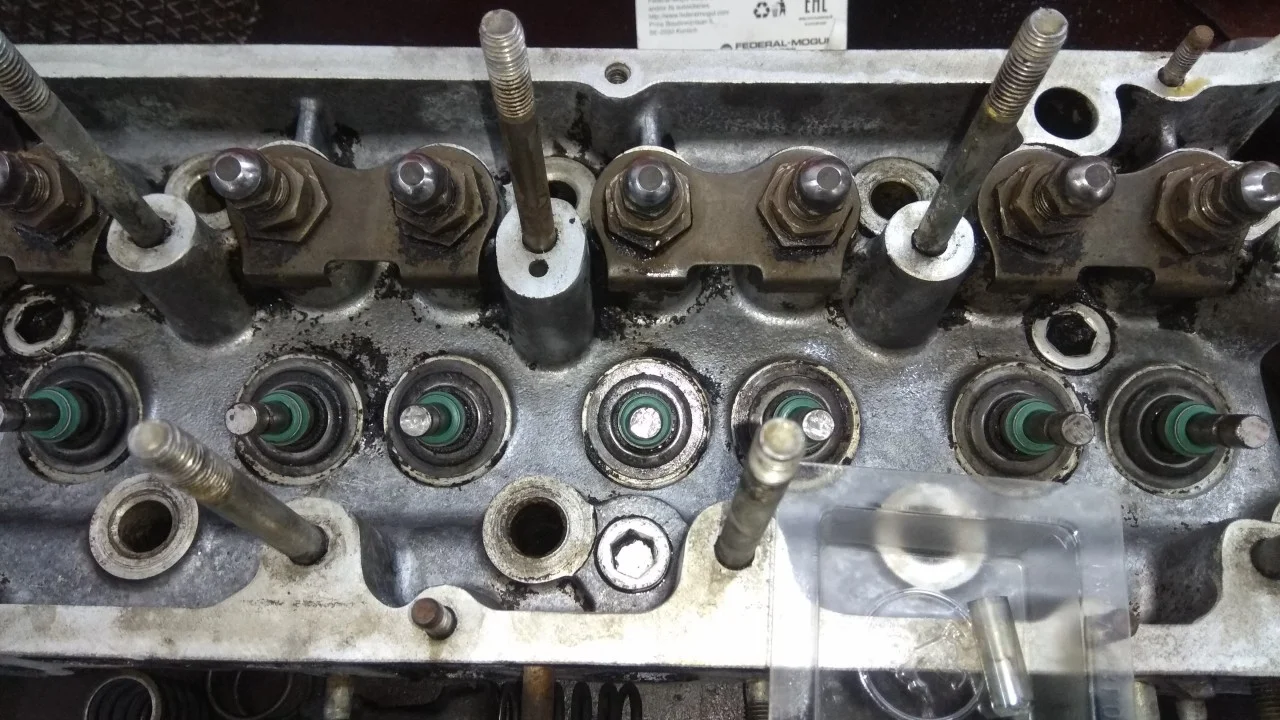

Установив клапана, аккуратно переворачиваем головку, чтобы клапана не выпали из направляек. Одеваем нижние упорные шайбы пружин клапанов.

Одеваем на клапана сальники, смазав моторным маслом клапан и резинку сальника.

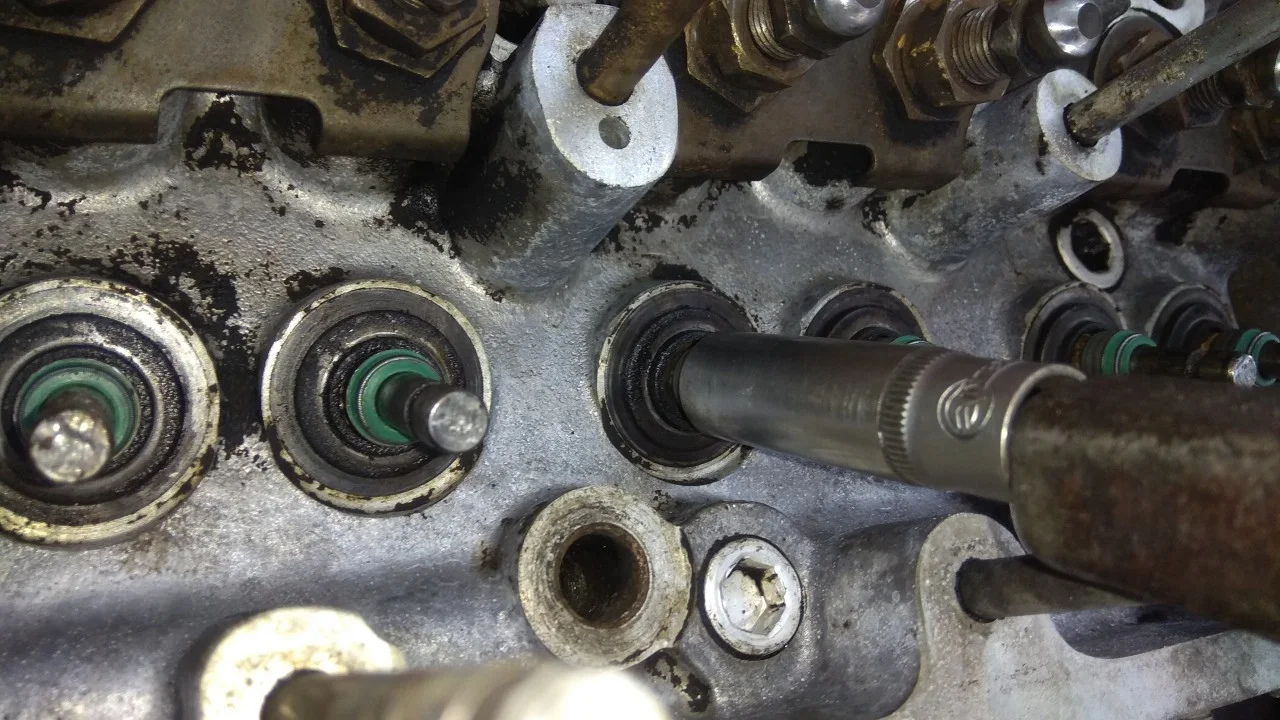

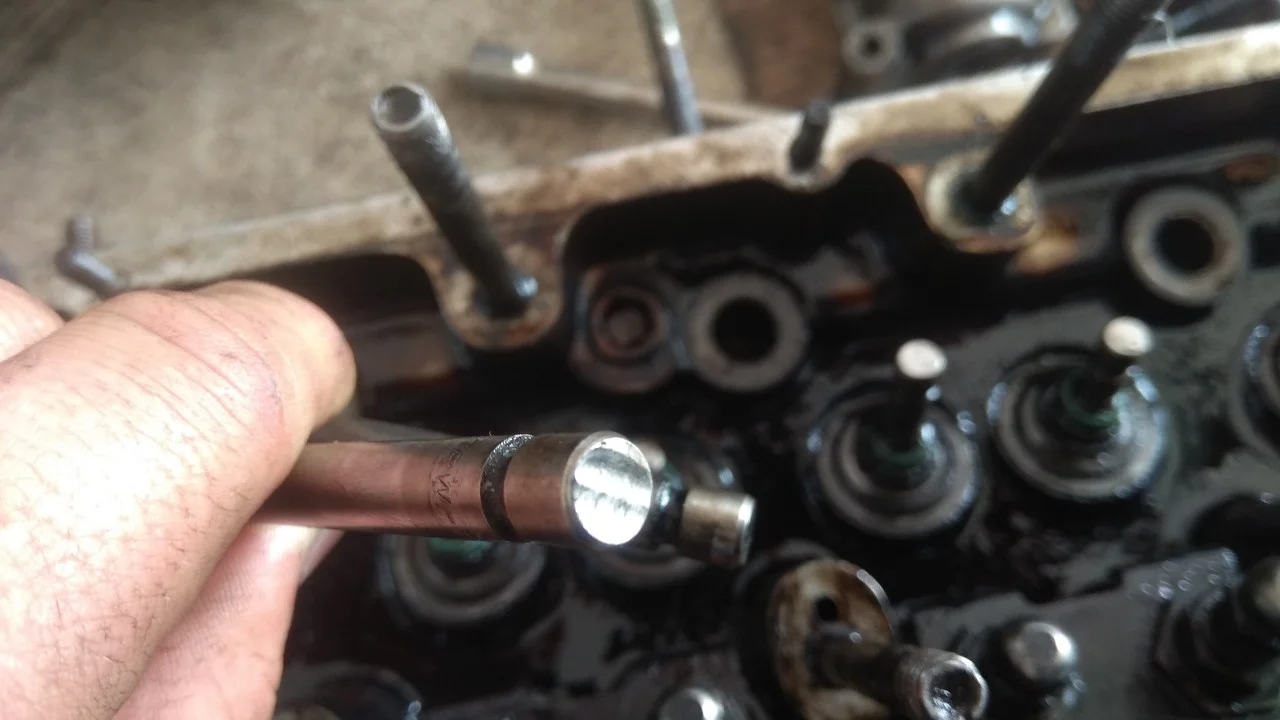

Удлиненной головкой на 12мм и молотком просаживаем сальники на свои места. Во время простукивания сальника будет изменяться звук стука, и по звуку будет понятно когда сальник уже сидит на своем месте.

Одеваем сначала маленькие, а сверху большие, пружины клапанов.

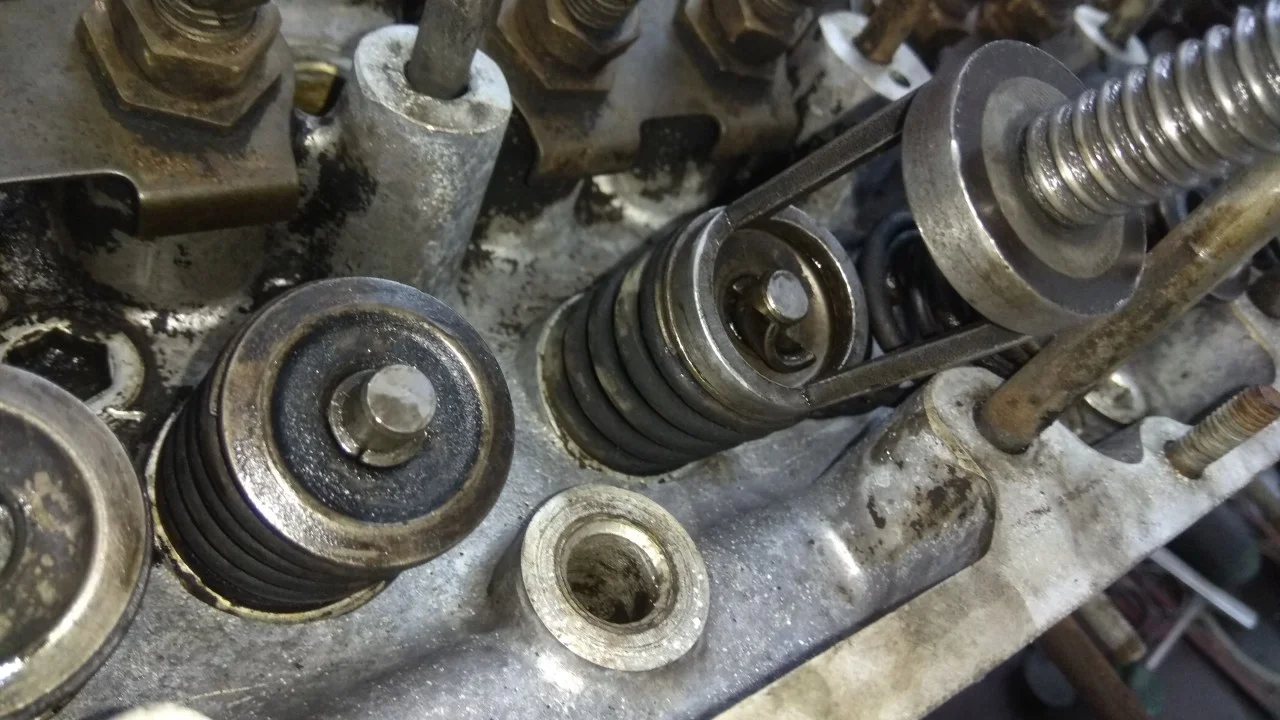

С помощью специального съемника зассухариваем все клапана.

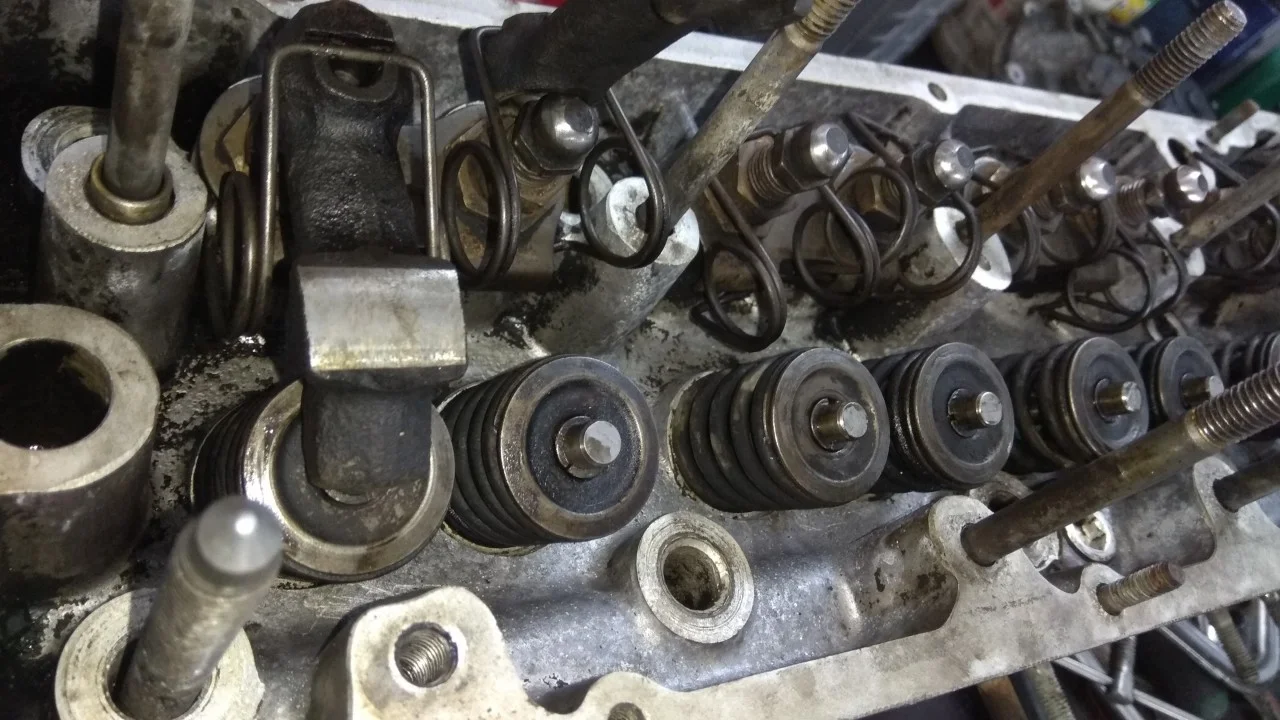

Зассухарив клапана одеваем на свои места рокера и прижимные пружины рокеров.

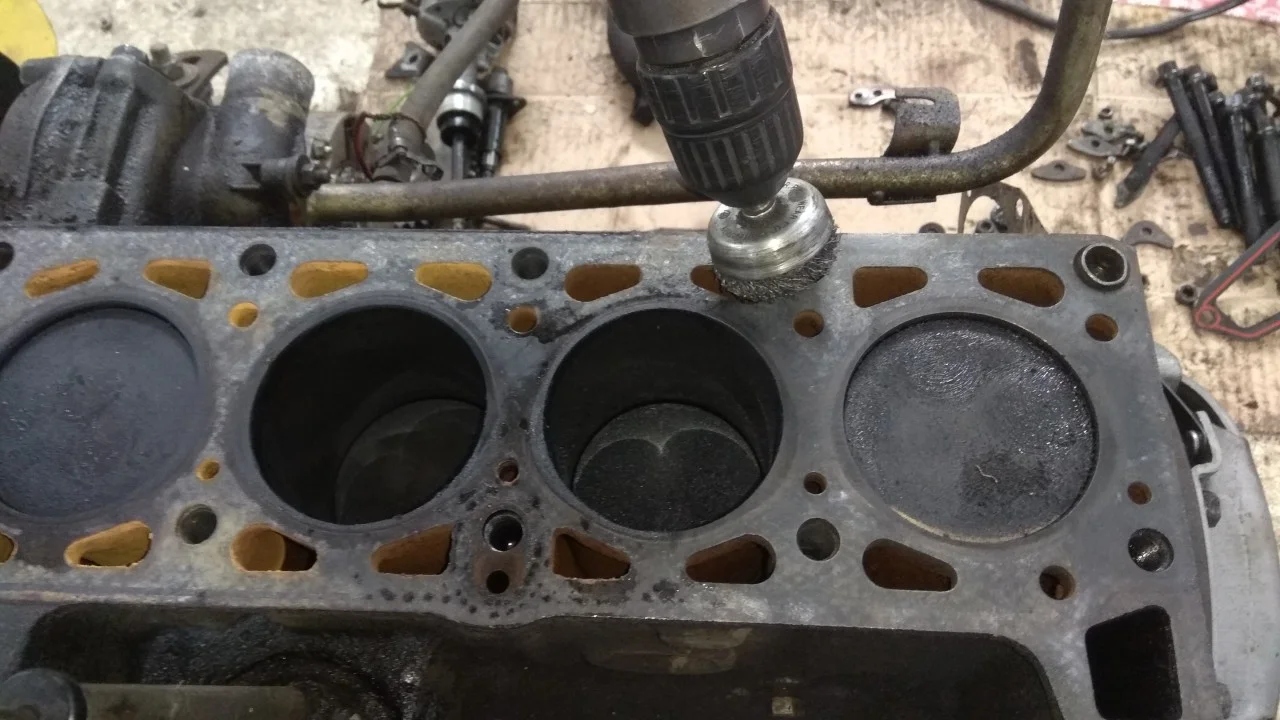

Очищаем и обезжириваем посадочную плоскость на головке.

Очищаем и обезжириваем посадочную плоскость на блоке двигателя.

Устанавливаем новую прокладку ГБЦ.

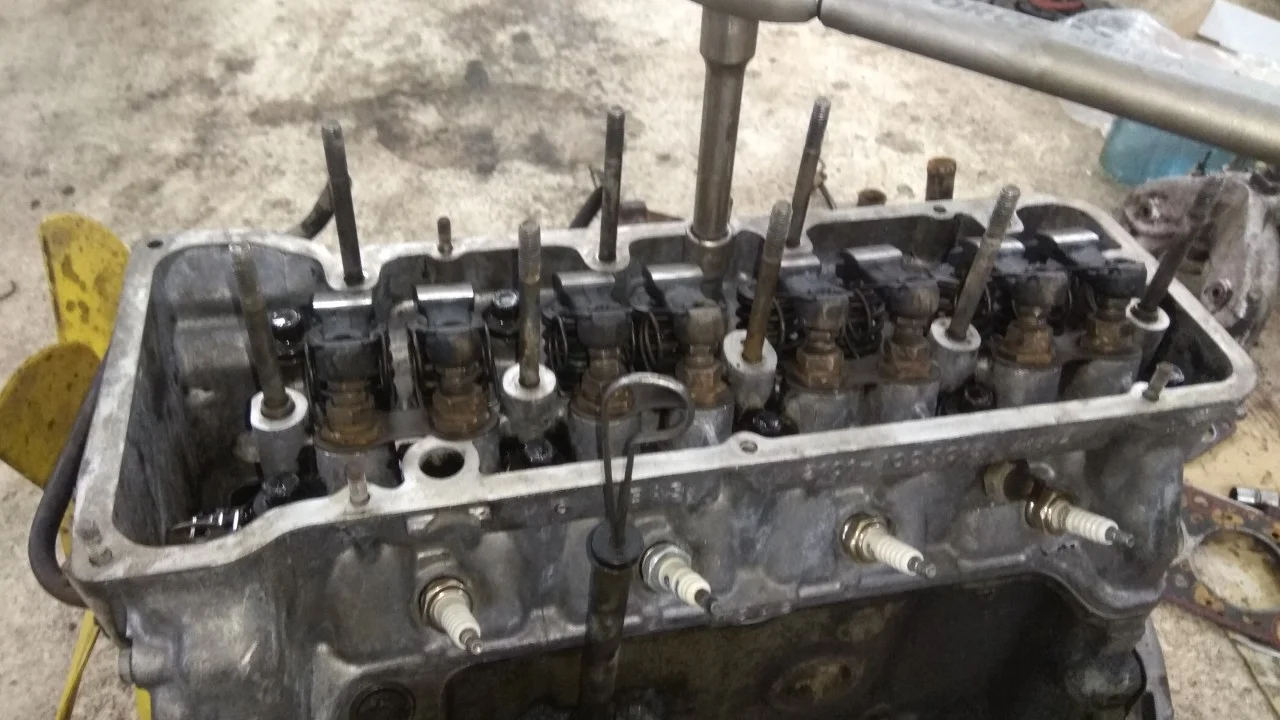

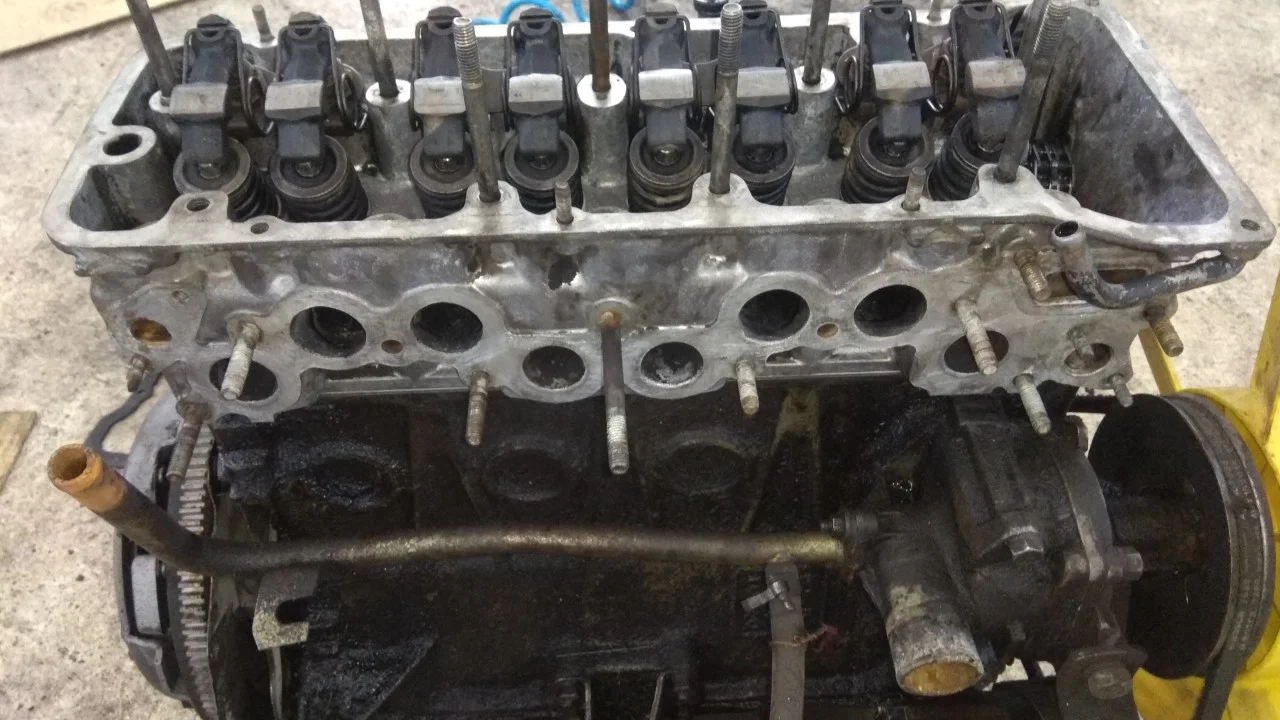

Устанавливаем отремонтированную головку на блок цилиндров двигателя.

Затягиваем болты крепления ГБЦ в правильном порядке и с нужным усилием.

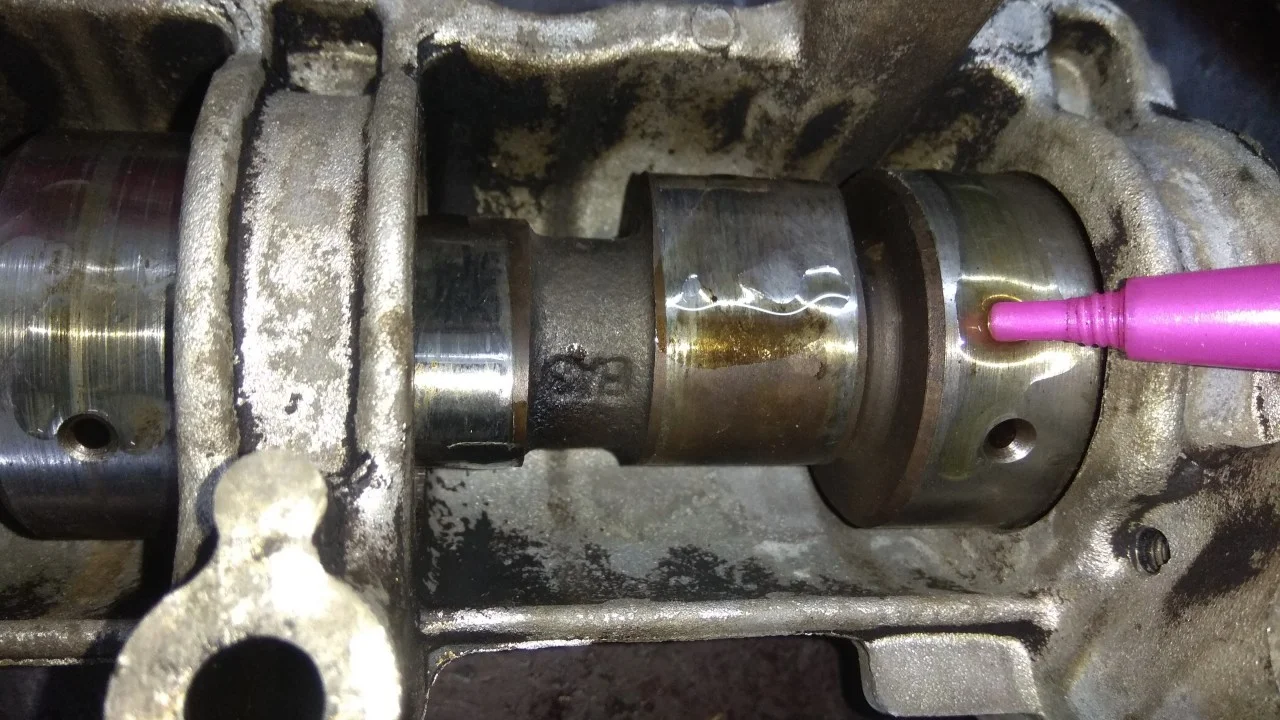

Распредвал также доставали из постели и вымыли. При обратной установке распределительного вала в постель необходимо обязательно смазать моторным маслом все шейки и кулачки распредвала.

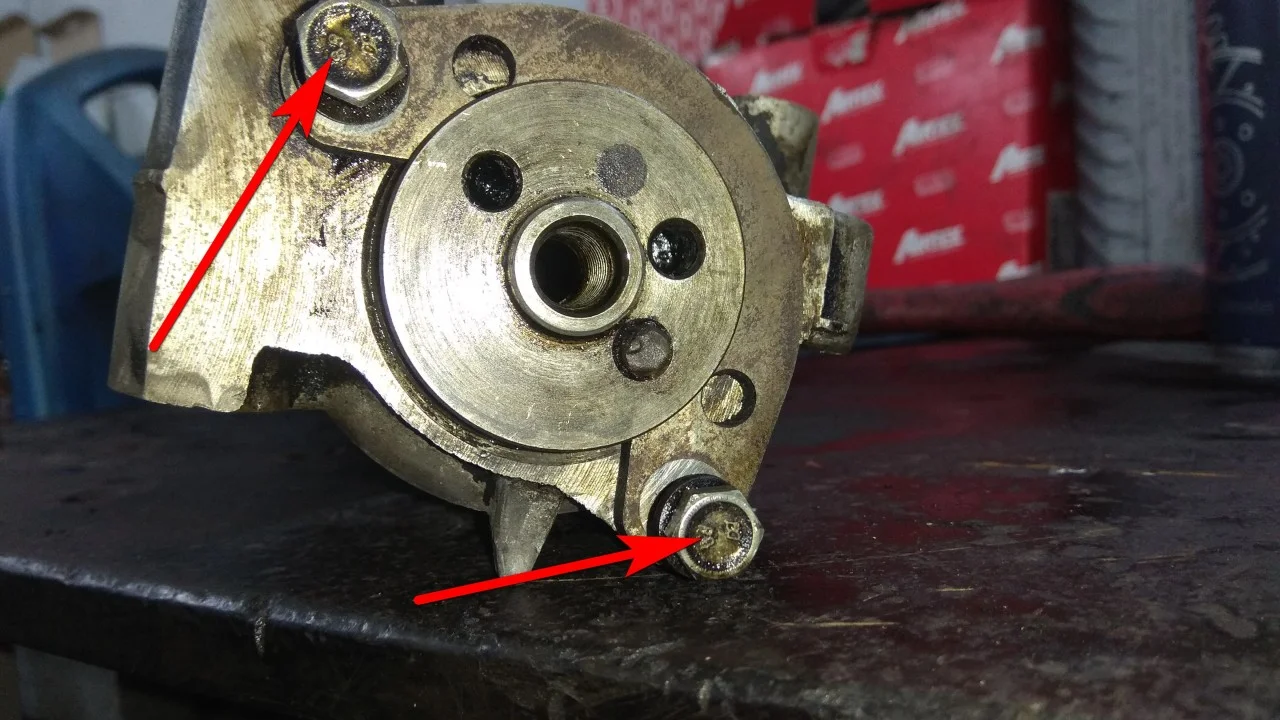

Установив распредвал, фиксируем его стопорной пластиной, зажав два болта ключом на 10мм.

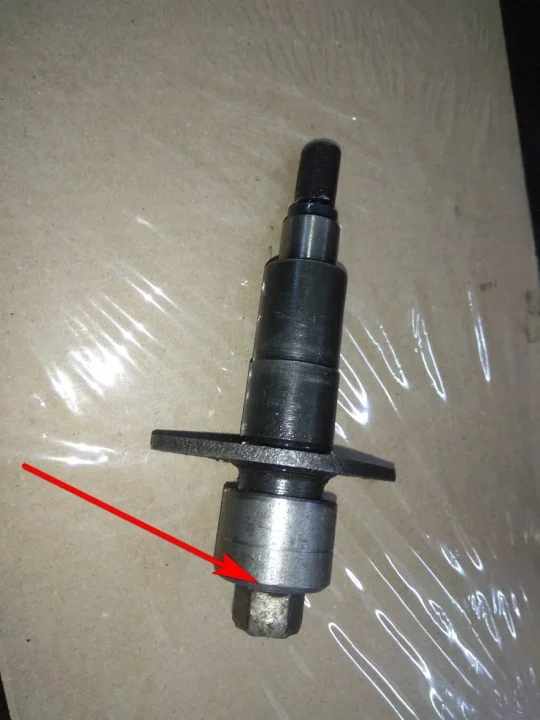

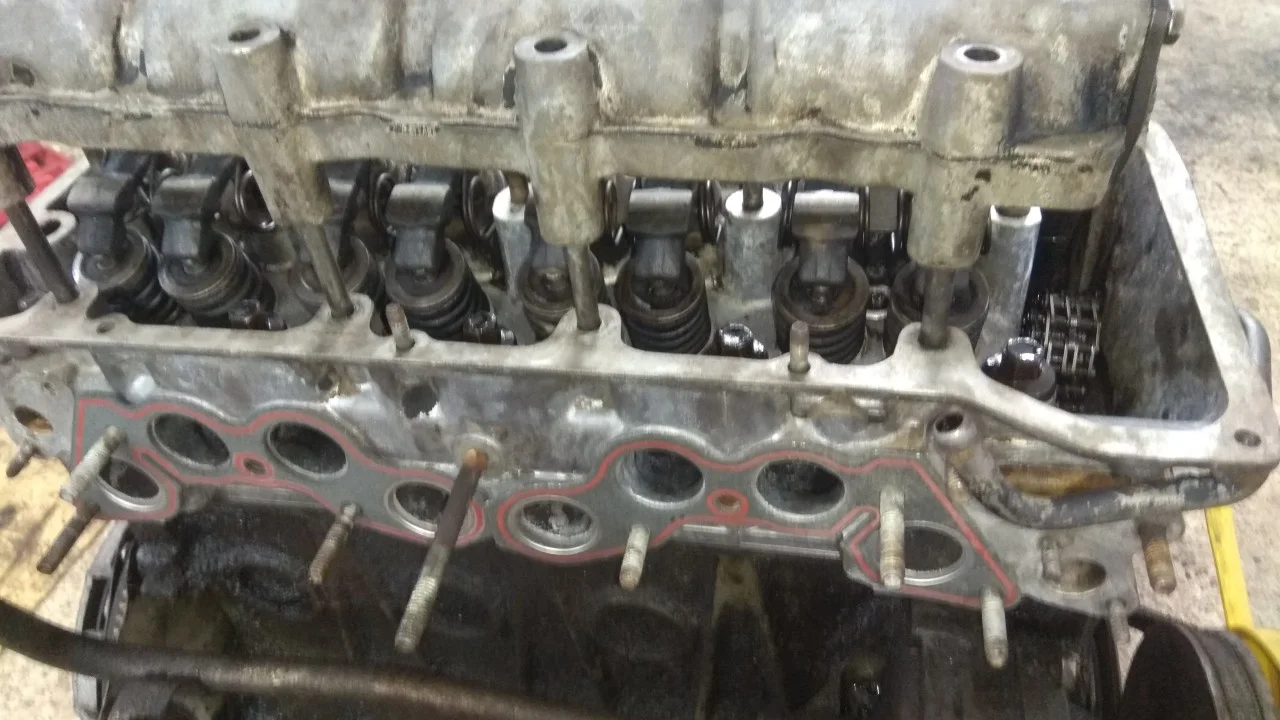

Одеваем на шпильки постель распредвала. Так как поршня у нас стоят в метке, то и распредвал должен быть прокручен до своей метки, чтобы при затяжке распределительного вала клапана не уперлись в поршень и не повредились.

Затягиваем гайки крепления постели распредвала в правильной последовательности и с правильным моментом затяжки.

Подготавливаем натяжитель цепи. Приоткручиваем верхнюю крышку натяжителя, используя ключ на 13мм. Вдавливаем центральный шток натяжителя и зажимаем обратно крышку натяжителя.

Теперь натяжитель будет вдавленный и позволит без лишних усилий установить звезду распредвала и цепь.

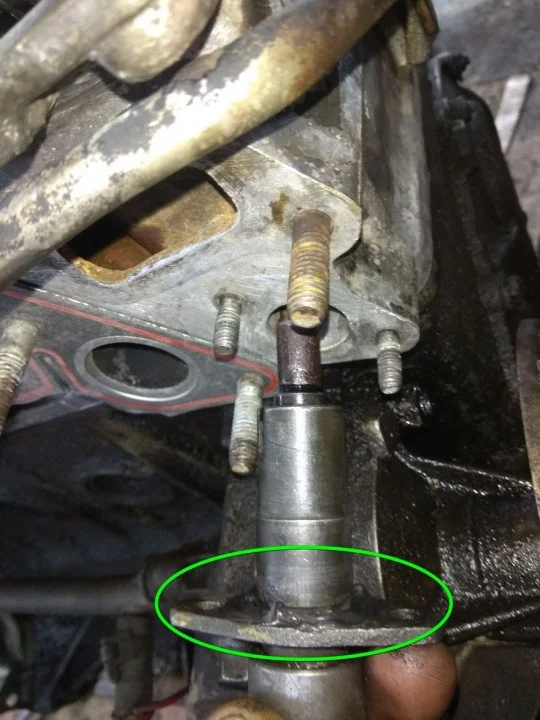

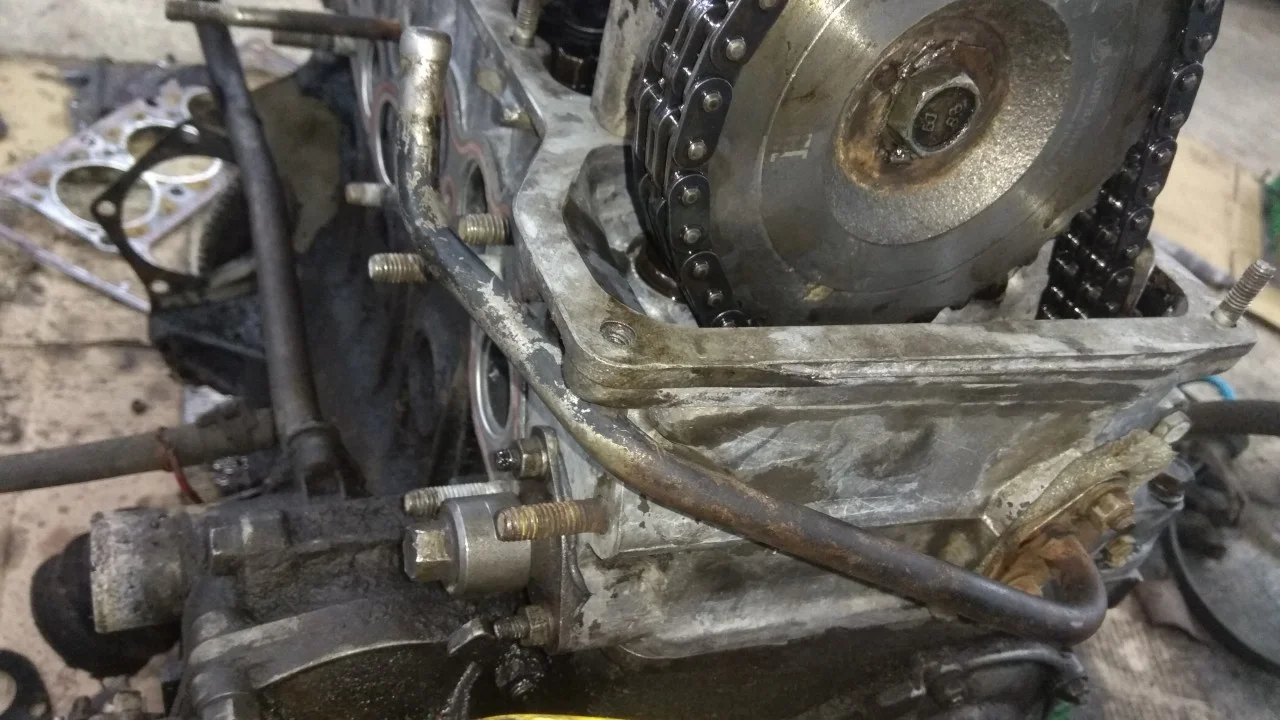

Перед установкой натяжителя цепи, необходимо установить прокладку или промазать посадочное место герметиком.

Устанавливаем звезду распредвала, одев на нее цепь. Зажимаем болты крепления натяжителя. После нам необходимо разрядить натяжитель цепи. Приоткручиваем крышку натяжителя, пока не услышим как центральный шток выскочит под давлением пружины, и зажимаем крышку натяжителя обратно.

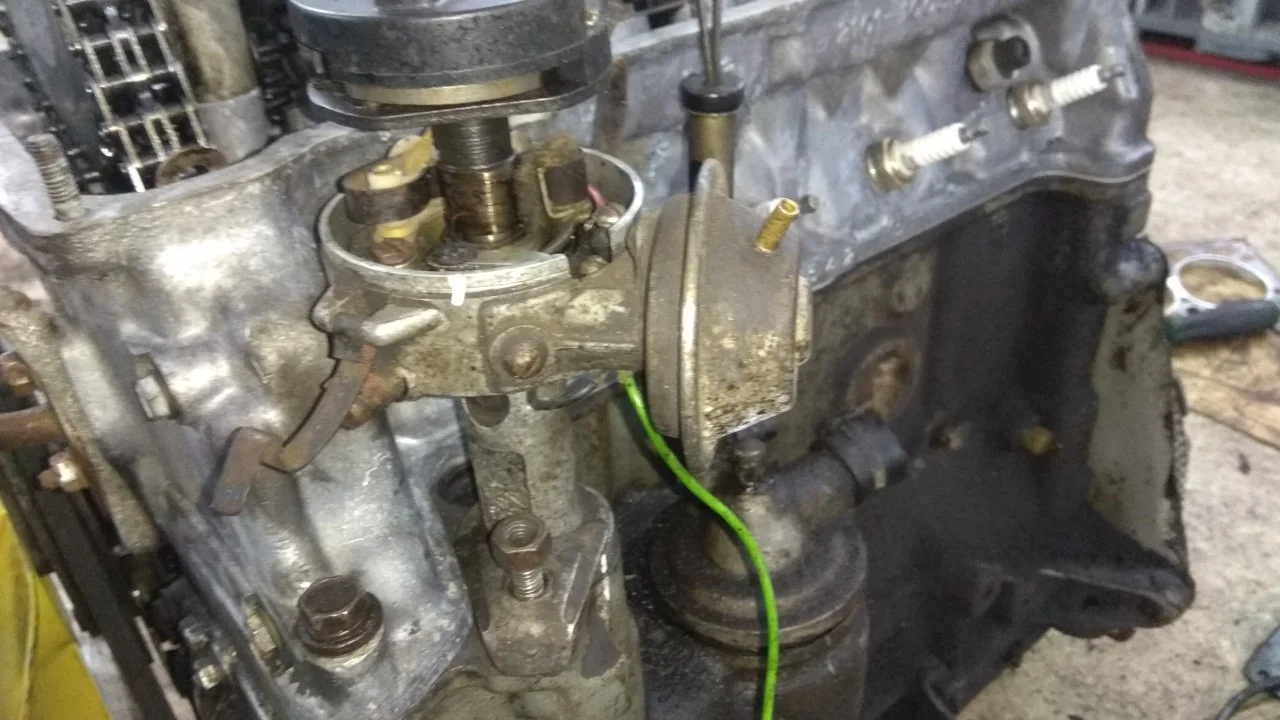

Устанавливаем распределитель зажигания в соответствии со сделанными ранее метками.

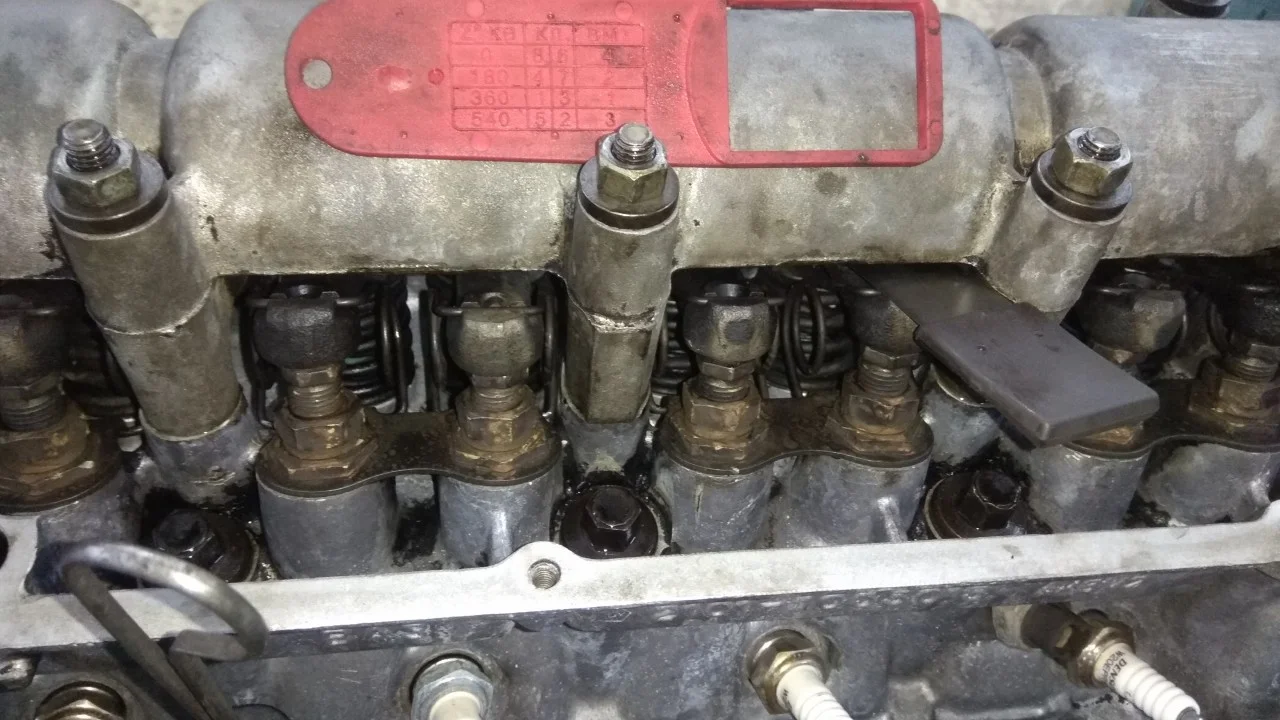

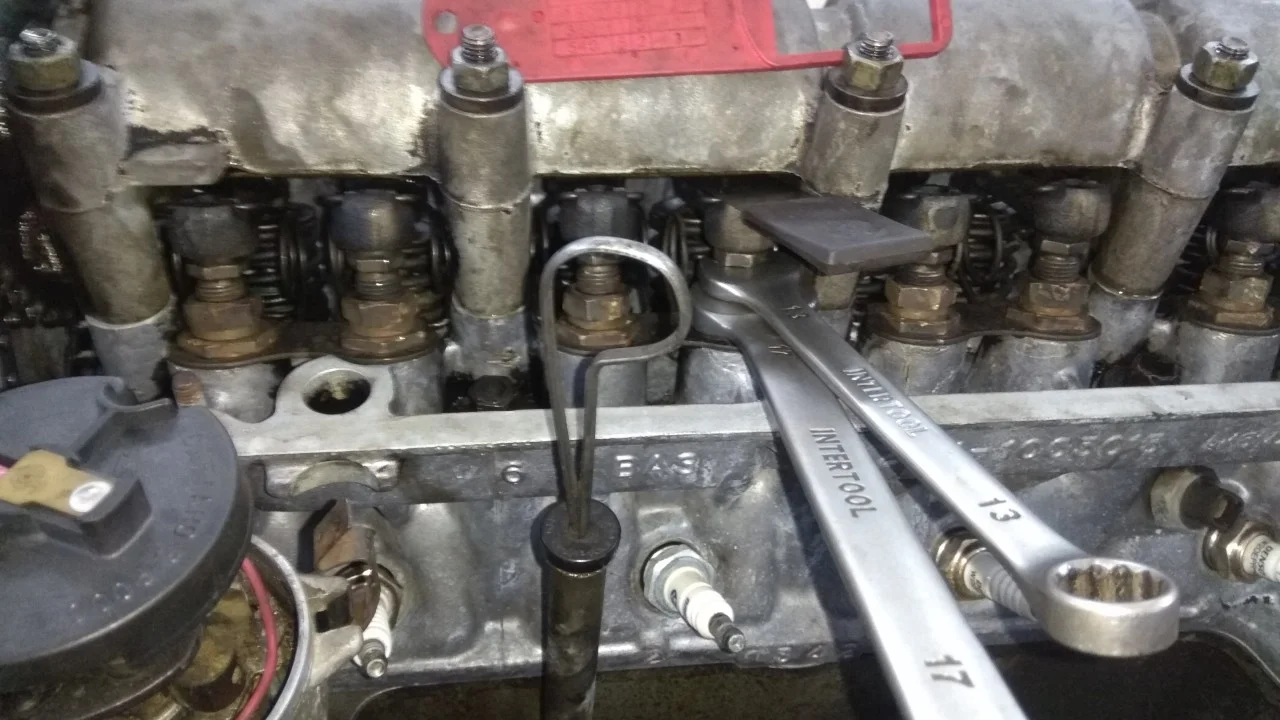

Регулируем тепловые зазоры клапанов. Для данного типа двигателя на авторынке продается специальный щуп. С помощью данного щупа не только удобно регулировать клапана, но и на чехле щупа указан порядок регулировки клапанов.

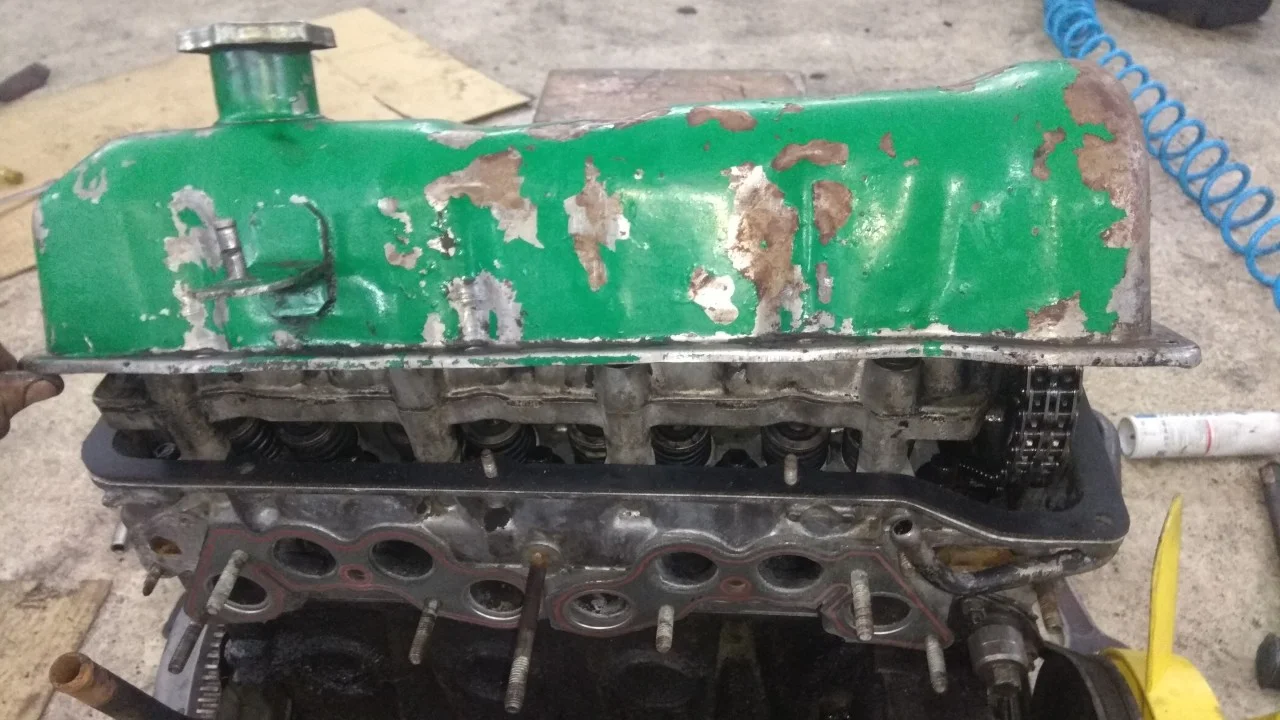

Помимо щупа, для регулировки клапанов, понадобятся ключи на 13мм и 17мм.

Отрегулировав клапана устанавливаем на место клапанную крышку, предварительно очистив и обезжирив посадочные места и установив новую прокладку.

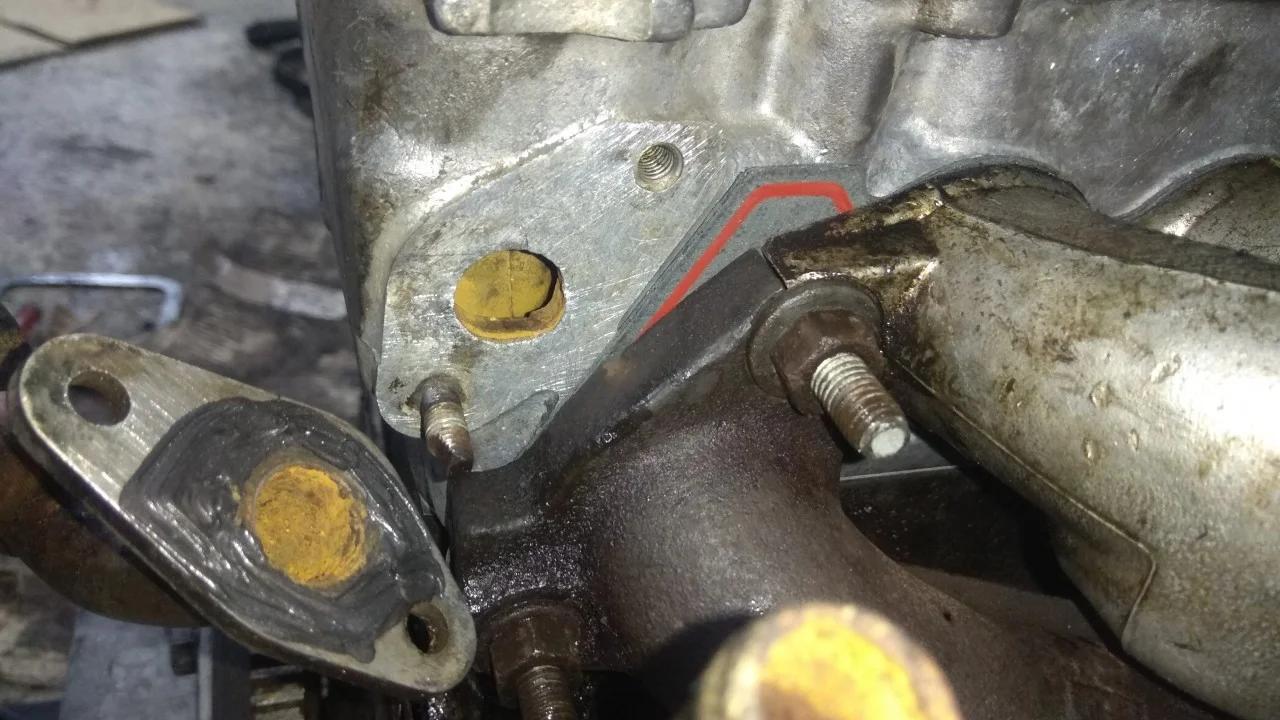

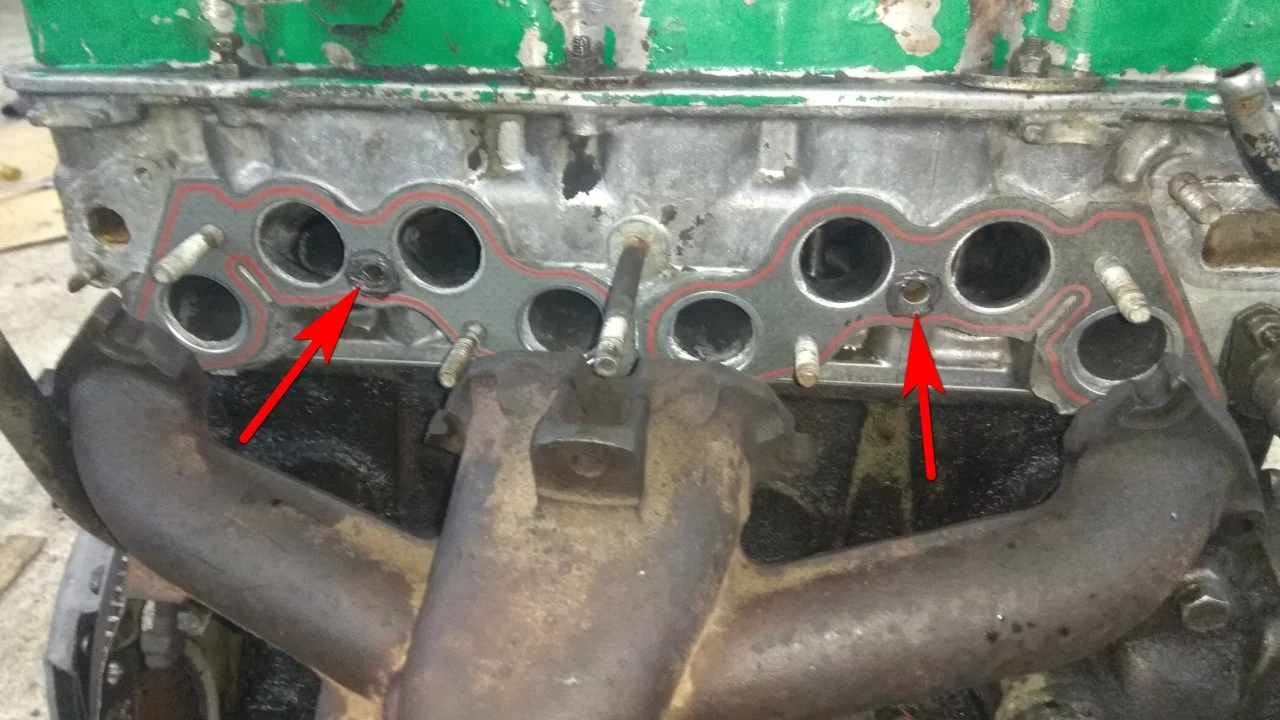

Затянув болты крепления клапанной крышки, в правильном порядке, можем приступать к установке коллекторов. Устанавливаем коллектора, предварительно очистив посадочные места, одев новую прокладку и промазав герметиком места вокруг водяных каналов.

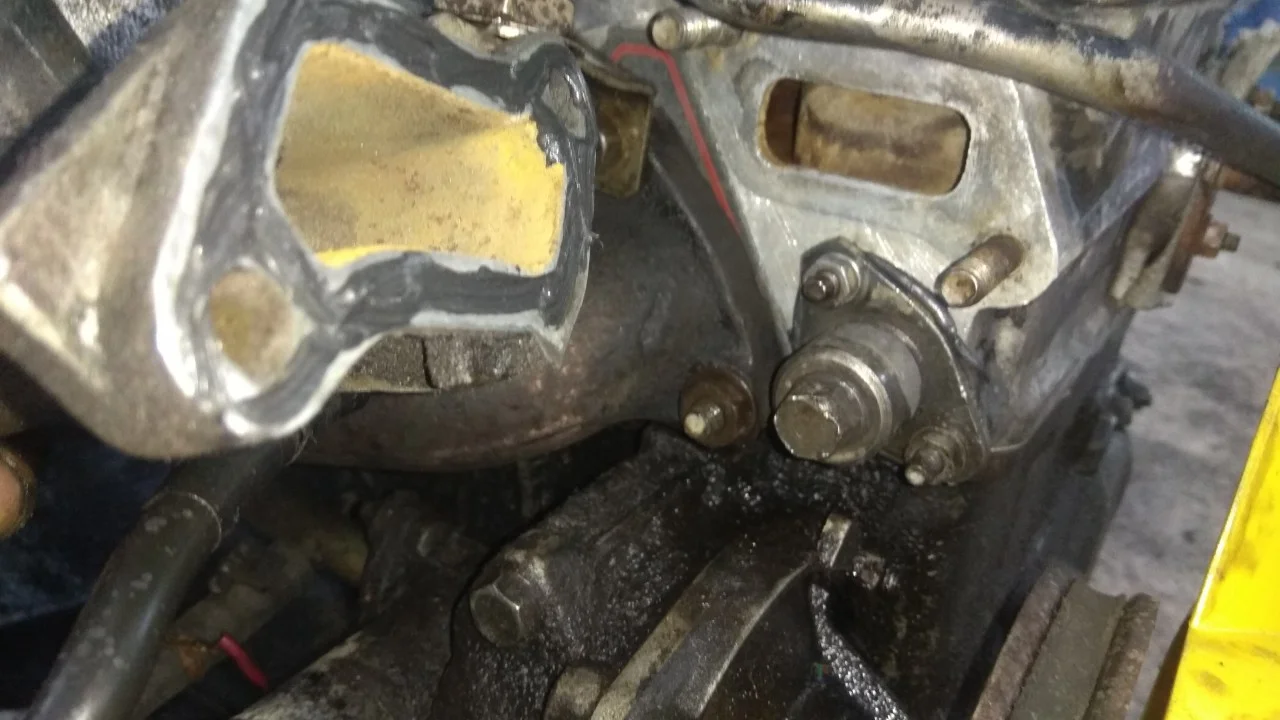

Устанавливаем тройник водяного охлаждения, промазав посадочное место герметиком или используем новую прокладку.

То же самое делаем и с патрубком системы охлаждения. Устанавливаем используя новую прокладку или герметик.

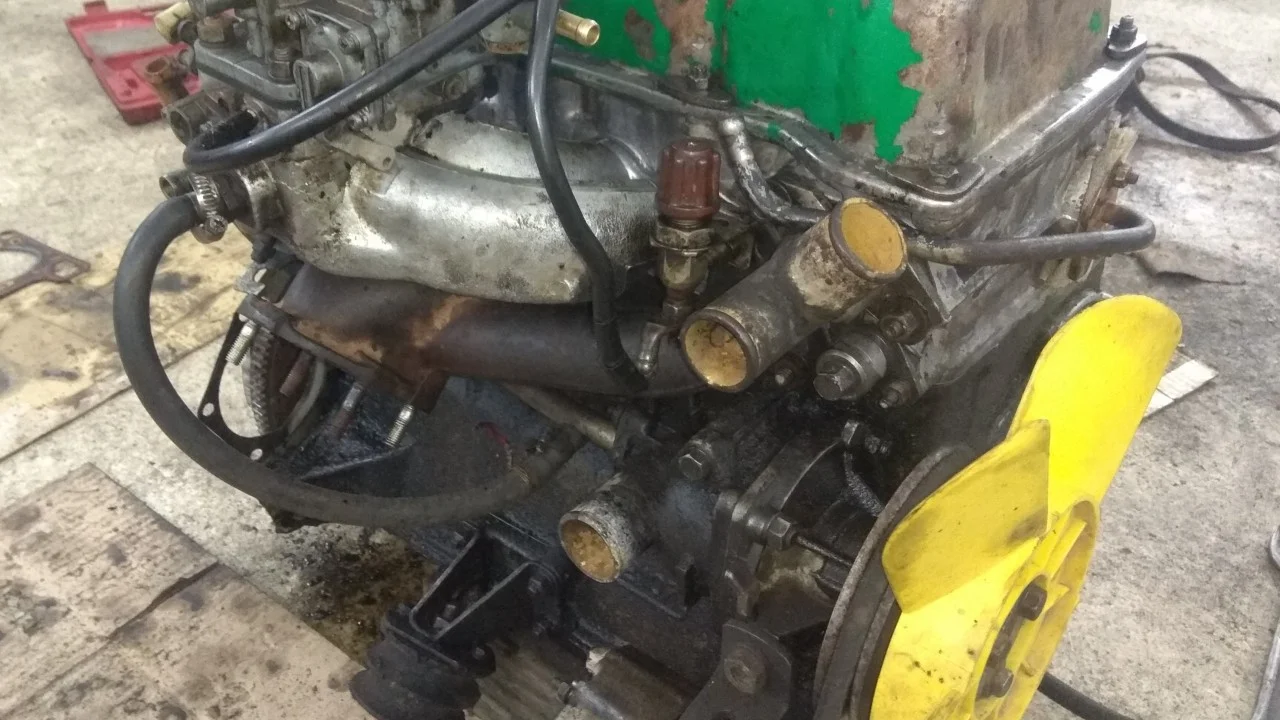

Подключаем все снятое обратно. Двигатель собран и готов к установке на автомобиль.
